Kapro Prolaser 862 Manuel utilisateur

862 Laser level

Maintenance manual

KAPRO

Catalogue

1.Basic function……………………………………………………………………3

2. instrument structure………………………………………………………… 4-8

2.1、Final assembly ………………………………………………………… 4

2.2、Battery cover assembly……………………………………………… 5

2.3、Pendulum assembly ………………………………………………… 6

2.4、Lock seat assembly …………………………………………………… 7

2.5、Battery box assembly………………………………………………… 8

2.6、Electrical jobs chart……………………………………………………… 8

3.Common fault and eliminating methods………………………………………9

3.1、Don’t start up…………………………………………………………………9

3.2、fter startup without laser line …………………………………………………9

3.3、fter startup cannot level …………………………………………………9

4.SPEC………………………………………………………………………………10

1. Basic function

The instrument can produce two mutually orthogonal laser sector (a horizontal and a vertical

plane).Laser sector projected on the walls, laser line creating two orthogonal.

As shown in the figure below laser projection.

2、Instrument structure

2.1 Final assembly

NAME Material TY

1862 摆体组 Pendulum Assembly 　 1

2862 1/4“base screw sus304 1

3886-23 电池盖组 battery cover

assembly

4862 主板 main board PCBA 1

5 GB_CROSS_SCREWS_TYPE1

M2.5X5-5 H type-N

6862 开关钮 Switch button PA6+30GF 1

7862 开关卡座 Switch seat POM 1

8873 开关 switch 　 1

862 窗玻璃橡胶 window rubber SI RUBBER 1

10 862 按键标贴 label PC 1

11 862 电池按钮 battery cover

button

PA6+30GF 1

12 862 窗玻璃 window K9 1

13 873 紫铜片联接钉 Copper sheet

screw

2AL12 1

14 GB_FASTENER_WASHER_SMW

C 2.5

SUS304 2

15 GB_CROSS_SCREWS_TYPE128

ST2.2X4.5 H C-N

SUS304 1

16 GB_CROSS_SCREWS_TYPE128

ST2.2X .5 H C-N

SUS304 1

17 GB_CROSS_SCREWS_TYPE128

ST2. X13 H C-N

SUS304 4

18 862 右外壳 shell right ABS 1

1 862 左外壳 left right ABS 1

20 862 锁紧座组件 locking

assembly

21 862 电池盒组件 battery box

assembly

2.2.Battery cover assembly

NO. NAME Material TY

1935 磁铁 Magnet MAGNET 2

2862 橡胶塞 rubber SI

RUBBER

3862 电池盖 Battery

cover

PA6+30GF 1

2.3.Pendulum assembly

NAME Material TY

1 862 摆体 Pendulum AC43A 1

2862 紫铜片 Red copper sheet T2 1

3hex socket set screws with

flat point GB ,M3*8

45# 4

4 GB_FASTENER_SCREWS_HSFP M3X5-N 45# 4

5hex socket set screws with

flat point gb,M5*12

SUS304 4

6872 轴承 deep groove ball bearings gb 　4

7872 中心轴 1 center shaft-1 SUS304 1

8872 压圈 /pressure ring HPb59-1 4

872 中心轴 2center shaft-2 SUS304 1

10 862 顶板 roof ADC-12 1

11 hexagon socket set screws with cup point GB 　8

11 862 线激光器 line laser 　 2

13 862 减震垫 rubber shock pad SI

rubber

14 872 导电橡胶圈 conductive aprons 　 1

15 o-rings series a GB Rubber 1

16 875 联线板 On-line plate 　1

17 GB_CROSS_SCREWS_TYPE1 M2.5X6 SUS304 1

18 862 主板 main board PCBA 1

19 GB_CROSS_SCREWS_TYPE1 M2.5X5 SUS304 2

20 873 紫铜片联接钉 Copper

sheet screw

2AL12 1

21 GB_FASTENER_SCREWS_HSFP M2.5X4-N SUS304 1

2.4 .Lock seat assembly

NAME Material TY

1862 锁紧座 Lock seat ABS 1

2892 磁铁 Magnet Magnet 1

3862 右爪 right claw PA6+30GF 1

4862 左爪 left claw PA6+30GF 1

5862 扭簧 Torsional spring 65Mn 1

6 GB_FASTENER_WASHER_SMWC 2.5 sus304 2

7 GB_CROSS_SCREWS_TYPE128

ST2.2X6.5 H C-N

sus304 2

8873 接地端子 terminal q235 1

GB_CROSS_SCREWS_TYPE128

ST2.2X4.5 H C-N

sus304 1

10 862 导电胶布 Conductive TapesB5 　 1

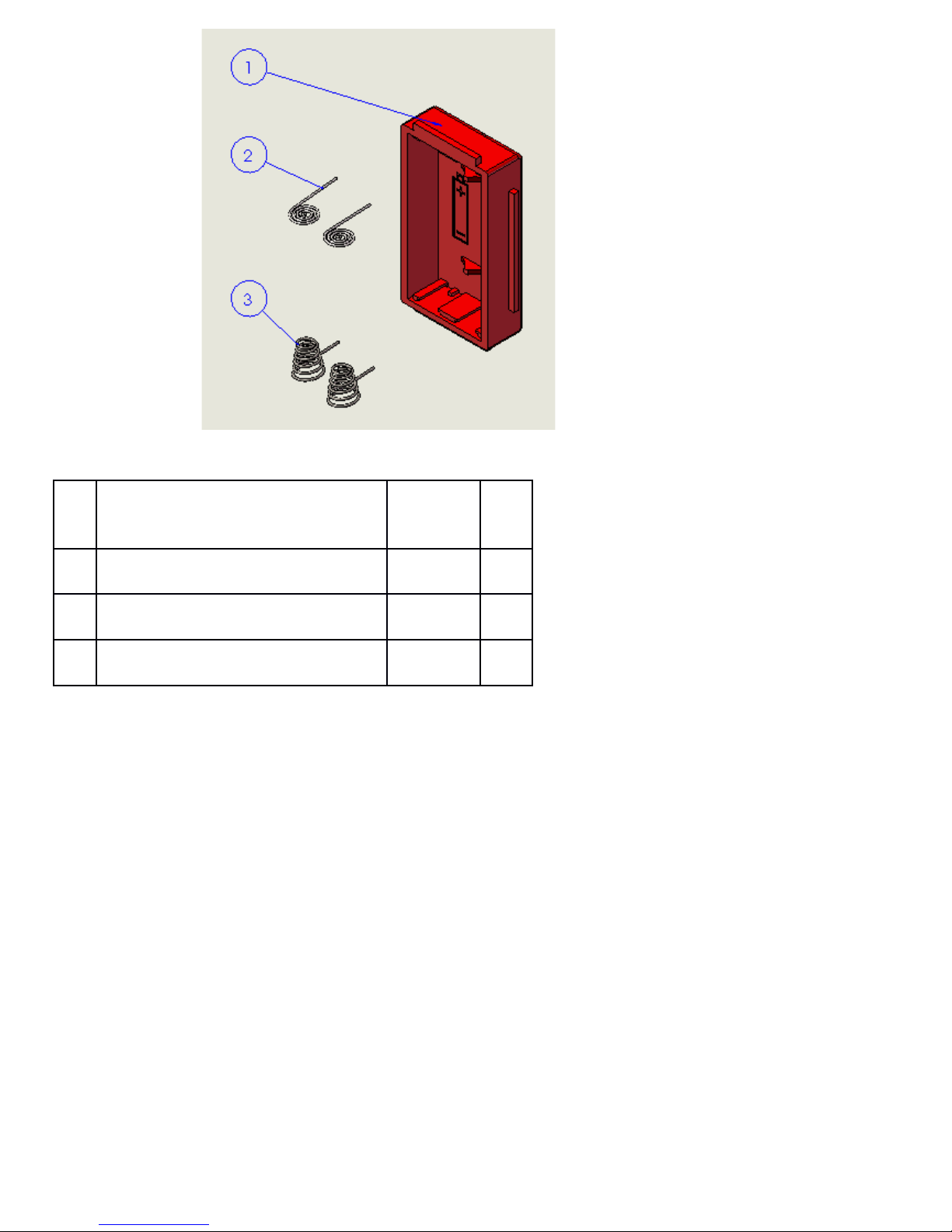

2.5.Battery box assembly

NAME Material TY

1862 电池盒 Battery box ABS 1

2872 正极端子 /positive terminal 65Mn 2

3872 弹簧端子 spring terminal 65Mn 2

2.6 Electrical jobs chart
