Kärcher 1500 Series Manuel utilisateur

86387270-C 07/02/18

Floor Burnisher

1500 Series

Operating Instructions (ENG)

MODELS: BDP 51/1500 C 115V

1.009-098.0

BDP 51/1500 C

1.009-101.0

Warranty Registration

Thank you for choosing our product. Warranty registration is quick and easy.

Your registration will allow us to serve you better over the lifetime of the product.

To register your product go to:

http://warranty.karcherna.com/warrantyregistration.aspx

86387270 Operator’s Manual - Floor Burnisher (1500 Series)

Machine Data Label

Table of Contents

Machine Data Label. . . . . . . . . . . . . . . . . . . . . . . . 2

Table of Contents . . . . . . . . . . . . . . . . . . . . . . . . . 3

How To Use This Manual . . . . . . . . . . . . . . . . . . . 4

Safety

IMPORTANT SAFETY INSTRUCTIONS . . . . . . . 5

CONSIGNES DE SÉCURITÉ IMPORTANTES . . 6

HAZARD INTENSITY LEVEL. . . . . . . . . . . . . . . . 7

DEGRÉS DE RISQUES EN CAS DE DANGER. . 8

Safety Labels . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Grounding Instructions - 120v. . . . . . . . . . . . . . . 10

Operations

Technical Specifications . . . . . . . . . . . . . . . . . . . 11

Handle Installation . . . . . . . . . . . . . . . . . . . . . . . 12

Controls. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Handle Height Adjustment . . . . . . . . . . . . . . . . . 13

Machine Operation . . . . . . . . . . . . . . . . . . . . . . . 14

Maintenance

Pad Installation . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Machine Troubleshooting . . . . . . . . . . . . . . . . . . 15

Service Schedule . . . . . . . . . . . . . . . . . . . . . . . . 16

Suggested Spare Parts. . . . . . . . . . . . . . . . . . . . 17

86387270 Operator’s Manual - Floor Burnisher (1500 Series)

How To Use This Manual

This manual contains the following sections:

• How to Use This Manual

•Safety

• Operations

• Maintenance

• Suggested Spare Parts

The HOW TO USE THIS MANUAL section will tell

you how to find important information for ordering

correct repair parts.

Parts may be ordered from authorized dealers. When

placing an order for parts, the machine model and

machine serial number are important. Refer to the

MACHINE DATA box which is filled out during the

installation of your machine. The MACHINE DATA

box is located on the inside of the front cover of this

manual.

The model and serial number of your machine are

located on the back of the machine.

The SAFETY section contains important information

regarding hazardous or unsafe practices of the

machine. Levels of hazards are identified that could

result in product damage, personal injury, or severe

injury resulting in death.

The OPERATIONS section is to familiarize the

operator with the operation and function of the

machine.

The MAINTENANCE section contains preventive

maintenance to keep the machine and its compo-

nents in good working condition. They are listed in

this general order:

• Pad Installation

• Troubleshooting

• Service Schedule

NOTE: If a service or option kit is installed on your

machine, be sure to keep the KIT INSTRUCTIONS

which came with the kit. It contains replacement

parts numbers needed for ordering future parts.

NOTE: The manual part number is located on the

lower right corner of the front cover.

Model:

Date of Purchase:

Serial Number:

Dealer:

Address:

Phone Number:

Sales Representative:

86387270 Operator’s Manual - Floor Burnisher (1500 Series)

Safety

IMPORTANT SAFETY INSTRUCTIONS

When using this machine, basic precaution

must always be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS MACHINE.

To reduce the risk of fire, electric shock, or injury:

Use only indoors. Do not use outdoors or expose to rain.

Use only as described in this manual. Use only manufacturer’s recommended components and attachments.

If the machine is not working properly, has been dropped, damaged, left outdoors, or dropped into water,

return it to an authorized service center.

Do not operate the machine with any openings blocked. Keep openings free of debris that may reduce airflow.

Do not operate this machine near flammable fluids, dust or vapors.

This machine is suitable for commercial use, for example in hotels, schools, hospitals, factories, shops and

offices for more than normal housekeeping purposes.

Maintenance and repairs must be done by qualified personnel.

During operation, attention shall be paid to other persons, especially children.

The machine shall only be operated by instructed and authorized persons.

When leaving unattended, unplug the machine.

Do not handle the plug or machine with wet hands.

Do not unplug machine by pulling on cord. To unplug, grasp the plug, not the cord.

Do not use with damaged cord or plug. Follow all instructions in this manual concerning grounding the machine.

Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord around sharp edges or

corners.

Do not pull/run machine over cord. Keep cord away from heated surfaces.

Connect to a properly grounded outlet. See Grounding Instructions.

If the supply cord is damaged it must be replaced by a special cord from an authorized service agent.

Unplug machine before cleaning or servicing.

Operational hazard may occur when running the machine over the supply cord.

This appliance has been designed for use with pads specified by the manufacturer. The fitting of other pads

may affect its safety.

This machine is for dry use only and shall not be used or stored outdoors in wet conditions.

READ AND SAVE THESE INSTRUCTIONS

86387270 Operator’s Manual - Floor Burnisher (1500 Series)

Safety

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lors de l'utilisation de cette machine, des précautions de base

doivent toujours être prises, y compris les précautions suivantes :

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CETTE MACHINE.

Pour réduire le risque d'incendie, d'électrocution ou de

blessure :

N’utiliser cette machine qu’en intérieur. Ne jamais l’utiliser à l’extérieur ou dans la pluie.

N’utiliser cette machine que comme décrit dans le présent manuel. N’utiliser que les composants et les acces-

soires conseillés par le fabricant.

Lorsque la machine ne fonctionnant pas correctement, a fait l’objet d’une chute ou d’une détérioration, a été

laissée à l’extérieur, est tombée dans l’eau, la retourner au centre de service agréé.

Ne pas opérer la machine lorsque les conduits de ventilation sont bloquées. Débarrasser les débris des

conduits, car ils peuvent réduire l’écoulement d’air.

Ne pas l’utiliser près de liquides, de poussières ou de vapeurs inflammables.

Cette machine est destinée à un usage commercial. Elle est recommandée davantage pour les

domaines hôtelier, scolaire, hospitalier, industriel ou pour les bureaux, les chaînes de magasin, que

pour un usage domestique normal.

L’entretien et les réparations de la machine doivent être effectuées par un personnel qualifié.

Durant la manoeuvre de la machine, prendre garde aux personnes environnantes et notamment aux enfants.

Cette machine ne doit être manoeuvrée que par un personnel expérimenté et qualifié.

Lorsque vous laissez la machine sans surveillance, débranchez-la.

Ne pas toucher la fiche ou l’appareil lorsque vos mains sont humides.

Ne pas débrancher en tirant sur le cordon. Tirer plutôt la fiche.

Ne pas utiliser si le cordon ou la fiche est endommagé

Ne pas tirer soulever ou traîner l’appareil par le cordon. Ne pas utiliser le cordon comme une poignée, le

coincer dans l’embrasure d’unée porte ou l’appuyer contre des arêtes vives ou des coins.

Ne pas faire rouler l’appareil sur le cordon. Garder le cordon à l’écart des surfaces chaudes.

Cet appareil ne doit être connecter qu a des prises ayant une sortie de terre. Se reporter aux instructions de

mise à la terre.

Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial d'un agent d'entretien

autorisé.

Débranchez la machine avant de la nettoyer ou la réparer.

Un risque opérationnel est probable lors du fonctionnement de la machine avec une surcharge du cordon

d'alimentation.

Cet appareil a été conçu pour être utilisé avec des coussins protecteurs spécifiés par le fabricant. L'utilisation

d'autres coussins protecteurs peut affecter sa securité.

Cette machine est faite pour un usage à sec seulement et ne doit pas être utilisée ou rangée à l'extérieur dans

des conditions humides.

LIRE ET CONSERVER CES INSTRUCTIONS

86387270 Operator’s Manual - Floor Burnisher (1500 Series)

Safety

The following symbols are used throughout this guide as indicated in their descriptions:

HAZARD INTENSITY LEVEL

There are three levels of hazard intensity identified by signal words -WARNING and CAUTION and FOR

SAFETY. The level of hazard intensity is determined by the following definitions:

WARNING - Hazards or unsafe practices which COULD result in severe personal injury or death.

CAUTION - Hazards or unsafe practices which could result in minor personal injury or product or property

damage.

FOR SAFETY: To Identify actions which must be followed for safe operation of equipment.

Report machine damage or faulty operation immediately. Do not use the machine if it is not in proper operating

condition. Following is information that signals some potentially dangerous conditions to the operator or the

equipment. Read this information carefully. Know when these conditions can exist. Locate all safety devices on

the machine. Please take the necessary steps to train the machine operating personnel.

FOR SAFETY:

DO NOT OPERATE MACHINE:

Unless Trained and Authorized.

Unless Operation Guide is Read and understood.

In Flammable or Explosive areas.

In areas with possible falling objects

WHEN SERVICING MACHINE:

Avoid moving parts. Do not wear loose clothing; jackets, shirts, or sleeves when working on the machine. Use

manufacturer approved replacement parts.

86387270 Operator’s Manual - Floor Burnisher (1500 Series)

Safety

Les symboles ci-dessous sont utilisés à travers ce manuel comme illustré dans leurs descriptions :

DEGRÉS DE RISQUES EN CAS DE DANGER

Il existe trois degrés de risques identifiés par les termes signalétiques –AVERTISSEMENT et

ATTENTION et POUR VOTRE SÉCURITÉ. Le degré de risque est défini de la manière suivante

AVERTISSEMENT - Dangers ou méthodes dangereuses qui POURRAIENT provoquer de graves blessures ou

entraîner la mort.

ATTENTION - Dangersouméthodesdangereusesquipourraientprovoquer desblessureslégèresou unedétérioration

du produit ou des biens immobiliers.

POUR VOTRE SÉCURITÉ : ce signe permet d’identifier les mesures de précaution à prendre pour

assurer un bon fonctionnement du matériel.

Rendre compteimmédiatement d’une défaillance ou d’unedétériorationde la machine.Ne pasutiliser la machine

si celle-ci ne fonctionne pas correctement. Lire soigneusement les informations ci-dessous signalant certains

dangers potentiels pour l’opérateur de la machine. L’opérateur doit être absolument au courant de ces dangers

potentiels. Localiser tous les dispositifs de sécurité sur la machine. Il est conseillé de prendre les mesures néces-

saires pour former le personnel opérateur.

POUR VOTRE SÉCURITÉ :

NE PAS MANOEUVRER LA MACHINE :

Lorsqu’on n’est pas expérimenté ou qualifié.

Lorsque le guide d’utilisation n’est pas été lu ou compris.

Dans des zones inflammables ou explosives.

Dans des zones où des objets peuvent tomber.

LORS DE L’ENTRETIEN DE LA MACHINE :

Éviter les parties amovibles. Ne pas porter de vêtements amples, tels que des vestes, des chemises ou

des vêtements avec manches lors de l’utilisation de la machine. Utiliser les pièces détachées homo-

loguées.

86387270 Operator’s Manual - Floor Burnisher (1500 Series)

Safety

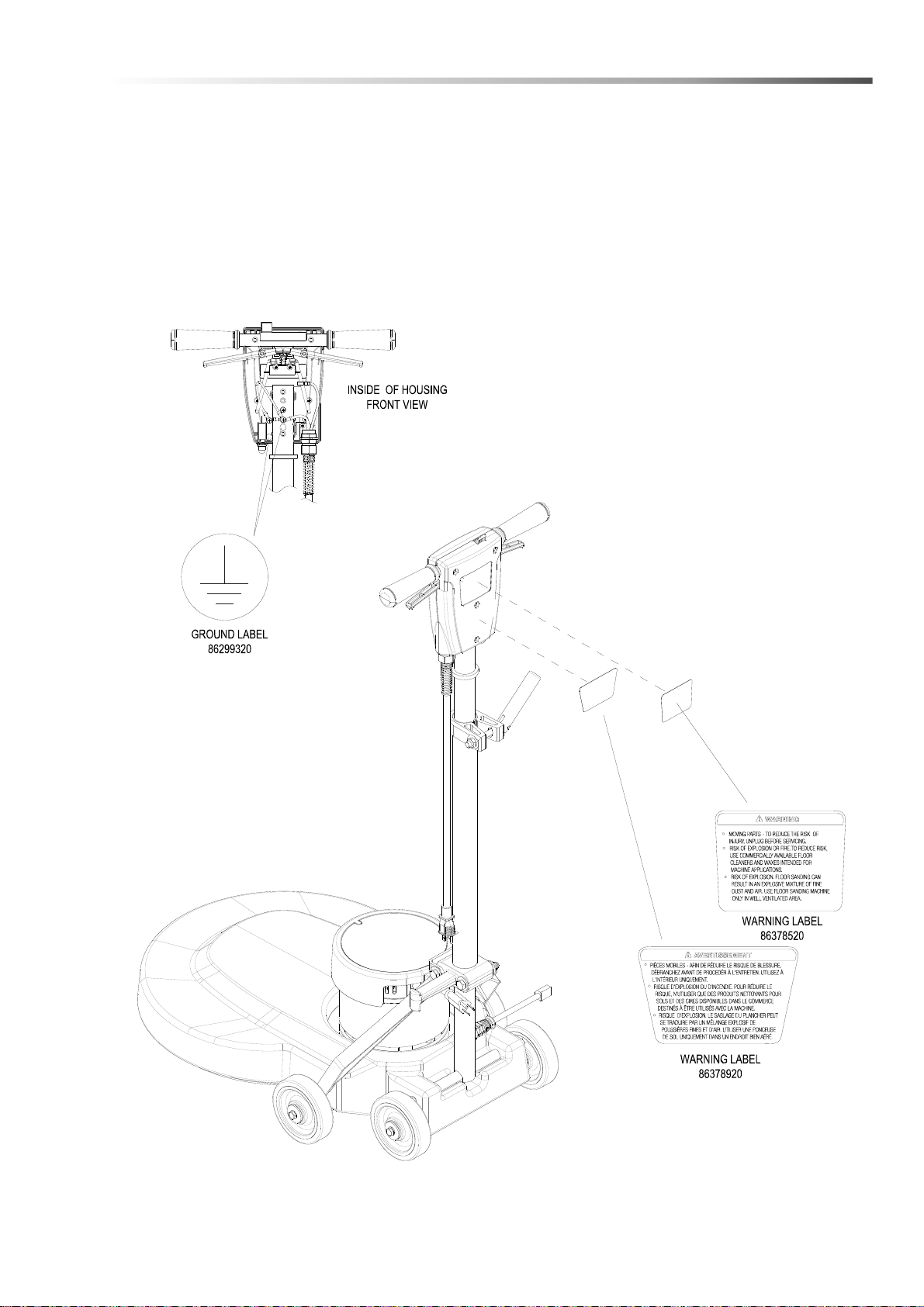

Safety Labels

NOTE: These drawings indicate the location of safety labels on the machine. If at any time the labels become

illegible, promptly replace them.

Emplacement De L'étiquette De Sécurité

REMARQUE: Ces dessins indiquent l'emplacement des étiquettes de sécurité sur la machine. Si, à tout

moment, les étiquettes deviennent illisibles, contactez votre représentant autorisé pour un remplacement

rapide.

86387270 Operator’s Manual - Floor Burnisher (1500 Series)

Safety

Grounding Instructions - 120v

THIS PRODUCT IS FOR COMMERCIAL

USE ONLY.

Electrical:

In the USA this machine operates on a 15 amp

nominal 120V, 60 hz, A.C. power circuit. The amp,

hertz, and voltage are listed on the data label found

on each machine. Using voltages above or below

those indicated on the data label will cause serious

damage to the motors.

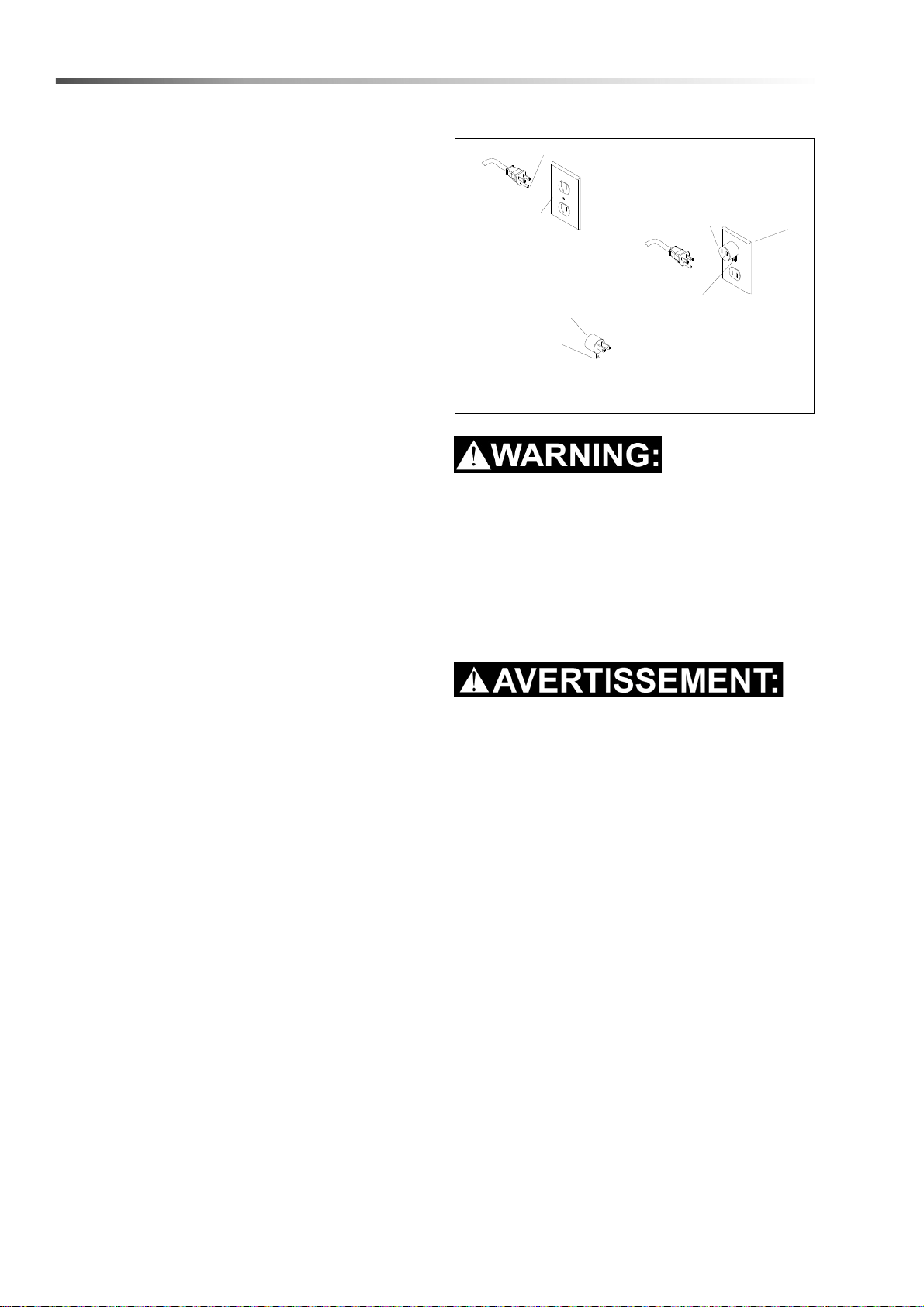

Grounding Instructions:

This appliance must be grounded. If it should

malfunction or break down, grounding provides a

path of least resistance for electric current to reduce

the risk of electric shock. This appliance is equipped

with a cord having an equipment-grounding

conductor and grounding plug. The plug must be

inserted into an appropriate outlet that is properly

installed and grounded in accordance with all local

codes and ordinances.

This appliance is for use on a nominal 120-volt circuit,

and has a grounded plug that looks like the plug in

“Fig. A”. A temporary adaptor that looks like the

adaptor in “Fig . C” may be used to connect this plug

to a 2-pole receptacle as shown in “Fig. B”, if a

properly grounded outlet is not available. The

temporary adaptor should be used only until a

properly grounded outlet (Fig. A) can be installed by

a qualified electrician. The green colored rigid ear,

lug, or the like extending from the adaptor must be

connected to a permanent ground such as a properly

grounded outlet box cover. Whenever the adaptor is

used, it must be held in place by a metal screw.

Improperconnectionof theequipment-grounding

conductor can result in a risk of electric shock.

Check with a qualified electrician or service

person if you are in doubt as to whether the outlet

is properly grounded. Do not modify the plug

provided with the appliance - if it will not fit the

outlet, have a proper outlet installed by a

qualified electrician.

Le raccordement incorrect du conducteur de

terre d'équipement peut entraîner des risques

d'électrocution. Vérifiez auprès d'un électricien

qualifié ou d'un responsable de l'entretien si

vous avez quelque doute que ce soit quant au

raccordement à la terre de votre prise murale. Ne

modifiez pas la fiche fournie avec l'appareil: si

elle ne correspond pas à la prise murale, faites

installer une prise adéquate par un électricien

qualifié.

USING AN ADAPTOR

GROUNDING CONNECTION

Note: Adaptors are not allowed in Canada.

Outlet

Tab for Grounding

Outlet Box

FIGURE C

Grounded

FIGURE A

Adaptor

Screw

FIGURE B

Adaptor

Metal Screw

Grounded

Grounding Pin

86387270 Operator’s Manual - Floor Burnisher (1500 Series)

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Kärcher Machine de plancher

Kärcher

Kärcher BR VS 400 USA Manuel utilisateur

Kärcher

Kärcher HDS 2000 Super Manuel utilisateur

Kärcher

Kärcher BRC 30 CUL Manuel utilisateur

Kärcher

Kärcher BDP 43/410 C Manuel utilisateur

Kärcher

Kärcher BD 50/50 C Bp Pad Wet Manuel utilisateur

Kärcher

Kärcher KM 70/30 C Bp Adv Manuel utilisateur

Kärcher

Kärcher KM 130/300 R Bp Manuel utilisateur

Kärcher

Kärcher PUZZI 50/35 Manuel utilisateur

Kärcher

Kärcher FP 306 Manuel utilisateur

Kärcher

Kärcher Tornado BR 4735 ESC Manuel utilisateur

Kärcher

Kärcher Windsor Armada BRC 40/22 Manuel utilisateur

Kärcher

Kärcher KM 150/500 R Bp Manuel utilisateur

Kärcher

Kärcher BD 100 W Classic Bp Manuel utilisateur

Kärcher

Kärcher DS 43/180 C Classic 120 V/60 Hz Manuel utilisateur

Kärcher

Kärcher Professional B60/10CB Manuel utilisateur

Kärcher

Kärcher BDS 43/180 C Manuel utilisateur

Kärcher

Kärcher KM 130/300 R Bp Manuel utilisateur

Kärcher

Kärcher BR 40/25 EP Bp Manuel utilisateur

Kärcher

Kärcher KM 105/100 R Bp Manuel utilisateur

Kärcher

Kärcher B 150 R Bp R90 2SB Manuel utilisateur

Kärcher

Kärcher BD 80/100 W Classic Bp Manuel utilisateur

Kärcher

Kärcher 1.186-124.0 Manuel utilisateur

Kärcher

Kärcher 1.008-650.0 Manuel utilisateur

Kärcher

Kärcher BD 530 Bp Classic Manuel utilisateur

Manuels Machine de plancher populaires d'autres marques

Nilfisk-Advance

Nilfisk-Advance Advance SC370 17B Manuel utilisateur

Numatic

Numatic ET 4045 Manuel utilisateur

HAWK ENTERPRISES

HAWK ENTERPRISES HP1513-180BRUTE Manuel utilisateur

Mytee

Mytee 8070 Mytee-Lite Manuel utilisateur

Kärcher

Kärcher B 140 R Manuel utilisateur

Triple S

Triple S Ace 26T1 Manuel utilisateur

Nilfisk-Advance

Nilfisk-Advance SW 750 Manuel utilisateur

Tornado

Tornado Marathon 2000 98190 Manuel

Windsor

Windsor ADMIRAL Admiral 8 Manuel utilisateur

Numatic

Numatic TTB 1117/100 Manuel utilisateur

Tennant

Tennant 8210D Manuel utilisateur

Nobles

Nobles Frontier Manuel du produit

lavina

lavina 21-X Manuel utilisateur

KENT

KENT Edge 28B Manuel utilisateur

Tennant

Tennant 215 Manuel du produit

Windsor

Windsor BDP 51/2000C Manuel utilisateur

CleanFreak

CleanFreak DURA-18HD Manuel utilisateur

Nilfisk-Advance

Nilfisk-Advance Warrior 34RST Guide de l'administrateur
