Kübler Sendix S3674 Manuel utilisateur
Betriebsanleitung
Operation Manual
R60071.0009 - 04
Sendix® S3674 / S3684
DeutschEnglish
1 Dokument Kübler Group
2 | DE Betriebsanleitung R60071.0009 - 04
1 Dokument
Dies ist die Originalbetriebsanleitung, Ausgangssprache
Deutsch.
Herausgeber Kübler Group, Fritz Kübler GmbH
Schubertstraße 47
78054 Villingen-Schwenningen
Germany
www.kuebler.com
Ausgabedatum 08/2022
Copyright ©2022, Kübler Group,
FritzKüblerGmbH
Rechtliche Hinweise
Sämtliche Inhalte dieses Dokumentes unterliegen den Nut-
zungs- und Urheberrechten der Fritz Kübler GmbH. Jegliche
Vervielfältigung, Veränderung, Weiterverwendung und deren
Publikationen sowie deren Veröffentlichung im Internet, auch
in Auszügen, in anderen elektronischen oder gedruckten
Medien, bedarf einer vorherigen schriftlichen Genehmigung
durch die Fritz Kübler GmbH.
Die in diesem Dokument genannten Marken und Produktmar-
ken sind Warenzeichen oder eingetragene Warenzeichen der
jeweiligen Titelhalter.
Irrtümer und Änderungen vorbehalten. Angegebene Produk-
teigenschaften und technische Daten stellen keine Garantie-
erklärung dar.
2 Allgemeine Hinweise
Lesen Sie dieses Dokument sorgfältig, bevor Sie
mit dem Produkt arbeiten, es montieren oder in Be-
trieb nehmen.
Diese Betriebsanleitung leitet das technische Personal des
Maschinen- und Anlagenherstellers bzw. -betreibers zur si-
cheren Montage, Installation, Inbetriebnahme sowie zum Be-
trieb des Produkts an.
2.1 Zielgruppe
Das Gerät darf nur von Personen projektiert, installiert, in Be-
trieb genommen und instand gehalten werden, die folgende
Befähigungen und Bedingungen erfüllen:
•Technische Ausbildung.
•Unterweisung in den gültigen Sicherheitsrichtlinien.
•Ständiger Zugriff auf diese Dokumentation.
2.2 Verwendete Symbole / Klassifizierung der
Warn- und Sicherheitshinweise
GEFAHR
Klassifizierung:
Dieses Symbol in Zusammenhang mit dem Signalwort GE-
FAHR warnt vor einer unmittelbar drohenden Gefahr für das
Leben und die Gesundheit von Personen.
Das Nichtbeachten dieses Sicherheitshinweises führt zu Tod
oder schwersten Gesundheitsschäden.
Kübler Group 2 Allgemeine Hinweise
Deutsch
Betriebsanleitung R60071.0009 - 04 DE | 3
WARNUNG
Klassifizierung:
Dieses Symbol in Zusammenhang mit dem Signalwort WAR-
NUNG warnt vor einer möglicherweise drohenden Gefahr für
das Leben und die Gesundheit von Personen.
Das Nichtbeachten dieses Sicherheitshinweises kann zu Tod
oder schweren Gesundheitsschäden führen.
VORSICHT
Klassifizierung:
Dieses Symbol in Zusammenhang mit dem Signalwort VOR-
SICHT warnt vor einer möglicherweise drohenden Gefahr für
die Gesundheit von Personen.
Das Nichtbeachten dieses Sicherheitshinweises kann zu
leichten oder geringfügigen Gesundheitsschäden führen.
ACHTUNG
Klassifizierung:
Das Nichtbeachten des Hinweises ACHTUNG kann zu Sach-
schäden führen.
HINWEIS
Klassifizierung:
Ergänzende Informationen zur Bedienung des Produktes so-
wie Tipps und Empfehlungen für einen effizienten und stö-
rungsfreien Betrieb.
2.3 Transport / Einlagerung
Prüfen Sie die Lieferung unmittelbar nach Erhalt auf mögliche
Transportschäden. Wenn Sie das Gerät nicht direkt einbau-
en, lagern Sie es am besten in der Transportverpackung ein.
Die Lagerung muss trocken, staubfrei und gemäß den techni-
schen Daten erfolgen, siehe Kapitel
Technische Daten [}4].
2.4 Vorhersehbare Fehlanwendung
Das Messsystem ist nicht für folgende Verwendungen geeig-
net:
•Unter Wasser.
•In öffentlich zugänglichen Bereichen.
•Außerhalb der Datenblattspezifikationen.
•In Bereichen, in denen größere EMV-Ereignisse auftreten
können, als in der benannten Norm definiert.
3 Produktbeschreibung Kübler Group
4 | DE Betriebsanleitung R60071.0009 - 04
2.5 Mitgeltende Dokumente
HINWEIS
Technische Daten
Alle technischen Daten sowie die mechanischen und elektri-
schen Kennwerte finden Sie in den Datenblättern der ent-
sprechenden Variante des Gerätes, bei Sonderausführungen
in der entsprechenden Angebots- / Kundenzeichnung des
Produktes.
Sämtliche Dokumente, wie die originalen Konformitätserklä-
rungen oder die dazugehörigen Zertifikate können auf unse-
rer Homepage heruntergeladen werden:
www.kuebler.com/de/docu-finder
3 Produktbeschreibung
3.1 Technische Daten
HINWEIS
Technische Daten
Alle technischen Daten sowie die mechanischen und elektri-
schen Kennwerte finden Sie in den Datenblättern der ent-
sprechenden Variante des Gerätes, bei Sonderausführungen
in der entsprechenden Angebots- / Kundenzeichnung des
Produktes.
HINWEIS
Konfiguration beachten
Die Leistungsmerkmale und die mechanische Ausführung
des Produktes sind abhängig von der gewählten Konfigurati-
on (gemäß Bestellschlüssel).
3.1.1 Zulassungen
Das Produkt erfüllt folgende Kriterien:
•Konformität zu europäischen Richtlinien:
– EMV: Richtlinie 2014/30/EU
– RoHS: Richtlinie 2011/65/EU
•Konformität zu britischen Richtlinien:
– EMV: Regulations S.I. 2016/1091
– RoHS: Regulations S.I. 2012/3032
Die Konformitätserklärung und alle Zertifikate zum Produkt
finden Sie auf der Homepage.
www.kuebler.com/de/docu-finder
Kübler Group 4 Installation
Deutsch
Betriebsanleitung R60071.0009 - 04 DE | 5
4 Installation
4.1 Mechanische Installation
ACHTUNG
Schädigung des Gerätes durch Transport oder Lagerung
Geräteausfall, Fehlfunktion, Reduktion der Lebenszeit des
Gerätes.
•Prüfen Sie die Verpackung und das Gerät auf mögliche
Schäden.
•Setzen Sie das Gerät bei sichtbaren Schäden nicht ein und
nehmen Sie es nicht in Betrieb.
•Installieren Sie das Gerät nicht nach einem Fall oder Sturz.
•Schicken Sie beschädigte Geräte mit einem ausgefüllten
Formblatt für Rücksendungen (RMA) an den Hersteller zu-
rück.
4.1.1 Allgemeine Hinweise für die Montage
ACHTUNG
Gerät nicht zerlegen oder öffnen
Die Funktion des Messsystems kann teilweise oder vollstän-
dig verloren gehen.
•Öffnen oder zerlegen Sie das Messsystem nicht. Ansonsten
erlischt die Gewährleistung.
HINWEIS
Werkzeuge
Verwenden Sie für die Montage nur einem Qualitätssystem
unterliegende, sowie geprüfte und kalibrierte Werkzeuge.
Schrauben und Schraubverbindungen
Für alle Schraubverbindungen wird, wenn nicht anders be-
schrieben, ein Reibwert von 0,14 vorausgesetzt. Für Schrau-
ben wird, wenn nicht anders beschrieben, eine Festigkeits-
klasse von 8,8 (metrisch) oder Grade 5 (imperial) vorausge-
setzt.
4.1.1.1 Montagehinweis für Drehgeber mit
Konuswellenausführung
a) Blockieren Sie die Antriebswelle für die Montage.
b) Ziehen Sie die Zentralschraube der Konuswelle an.
c) Beachten Sie den maximal zulässigen Achsversatz.
d) Verschrauben Sie die Statorkupplung oder Drehmoment-
stütze ohne Vorspannung mit dem Antriebsflansch.
4 Installation Kübler Group
6 | DE Betriebsanleitung R60071.0009 - 04
4.1.2 Montage
HINWEIS
Maßangaben
Die technische Zeichnung mit vollständiger Bemaßung finden
Sie in den Datenblättern der entsprechenden Variante des
Gerätes, bei Sonderausführungen in der entsprechenden An-
gebots- / Kundenzeichnung des Produktes.
Nachfolgend wird nur eine beispielhafte Auswahl abgebildet.
Alle nicht bemaßten Werte entsprechen der Einheit mm
[inch].
Wenn nicht anders beschrieben, gelten zur Vereinfachung
der Zeichnungen und Angaben die Allgemeintoleranzen mit
der Toleranzklasse m (Mittel) gemäß ISO 2768-1.
Die erforderlichen Schritte zur Montage des Drehgebers be-
ziehen sich auf die Grafiken am Anfang dieser Betriebsanlei-
tung Product Overview.
Folgende Teilschritte führen zu einer erfolgreichen Montage
des Drehgebers:

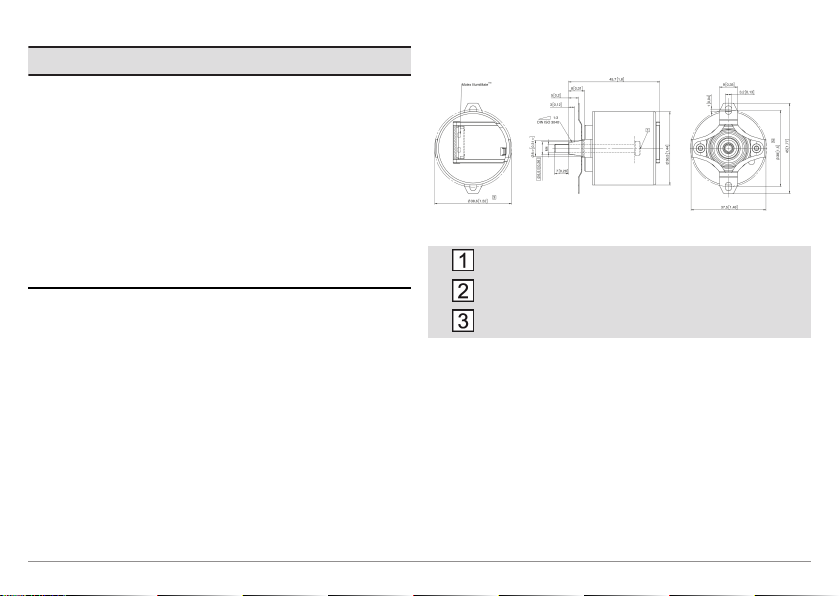

4.1.2.1 Drehgeber mit Konuswelle
Flanschtyp 1 mit Statorkupplung, ø38
IMG-ID: 173165579
SW 2,5, Anzugsmoment typ. 1Nm [8.85lbf-in]
Teilkreis
Hüllkreis
Kübler Group 4 Installation
Deutsch
Betriebsanleitung R60071.0009 - 04 DE | 7

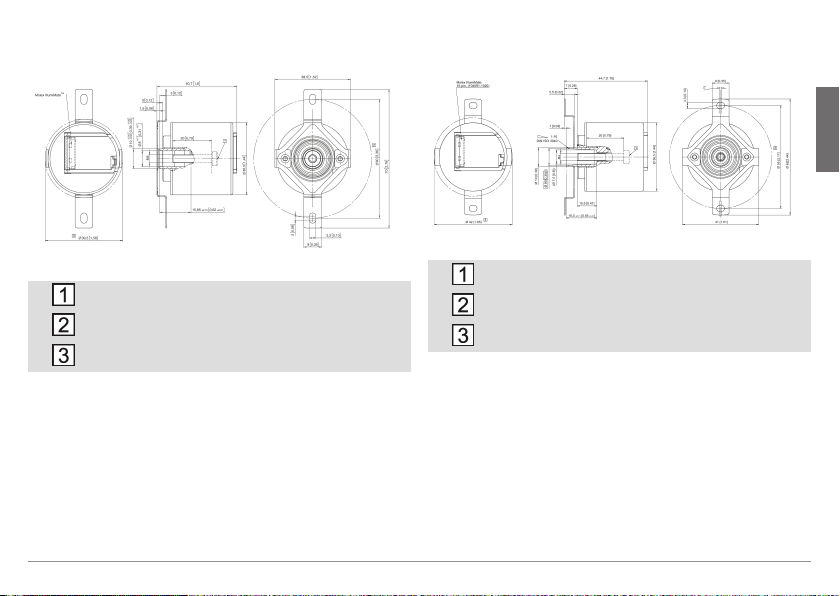

4.1.2.2 Drehgeber Einsteckwelle
Flanschtyp 4 mit Statorkupplung, ø60
IMG-ID: 173168011
SW 2,5, Anzugsmoment typ. 1Nm [8.85lbf-in]
Teilkreis
Hüllkreis
4.1.2.3 Drehgeber Konus-Einsteckwelle
Flanschtyp 5 mit Statorkupplung, ø55
IMG-ID: 173223819
SW 2,5, Anzugsmoment typ. 1Nm [8.85lbf-in]
Teilkreis
Hüllkreis
4 Installation Kübler Group
8 | DE Betriebsanleitung R60071.0009 - 04

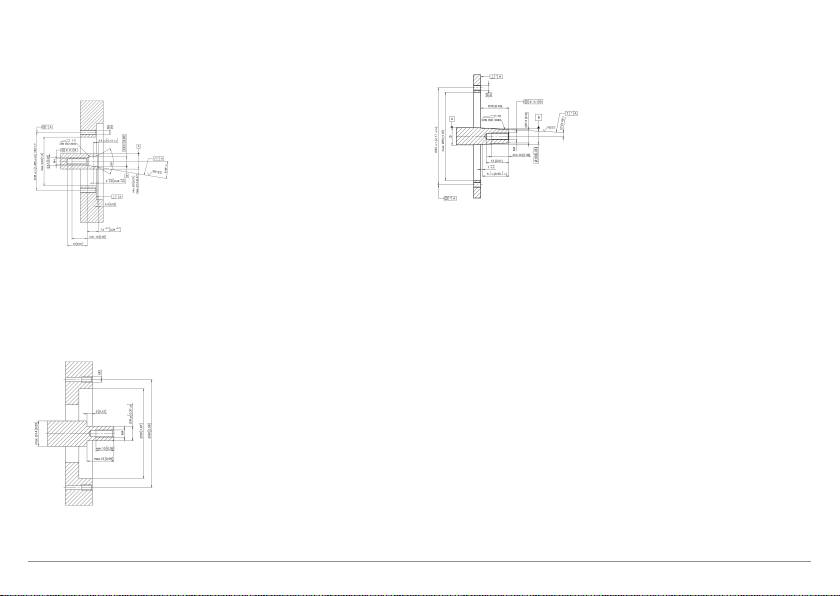

4.1.2.4 Applikationsseite
Flanschtyp 1 mit Statorkupplung, ø38
Anbauvorschlag
IMG-ID: 173215243
Flanschtyp 4 mit Statorkupplung, ø60
Anbauvorschlag
IMG-ID: 173217675
Flanschtyp 5 mit Statorkupplung, ø55
Anbauvorschlag
IMG-ID: 173264651
4.1.3 Montagehinweis für Motor-Feedback
Drehgeber mit Konuswellenausführung
a) Blockieren Sie die Antriebswelle für die Montage.
b) Schieben Sie den Drehgeber vorsichtig auf die Motorwelle.
Achten Sie darauf, dass die Drehmomentstütze (Stator-
kupplung) dabei nicht verbogen wird.
c) Ziehen Sie die Befestigungsschraube der Konuswelle mit
1Nm [0.74ft-lb] an.
d) Beachten Sie den maximal zulässigen Achsversatz.
e) Verschrauben Sie die Statorkupplung oder Drehmoment-
stütze ohne Vorspannung mit dem Antriebsflansch. Ziehen
Sie die Schrauben mit 1Nm [0.74ft-lb] an.
f) Sichern Sie die Schrauben gegen Lösen, siehe Schrau-
bensicherung.
Kübler Group 4 Installation
Deutsch
Betriebsanleitung R60071.0009 - 04 DE | 9
g) Stecken Sie den Anschlussstecker spannungsfrei auf bzw.
schließen Sie denLitzensatz an.
HINWEIS
Schirmanschluss
Achten Sie beim Anziehen der Schrauben darauf, dass die
Drehmomentstütze nicht verspannt wird. Diese stellt auch
den Schirmanschluss des Motor-Feedback-Systems dar.
4.2 Elektrische Installation
4.2.1 Allgemeine Hinweise für den Anschluss
ACHTUNG
Zerstörung des Gerätes
Trennen Sie vor dem Stecken oder Lösen der Signalleitung
immer die Versorgungsspannung und sichern Sie diese ge-
gen Wiedereinschalten ab.
HINWEIS
Allgemeine Sicherheitshinweise
Beachten Sie, dass die gesamte Anlage während der Elektro-
installation in spannungsfreiem Zustand ist.
Achten Sie darauf, dass das Ein- oder Ausschalten der Be-
triebsspannung für das Gerät und das Folgegerät gemeinsam
erfolgt.
HINWEIS
Mitgeltende Anleitungen bei der Installation
Beachten Sie zum Anschluss des Gerätes die entsprechende
Betriebsanleitung und Sicherheitshinweise des externen An-
triebssystems / Auswertegerät / Steuerung.
Beachten Sie bei der Konfektionierung eines Gegensteckers
die dem Stecker beigelegte Anleitung.
HINWEIS
Keine offenen Kabeladern
Schließen Sie vor der Inbetriebnahme alle benötigten Kabela-
dern / Steckverbinder an. Isolieren Sie alle nicht benötigten
Enden der Ausgangssignale einzeln, um Kurzschlüsse zu
vermeiden.
•Das Gerät könnte durch elektrostatische Entladungen an
den Kontakten des Steckers oder der Kabelenden beschä-
digt oder zerstört werden. Beachten Sie entsprechende Vor-
sichtsmaßnahmen.
4 Installation Kübler Group
10 | DE Betriebsanleitung R60071.0009 - 04
HINWEIS
Zugentlastung
Montieren Sie alle Kabel stets mit einer Zugentlastung.
4.2.2 Hinweise zur EMV gerechten Installation
Schirmung und Potentialausgleich
•Legen Sie den Kabelschirm großflächig - idealerweise 360°
- auf. Nutzen Sie dazu z.B. eine Schirmklemme.
•Achten Sie auf eine einwandfreie Befestigung der Leitungs-
schirme.
•Legen Sie den Schirm bevorzugt beidseitig impedanzarm
auf Schutzerde (PE) auf, z.B. am Gerät und/ oder an der
Auswerteeinheit. Bei bestehenden Potentialunterschieden
darf der Schirm nur einseitig aufgelegt werden.
•Ergreifen Sie passende Filtermaßnahmen, wenn eine Schir-
mung nicht möglich ist.
•Sollte die Schutzerde nur einseitig mit dem Schirm verbun-
den sein, muss sichergestellt sein, dass keine kurzzeitigen
Überspannungen an Signal- und Spannungsversorgungslei-
tungen auftreten können.

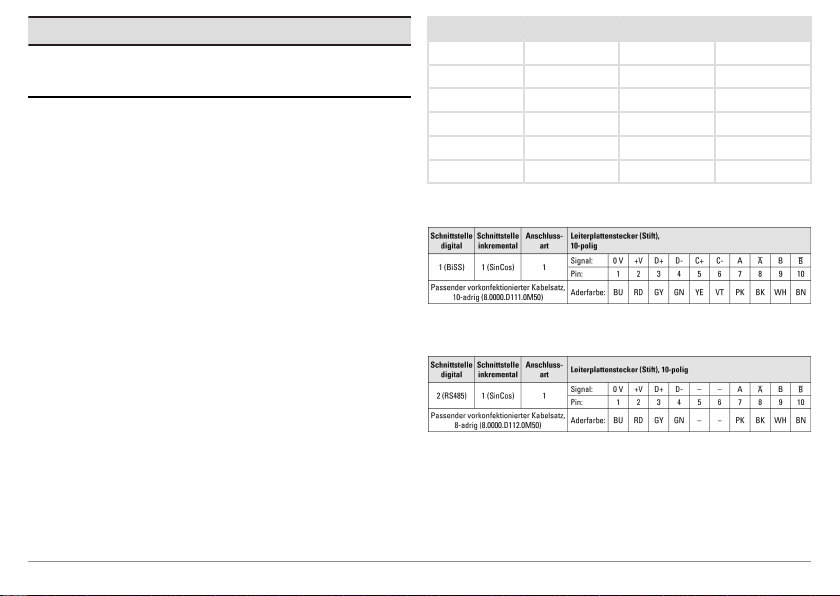

4.2.3 Anschluss Farbkodierung
Teilweise sind die Kabel über eine Farbkodierung, teilweise
über eine Zahlenkodierung realisiert. Die Farben sind wie
folgt abgekürzt:
Kurzzeichen Farbe Kurzzeichen Farbe
WH Weiß BU Blau
BN Braun RD Rot
GN Grün BK Schwarz
YE Gelb VT Violett
GY Grau GY-PK Grau-Pink
PK Pink RD-BU Rot-Blau
4.2.4 Anschlussbelegung
IMG-ID: 9007199428518923
IMG-ID: 9007199428525835
Autres manuels pour Sendix S3674
3
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels Kübler Convertisseur de média
Kübler
Kübler Sendix S3674 Manuel utilisateur
Kübler
Kübler Sendix 58 Series Manuel utilisateur
Kübler
Kübler Ants LES01 Manuel utilisateur
Kübler
Kübler 7100 Manuel utilisateur
Kübler
Kübler Sendix SIL Series Manuel utilisateur
Kübler
Kübler FT.1D-1D Manuel utilisateur
Kübler
Kübler Sendix 58 FS2 Series Manuel utilisateur
Kübler
Kübler Sendix H120 Manuel utilisateur
Kübler
Kübler Sendix 7058 Manuel utilisateur
Kübler
Kübler Sendix M36 Series Manuel utilisateur
Kübler
Kübler Ants LES01 Manuel utilisateur
Kübler
Kübler Sendix M3668 Manuel utilisateur
Kübler
Kübler Sendix M3668 Manuel utilisateur
Kübler
Kübler 8.5834.GK Series Manuel utilisateur
Kübler
Kübler Sendix 5020 Manuel utilisateur
Kübler
Kübler 5853SIL Manuel utilisateur
Kübler
Kübler Sendix S3674 Manuel utilisateur
Kübler
Kübler M36 Series Manuel utilisateur
Kübler
Kübler RLI200 Manuel utilisateur
Kübler
Kübler C100 Manuel utilisateur
