Jydepejsen SENZA Manuel utilisateur
SENZA WALL
DK Montagevejledning
DE Montageanleitung
EN Installation instructions
FR Les instructions d’installation
SE Installationsangisningar
NO Installasjonsinstruksjoner
NL Installatie-instructies
IT Instruzioni per l’installazione
DK
Montering af Senza Wall
Ovnen må kun ophænges på ikke-brændbare vægge uden revner.
Kontakt skorstensfejeren eller byggesagkyndig vedrørende væggens egnethed. Jydepejsen
anbefaler at ophængning og montage af Senza Wall kun må udføres af autoriserede forhandlere.

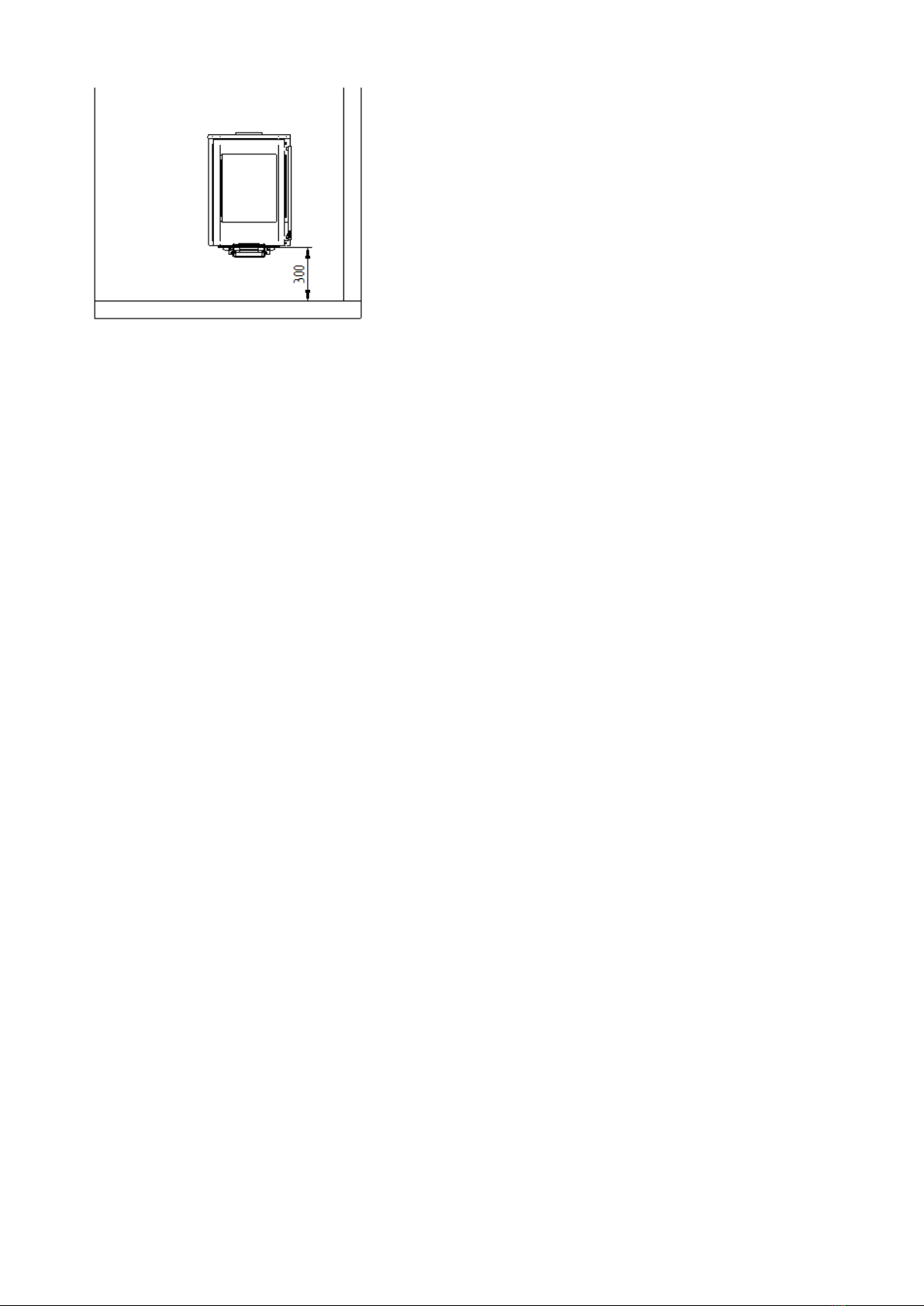

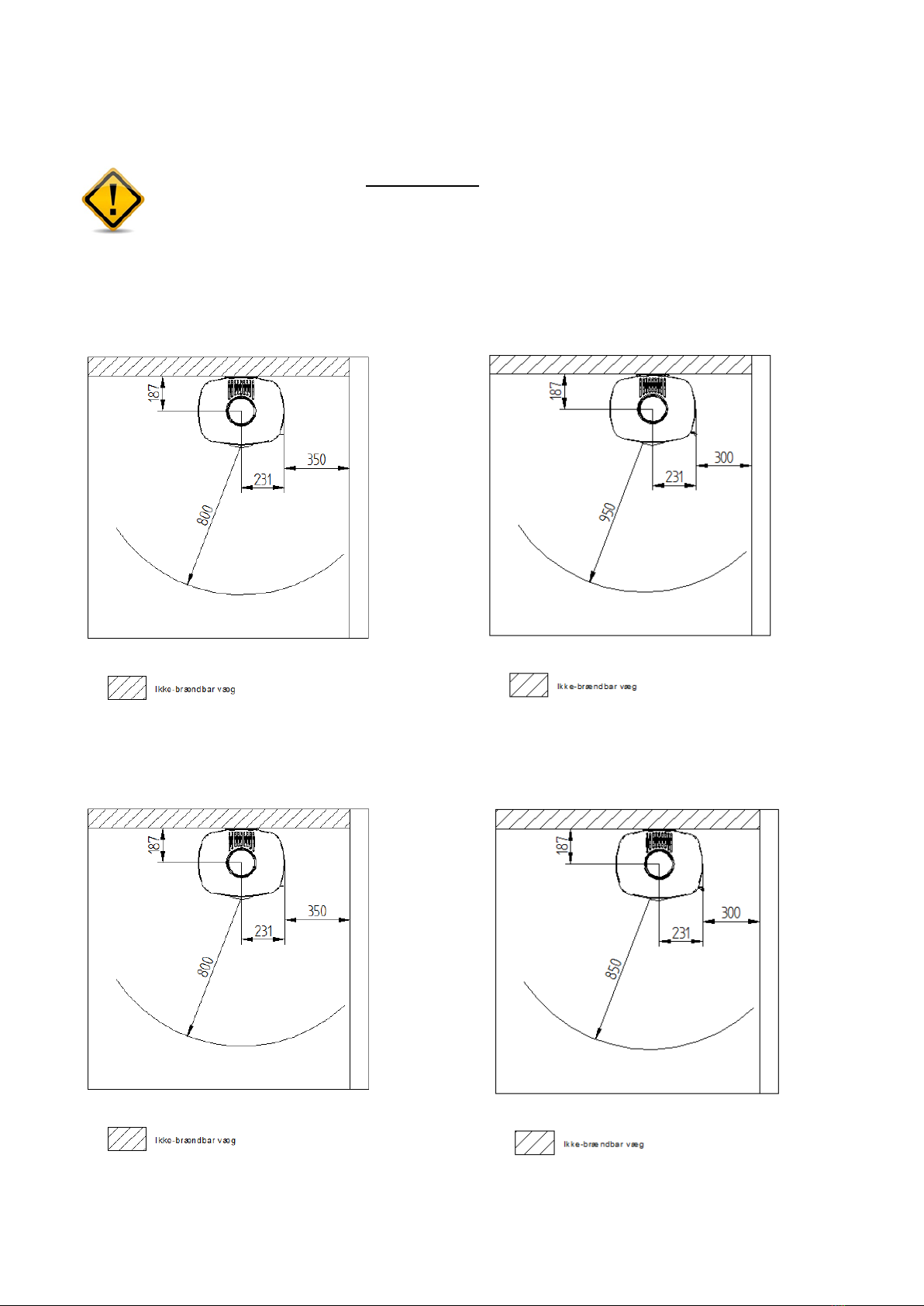

Senza Wall –Afstand til brændbart materiale UDEN isoleret røgrør:
Senza Wall MED sideglas Senza Wall UDEN sideglas
Senza Wall –Afstand til brændbart materiale UDEN isoleret røgrør:
Senza Wall MED sideglas Senza Wall UDEN sideglas

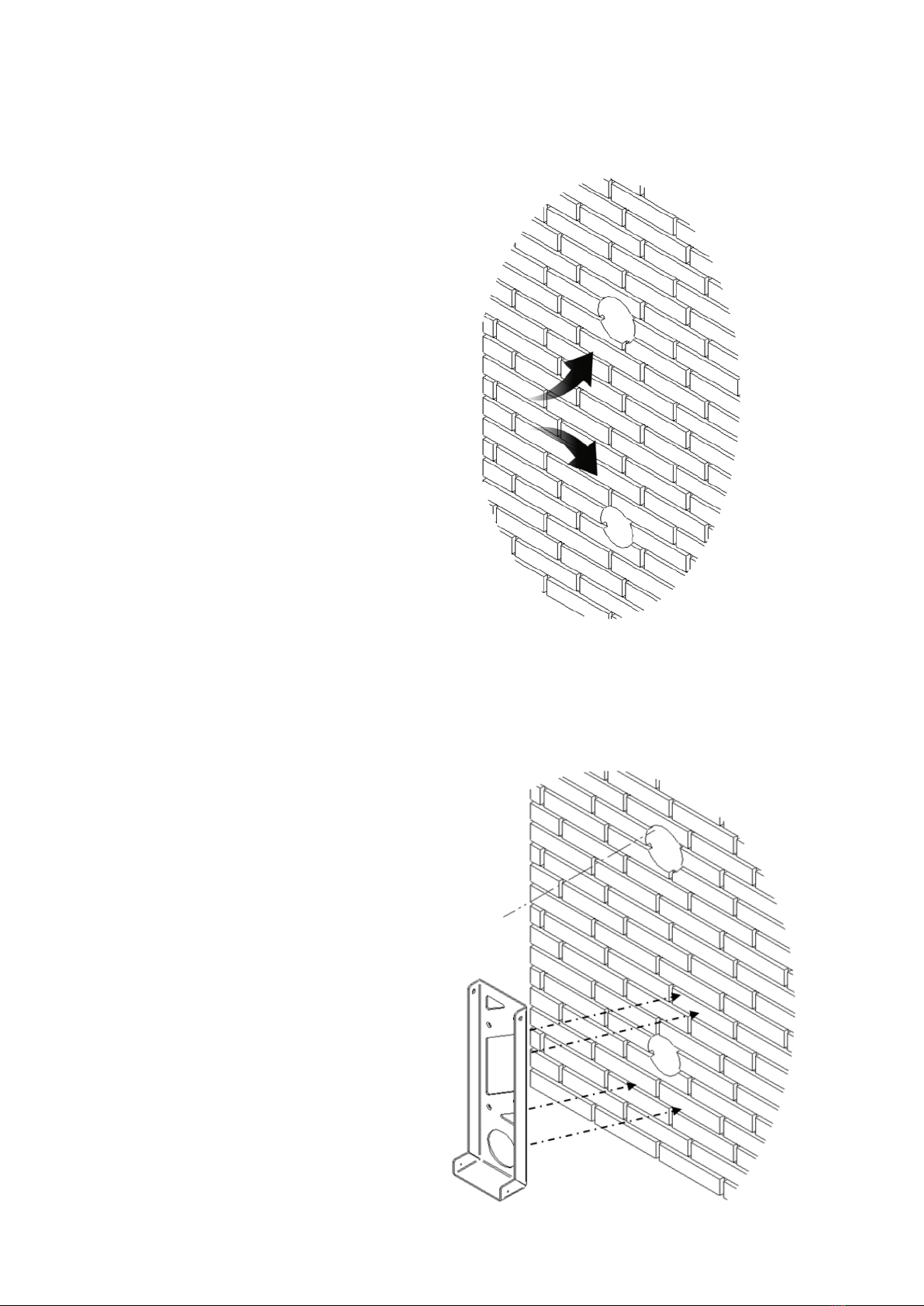

1.
Lav hul for skorsten.
Skal ovnen monteres med friskluft bagud, skal der også laves hul til dette.
Hul for skorsten
Hul for friskluftkobling
2.
Der skal anvendes 4 skruer*, som er godkendt til den pågældende type væg og som kan bære
ovnens vægt.
*Ikke inkluderet
3.
Ovnen løftes op på det fastspændte
beslag.
Ovnen fastgøres med den medfølgende
bolt.
4.
Justering af ovnen, når den er monteret på væggen
Beslaget findes i begge sider af vægbeslaget.
A. Denne skrue skrues in i pladen på vægbeslaget.
Skal bruges til at trække ovnen ind mod væggen og holde ovnen på sinde endelige placering.
B. Denne skrue bruges til at skubbe ovnen væk fra vægbeslaget

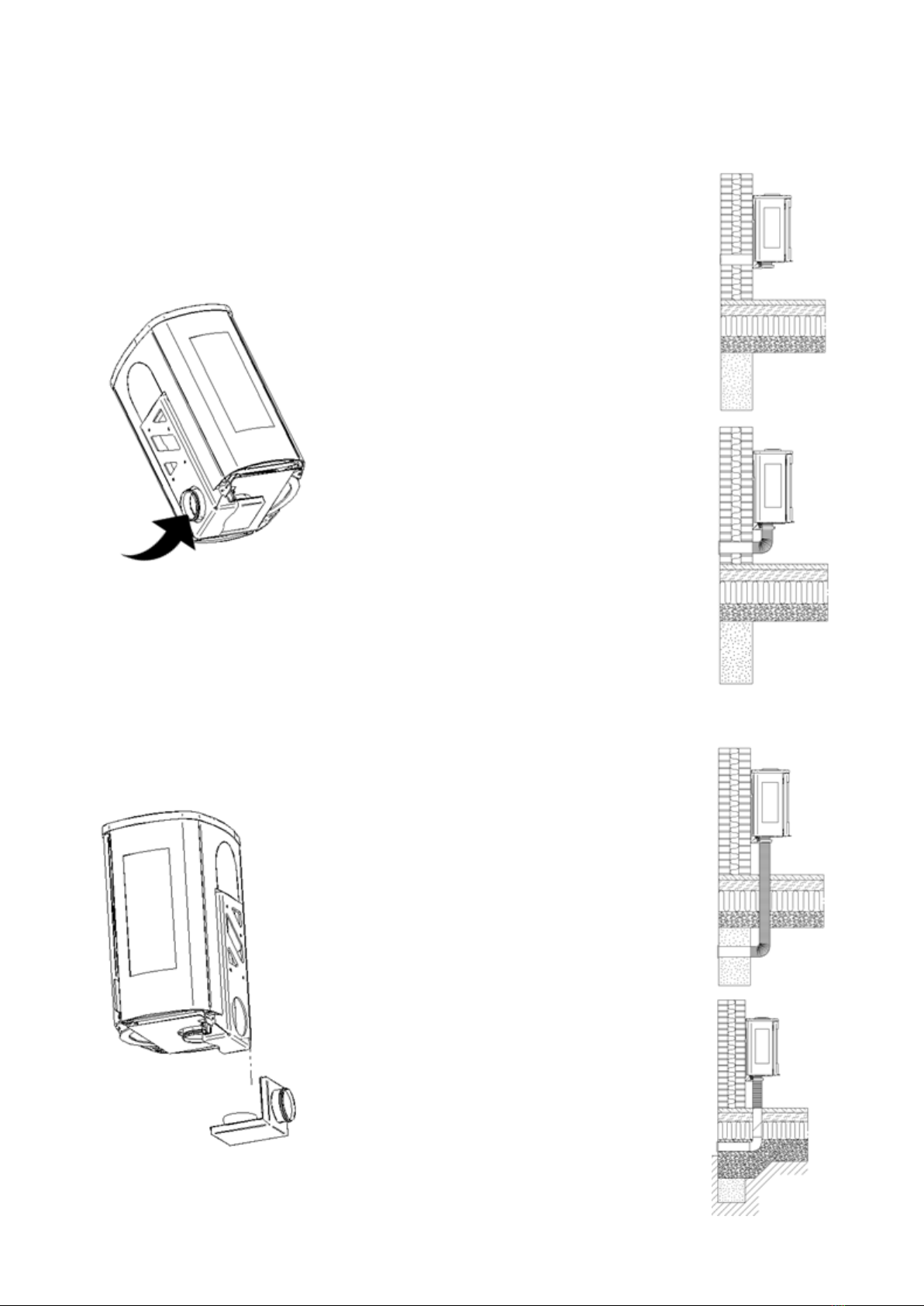

Tilførsel af forbrændingsluft
Tilførsel af forbrændingsluft gennem BAGVÆG
Lav hul i bagvæg
Røret ** for friskluft gennemgøres i hullet og tilsluttes friskluftsstudsen
Ovn monteres på beslag
NB!
Friskluft gennem bagvæg er TILKØB
Tilførsel af forbrændingsluft UNDER ovn
Friskluftsboks gennem bagvæg skal være afmonteret
**Ikke inkluderet
DE
Montage der Senza Wall
Der Ofen darf nur an nicht brennbaren Wänden ohne Risse aufgehängt werden.
Wenden Sie sich bezüglich der Eignung der Wand an den Schornsteinfeger oder Bausachverständigen.
Jydepejsen empfiehlt, dass die Aufhängung und Montage des Senza Wall nur von einem autorisierten
Händler ausgeführt wird.
Senza Wall –Abstand zu brennbaren Stoffen OHNE isoliertem Rauchrohr:
Senza Wall MIT Seiteglas Senza Wall OHNE Seiteglas
Senza Wall –Abstand zu brennbaren Stoffen MIT isoliertem Rauchrohr:
Senza Wall MIT Seiteglas Senza Wall OHNE Seiteglas

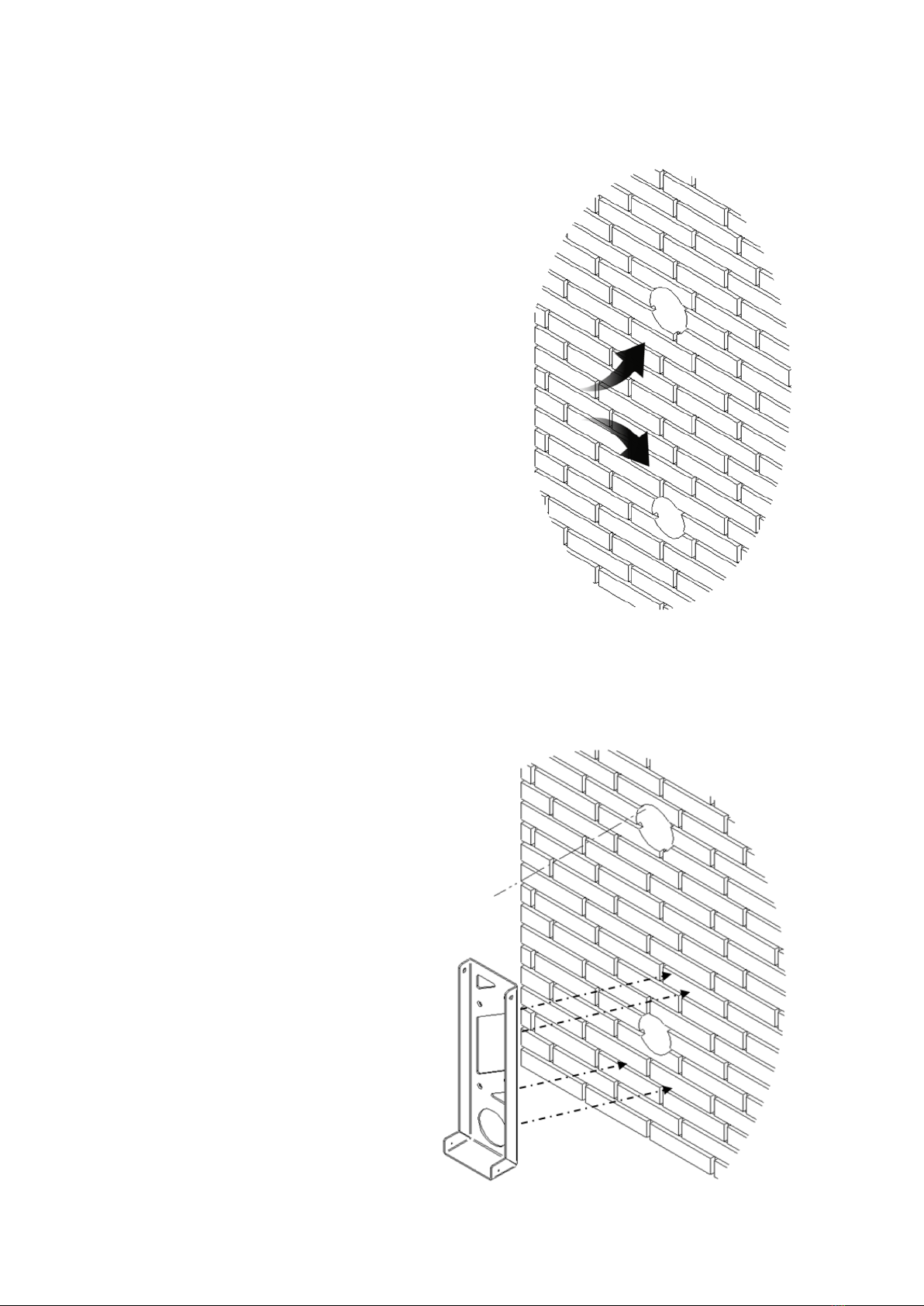

1.
Mach ein Loch für den Schornstein
Wenn der Ofen mit Frischluftzufuhr von hinten montiert werden soll, muss dafür auch ein Loch
geschaffen werden
Loch für Schornstein
Loch für Frischluftanschluss
2.
Es müssen die 4 Schrauben* verwendet werden, die für die betreffende Wand zugelassen sind und
das Gewicht des Ofens tragen können.
*Nicht enthalten
