JUMO B 70.1050.0 Manuel utilisateur

Digitaler Thermostat

Digital Thermostat, Thermostat numérique

B 70.1050.0

Betriebsanleitung

Operating Instructions, Notice de mise en service

07.05/00440454

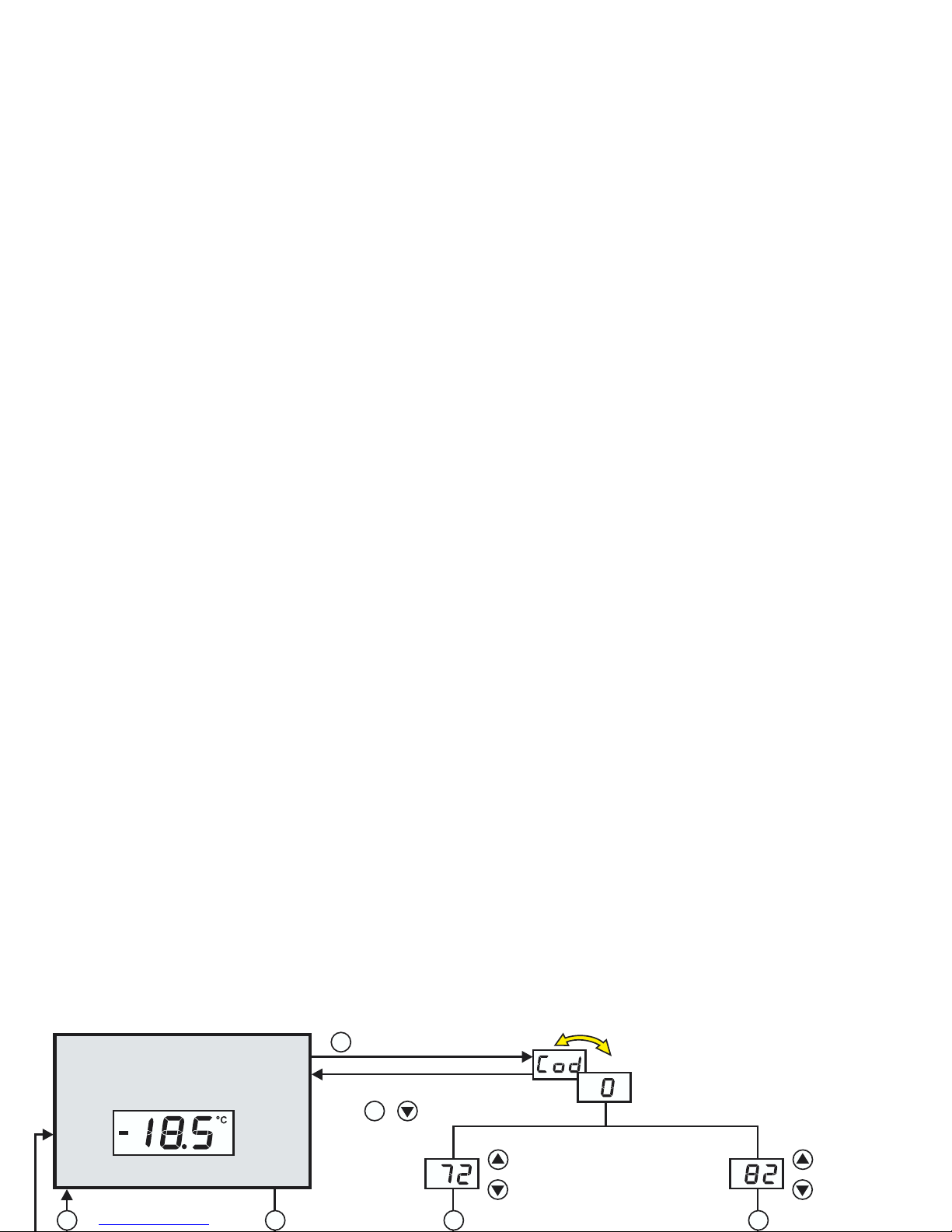

Funktionsübersicht

Freigabeebene

Parameter festlegen, die in der

Bedienerebene angezeigt werden

oder editierbar sind.

editierbar

anzeigen

nicht

freigeben

Bedienerebene

Parameter, die in der Freigabe-

ebene ausgewählt wurden.

vergrößern

verkleinern

xxx

Parameterebene

Hier können werkseitig voreinge-

stellte Parameter verändert

werden.

vergrößern

verkleinern

60 Timeout oderSekunden +(gleichzeitig)

P P

Istwertanzeige

vergrößern

verkleinern

30 TimeoutSekunden

oder +

> 3 Sekunden

weitere Parameter …

letzter Parameter

… aus der

Freigabeebene

Anzeige wechselt Anzeige wechselt Anzeige wechselt

vergrößern

verkleinern

Code eingeben

Anzeige wechselt

(Gleichzeitig)

weitere Parameter

oder 30

Timeout

Sekunden

P P

Inhalt

1 Geräteausführung identifizieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3 Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

3.1 Installationshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.2 Anschlussplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4 Gerät in Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

4.1 Anzeige- und Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.2 Gerätefunktionen einstellen (Parameterebene) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.3 Bedienrechte vergeben (Freigabeebene) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

5 Bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

6 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

6.1 Setup Programm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

7 Alarmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

1 Geräteausführung identifizieren

Das Typenschild mit dem Bestellschlüssel ist auf der Seite des Gerätes aufgeklebt. Die angeschlossene Spannungs-

versorgung muss mit der auf dem Typenschild angegebenen Spannung identisch sein.

Bei technischen Rückfragen

Service-Hotline:

Telefon: +49 661 6003-300 oder +49 661 6003-653

Telefax: +49 661 6003-9696300 oder +49 661 6003-881653

E-Mail: [email protected]

HAlle erforderlichen Einstellungen sind in der vorliegenden Betriebsanleitung beschrieben. Sollten trotzdem bei

der Inbetriebnahme Schwierigkeiten auftreten, bitten wir Sie, keine unzulässigen Manipulationen am Gerät

vorzunehmen. Sie gefährden dadurch Ihren Garantieanspruch! Bitte setzen Sie sich mit der nächsten Nieder-

lassung oder mit dem Stammhaus in Verbindung.

Lesen Sie diese Betriebsanleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Betriebsanlei-

tung an einem für alle Benutzer jederzeit zugänglichen Platz auf. Bitte unterstützen Sie uns, diese Betriebsan-

leitung zu verbessern.

Lieferumfang

1 Betriebsanleitung 70.1050.0

1 Geräteausführung identifizieren

(1)Grundausführung

701050/ JUMO ecoTRON T

(2) Grundtypergänzung

Ausführung

8werkseitig eingest.,konfigurierbar innerhalb der Messeingangsgruppe

9 nach Kundenangaben konfiguriert

Messeingangsgruppe1

1Pt 100 in Zweileiterschaltung

Pt 1000 in Zweileiterschaltung

KTY2X-6

2Fe-CuNi „J“

Fe-CuNi „L“

NiCr-Ni „K“

30 ... 20 mA

4 ... 20 mA

40 ... 10 V

Anzahl derRelais

1 1Relais Wechsler 10A/230V

(3) Spannungsversorgung

02 AC 230V +10/-15% 48 ... 63Hz

05 AC 115V +10/-15% 48 ... 63Hz

31 DC 12 ... 24V +15/-15% oder AC 24V +15/-15%, 48..63Hz

(4) Typenzusätze

000 keine

061 UL-Zulassung

(1) (2) (3) (4)

Bestellschlüssel / - /

Bestellbeispiel 701050 / 811 - 02 / 000

werkseitig eingestellt

1.) Messeingangsgruppen untereinander nicht umschaltbar

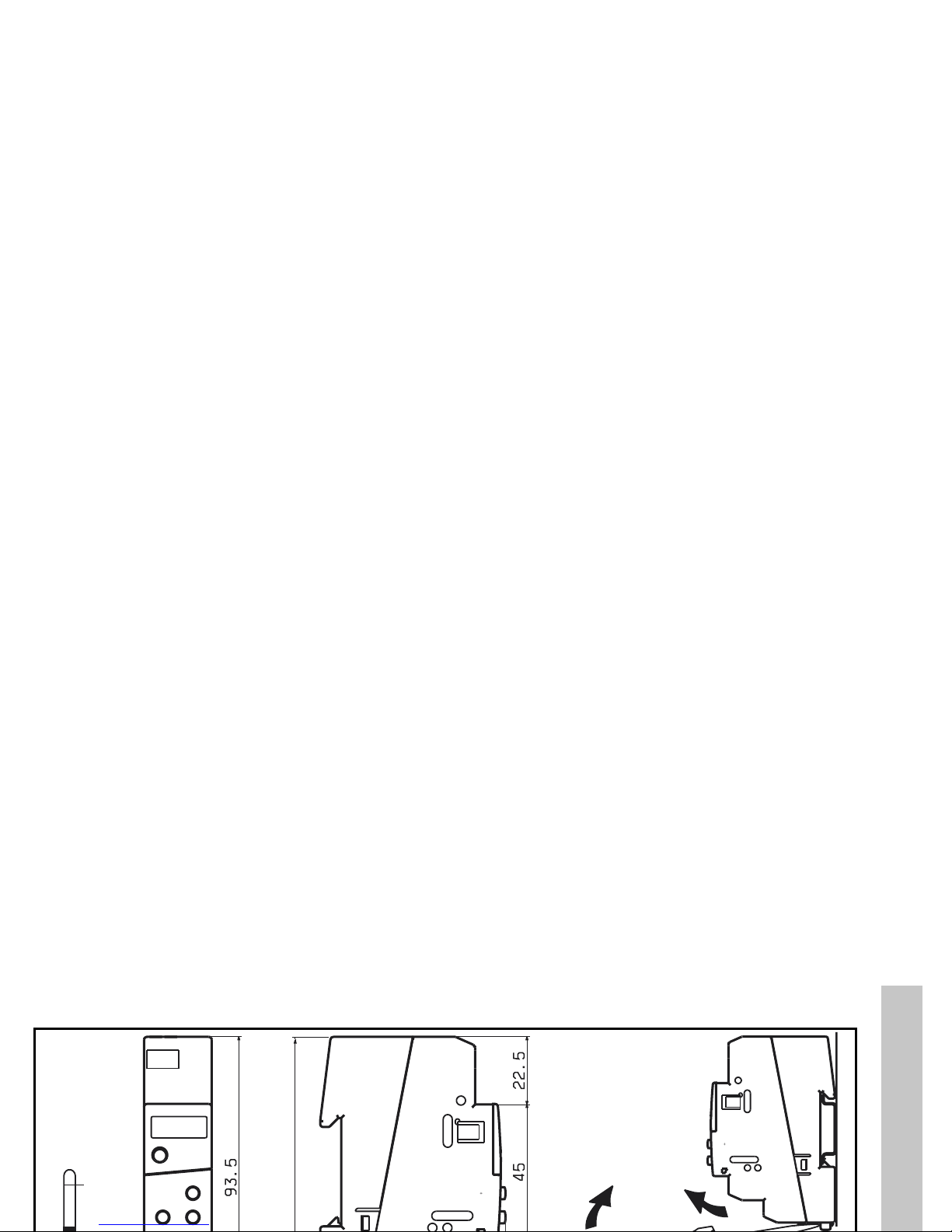

2 Montage

≤75

°C

(1) (2)

Demontage

3 Elektrischer Anschluss

3.1 Installationshinweise

-Bei der Wahl des Leitungsmaterials, bei der Installation, bei der Absicherung und beim elektrischen Anschluss des

Gerätes sind die Vorschriften der VDE 0100 „Bestimmungen über das Errichten von Starkstromanlagen mit Nennspan-

nungen unter 1000 V“ oder die jeweiligen Landesvorschriften zu beachten.

-Der elektrische Anschluss darf nur von Fachpersonal durchgeführt werden.

-Die elektromagnetische Verträglichkeit entspricht den in den technischen Daten aufgeführten Normen und Vorschriften.

-Das Gerät ist nicht für die Installation in explosionsgefährdeten Bereichen geeignet und muß in ein Brand- /Elektrisches

Schutzgehäuse eingebaut werden.

-Neben einer fehlerhaften Installation können auch falsch eingestellte Werte am Gerät (Sollwert,

Daten der Parameterebene) den nachfolgenden Prozeß in seiner ordnungsgemäßen Funktion beeinträchtigen oder zu

Beschädigungen führen. Es sollten daher immer vom Gerät unabhängige Sicherheitseinrichtungen, z. B. Überdruckven-

tile oder Temperaturbegrenzer/-wächter vorhanden und die Einstellung nur dem Fachpersonal möglich sein (Parameter

für die Bedienung sperren). Bitte in diesem Zusammenhang die entsprechenden Sicherheitsvorschriften beachten. Bei

ungünstiger Verstellung der Parameter ist theoretisch eine instabile Regelung möglich. Der erreichte Istwert sollte daher

auf seine Stabilität hin kontrolliert und Kenntnisse über die Regelstrecke gesammelt werden.

-Der Lastkreis muss auf den maximalen Relaisstrom abgesichert sein, um im Fall eines dortigen Kurzschlusses ein Ver-

schweißen der Ausgangsrelais zu verhindern.

-Keine weiteren Verbraucher an die Schraubklemmen für die Spannungsversorgung des Gerätes anschließen.

-Die äußere Absicherung der Spannungsversorgung sollte, abhängig vom Leitungsquerschnitt, einen Wert von 1A nicht

unterschreiten. Das Gerät 2-polig vom Netz trennen, wenn bei Arbeiten spannungsführende Teile berührt werden kön-

nen (z.B über einen separaten Netzschalter).

-Spannungsversorgung Messeingang und Spannungsversorgung

AC 230V und AC115V kurzschlussfest galvanisch voneinander getrennt

DC 12 ... 24V und AC 24V nicht kurzschlussfest nicht galvanisch voneinander getrennt

3 Elektrischer Anschluss

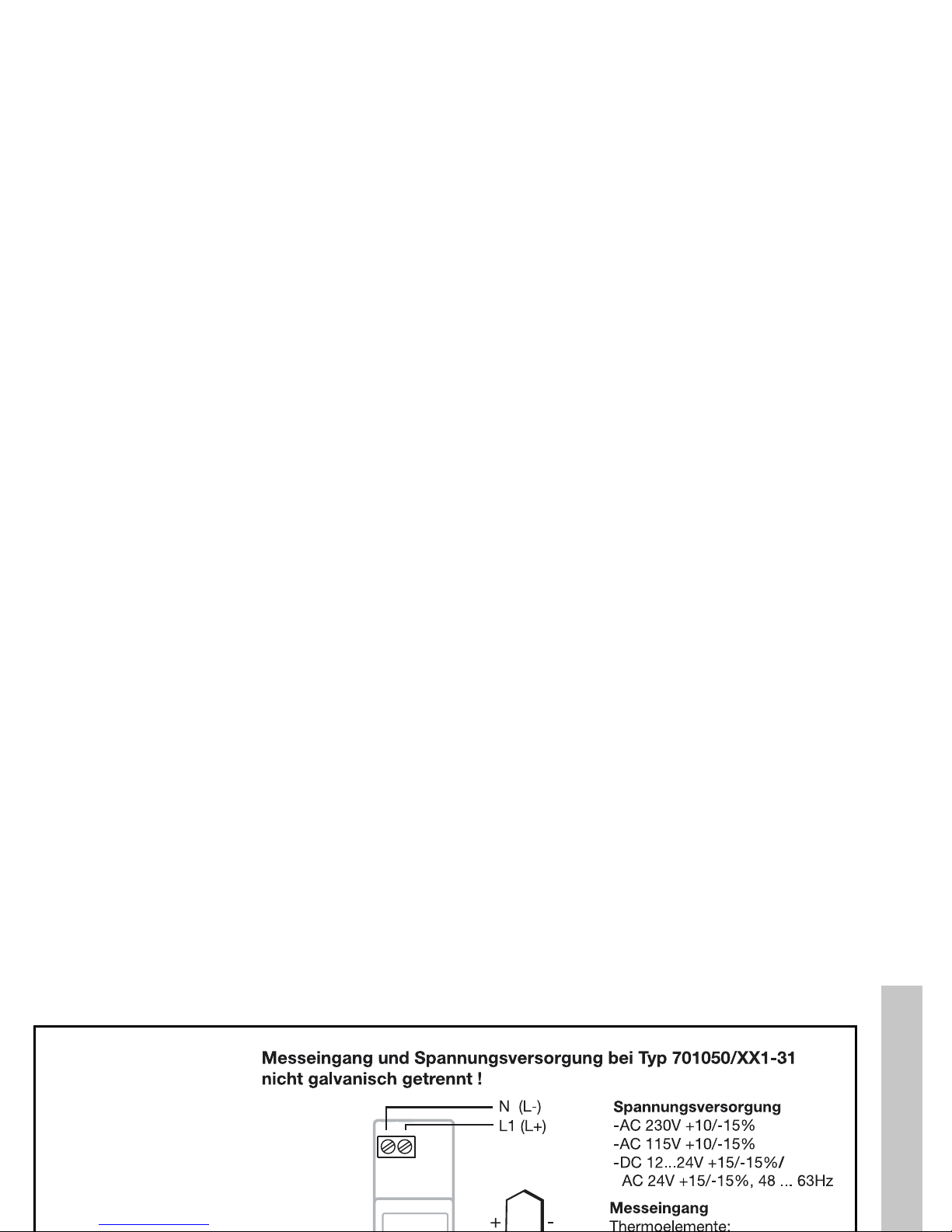

3.2 Anschlussplan

VDer elektrische Anschluss

darf nur von Fachpersonal

durchgeführt werden!

4 Gerät in Betrieb nehmen

4.1 Anzeige- und Bedienelemente

hSpannungsversorgung anlegen, alle Segmente leuchten zum Test zweimal auf (Segmenttest).

Ist am Gerät alles korrekt angeschlossen, zeigt es den aktuellen Istwert an.

Erscheint eine Alarmmeldung, siehe Kapitel 7 „Alarmmeldungen“.

Das Relais arbeitet je nach eingestellter Reglerart, siehe Kapitel 4.2 „Gerätefunktionen einstellen (Parameterebene)“.

LC-Display 6 mm hohe dreistellige Neunsegmentanzeige und

Symbole für Temperatureinheit

LED K1 LED K1 leuchtet, wenn das Relais angezogen ist.

LED K1 erlischt, wenn das Relais abfällt.

Tas t en Programmieren

Wert vergrößern

Bedienstatus in Freigabeebene wählen

Wert verkleinern

Bedienstatus in Freigabeebene wählen

Setup-

Schnittstelle

Das Gerät wird über ein PC-Interface mit TTL/RS232

Umsetzer und

Adapter (3-polige Stifte) mit einem PC verbunden

4 Gerät in Betrieb nehmen

4.2 Gerätefunktionen einstellen (Parameterebene)

In der Parameterebene werden Gerätefunktionen und Werte eingestellt.

h3 Sekunden lang drücken und es erscheint abwechselnd .

hCode 72 für den Zugang zur Parameterebene mit den Tasten und einstellen.

Je länger die Taste gedrückt wird, desto schneller verändert sich der Wert.

hMit quittieren,

Parametername und Wert erscheinen abwechselnd, z.B. .

hMit den Tasten und Wert im angegebenen Wertebereich einstellen.

hEinstellungen mit quittieren.

hNächsten Parameter einstellen, siehe Funktionsübersicht auf der ersten Innenseite.

HTimeout:

Wird 60 Sekunden lang keine Taste bedient, schaltet das Gerät automatisch in die Istwertanzeige zurück,

siehe Funktionsübersicht auf der ersten Innenseite.

HAusblendung von Parametern:

In der folgenden Tabelle sind alle Parameter für jeden Gerätetyp aufgeführt.

Je nach Typenbezeichnung auf dem Typenschild, werden nicht benötigte Parameter ausgeblendet.
