JETI model DUPLEX REX3 Manuel utilisateur
COMPLEX RADIO CONTROL SYSTEM
COMPLEX RADIO CONTROL SYSTEM
®
Uživatelský manuál .............. 3Uživatelský manuál .............. 3Uživatelský manuál .............. 3
CZ
Přijímače REX
02/2023
Bedienungsanleitung .......... 39Bedienungsanleitung .......... 39Bedienungsanleitung .......... 39
DE
Empfänger REX
User Manual .................... 20User Manual .................... 20User Manual .................... 20
EN
Receivers REX
1
COMPLEX RADIO CONTROL SYSTEM
2
COMPLEX RADIO CONTROL SYSTEM
CZ ver. 2022-12 / FW1.16
3.2 Párování ............................................................................................ 08
1. Úvod ........................................................................................................... 04
3.1 Napájecí napětí a příklady zapojení ........................................... 07
3.3 Provoz přijímačů v režimu „Clone” ............................................ 08
4. Nastavení přijímače .............................................................................. 10
4.1 Nastavování přijímačů REX z menu vysílače ............................. 10
4.1.1 Hlavní nastavení ...............................................................10
4.1.3 Alternativní konfigurace pinů .........................................12
4.1.4 Výstupy přijímače ..............................................................13
2.2 Přijímače 900MHz ........................................................................... 06
3. Instalace .................................................................................................... 07
5.1 Hlavní nastavení .............................................................................15
5.2 Alternativní konfigurace pinů .....................................................16
6. Aktualizace přijímače ......................................................................17
2.1 Přijímače 2,4GHz ............................................................................. 05
4.1.2 Fail-Safe ...............................................................................11
2. Technická data ........................................................................................ 05
5. Nastavení přijímačů RSAT 900/NG .............................................15
CZ
Obsah:
3
COMPLEX RADIO CONTROL SYSTEM
1 Úvod Česky
Portfolio společnosti JETI model obsahuje pestrou nabídku
elektronického zařízení pro modely, jako jsou regulátory napětí,
regulátory otáček motoru, zařízení zobrazení telemetrických
dat, telemetrické senzory a v neposlední řadě DC/DS vysílače.
- uživatelsky nastavitelné výstupy
- podpora protokolů EX Bus, S.Bus, PPM+, PPM-, UDI 12, UDI 16
- integrovaná telemetrie pro napětí, sílu a kvalitu signálu
DUPLEX REX je modernizovaná řada přijímačů a satelitních
přijímačů určená pro provoz s vysílači řady DUPLEX DC/DS nebo s
vysílačovými moduly řady DUPLEX Tx pracujících v pásmu 2,4 GHz
i 900 MHz.
- široký rozsah napájení
- kompaktní rozměry a nízká hmotnost
Charakteristické vlastnosti:
- snadná konfigurace přímo z vysílače DUPLEX
- integrovaný expandér pro připojení telemetrických senzorů
- moderní konstrukce s dlouhou perspektivou díky aktualizacím
software
Přijímače REX
CZ
4
COMPLEX RADIO CONTROL SYSTEM
Základní data
REX3
REX6
REX7
REX7S**
REX9S**
REX10
REX12*
Rozměry [mm]
40x22x7
38x25x11
42x28x11
60x16x13
60x16x13
51x28x11
51x28x11
Hmotnost [g]
7
11
13
13
13
16
24
Délka antény [mm]
2x100
2x100
2x200
2x200
2x200
2x200
2x400
Počet kanálů
3
6
7
7
9
10
12
Provozní teplota [°C]
-10 +85
-10 +85
-10 +85
-10+85
-10+85
-10 +85
-10 +85
Napájecí napětí [V]
3,5 – 8,4
3,5 – 8,4
3,5 – 8,4
3,5 – 8,4
3,5 – 8,4
3,5 – 8,4
3,5 – 8,4
Průměrný proud [mA]
70
75
75
75
75
75
75
Přenos
telemetrických dat
Ano
Ano
Ano
Ano
Ano
Ano
Ano
Programování
DC/DS
JETIBOX
DC/DS
JETIBOX
DC/DS
JETIBOX
JETIBOX
DC/DS
DC/DS
JETIBOX
DC/DS
JETIBOX
DC/DS
JETIBOX
Podpora satelitů Rsat
Ano
Ano
Ano
Ano
Ano
Ano
Ano
Maximální výstupní
výkon [dBm]
15
15
15
15
15
15
15
Citlivost přijímače [dBm]
-106
-106
-106
-106
-106
-106
-106
Kmitočet [MHz]
2400-2483
2400-2483
2400-2483
2400-2483
2400-2483
2400-2483
2400-2483
2.1 Přijímače 2.4 GHz
CZ
* - xternal ower onnectorEPC E P C
- přijímač má napájecí kabely s konektorem MPX
* - lim- štíhlý přijímač pro montáž do úzkých trupů *S S
2 Technická data
5
COMPLEX RADIO CONTROL SYSTEM
2.1 Přijímače 900 MHz
CZ
Upozornění:
Satelitní přijímače RSAT900 a RSAT900NG nejsou vzájemně
kompatibilní. Satelitní přijímač RSAT900NG je kompatibilní s
vysílači DUPLEX DS 12, DUPLEX DC/DS 16II a DUPLEX DC/DS
24II. Pro ostatní modely vysílačů DUPLEX je určený satelitní
přijímač RSAT900.
Základní data
Rsat 900
Rsat 900 NG
Rozměry [mm]
40x22x7
40x22x7
Hmotnost [g]
11
11
Délka antény [mm]
2x300
2x260
Počet výstupních kanálů
3
3
Provozní teplota [°C]
-10 do+85
-10 do+85
Napájecí napětí [V]
3,5 – 8,4
3,5 – 8,4
Průměrný proud [mA]
70
50
Přenos telemetrických dat v reálném čase
Ano
Ano
Programování
DC/DS/JETIBOX
DC/DS
Podpora přijímačových satelitů Rsat
Ano
Ne
Maximální výstupní výkon [dBm]
14
14
Citlivost přijímače [dBm]
-110
-120
Kmitočet [MHz]
863 - 870 (EU)
863 - 870 (EU)
6
COMPLEX RADIO CONTROL SYSTEM
3.1 Napájecí napětí
Přijímače řady REX mají povolený rozsah napájecího napětí 3,5-
8,4V. Napětí tedy můžete optimalizovat podle povoleného
napájecího napětí použitých serv.
- pokud je přijímač vybaven silovými napájecími kabely s
konektorem MPX, použijte jej k napájení přednostně

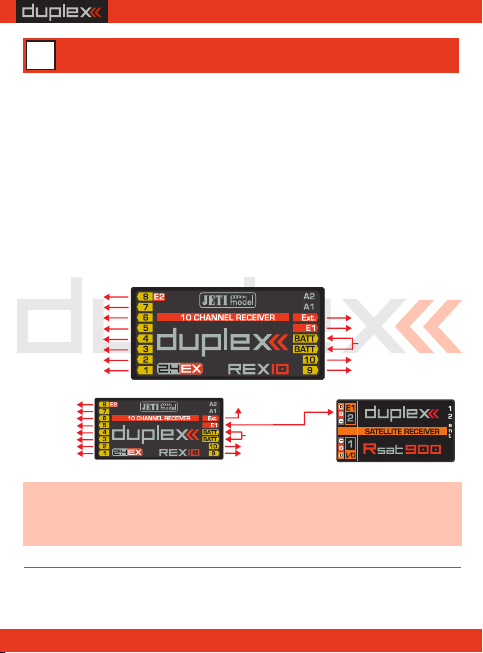

Příklady zapojení:
- pokud má přijímač vstupy označené jako BATT, použijte je k
napájení přednostně
3 Instalace
ACU 3,5-8,4V
senzor
párování, senzor
servo
servo
servo
servo
servo
servo
servo
servo
servo
servo/senzor
EX Bus
ACU 3,5-8,4V
senzor
servo
servo
servo
servo
servo
servo
servo
servo
servo
servo/senzor
EX Bus vstup
- zapojení satelitního přijímače RSAT900 a RSAT900NG je shodné
Poznámka:
7
COMPLEX RADIO CONTROL SYSTEM CZ
3.2 Párování
4. Vyjměte z přijímače párovací propojku
2. Zapněte přijímač– (k přijímači připojte správné napájecí napětí).
Během následujících 60-ti sekund lze přijímač spárovat. Po
uplynutí 60 sekund přijímač režim párování ukončí a proces
párování se musí provést znovu od kroku 1.
3. Zapněte vysílač - ten ohlásí dvojím pípnutím nebo uživatelem
nastaveným hlášením spárování s přijímačem.
Po párování je do jedné uzavřené skupiny spojen konkrétní
vysílač, konkrétní přijímač a model, který byl při párování ve
vysílači aktivní.
Postup:
V případě použití nového přijímače nebo vysílače je nutné zařízení
spárovat.
3.3 Provoz přijímačů v režimu „Clone”
Pokud se vám párování nepodaří, vypněte vysílač i přijímač a
opakujte postup od bodu 1.
1. Zasuňte propojku BIND PLUG (je přiložena v balení) do výstupu
přijímače Ext.
Systém Duplex umožňuje s jedním modelem spárovat libovolné
množství přijímačů. Vždy jeden přijímač, který současně přenáší
telemetrická data, musí být v režimu „Normal”. Všechny ostatní
musí být ručně přepnuty do režimu „Clone”.
8
COMPLEX RADIO CONTROL SYSTEM
2. V m e n u v y s í l a č e
„M e nu/ Apl i kac e/ J et i b ox/ ”
tlačítky F1-F4 nalistujte položku
„RX/Main Setting/RX mode” a
zvolte „Clone”. Vypněte přijímač i
vysílač.
Postup nastavení (podrobnosti viz kapitola 3.2):
1. Spárujte vysílač s přijímačem, který
bude v režimu „Clone”.
3. Spárujte vysílač s přijímačem, který bude v režimu „Normal”,
vypněte přijímač i vysílač.
4. Zapněte vysílač a současně oba přijímače.
CZ
V tomto režimu se musí oba přijímače vždy zapínat současně.
Přepnutí přijímače z režimu „Clone” do režimu „Normal” je
možné stejným postupem, ale během něj musí být v přijímači
(vstup Ext.) po celou dobu ponechána párovací propojka.
Upozornění:
9
COMPLEX RADIO CONTROL SYSTEM CZ
4.1 Nastavování přijímačů REX z menu vysílače
V e š k e r é n a s t a v o v á n í s e p r o v á d í v m e n u v y s í l a č e
„Menu/Model/Připojená zařízení/REX”.
Doporučené nastavování přijímačů REX je přímo z menu vysílače
DUPLEX. Přijímače lze nastavovat i pomocí zařízení JETIBOX,
JETIBOX PROFI nebo pomocí emulátzoru JETIBOXu ve vysílačích
DUPLEX.
4 Nastavení přijímače
4.1.1 Hlavní nastavení
Výstupní perioda - nastavení periody
s i g n á l u p r o s e r va . P ř i n i ž š í c h
hodnotách mají serva rychlejší reakci a
větší spotřebu. U analogových serv je
d o p o r u č e n á p e r i o d a 2 0 m s , u
digitálních „Auto”.
Počet kanálů - nastavení počtu kanálů
pro výstup PPM.
10
