Jensen MP7610XMi Manuel utilisateur
10A
iAUX Audio InputiAUX Audio Input
3.5mm
iAUX-IN

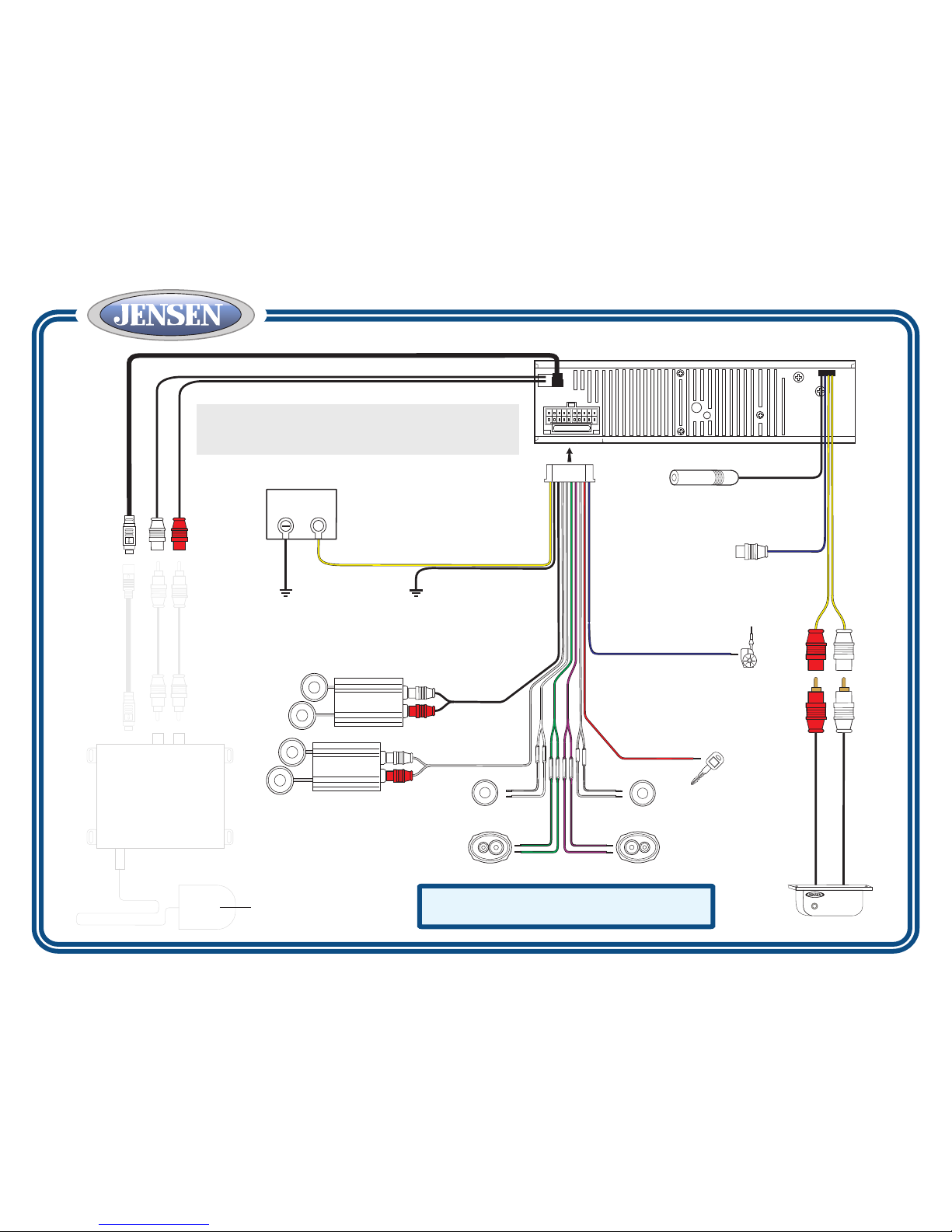

IMPORTANT: Incorrect wiring connections can damage
the unit. Follow the wiring instructions carefully, or have
the installation handled by an experienced technician.
CHASSIS GROUND
BATTERY
RCA OUTPUT
Connect to an
optional amplifier.
AMP
)
-
( )
(+
Connect the black wire to the factory ground wire. If a
factory ground wire is not provided, locate a clean,
unpainted metal part of the dash and secure the ground
wire with a "ring" terminal and a sheet metal screw.
Connect the yellow wire to the battery
or 12 volt power source that is always
live. This wire MUST be connected
for the radio to work.
AMP
SPEAKERS
Left Front Right Front
Left Rear Right Rear
ACCESSORY
Connect the red wire to the
factory Accessory or Ignition wire,
which receives power when the
key is turned on.
POWER ANTENNA/
REMOTE AMP TURN ON LEAD
Positive (+) 12VDC output when the
head unit is turned on. Connect the
blue wire to a motorized antenna or
to an amplifier.
Connect to the factory or aftermarket
antenna lead. (Optional extensions or
adapters may be necessary depending
on the type of vehicle you have).
ANTENNA JACK
SUBWOOFER OUTPUT
®
XM DIRECT TUNER
(sold separately)
®
XM ANTENNA
(sold separately)
CABLES SOLD
SEPARATELY
®
XM DIRECT
CONNECT
CABLE
Need help? For technical assistance, call the Jensen
customer support line at 1-800-323-4815.
®
XM AUDIO
INPUT
AUXILIARY
INPUT
MP7610XMi Receiver Quick Start Guide
10A
iAUX ENTRADA AUDIO
3.5mm
iAUX-IN
IMPORTANTE: Una conexión incorrecta de los cables puede dañar
la unidad. Siga las instrucciones del cableado cuidadosamente o
haga que un técnico experto realice la instalación.
AMP
)
-
( )
(+
AMP
SALIDA DE SUBWOOFER
Para la asistencia técnica, llame la línea de ayuda de
cliente de Jensen en 1-800-323-4815.
AUXILIARES
DE ENTRADA
MP7610XMi Guía Rápida Del Comienzo
BATERíA
Conectar el cable de energía
permanente 12V PLUS a un cable vivo
con 12 voltios en el vehículo. El
alambre debe ser conectado.
CABLE A TIERRA
Conecte de forma segura el cable a Tierra a una parte metálica del
chasis. Si no puede encontrar un perno o tornillo existente al cual
ajustarlo, realice un orificio con un taladro en una superficie
metálica y asegúrelo con un tornillo. Para asegurar una buena
toma a tierra, quite cualquier pintura o grasa de las áreas donde el
cabe hará contacto con la superficie.
SALIDAS DE RCA
Conecte con un
amplificador opcional para
ampliar el sistema.
CABLE DE ENCENDIDO ACC
Conecte a un circuito de voltios +12 que
solamente esté activo cuando la ignición
esté encendida.
CABLE DE CONEXIÓN DE
ANTENA
Conectar a una antena motorizada
(encendida) y/o a una toma
remota de encendido para un
amplificador.
Conecte con el plomo de la antena de
la fábrica. (Las extensiones opcionales
o los adaptadores pueden ser necesarios.)
CONECTADOR DE LA ANTENA
ALTAVOCES
Delantero Izquierdo Delantero Derecho
Posterior Izquierdo Posterior Derecho
®
ANTENA DE XM
(vendido por separado)
CABLES VENDIDO
POR SEPARADO
CABLE DE
DIRECTA
®
CONECTA XM
®
XM ENTRADA
AUDIO
SINTONIZADOR
DIRECTO
®
DE LA XM
(vendido por
separado)
10A
ENTRÉE AUDIO iAUXENTRÉE AUDIO iAUX
3.5mm
iAUX-IN
IMPORTANT: Des connexions câblage incorrectes peuvent
nuire à l'appareil. Suivez les instructions de câblage avec
soin ou faites installer par un technicien expérimenté.
AMP
)
-
( )
(+
AMP
Pour l'assistance technique, appelez la ligne de
support à la clientèle de Jensen à 1-800-323-4815.
MP7610XMi Guide Rapide de Début
CABLE DE TERRE
CABLE PUISSANCE ACC
BATTERIE
Reliez le fil noir au fil de masse d'usine ou une pièce propre et
non peinte en métal du tableau de bord, et fixez le fil de
masse avec une borne d'anneau et une vis en
métal de feuille.
Connectez à la batterie ou à une source
d’alimentation 12 volts tougours sous
tension. La radio ne fonctionnera
pas si ce fil n’est pas branché.
Branchez à un circuit +12 V qui se
met sous tension lorsque l'allumage
de la voiture est en marche.
CABLE ANTENNE PUISSANCE
Connecté à l'antenne motorisée
(câble) et/ou à un fil temps de
fermeture pour un amplificateur.
Reliez à l'antenne d'usine. (Les adapteurs
facultatifs peuvent être nécessaires.)
CONNECTEUR D'ANTENNE
CÂBLE
É É
VENDUS
S PAR MENT
HAUT PARLEURS
Devant Gauche Devant Droite
Arrière Gauche
Arrière Droite
SORTIES
DE RCA
Reliez à un amplificateur
facultatif pour augmenter
le système.
ENTRÉE
AUXILIAIRE
CÂBLE DE
CONNEXION
®
DIRECTE XM
ENTRÉE
®
AUDIO XM
®
TUNER DIRECT XM
(vendus séparément)
®
XM ANTENNE
(vendus séparément)
RENDEMENT
SUBWOOFER
