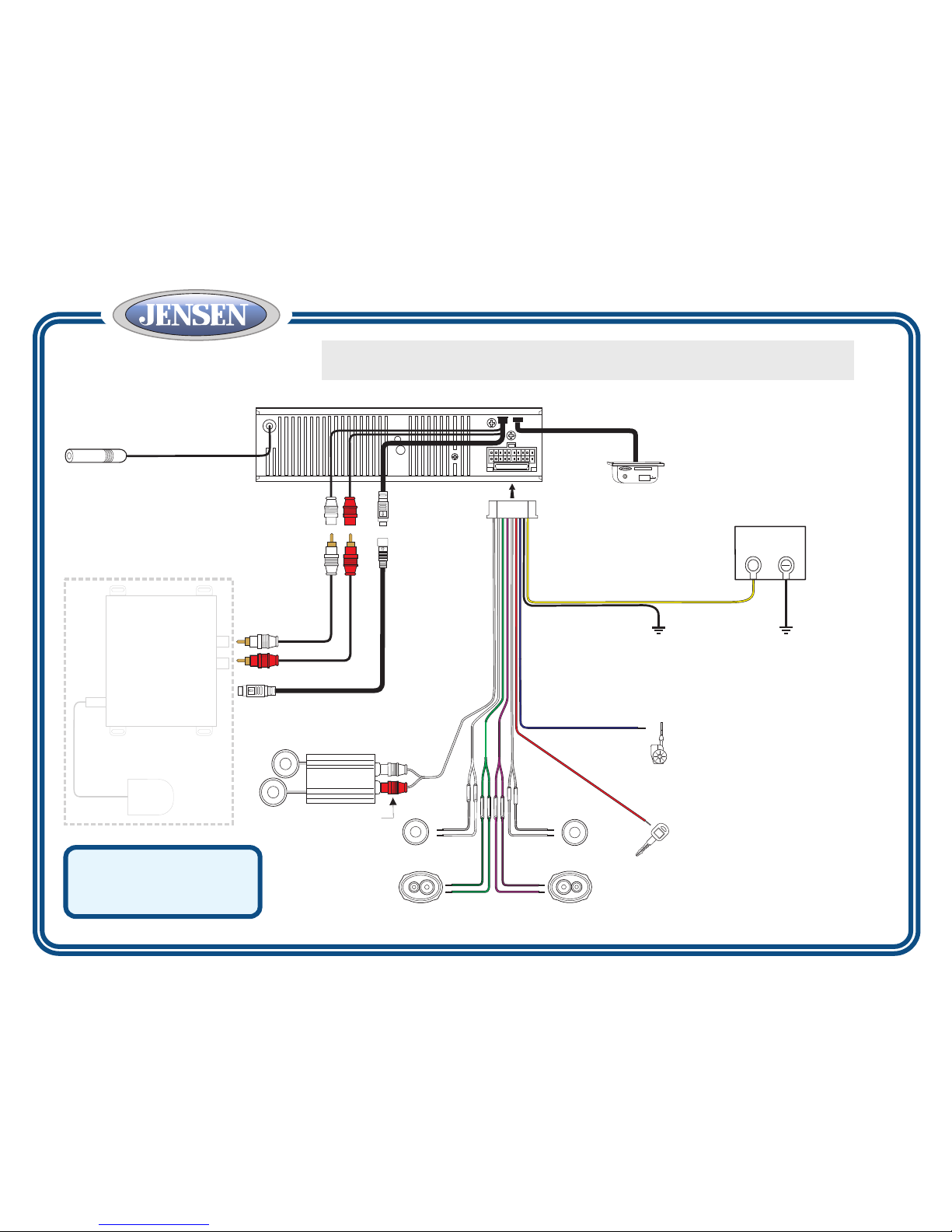

MP5720USB Quick Start Guide
Need help?
For technical assistance, call
the Jensen customer
support line at 1-800-323-4815.
IMPORTANT: Incorrect wiring connections can damage the unit. Follow the wiring
instructions carefully, or have the installation handled by an experienced technician.
10A AUXILIARY
INPUT
®
XM DIRECT
CONNECT
CABLE
ACCESSORY
Connect the red wire to the factory
Accessory or Ignition wire, which
receives power when the key is
turned on.
POWER ANTENNA/
REMOTE AMP TURN ON LEAD
Positive (+) 12VDC output when the head
unit is turned on. Connect the blue wire to
a motorized antenna or to an amplifier.
CHASSIS GROUND
Connect the black wire to the factory ground wire.
If a factory ground wire is not provided, locate a
clean, unpainted metal part of the dash and secure
the ground wire with a "ring" terminal and a sheet
metal screw.
)
-
( )
(+
BATTERY
Connect the yellow wire to the battery
or 12 volt power source that is always
live. This wire MUST be connected
for the radio to work.
SPEAKERS
Left Front Right Front
Left Rear Right Rear
RCA OUTPUT
Connect to an
optional amplifier.
AMP
ANTENNA JACK
Connect to the factory or aftermarket
antenna lead. (Optional extensions or
adapters may be necessary depending
on the type of vehicle you have)
®
XM AUDIO
INPUT
TERK XMD1000
(sold separately)
®
XM ANTENNA
(sold separately)
iA UXiA UX
3.5mm
iAUX-IN
2
IMPORTANTE: Una conexión incorrecta de los cables puede dañar la unidad. Siga las
instrucciones del cableado cuidadosamente o haga que un técnico experto realice la instalación.
Para la asistencia técnica,
llame la línea de ayuda
de cliente de Jensen en
1-800-323-4815.
MP5720USB Guía Rápida Del Comienzo
10A ENTRADA
AUXILIAR
CABLE DE
DIRECTA
®
CONECTA XM
CABLE A TIERRA
Conecte de forma segura el cable a Tierra a una
parte metálica del chasis. Si no puede encontrar un
perno o tornillo existente al cual ajustarlo, realice un
orificio con un taladro en una superficie metálica y
asegúrelo con un tornillo. Para asegurar una buena
toma a tierra, quite cualquier pintura o grasa de las
áreas donde el cabe hará contacto con la superficie.
AMP
®
XM ENTRADA
AUDIO
TERK XMD1000
(vendido por
separado)
®
ANTENA DE XM
(vendido por separado)
CONECTADOR DE LA ANTENA
Conecte con el plomo de la antena de
la fábrica.
)
-
( )
(+
BATERíA
SALIDAS DE RCA
Conecte con un
amplificador opcional
para ampliar
el sistema.
Conectar el cable de energía
permanente 12V PLUS a un cable vivo
con 12 voltios en el vehículo. El
alambre debe ser conectado.
CABLE DE CONEXIÓN DE ANTENA
Conectar a una antena motorizada
(encendida) y/o a una toma remota
de encendido para un amplificador.
Conecte a un circuito de voltios +12 que
solamente esté activo cuando la ignición
esté encendida.
CABLE DE ENCENDIDO ACC
ALTAVOCES
Delantero Izquierdo Delantero Derecho
Posterior Izquierdo Posterior Derecho
iA UXiA UX
3.5mm
iAUX-IN
2
Pour l'assistance technique,
appelez la ligne de
support à la clientèle de Jensen
à 1-800-323-4815.
IMPORTANT: Des connexions câblage incorrectes peuvent nuire à l'appareil. Suivez les
instructions de câblage avec soin ou faites installer par un technicien expérimenté.
MP5720USB Guide Rapide De Début
10A ENTRÉE
AUXILIAIRE
CÂBLE DE
CONNEXION
®
DIRECTE XM
CABLE DE TERRE
Reliez le fil noir au fil de masse d'usine ou une
pièce propre et non peinte en métal du tableau
de bord, et fixez le fil de masse avec une borne
d'anneau et une vis en métal de feuille.
)
-
( )
(+
AMP
ENTRÉE
®
AUDIO XM
TERK XMD1000
(vendus séparément)
®
XM ANTENNE
(vendus séparément)
CONNECTEUR D'ANTENNE
Reliez à l'antenne d'usine. (Les adapteurs
facultatifs peuvent être nécessaires.)
BATTERIE
Connectez à la batterie ou à une source
d’alimentation 12 volts tougours sous
tension. La radio ne fonctionnera
pas si ce fil n’est pas branché.
CABLE ANTENNE PUISSANCE
Connecté à l'antenne motorisée (câble)
et/ou à un fil temps de fermeture
pour un amplificateur.
Branchez à un circuit +12 V qui se
met sous tension lorsque l'allumage
de la voiture est en marche.
CABLE PUISSANCE ACC
SORTIES DE RCA
Reliez à un amplificateur
facultatif pour augmenter
le système.
HAUT PARLEURS
Devant Gauche Devant Droite
Arrière Gauche
Arrière Droite
iA UXiA UX
3.5mm
iAUX-IN
2
