JBL Control Control 26CT Manuel utilisateur

JBL Incorporated, 8500 Balboa Boulevard, P.O. Box 2200, Northridge, California 91329 U.S.A.

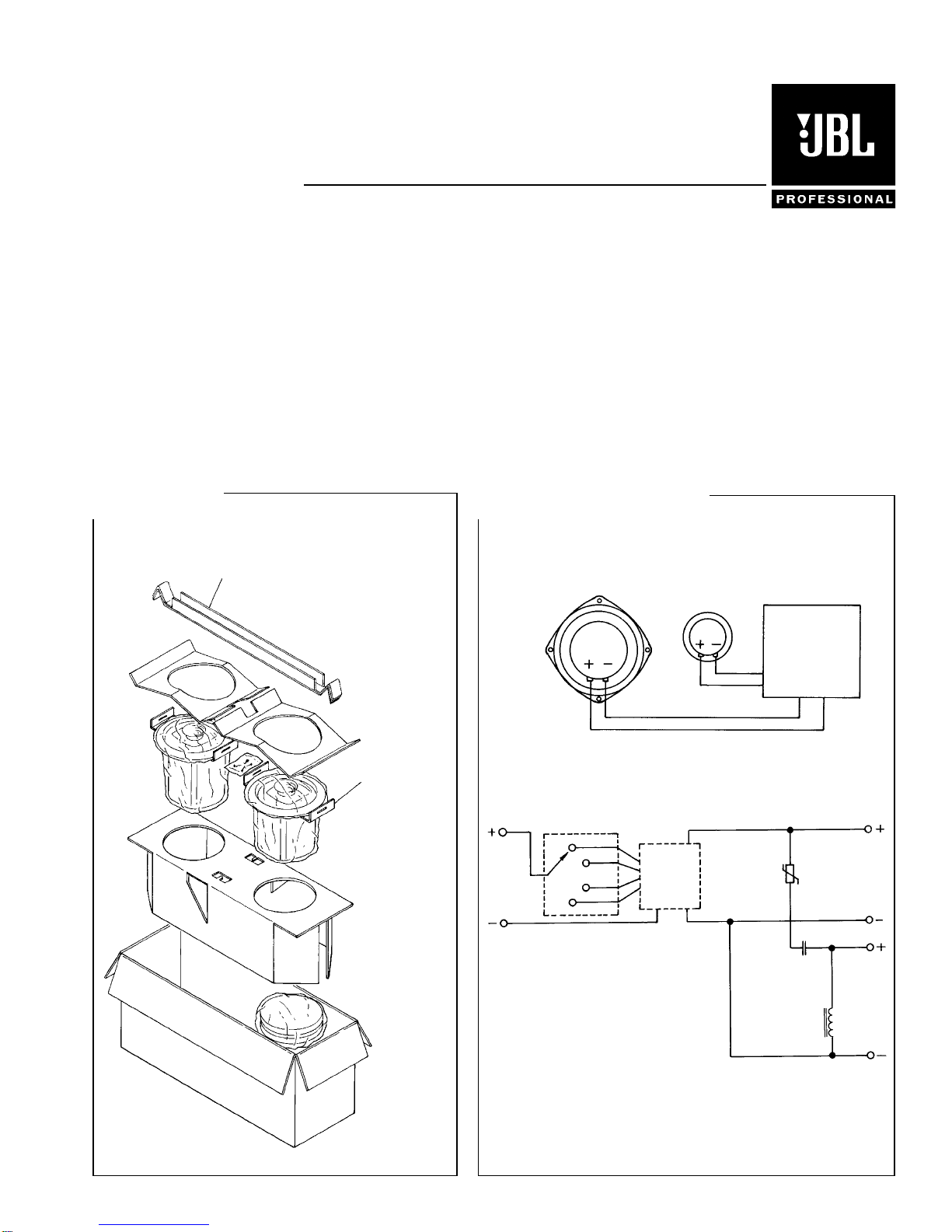

JBL CONTROL 26CT REV E

PACKAGE WIRING DIAGRAM

05-03

Technical Manual

JBL CONTROL 26CT

SPECIFICATIONS

ACOUSTIC & ELECTRICAL SPECIFICATIONS:

• Nominal Impedance: 16 ohms

• Power Capacity: 140W Continuous Program

• Frequency Range: 75 Hz to 20 kHz

• Sensitivity: 89 dB, 1 Watt @ 1 Meter

• Crossover Frequency: 4 kHz

SYSTEM COMPONENTS:

• Cabinet:

• Grille: 389-00029-01

• Woofer, Tweeter 152mm (6in.)

Transducer: 124-16000-00

• DC Resistance: 12.8 ohms

• Taps 60W, 30W, 15W and 7.5W at 70V

60W, 30W, and 15W at 100V

SYSTEM COMPONENTS:

(cont’d)

• Crossover Network: 129-20048-00

AURAL SWEEP TEST SPECIFICATIONS:

A. System Aural Sweep Test: 12.0V*Input, 75 Hz to 20 kHz

PHYSICAL SPECIFICATIONS:

• Enclosure Dimensions: 210mm x 252mm Dia.

(8.3 x 9.9 in. Dia.)

• Shipping Weight: 24 lbs. (10.88 kg.) (in Pairs)

WARRANTY INFORMATION:

• Refer to Warranty Statement packed with each product.

Warranty 59660

Owners Manual

CEILING SPKRMAN

Ceiling Rails (4)

888-00062-00

C-Bracket (2)

888-00061-02 SCHEMATIC 129-20048-00

Network

129-20048-00

Woofer, Tweeter

124-16000-00

RED

BLK

WHT

Woofer

Tweeter

RED

BLK

RED

NOTE:

All Models with Line Transformers are Tested at the Lowest Power Position

(3.7W/70V for the 24CT, and 7.5W/70V for Both the 26CT and 19CST Models),

with a Reversed Transformer in the Same Power Position Between the

Speaker and the Amplifier.

SW YEL

GRN

BLK

ORG

VIO

BLU

WHT

BLK

INPUT

0.445mH

2.0µF

PCT

RXE065

562-00036-00

JBL CONTROL 26CT

COMPONENT EXPLODEDVIEW

Seismic Bracket

Assembly

396-00006-00

396-00007-00

Can

885-00047-00

Grille

389-00029-01

Woofer, Tweeter

With Horn

124-16000-00

Transformer Switch

Assembly

562-00036-00

Baffle

Not for Sale

Input Connector

424-00092-00

Switch Cover

923-00019-01

Mounting Tab (4)

885-00050-00

Crossover Network

129-20048-00
