JBL JRX125 Manuel utilisateur

JBL Incorporated, 8500 Balboa Boulevard, P.O. Box 2200, Northridge, California 91329 U.S.A.

JRX125

REV A

PACKAGE WIRING DIAGRAM

01-04

Technical Manual

JBL JRX125

SPECIFICATIONS

ACOUSTIC & ELECTRICAL SPECIFICATIONS:

• Nominal Impediance: 4 ohm

• Power Capacity: 500W, Peak Power Capacity 2000W

• Frequency Range: 35 Hz – 16 kHz (–10 dB)

• Sensitivity: 100 dB, 1 Watt @ 1 Meter

• Crossover Frequency: 2 kHz

SYSTEM COMPONENTS:

• Cabinet: Enclosure JRX125 ( Not For Sale)

• Grille: JRX125 352934-001

•Low Frequency 380mm (15in.) M115-8A (2) Cone

Transducer: Transducer (124-67001-01X)

• DC Resistance: 5.3 ohms

• High Frequency 25.4mm (1 in.) Exit Compression

Transsducer: Driver 2412H-1 (339013-001X)

SYSTEM COMPONENTS:

(cont’d)

• DC Resistance: 4.3 ohms

• Crossover Network: 352929-001

AURAL SWEEP TEST SPECIFICATIONS:

A. System Aural Sweep Test: 10.0V Input, 20 Hz to 20 kHz

B. L.F. Aural Sweep Test: 7.0V Input, 20 Hz to 1.2 kHz

C. H.F. Aural Sweep Test: 2.83V Input, 500 Hz to 20 kHz

PHYSICAL SPECIFICATIONS:

• Enclosure Dimensions: 1092.2mm x 463.6mm x 431.8mm D

(43.0 x 18.25 x 17.0 in.D.)

•Shipping Weight: 103.0 lbs. (46.7 kg.)

WARRANTY INFORMATION:

• Refer to Warranty Statement packed with each product.

Warranty 59660

Specification Sheet

352931-001

Filler, (2)

339021-001

Microfoam (4)

49790P

Carton

352930-001 YEL

GRN

WHT

WHT/BLK

YEL/BLK

GRN/BLK

YEL

GRN

WHT

RED

BLK

RED

BLK

YEL/BLK

GRN/BLK

WHT/BLK

Network

352929-001

Woofer (2)

M115-8A

(124-67001-01X) Driver, High Freq

2412H-1

(339013-001X)

Schematic JRX125 (352929-001)

1.8mH

0.16mH

Sk-3

Phone Jack

NL4 MP-1 Conn

LP1

J1 250

250

110

205

–1

LP2

4.8mH

12µF

16µF

4.0µF

16 ,

10W

Lower

Woofer

Top

Woofer

M115-8A

(2)

H. F.

2412H-1

JBL JRX125

COMPONENT EXPLODEDVIEW

Horn

338800-001

Woofer

M115-8A (2)

(124-67001-01X)

Pop Sticker

352932-001

Foot, (4)

924-00002-01

Screw (10)

883-41110-12

8 x 3/4

PAN PH PB

Screw (6)

882-51110-12

6 x 3/4

OV PH

Screw (16)

883-41110-16

8-32 X 1 PAN, PH, PB,

BLK ZINC, LCS Screw (12)

883-41110-12

8 x 3/4

PAN PH PB

Screw (4)

729-90001-16

No.12 x 1

Screw (12)

883-41110-16

8-32 X 1 PAN, PH, PB, BLK ZINC, LCS

Nameplate

352920-001

Driver, High Freq

2412H-1

(339013-001X)

Handle (2)

339018-002

Grille, JRX125

352948-001

Enclosure

(Not for Sale)

Network JRX125

352929-001

Table des matières

Autres manuels JBL Intervenants

JBL

JBL L110 Manuel utilisateur

JBL

JBL DD5500 Manuel utilisateur

JBL

JBL CL505 Manuel utilisateur

JBL

JBL Control 30 Manuel utilisateur

JBL

JBL VT4882DP-AN Manuel utilisateur

JBL

JBL Authentics L 16 Manuel utilisateur

JBL

JBL SRX725 Manuel utilisateur

JBL

JBL SYNTHESIS SAM1HF Manuel utilisateur

JBL

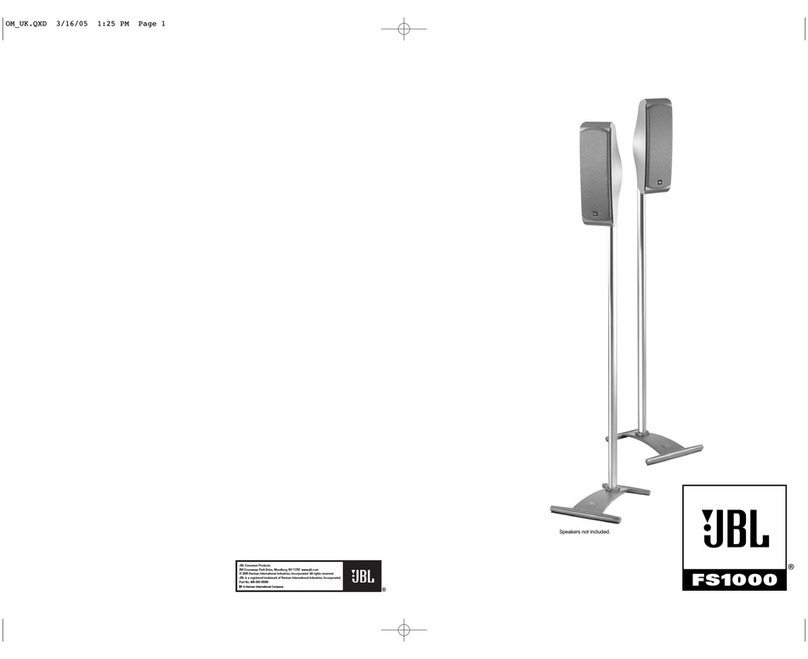

JBL FS1000 Manuel utilisateur
