Jaga Briza 22 Manuel utilisateur
BEKLEDING
BRIZA 22
HABILLAGE
VERKLEIDUNG
CASING
2 JAGA N.V. | BRIZA OMKASTING | HANDLEIDING | .. | V.
NL
FR
DE
EN
PG. 3
PG. 9
PG. 15
PG. 21
.WANDMODEL..................................................................................................................
.PLAFONDMODEL A.......................................................................................................
.PLAFONDMODEL B.......................................................................................................
.MODÈLE MURAL ............................................................................................................
.MODÈLE PLAFOND A .................................................................................................
.MODÈLE PLAFOND B .................................................................................................
.WANDMODELL .............................................................................................................
.DECKENMODELL A .....................................................................................................
.DECKENMODELL B .....................................................................................................
.WALL MOUNTED MODEL..........................................................................................
.CEILING MOUNTED MODEL A.................................................................................
.CEILING MOUNTED MODEL B .................................................................................
CONTENT
3
NL
JAGA N.V. | BRIZA OMKASTING | HANDLEIDING | .. | V.
1. WANDMODEL
1.1. AFMETINGEN
1.2. MONTAGE
MODEL L (CM) L’ MODEL L (CM) L’ X
02 90 82.5 06 160 152.5 76.3
03 110 102.5 08 190 182.5 91.3
04 130 122.5 10 225 217.5 108.8
01 02
Markeer en boor de bevestigingsgaten van de achterplaat en het
toestel (1-8). Het type wand/plafond bepaalt welk soort plug en
schroef gebruikt dient te worden.
Zorg ervoor dat de muur / het plafond vlak is en voldoende
draagvermogen heeft!
Vanaf model 06: 2 extra boorgaten!
1. Plaats de schroeven van de achterplaat (1-4) en laat ze 1cm
uitsteken.
2. Plaats de achterplaat.
3. Draai de schroeven vast.
Vanaf model 06: 2 extra boorgaten!
1
1
5
68
7
22
33
44
L
L’
23
BF model: 27
Min. 10 *boorafmetingen
4 JAGA N.V. | BRIZA OMKASTING | HANDLEIDING | .. | V.
03
05
07
04
06
1. Plaats de schroeven van het apparaat (5-8) en laat ze 1 cm
uitsteken.
2. Plaats het toestel in de juiste positie
3. Draai de schroeven vast.
Plaats de steunbouten in de achterplaat.
Laat de bouten 1 cm uitsteken.
Plaats het rooster. Bevestig de schroeven in de bevestigingsgaten.
De lucht wordt het best naar de muur geblazen.
Sluit het toestel hydraulisch aan.
Zorg ervoor dat het condensatiewater vlot afgevoerd wordt.
Houd de condensafvoer zuiver en verwijder obstakels die de
normale waterafvoer kunnen beletten.
1. Monteer de behuizing. Zorg ervoor dat de bevestigingsgaten in
lijn liggen met de steunbouten.
2. Fixeer de behuizing door de steunbouten vast te draaien.
1
5
6
8
7
2
3
4
Roosters niet bedekken, zeker met de
optie elektrische weerstand!
5
NL
JAGA N.V. | BRIZA OMKASTING | HANDLEIDING | .. | V.
2. PLAFONDMODEL A
2.1. AFMETINGEN
2.2. MONTAGE
01 02
Markeer en boor de bevestigingsgaten van de achterplaat en het
toestel (1-8). Het type wand/plafond bepaalt welk soort plug en
schroef gebruikt dient te worden.
Zorg ervoor dat de muur / het plafond vlak is en voldoende
draagvermogen heeft!
Vanaf model 06: 2 extra boorgaten!
1. Plaats de schroeven van de achterplaat (1-4) en laat ze 1cm
uitsteken.
2. Plaats de achterplaat.
3. Draai de schroeven vast.
Vanaf model 06: 2 extra boorgaten!
11
5
6
8
7
22
3
3
44
MODEL L (CM) L’ MODEL L (CM) L’ X
02 90 82.5 06 160 152.5 76.3
03 110 102.5 08 190 182.5 91.3
04 130 122.5 10 225 217.5 108.8
L
L’
*boorafmetingen
6 JAGA N.V. | BRIZA OMKASTING | HANDLEIDING | .. | V.
03
05
07 08
04
06
1. Plaats de schroeven van het apparaat (5-8) en laat ze 1 cm
uitsteken.
2. Plaats het toestel in de juiste positie
3. Draai de schroeven vast.
Plaats de steunbouten in de achterplaat.
Laat de bouten 1 cm uitsteken.
Plafondmodel: plaats de middelste schroef en zet vast! Plaats het rooster. Bevestig de schroeven in de bevestigingsgaten.
De lucht wordt het best de ruimte ingeblazen.
Sluit het toestel hydraulisch aan.
Zorg ervoor dat het condensatiewater vlot afgevoerd wordt.
Houd de condensafvoer zuiver en verwijder obstakels die de
normale waterafvoer kunnen beletten.
1. Monteer de behuizing. Zorg ervoor dat de bevestigingsgaten in
lijn liggen met de steunbouten.
2. Fixeer de behuizing door de steunbouten vast te draaien.
1
5
6
8
7
2
3
4
7
NL
JAGA N.V. | BRIZA OMKASTING | HANDLEIDING | .. | V.
3. PLAFONDMODEL B
3.1. AFMETINGEN
3.2. MONTAGE
01 02
1
1
5
6
8
7
22
3
3
44
MODEL L (CM) L’ MODEL L (CM) L’ X
02 90 82.5 06 160 152.5 76.3
03 110 102.5 08 190 182.5 91.3
04 130 122.5 10 225 217.5 108.8
L
L’
27
*boorafmetingen
Markeer en boor de bevestigingsgaten van de achterplaat en het
toestel (1-8). Het type wand/plafond bepaalt welk soort plug en
schroef gebruikt dient te worden.
Zorg ervoor dat de muur / het plafond vlak is en voldoende
draagvermogen heeft!
Vanaf model 06: 2 extra boorgaten!
1. Plaats de schroeven van de achterplaat (1-4) en laat ze 1cm
uitsteken.
2. Plaats de achterplaat.
3. Draai de schroeven vast.
Vanaf model 06: 2 extra boorgaten!

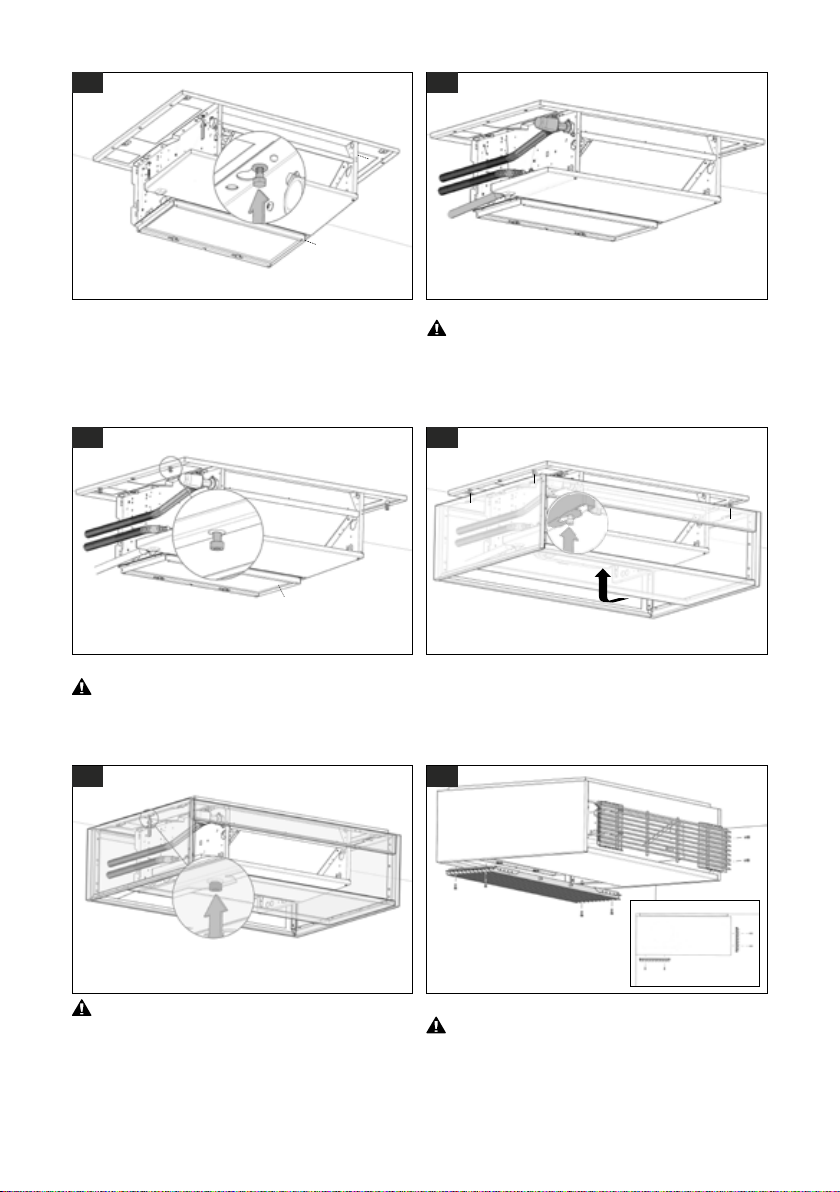

8 JAGA N.V. | BRIZA OMKASTING | HANDLEIDING | .. | V.
03
05
07 08
04
06
Sluit het toestel hydraulisch aan.
Zorg ervoor dat het condensatiewater vlot afgevoerd wordt.
Houd de condensafvoer zuiver en verwijder obstakels die de
normale waterafvoer kunnen beletten.
Indien geen ruimte in het plafond is voorzien voor
hydraulische leidingen, dient u het toestel (achterplaat) aan
afstandhouders (bv. draadstangen) te bevestigen.
1
5
6
8
7
2
3
4
1. Plaats de schroeven van het apparaat (5-8) en laat ze 1 cm
uitsteken.
2. Plaats het toestel in de juiste positie
3. Draai de schroeven vast.
Plaats de steunbouten in de achterplaat.
Laat de bouten 1 cm uitsteken.
1. Monteer de behuizing. Zorg ervoor dat de bevestigingsgaten in
lijn liggen met de steunbouten.
2. Fixeer de behuizing door de steunbouten vast te draaien.
Plafondmodel: plaats de middelste schroef en zet vast! Plaats het rooster. Bevestig de schroeven in de bevestigingsgaten.
De lucht wordt het best de ruimte ingeblazen.
9
FR
JAGA N.V. | BRIZA HABILLAGE | MANUEL | .. | V.
1. MODÈLE MURAL
1.1. DIMENSIONS
1.2. MONTAGE
MODÈLE L (CM) L’ MODÈLE L (CM) L’ X
02 90 82.5 06 160 152.5 76.3
03 110 102.5 08 190 182.5 91.3
04 130 122.5 10 225 217.5 108.8
01 02
Marquez et forez les trous de fixation pour la plaque arrière et l’ap-
pareil (1-8). Le type de mur/plafond détermine le type de cheville et
de vis qu’il convient d’utiliser.
Assurez-vous que le mur / plafond soit plat et dispose d’une
capacité portante suffisante !
À partir du modèle 06 : 2 trous forés supplémentaires !
1. Placez les vis de la plaque arrière (1-4) et laissez-les dépasser
de 1 cm.
2. Placez la plaque arrière
3. Serrez les vis.
À partir du modèle 06 : 2 trous forés supplémentaires !
1
1
5
68
7
22
33
44
L
L’
23
BF model: 27
Min. 10 *dimensions de forage

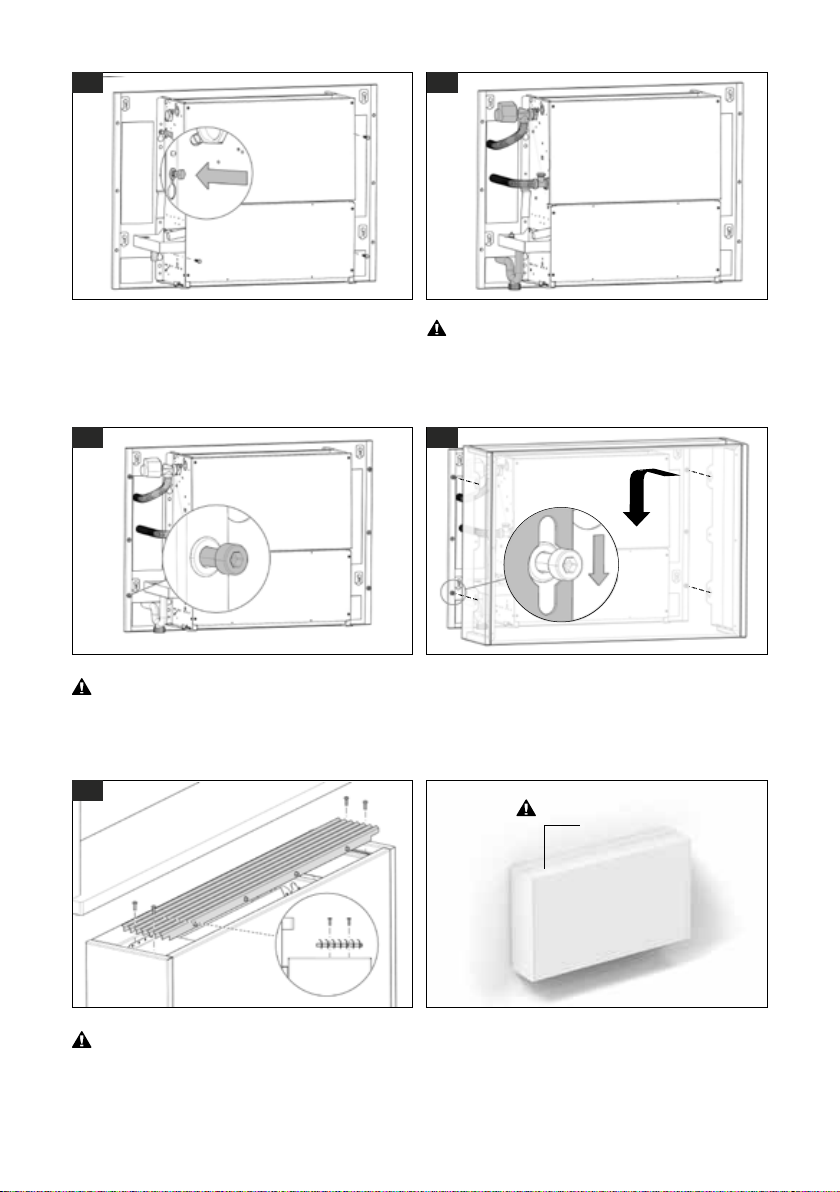

10 JAGA N.V. | BRIZA HABILLAGE | MANUEL | .. | V.
Ne pas recouvrir les grilles, surtout avec
l’option résistance électrique !
03
05
07
04
06
1. Placez les vis de l’appareil (5-8) et laissez-les dépasser de 1 cm.
2. Placez l’appareil dans la bonne position.
3. Serrez les vis.
Placez les boulons de support dans la plaque arrière.
Laissez les boulons dépasser de 1 cm.
Placer la grille. Serrez les vis dans les trous de fixation.
L’air est idéalement soufflé vers le mur.
Connectez l’appareil hydrauliquement.
Maintenez le drain de condensation propre et enlevez les
obstacles qui peuvent empêcher le drainage normal.
1. Montez le caisson. Assurez-vous que les trous de fixation soient
alignés avec les boulons de support.
2. Fixez le caisson en serrant les boulons de support.
1
5
6
8
7
2
3
4
