J5 create JVA02 Manuel utilisateur

JVA02 Ver1.0

JVA02/04

For & Windows OS

User Manual

Live/Game Capture Station

USER MANUALCapture Station

User Manual (English) ................................................................................................... 3

(日本語) ..............................................................................................

(中文) ..............................................................................................................11

English

USER MANUALCapture Station

WORMHOLE SWITCH USER MANUAL

1. Please download the OBS™ software for your operating system from the OBS™ official

website below and install it on your computer.

https://obsproject.com/

2. Connect the HDMI™ source to the JVA02 HDMI™ Input / JVA04 HDMI™ Input.

3. Connect the PC-bound USB™ Type-A cable to the JVA02 Host / JVA04 USB-C™ 3.0.

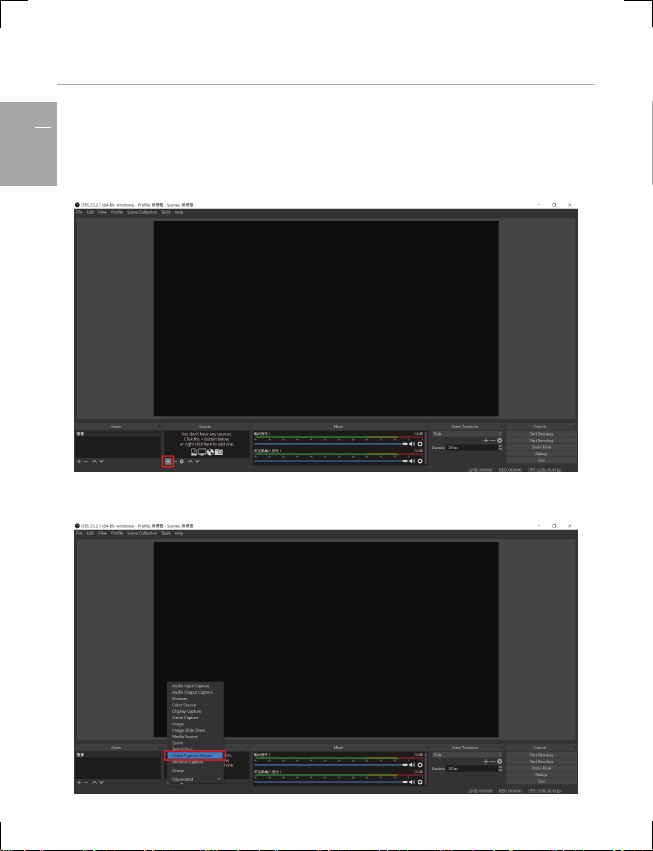

4. Run the OBS™ software on the computer and the following screen will appear.

5. On the Source menu, click the “+” button.

6. From the drop-down list, select “Video Capture Device”.

English

USER MANUALCapture Station

WORMHOLE SWITCH USER MANUAL

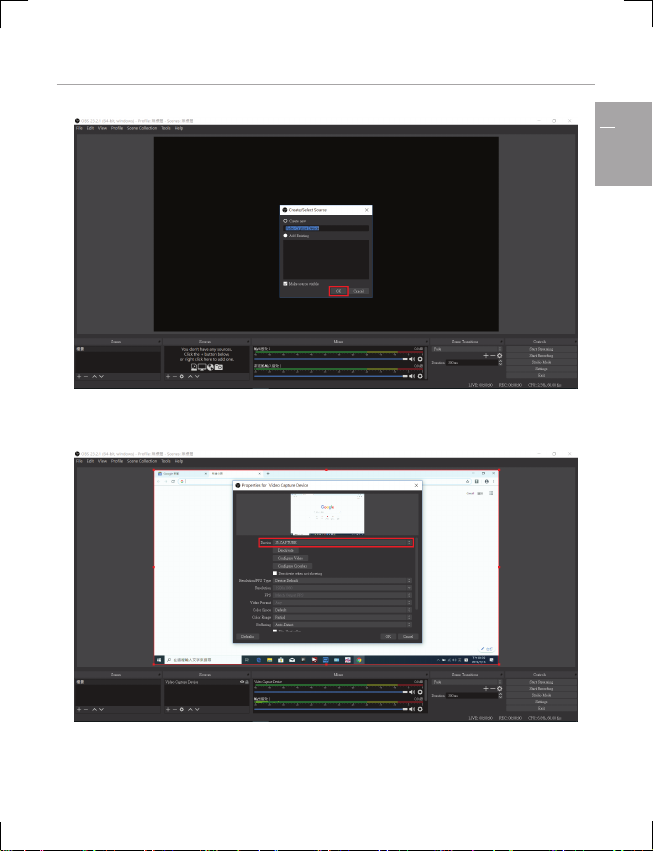

7. On the “Create/Select Source” dialog box, click on “OK”.

8. On the “Properties for Video Capture Device” menu, select "J5-CAPTURE" for

the Device field.

English

USER MANUALCapture Station

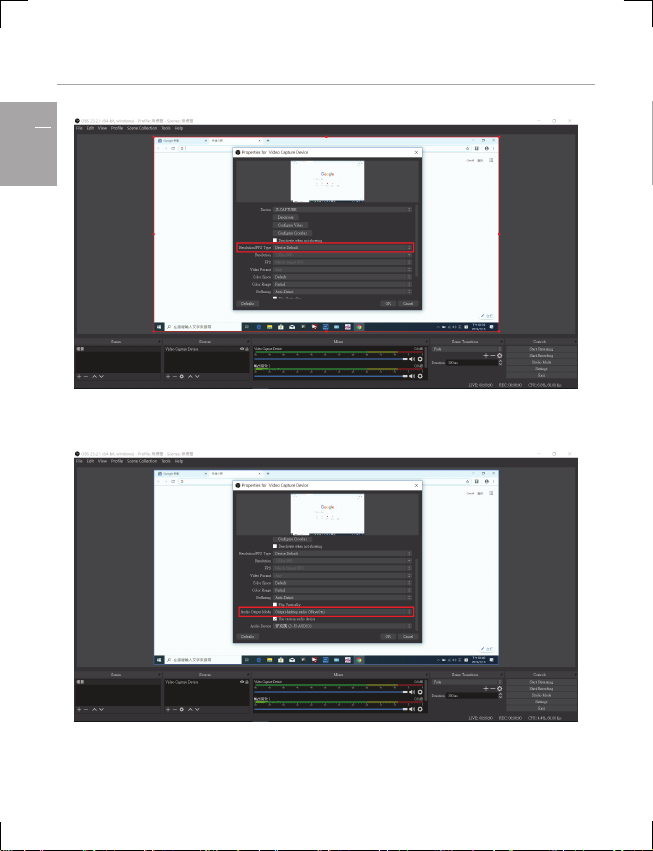

9. Select "Device Default" for the Resolution/FPS Type on the same menu.

10. Select "Output desktop audio (WaveOut)" for the Audio Output Mode.

English

USER MANUALCapture Station

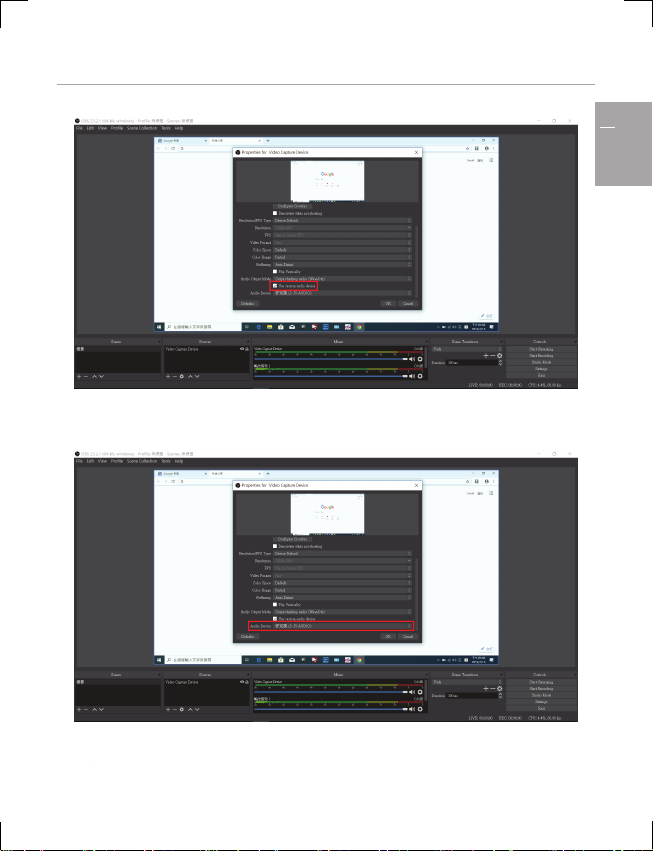

11. Check the "Use custom audio device" option.

12. Select "麥克風 (3-J5-AUDIO)" for the Audio Device.

13. With the settings above completed, the view from the HDMI™ Input source device

will show up on the OBS™ window.

14. For the settings for streaming on various platforms (e.g. Facebook™, YouTube™ and

Twitch™), search for the key words “OBS™ Streaming” on Google™ and there will be

information on ways and settings available for streaming with OBS™ on various platforms.

Capture Station

1.OBS™の公式サイトからご使用中のOSに対応するOBS™（ソフトウェア）

をダウンロードしてPCにインストールする

https://obsproject.com/

2.ソース側のHDMI™をJVA02[HDMI™Input]/JVA04[HDMI™Input]に接続する

3.PC側のUSB™ケーブルをJVA02[Host]/JVA04[USB-C™3.0]に接続する

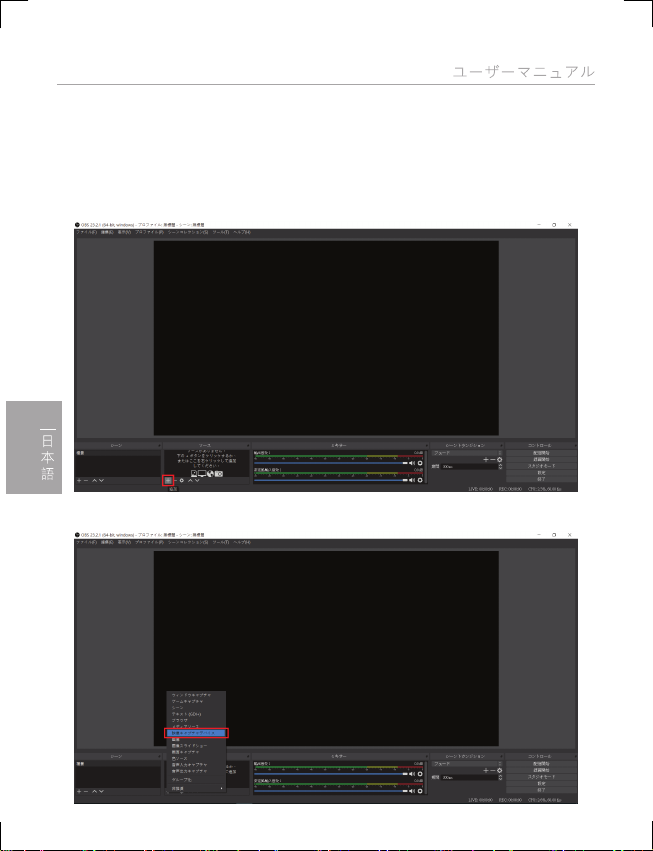

4.PCでOBS™（ソフトウェア）を起動させると、以下のウィンドウが表示される

5.「ソース」内の「+」をクリックする



6.「映像キャプチャデバイス」を選択する

Capture Station

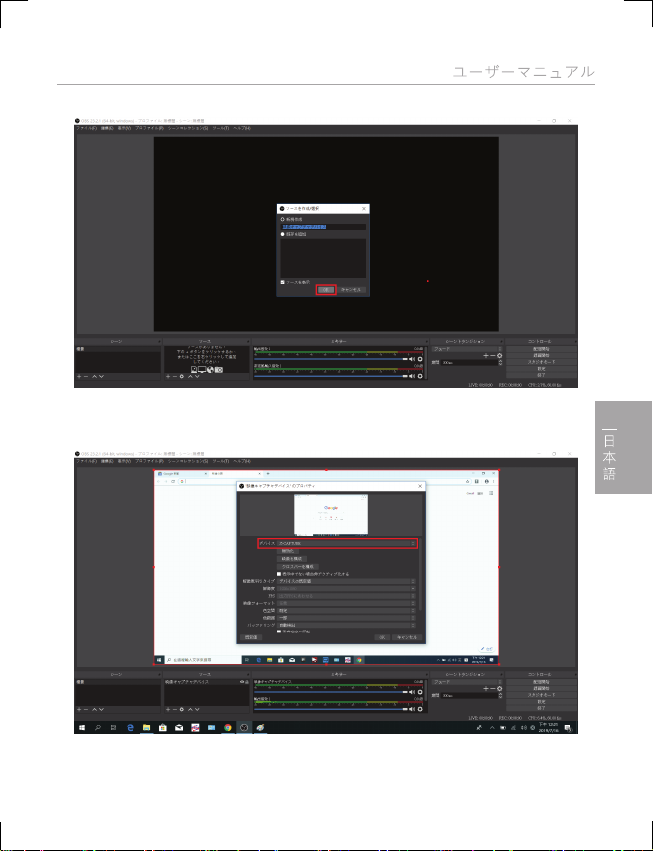

7.「ソースを作成／選択」ウィンドウの「OK」をクリックする

8.「映像キャプチャデバイスのプロパティ」ウィンドウ内の「デバイス」において

「J5-CAPTURE」を選択する

Capture Station

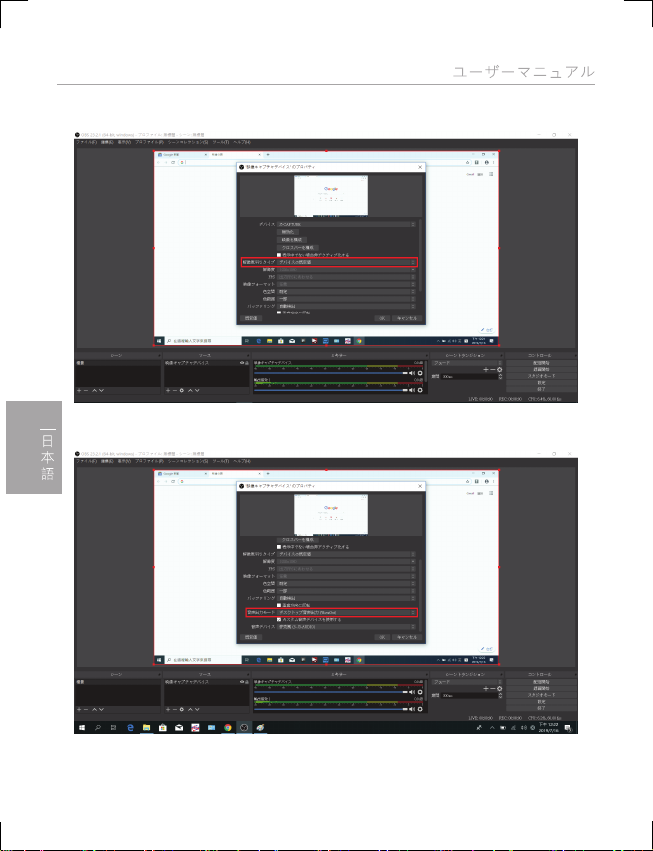

9.「映像キャプチャデバイスのプロパティ」ウィンドウ内の「解像度/FPSタイプ」において

「デバイスの既定値」を選択する

10.「映像キャプチャデバイスのプロパティ」ウィンドウ内の「音声出力モード」において

「デスクトップ音声出力(WaveOut)」を選択する

Capture Station

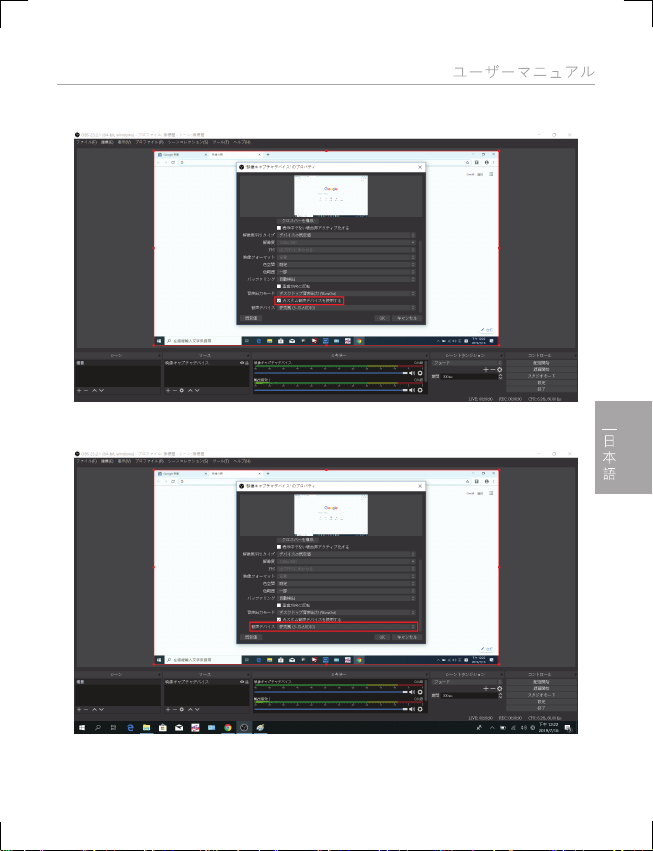

11.「映像キャプチャデバイスのプロパティ」ウィンドウ内の「カスタム音声デバイスを

使用する」のチェックボックスをオンにする

12.「映像キャプチャデバイスのプロパティ」ウィンドウ内の「音声デバイス」において

「麥克風(3-J5-AUDIO)」を選択する

13.上記の設定を行うと、OBS™ウィンドウにHDMI™INソース側デバイスの画面が表示される

14.各プラットフォーム（Facebook™,YouTube™andTwitch™など）でライブ配信を行う設定につ

きましては、Google™で「OBS™ライブ配信」のキーワードでご検索いただくと、各プラット

フォームでOBS™を使用したライブ配信に関する設定およびその方法をご確認いただけます。
