WDM Bi-Directional
Ethernet Media
Converter Instructions
Models 510530, 510547, 545068 & 545075
INT-510530_510547_545068_545075-UM-1015_REV-5.01
Important: Read before use. • Importante: Leer antes de usar.
intellinetnetwork.com

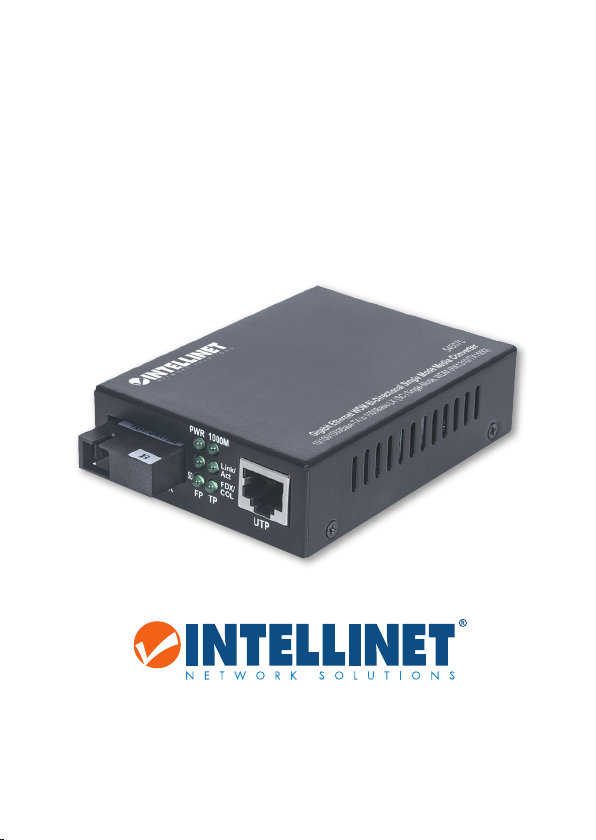

Shown: Model 545075
2ENGLISH
WDM Bi-Directional Ethernet Media Converter English
Thank you for purchasing the Intellinet WDM Bi-Directional
Single Mode Media Converter. Media converters connect two
Ethernet networks over a longer distance using ber optic cable.

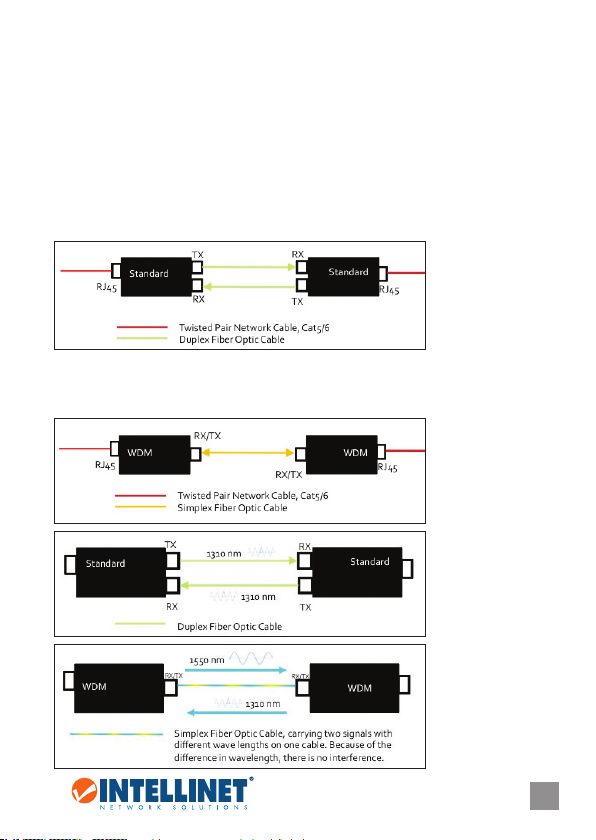

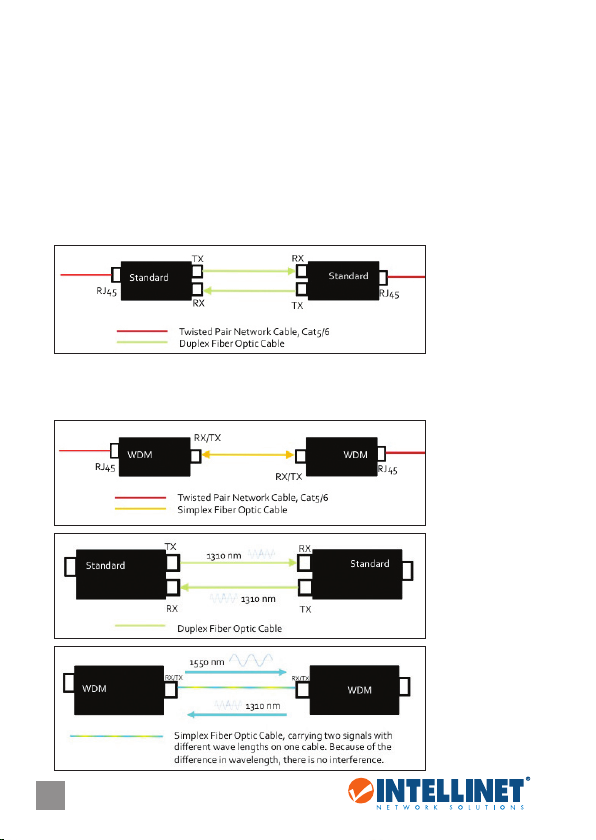

WDM Bi-Directional versus stanDarD MeDia converter
Standard Media Converter
To create a connection between two media converters you need
two ber cables, referred to as a ber duplex cable.
WDM Bi-Directional Converter
One ber cable between both media converters is sucient in
order to create a connection. The signal travels both ways.
ENGLISH 3
MoDels
Media Converter (510547)
10/100Base-TX to 100Base-FX (SC) Single-Mode,
20 km (12.4 mi.), WDM (RX1550/TX1310)
Media Converter (510530)
10/100Base-TX to 100Base-FX (SC) Single-Mode,
20 km (12.4 mi.), WDM (RX1310/TX1550)
Media Converter (545068)
10/100/1000Base-TX to 1000Base-LX (SC) Single-Mode,
20 km (12.4 mi.), WDM (RX1550/TX1310)
Media Converter (545075)
10/100/1000Base-TX to 1000Base-LX (SC) Single-Mode,
20 km (12.4 mi.), WDM (RX1310/TX1550)
connections
Twisted Pair – RJ45
Connect the UTP port of the media converter to an RJ45 port on
the network; e.g., to an Ethernet switch. Cat5e or better cabling is
recommended.
As shown above, one ber optic cable needs to be connected
between two WDM media converters. As a rule, these media
converters must be used in pairs. Model 510547 connects to
model 510530 (Fast Ethernet), and model 545068 connects
to 545075 (Gigabit Ethernet).
4
PoWer
Plug the power adapter into the 5 V DC input jack on the media
converter, then connect it to a regular power outlet. Only use
the included power adapter or one with matching specications
(output of 5 V DC, at least 1 A).

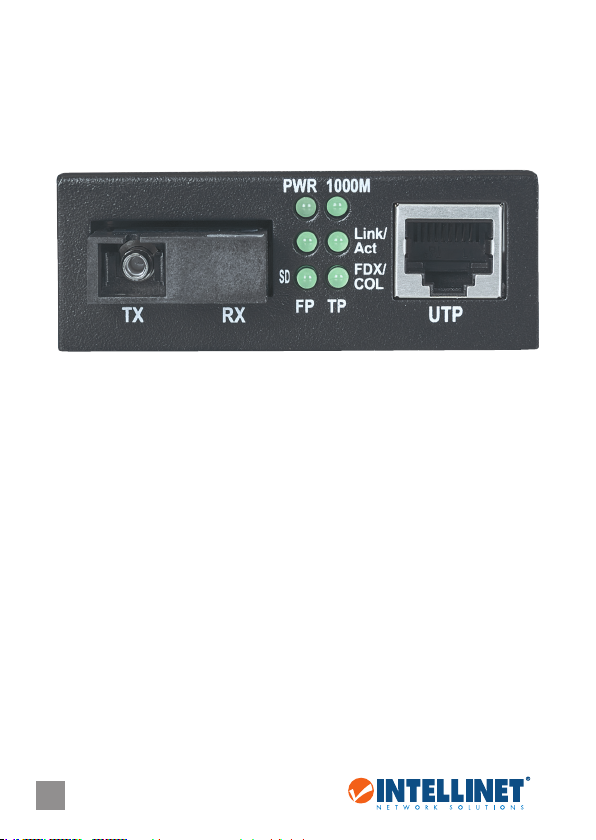

leDs
PWR – The power adapter is connected when lit.
1000M – 1000 Mbps link on the twisted pair connection when lit.
– Active link when lit; data trac
when ashing; no active network link when unlit.
– Full duplex connection when lit;
data collisions when ashing; half duplex when unlit.
– Fiber optic signal is detected when lit;
no signal when unlit.
For specications, go to intellinetnetwork.com.
ENGLISH
5
DEUTSCH
Bidirektionaler WDM Ethernet Medienkonverter Deutsch
Vielen Dank für den Kauf des Intellinet WDM Bi-Directional
Single Mode Medienkonverter. Medienkonverter verbinden zwei
Ethernet-Netzwerke über größere Distanzen mittels Glasfaserkabel.

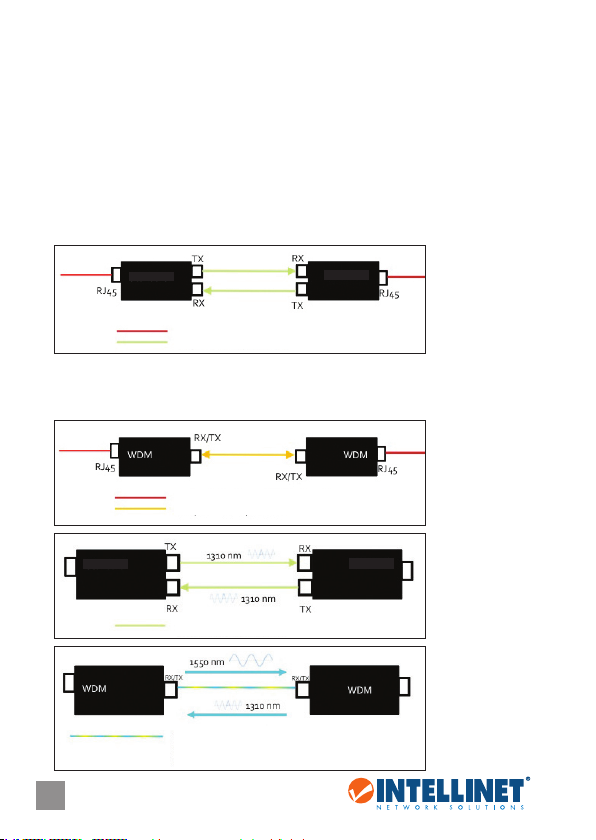

WDM BiDirektional versus stanDarD-MeDienkonverter
Standard-Medienkonverter
Um eine Verbindung zwischen zwei Medienkonvertern herzustellen,
benötigen Sie zwei LWL-Kabel, auch Duplex-Glasfaserkabel genannt.
Bidirektionaler WDM Medienkonverter
Ein LWL-Kabel zwischen beiden Medienkonvertern reicht aus, um
eine Verbindung herzustellen. Das Signal läuft in beide Richtungen.
6DEUTSCH
MoDelle
Medienkonverter (510547)
10/100Base-TX auf 100Base-FX (SC) Single Mode, 20 km,
WDM (RX1550/TX1310)
Medienkonverter (510530)
10/100Base-TX auf 100Base-FX (SC) Single-Mode, 20 km,
WDM (RX1310/TX1550)
Medienkonverter (545068)
10/100/1000Base-TX auf 1000Base-LX (SC) Single-Mode,
20 km, WDM (RX1550/TX1310)
Medienkonverter (545075)
10/100/1000Base-TX auf 1000Base-LX (SC) Single-Mode,
20 km, WDM (RX1310/TX1550)
anschlüsse
Twisted Pair – RJ45
Verbinden Sie den UTP-Port des Medienkonverters mit einem
RJ45-Port des Netzwerks; z.B. einem Ethernet-Switch. Cat5e-
Verkabelung oder höher wird empfohlen.
Wie oben dargestellt, muss ein LWL-Kabel an zwei WDM-
Medienkonverter angeschlossen sein. Diese Medienkonverter
müssen immer zusammen verwendet werden. Modell 510547
mit Modell 510530 (Fast Ethernet) und Modell 545068 mit
Modell 545075 (Gigabit Ethernet).
DEUTSCH 7
stroMversorgung
Schließen Sie das Netzteil an die 5V-DC-Buchse des
Medienkonverters und dann an eine Steckdose an (90 – 265 V,
50/60 Hz). Verwenden Sie ausschließlich das beiliegende Netzteil
oder eines mit gleichen Spezikationen (Ausgangsleistung 5 V
DC, mindestens 1 A).
leDs
PWR – Leuchtet bei angeschlossenem Netzteil.
1000M – Leuchtet bei 1000 Mbit/s-Verbindung am
Twisted-Pair-Anschluss.
– euchtet bei aktiver
Verbindung; blinkt bei Datenübertragung; leuchtet nicht,
wenn keine aktive Netzwerkverbindung besteht.
– Leuchtet bei Vollduplex-Verbindung;
blinkt bei Datenkollisionen; leuchtet nicht bei Halbduplex.
– Leuchtet wenn Glasfasersignal erkannt wird;
ansonsten nicht.
Die Spezikationen nden Sie auf intellinetnetwork.com.
8ESPAÑOL
Gracias por comprar el Convertidor WDM bidireccional de
medios de Intellinet. Conecte dos convertidores de medios
ethernet para una mayor distancia usando cable de bra optica.
convertiDor WDM BiDireccional De MeDios ethernet
Para crear una conexión entre dos convertidores de medios
necesitas dos cables de bra, conocido como cable dúplex de bra.
Convertidor WDM Bidireccional
Un cable de bra entre ambos convertidores de medios es
suciente para crear una conexión. La señal viaja en dos sentidos.
Cable de red de par trenzado, Cat5/6
Cable simple de bra óptica
Cable de red de par trenzado, Cat5/6
Cable dúplex de bra óptica
Cable dúplex de bra óptico
Cable simple, llevando dos señales con diferentes
longitudes de onda en un solo cable. Con la diferencia
de longitudes de onda, no hay interferencia.
Estándar Estándar
Estándar Estándar
9
ESPAÑOL
MoDelos
(510547)
10/100Base-TX a 100Base-FX (SC) Mono-Mode, 20 km,
WDM (RX1550/TX1310)
(510530)
10/100Base-TX a 100Base-FX (SC) Mono-Mode, 20 km,
WDM (RX1310/TX1550)
(545068)
10/100/1000Base-TX a 1000Base-LX (SC) Mono-Mode,
20 km, WDM (RX1550/TX1310)
(545075)
10/100/1000Base-TX a 1000Base-LX (SC) Mono-Mode,
20 km, WDM (RX1310/TX1550)
coneXiones
Par Trenzado – RJ45
Conecte el puerto UTP del Convertidor de Medios al puerto
RJ45 de la red LAN; Ej., un switch. Recomendamos usar
cableado Cat5e o superior.
Como se menciona, un cable de bra óptica necesita ser
conectado entre dos convertidores de medios WDM. Como una
regla, estos convertidores de medios deben ser usados en pares.
El modelo 510547 se conecta al modelo 510530 (Fast Ethernet),
y el modelo 545068 se conecta al 545075 (Gigabit Ethernet).
10 ESPAÑOL
energia
Conecte el adaptador de corriente en el jack de 5 V DC en el
convertidor de medios, a continuacion a una toma de corriente
regular (90 – 265 V, 50/60 Hz). Use solo el adaptador de energia
incluido (salida de 5 V DC, por lo menos a 1 A).
leDs
PWR – El adaptador de corriente esta conectado.
1000M – 1000 Mbps Enlace del par trenzado esta conectado.
– Enlace activo cuando esta
encendido; trasmite datos cuando parpadea; tinguna conexion
activa cuando no se ilumina.
– Ningun conexion cuando no se
ilumina; conexión full duplex cuando se ilumina, colision de
datos cuando ashea; half duplex cuando no se ilumina.
– La señal de bra optica se detecta cuando
esta encendido; sin señal cuando esta apagado.
Para más especicaciones, visite intellinetnetwork.com.
