Ingersoll-Rand 327 Series Manuel utilisateur
16574709
Edition 3
May 2014
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Технические характеристики изделия
Informacje o produkcie
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
PL
RU
Informaţii privind produsul
IИнформация за продукта
BG
RO
제품 상세
製品仕様
JA
KO
Podaci o proizvodu
HR
Air Tire Buer
327 and 327LS Series
产品信息
ZH
2 16574709_ed3
4
7
5
32
1
9
48h
10
2h
24h
8
6
PMAX
(Dwg. 16588634)
13
2
5
6
9
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3
C38341-810 C383D1-810 3/8 (10) 1/4 50 50 1
16574709_ed3 EN-1
EN
Product Safety Information
Intended Use:
These Tire Buers are designed for tough patchwork and roughing up jobs on tires.
For additional information refer to Product Safety Information Manual Form 04584991.
Manuals can be downloaded from ingersollrandproducts.com.
Product Specications
Model Chuck Capacity Free Speed Rated Horse
Power
327 3/8” 22000 1/2
327-EU 3/8” 22000 1/2
327LS 3/8”Hex. Quick Change 3000 1/2
327LS With Exhaust Hose 3/8”Hex. Quick Change 3000 1/2
Model Sound Level dB (A) (ISO15744) Vibration m/s2
(ISO 28927)
† Pressure (LP) ‡ Power (LW) Level *K
327 87.9 98.9 4.6 1.1
327-EU 87.9 98.9 4.6 1.1
327LS 92.0 103.0 < 2.5 ---
327LS With Exhaust Hose 77.4 88.4 < 2.5 ---
† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty
‡ KwA = 3dB measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
EN-2 16574709_ed3
EN

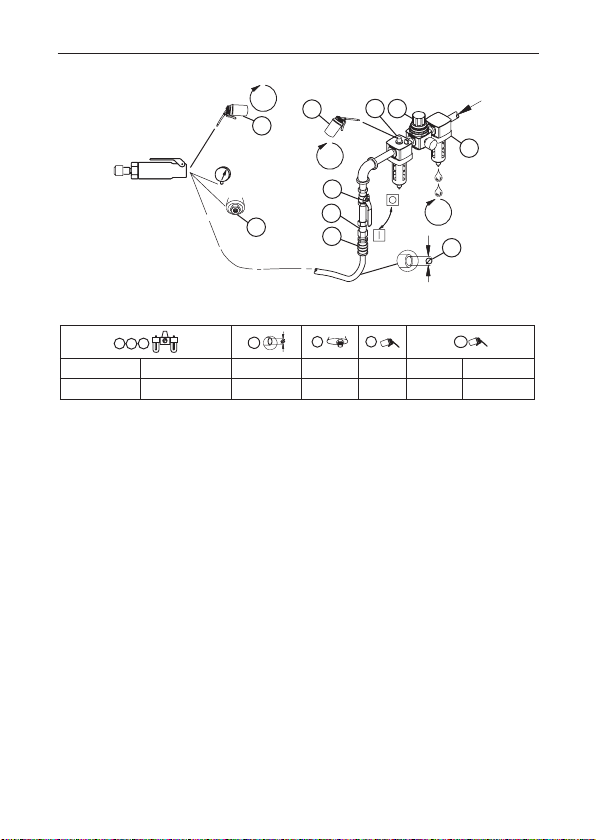

Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-
nects. See drawing 16588634 and table on page 2. Maintenance frequency is shown in a circular
arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Oil - When Lubricator is not used
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
16574709_ed3 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Esta amoladora de neumáticos está diseñada para trabajos de reparación de neumáticos.
Para obtener más información, consulte el formulario 04584991 dle manual de informa-
ción de seguridad del producto.
Los manuales pueden descargarse desde ingersollrandproducts.com
Especicaciones del producto
Modelo Capacidad
Portaherramientas
Veloc libre
(rpm)
Potencia
(hp)
327 3/8” 22000 1/2
327-EU 3/8” 22000 1/2
327LS 3/8”Hexagonal de Cambio Rápido 3000 1/2
327LS con manguera de escape 3/8”Hexagonal de Cambio Rápido 3000 1/2
Modelo Nivel sonoro dB (A) (ISO15744) Vibración m/s2
(ISO 28927)
† Presión (LP) ‡ Potencia (LW) Nivel *K
327 87.9 98.9 4.6 1.1
327-EU 87.9 98.9 4.6 1.1
327LS 92.0 103.0 < 2.5 ---
327LS con manguera de escape 77.4 88.4 < 2.5 ---
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
ES-2 16574709_ed3
ES
Instalación y Lubricación
Dimensione la línea de aire para asegurar la máxima presión de funcionamiento (PMAX) en la
entrada de aire de la herramienta. Vacíe el condensado de las válvulas en los puntos bajos de
la tubería, ltro de aire y depósito del compresor diariamente. Instale una válvula de seguridad
en la manguera de alimentación de tamaño adecuado junto con un dispositivo antilatigazos,
en caso de usar enchufes rápidos sin corte de aire incorporado, para prevenir golpes de la
manguera si ésta falla o se desconecta el enchufe o acoplamiento rápido. Consulte la dibujo
16588634 y la tabla en la página 2. La frecuencia de mantenimiento se muestra dentro de una
echa circular y se dene como h = horas, d = días y m = meses de uso real.
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricante 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Aceite (si no se usa el lubricante)
Piezas y mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar por un
centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o al distribuidor de Ingersoll Rand más cercano.
16574709_ed3 FR-1
FR
Consignes de sécurité du Produit
Utilisation Prévue :
Ces râpes à pneus sont conçues pour les gros travaux de rapiéçage et de dégrossissage des
pneus.
Pour en savoir plus, consultez le manuel 04584991 relatif aux informations de sécurité du
produit.
Les manuels peuvent être téléchargés sur le site ingersollrandproducts.com
Spécications du Produit
Modèle Capacité Mandrin Vit libre
(rpm)
Puissance
Nominale
(hp)
327 3/8” 22000 1/2
327-EU 3/8” 22000 1/2
327LS Hex 3/8”. Changement rapide 3000 1/2
327LS avec tuyau d’échappement Hex 3/8”. Changement rapide 3000 1/2
Modèle Niveau Sonore dB (A) (ISO15744) Vibration m/s2
(ISO 28927)
† Pression (LP) ‡ Puissance (LW) Niveau *K
327 87.9 98.9 4.6 1.1
327-EU 87.9 98.9 4.6 1.1
327LS 92.0 103.0 < 2.5 ---
327LS avec tuyau d’échappement 77.4 88.4 < 2.5 ---
† KpA = incertitude de mesure de 3 dB
‡ KwA = incertitude de mesure de 3 dB
* K = incertitude de mesure (Vibration)
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.
FR-2 16574709_ed3
FR
Installation et Lubrication
Réglez l’alimentation en air de façon à obtenir une pression de fonctionnement maximale
(PMAX) de l’outil au niveau de l’entrée. Drainez quotidiennement le condensat des vannes
situées aux points bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un
raccordement de sûreté pneumatique de taille appropriée en amont du tuyau et utilisez un dis-
positif anti-débattement sur tous les raccords pour tuyaux sans coupure interne, an d’empêcher
les tuyaux de fouetter si l’un d’eux se décroche ou si le raccord se détache. Reportez-vous au
schéma 16585382 et au tableau de la page 2. La fréquence de maintenance est indiquée sous la
forme d’une èche circulaire et exprimée en heures (h), jours (j) et mois (m). Les éléments sont
identiés comme suit :
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement de sûreté pneumatique
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Huile (si le lubricateur n’est pas utilisé)
Pièces et entretien
Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces
et de trier ces dernières par matériau de manière à pouvoir les recycler.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus
proche.
16574709_ed3 IT-1
IT
Informazioni sulla sicurezza del prodotto
Destinazione d’uso:
queste pulitrici pneumatiche sono progettate per lavori di riparazione e sgrossatura dei pneu-
matici.
Per ulteriori informazioni, consultare il modulo 04584991del Manuale contenente le
informazioni sulla sicurezza del prodotto.
I manuali possono essere scaricati da internet al sito ingersollrandproducts.com
Speciche prodotto
Modello Capacità del
Portapunta
Velocità a Vuoto
(rpm)
Potenza
nominale CV
327 3/8” 22000 1/2
327-EU 3/8” 22000 1/2
327LS 3/8” Hex. Cambio Rapido 3000 1/2
327LS con tubo di scarico 3/8” Hex. Cambio Rapido 3000 1/2
Modello Livello Sonoro dB (A) (ISO15744) Vibrazioni m/s2
(ISO 28927)
† Pressione (LP) ‡ Potenza (LW) Livello *K
327 87.9 98.9 4.6 1.1
327-EU 87.9 98.9 4.6 1.1
327LS 92.0 103.0 < 2.5 ---
327LS con tubo di scarico 77.4 88.4 < 2.5 ---
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-
plicazione.
IT-2 16574709_ed3
IT
Installazione e lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16588634 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata
da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo. Compo-
nenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile 10. Olio – se non si utilizza il lubricatore
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.
Ce manuel convient aux modèles suivants
3
Table des matières
Langues :
Autres manuels Ingersoll-Rand Outils électriques
Ingersoll-Rand
Ingersoll-Rand 2135QXPA-2 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 2705A1 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand MX60 Guide de configuration
Ingersoll-Rand
Ingersoll-Rand R3000 Series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 327-A Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 2135TI Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand Q60P3 Guide de configuration
Ingersoll-Rand
Ingersoll-Rand R140 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand QX Series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand W7000 Series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand ES Series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 7RL Series Guide de configuration
Ingersoll-Rand
Ingersoll-Rand 40PSQ1 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 180SQ1 Guide de configuration
Ingersoll-Rand
Ingersoll-Rand IQV20 W7152 Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 7RL-EU Series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand w040 series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 7LR series Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand 103A Manuel utilisateur
Ingersoll-Rand
Ingersoll-Rand IR25BV Manuel utilisateur
