개요 4

프로젝터 위치 지정 5

컴퓨터 자원 연결 6

필요한 컴퓨터 연결 6

선택적 컴퓨터 연결 6

컴퓨터 원본 이미지 표시 7

이미지 조정 8

Windows 98 에서 처음으로 프로젝터 사용 9

비디오 장치 연결 11

프로젝터 및장치 커넥터 안내서 12

컴퓨터 연결 12

비디오 연결 12

비디오 장치 연결 15

합성 비디오 연결 15

S- 비디오 연결 15

구성품 비디오 연결 16

VGA 연결 16

비디오 표시 17

이미지 조정 17

프로젝터 셧다운 19

설치 문제 해결 19

리모콘 사용 27

오디오 사용 28

키패드 버튼 사용 28

컴퓨터 이미지 최적화 29

프리젠테이션 기능 29

비디오 이미지 최적화 30

프로젝터 사용자 정의 30

메뉴 사용 31

그림 메뉴 32

설정 메뉴 35

유지보수 37

렌즈 청소 37

투영 조명 교체 37

조명함 화면 청소 39

보안 잠금장치 사용 39

부록 40

사양 40

액세서리 40

투영된 이미지 크기 41

빨간색 LED 동작 및프로젝터 오류 41

프로젝션 시스템을 설치한 경험이 있다면 프로젝터와 함께 제공한

빠른

설치

카드를 사용하십시오. 프로젝터의 연결 및작동에 대한 자세한 내용은 이사

용설명서를 참조하십시오.

작동 시주의 사항

앞쪽 또는 뒤쪽 환기구가 막힐 수있으므로 탁자보나 기타 부드러운 덮개 위

에프로젝터를 놓지 마십시오. 승인되지 않은 천장 마운트는 사용하지 마십시

오. 전구가 깨진 경우에는 프로젝터의 앞쪽을 깨끗이 청소하고 주변에 있는

음식물 찌꺼기를 모두 버리십시오.

프로젝터 앞쪽

마십시오

물체를 놓지

2피트 (0.6 m) 내에

개요

새디지털 프로젝터는 사용과 유지보수가 간편합니다. 이프로젝터는 탁월한

성능의 비즈니스 프리젠테이션과 가정 오락용 프로젝터입니다. 이제품은 다

음을 포함한 다양한 컴퓨터 및비디오 장치와 호환됩니다.

•가장 일반적인 VCR, DVD 플레이어(프로그레시브 및인터레이스),

HDTV 소스(1080i, 1035I 및720P HDTV 형식), TV 및위성 튜너, 캠코더,

비디오 게임 및레이저 디스크 플레이어

•IBM호환 컴퓨터와 랩톱(최대 해상도 1024x768)

•Apple

®Macintosh®및PowerBook®컴퓨터(최대 해상도 1024x768)

프로젝터의 기본 해상도는 SVGA 800x600이며 다음과 같은 표준 액세서리가

함께 제공됩니다.

User’s Guide

리모콘

전원

컴퓨터 케이블

렌즈 뚜껑

프로젝터

*국가에 따라 다름

AV 케이블

사용 설명서

S- 비디오

대구성품

S- 비디오

케이블

VGA 대

구성품

연결

운반

케이스

연결

및빠른 설치

카드

코드 *

키패드

조절식 받침 다리 해제 버튼

초점 (가는 링)

리모콘

리시버 (IR)

전원 코드

커넥터

전원 스위치

확대 /축소 (두꺼운 링)

스피커

커넥터

보안 잠금장치

조명함

조절식 받침 다리

도어

패널

컴퓨터모니터 S- 비디오 오디오비디오 USB

프로젝터 위치 지정

프로젝터를 놓을 위치는 화면의 크기와 모양, 콘센트의 위치, 프로젝터와 장

비의 다른 부분 사이의 거리 등을 고려해서 결정해야 합니다. 다음은 몇가지

일반적인 지침입니다.

•프로젝터는 평평한 표면에 화면과 직각이 되게 놓아야 하며 투영 화면에

서4.9피트(1.49 m) 이상 떨어뜨려야 합니다.

•전원으로부터 10피트(3 m) 이내, 비디오 장치로부터 6피트(1.8 m) 이내의

위치에 놓습니다(확장 케이블을 구입하지 않은 경우). 케이블에 잘접근

할수있도록 벽이나 다른 물체로부터 6인치(0.15 m) 이내의 위치에 프로

젝터를 놓지 마십시오.

•화면과 일정한 거리를 두고 프로젝터를 설치합니다. 프로젝터의 렌즈에

서화면까지의 거리, 확대/축소 설정 및비디오 형식에 따라 투영 이미지

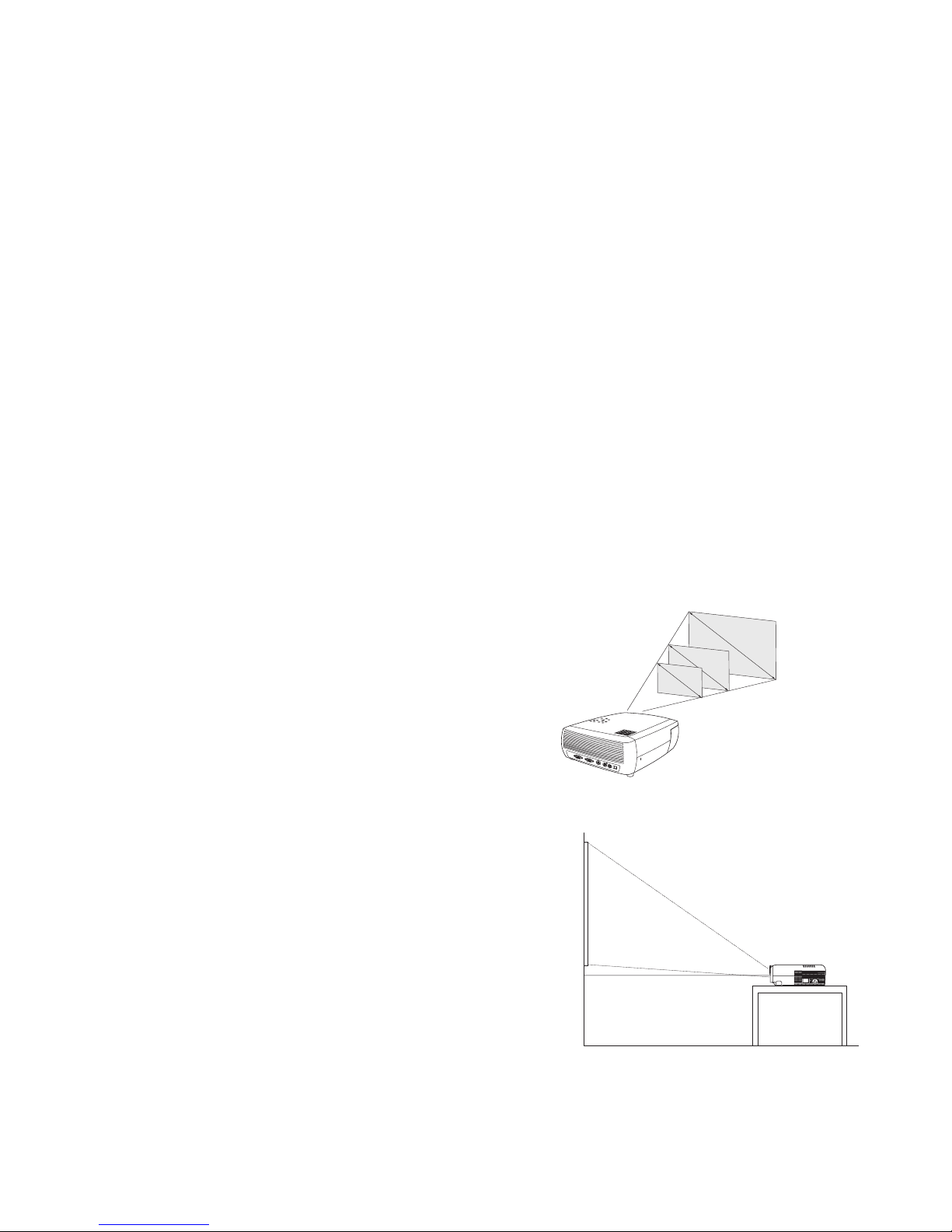

의크기가 결정됩니다. 오른쪽 위의 그림은 투영된 3가지 이미지 크기를

보여줍니다. 다른 거리에서의 이미지 크기에 대한 자세한 내용은 41페이

지의 투영된 이미지 크기를 참조하십시오.

•이미지는 주어진 각도에서 프로젝터를 빠져나갑니다. 프로젝터가 16:9(

기본값) 모드에 있을 때는 이미지 오프셋이 132.9%입니다. 즉, 이미지가

10’ 이상일 때이미지의 아래쪽이 렌즈 중앙에서 3.29’ 위치에 놓입니다.

•프로젝터가 4:3 모드에 있을 때는 이미지 오프셋이 112.2%입니다. 즉, 이

미지가 10’ 이상일 때이미지의 아래쪽이 렌즈 중앙에서 1.22’ 위치에 놓

입니다.

•16:9와4:3 모드에 대한 자세한 내용은 11페이지의 비디오 장치 연결을 참

조하십시오.

3.3피트

12.5피트

5피트

4.8 피트

7.5 피트

19 피트

이미지

10 피트 높이 16:9 모드에서의 투영 각도

렌즈 중앙

이미지

아래쪽

100.28 cm

렌즈 위

컴퓨터 자원 연결

필요한 컴퓨터 연결

컴퓨터 케이블의 한쪽 끝(비디오 장치 연결에 대해서는 11페이지 참조)을프

로젝터의 암청색 Computer In(컴퓨터 입력)커넥터에 연결합니다. 다른쪽

끝은 컴퓨터의 비디오 포트에 연결합니다. 데스크톱 컴퓨터를 사용할 경우에

는먼저 컴퓨터의 비디오 포트에서 모니터 케이블을 분리해야 합니다.

검정색 전원 코드를 프로젝터의 옆쪽에 있는 Power(전원)커넥터와 콘센트

에연결합니다.

주:반드시 프로젝터와 함께 제공된 전원 코드를 사용하십시오.

선택적 컴퓨터 연결

프리젠테이션에서 사운드를 사용하려면 오디오 케이블(프로젝터에 포함되

어있지 않음)을프로젝터의 Audio In(오디오 입력)커넥터와 컴퓨터에 연결

합니다. 선택 품목 케이블은 www.infocus.com/accessories를참조하십시오.

데스크톱 컴퓨터를 사용할 경우 투영 화면과 컴퓨터 화면에 이미지를 표시하

려면 컴퓨터의 모니터 케이블을 프로젝터의 Monitor Out(모니터 출력)커넥

터에 연결합니다.

옵션 품목인 리모콘과 함께 컴퓨터 마우스를 사용하여 프리젠테이션 도중 탐

색버튼을 작동할 수있습니다. 이프로젝터와 함께 제공된 리모콘으로는 이

기능을 사용할 수없습니다. USB 케이블(별매)로프로젝터를 컴퓨터에

연결합니다. USB 기능을 이용하려면 USB 드라이버를 설치해야 합니다.

자세한 내용은 10페이지를 참조하십시오. 선택 품목인 리모콘은

www.infocus.com/accessories를참조하십시오.

컴퓨터 케이블 연결

전원 케이블 연결

오디오 케이블 연결

모니터 케이블 연결

USB 케이블 연결

컴퓨터 원본 이미지 표시

렌즈 뚜껑을 제거합니다.

프로젝터 옆쪽에 있는 전원 스위치를 On 위치로 돌립니다.

LED가녹색으로 깜박이고 팬이 돌아가기 시작합니다. 조명이 켜지면 시작 화

면이 표시되고 LED는그대로 녹색을 유지합니다. 이미지가 완전한 밝기가 되

기까지 약1분정도 걸릴 수있습니다.

시작

화면이

표시되지

않습니까

(20

페이지의

도움말

참조

)

컴퓨터를 켭니다.

투영 화면에 컴퓨터의 이미지가 나타납니다. 이미지가 나타나지 않으면 프로

젝터 키패드의 컴퓨터(Computer) 버튼을 누르십시오.

운영 체제가 Windows 98인경우 드라이버 설치 프로세스에 대해서는 9페이지

의Windows 98에서 처음으로 프로젝터 사용을 참조하십시오.

랩톱의 외부 비디오 포트가 활성 상태인지 확인합니다.

랩톱의 경우 보통 프로젝터가 연결될 때외부 비디오 포트가 자동으로 켜지지

않으며 일반적으로 FN + F5와같은 두개의 키를 함께 사용하여 외부 디스플

레이를 켜고 끕니다. 랩톱의 키조합에 대한 자세한 내용은 랩톱 설명서를 참

조하십시오.

랩톱

이미지가

없습니까

키패드의

자동

이미지

(Auto Image)

버튼을

눌러

보십시오

. (21

페이지의

도움말

참조

)

렌즈 뚜껑 제거

전원 스위치 전환

컴퓨터 켜기

랩톱의 외부 포트 활성화

이미지 조정

필요한 경우 해제 버튼을 눌러서 받침 다리를 늘려 프로젝터의 높이를 조정합

니다.

필요하면 프로젝터 뒤쪽에 있는 수평 조절 다리를 회전시킵니다.

프로젝터의 정면에 있는 배기구는 뜨거우므로 그주변에 손을 대지 마십시오.

화면과 직각이 된상태로 화면에서 원하는 거리만큼 떨어진 위치에 프로젝터

를놓습니다.

41페이지의 화면 크기와 거리가 나열된 표를 참조하십시오.

확대/축소 또는 초점을 조정합니다.

이미지가 사각형이 아니면 키패드의 버튼을 사용하여 키스톤을 조정합니다.

위쪽 키스톤(Keystone) 버튼을 누르면 이미지의 위쪽이 줄어들고 아래쪽

키스톤(Keystone) 버튼을 누르면 아래쪽이 줄어듭니다.

그림 메뉴에서 대비 또는 밝기를 조정합니다.

이러한 메뉴 조정에 대한 도움말은 32페이지를 참조하십시오.

높이 조정

받침

회전

해제 버튼

수평 조절

다리

거리 조정

확대 /축소 및초점 조정

초점

(가는 링)

확대 /축소

(두꺼운 링)

키스톤 조정

그림 메뉴 조정

Windows 98에서 처음으로 프로젝터 사용

Windows 98을실행하는 컴퓨터를 처음으로 프로젝터에 연결하면 프로젝터를

"새하드웨어"로인식하여 새하드웨어 추가 마법사가 나타납니다. 다음 지침

을따라 마법사를 사용해서 올바른 드라이버를 로드하십시오(Windows 운영

체제에 설치된 경우).

Windows 2000 또는 Windows ME를실행하는 경우에는 이단계를 생략하고 8

페이지의 "이미지 조정"으로 이동합니다.

a다음을클릭하여 드라이버 검색을 시작합니다.

b"가장 적합한 드라이버 검색"이선택되었는지 확인하고 다음을클릭합니

다.

c선택 표시된 확인란을 모두 지우고 다음을클릭합니다. Windows가자동으

로드라이버를 찾습니다. 이드라이버가 제거된 경우 Windows 운영 체제

CD를사용하여 드라이버를 다시 로드합니다.

dWindows가드라이버를 찾으면 설치 준비가 된것입니다. 다음을클릭합니

다.
