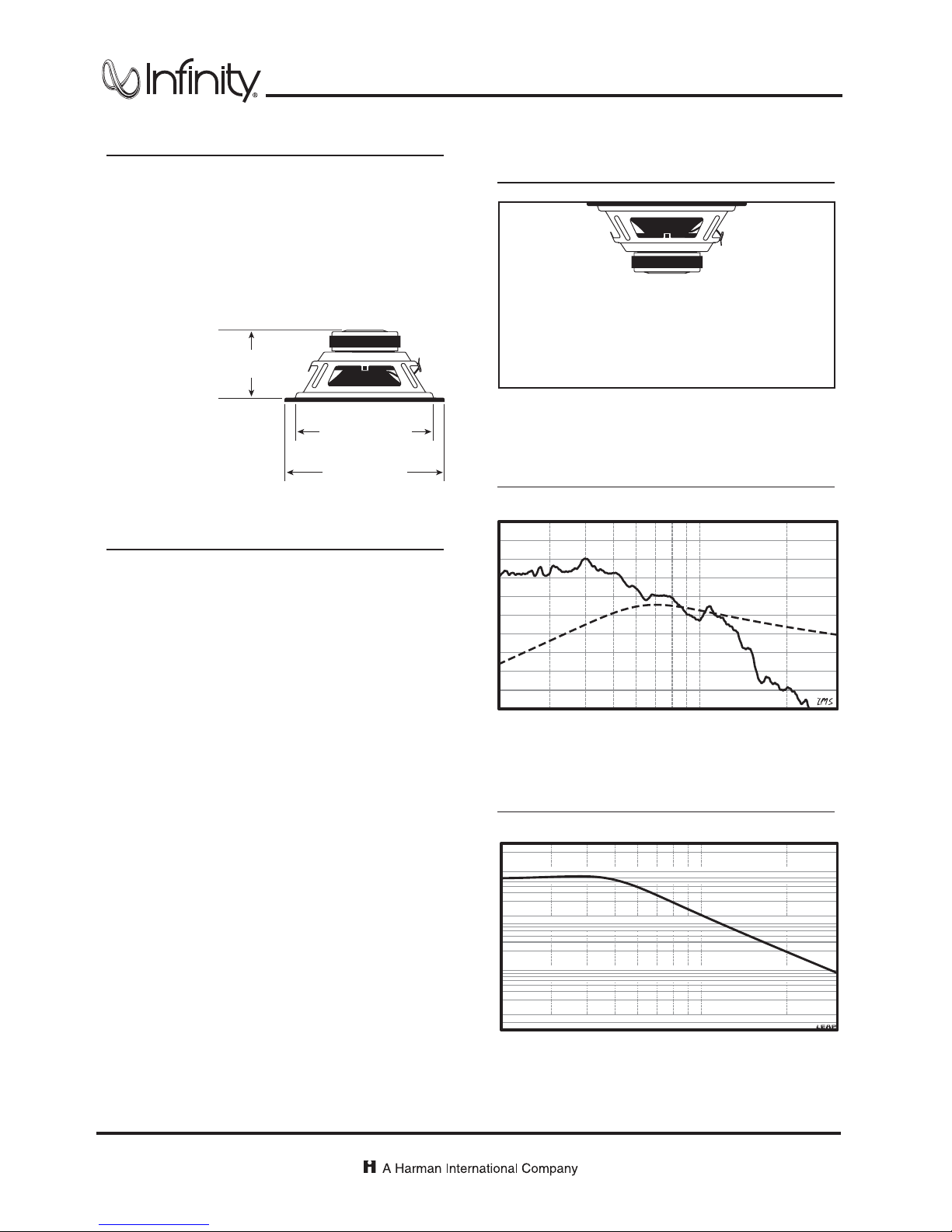

Infinity Reference 1060w Manuel d'instructions

SPECIFICATIONS

DIAMETER: 10" (250MM )

FREQUENCY RESPONSE:25HZ~ 400HZ

NOMINAL IMPEDANCE:4OHMS

2.0" (51.0MM)

DIMENSIONS:

THIELE-SMALL PARAMETERS

VOICE COIL DC EVC (OHMS) . . . . . . 3.59

EVC (MH) . . . . . . . 2.83

DRIVER RADIATING AREA:S

D(IN2) . . . . . . . 56.265

SD(M2) . . . . . . . 363.00

MOTOR FORCE FACTOR:BL(TM) . . . . . . . . 16.02

COMPLIANCE VOLUME:V

AS (FT3) . . . . . . . . 1.16

VAS (LITERS) . . . . . 32.90

SUSPENSION COMPLIANCE:C

MS (µM/N) . . . . 175.00

MOVING MASS, AIR LOAD:M

MS (GRAMS). . . . 173.00

MOVING MASS, DIAPHRAGM:M

MD (GRAMS) . . . 169.00

FREE-AIR RESONANCE:F

S(HZ) . . . . . . . . 29.00

MECHANICAL Q: QMS . . . . . . . . . . . 7.59

ELECTRICAL Q: QES . . . . . . . . . . . 0.44

TOTAL Q: QTS . . . . . . . . . . . . 0.42

MAGNETIC-GAP HEIGHT:H

AG (IN) . . . . . . . . .0.314

HAG (MM) . . . . . . . . 8.00

VOICE COIL HEIGHT:H

VC (IN) .. . . . . . . . . 1.34

HVC (MM) .. . . . . . . . . 34

MAXIMUM EXCURSION:X

MAX (IN) . . . . . . . 0.512

XMAX (MM) . . . . . . 13.00

SEALED BOX VOLUME

(INCLUDES DRIVER DISPLACEMENT)

SEALED ENCLOSURE

FREQUENCY RESPONSE @ 2.83V

SEALED ENCLOSURE

CONE EXCURSION @ 275W

mounting depth

5-7/8" (149mm)

cutout diameter

9-1/4" (234mm)

outer diameter

10-7/16" (264mm)

VBOX = 0.75 ft3(21.24 liters)

Reference 1060w

(side view)

Harman Consumer Group, Inc., 250 Crossways Park Drive, Woodbury, NY 11797, USA www.infinitysystems.com

20 Hz 30 40 50 60 70 80 90 100 200 300

dBSPL

100

105

110

In-Car

12dB LP @ 80Hz

Out-of-Car

20 Hz 30 40 50 60 70 80 90 100 200 300

10u

20u

50u

100u

200u

500u

10m

20m

30m

Reference 1060w 10" Woofer – Technical Data

POWER HANDLING: 275W (1100W )

PEAK

RMS

91dBSENSITIVITY (2.83V @ 1M):

VOICE COIL DIAMETER:

RESISTANCE:R

VOICE COIL INDUCTANCE @ 1KHZ:L

20 Hz 30 40 50 60 70 80 90 100 200 300

dBSPL

100

105

110

VENTED BOX VOLUME

(INCLUDES DRIVER/PORT DISPLACEMENTS)

VENTED ENCLOSURE

FREQUENCY RESPONSE @ 2.83V

VENTED ENCLOSURE

CONE EXCURSION @ 275W

BAND-PASS BOX VOLUME

(INCLUDES DRIVER/PORT DISPLACEMENTS)

BAND-PASS ENCLOSURE

FREQUENCY RESPONSE @ 2.83V

BAND-PASS ENCLOSURE

CONE EXCURSION @ 275W

Reference 1060w

(side view)

Port

fB= 35.0Hz

diameter = 3"

77mm

length = 4-3/4"

121mm

VBOX = 1.75 ft3(49.56 liters) VREAR = 1.00 ft3(28.32 liters) VFRONT = 1.0 ft3

(28.32 liters)

Reference 1060w

(side view)

diam. = 4"

102mm

Port

fB= 50Hz

length =

7-7/8"

200mm

Harman Consumer Group, Inc., 250 Crossways Park Drive, Woodbury, NY 11797, USA www.infinitysystems.com

20 Hz 30 40 50 60 70 80 90 100 200 300

dBSPL

100

105

110

Out-of-Car Out-of-Car

In-Car

12dB LP @ 80Hz

In-Car

12dB LP @ 80Hz

20 Hz 30 40 50 60 70 80 90 100 200 300

10u

20u

50u

100u

200u

500u

10m

20m

30m

20 Hz 30 40 50 60 70 80 90 100 200 300

10u

20u

50u

100u

200u

500u

10m

20m

30m

Reference 1060w 10" Woofer – Technical Data
