IKH XWS031 Manuel utilisateur
XWS031
SIKKIKONE
SICKMASKIN

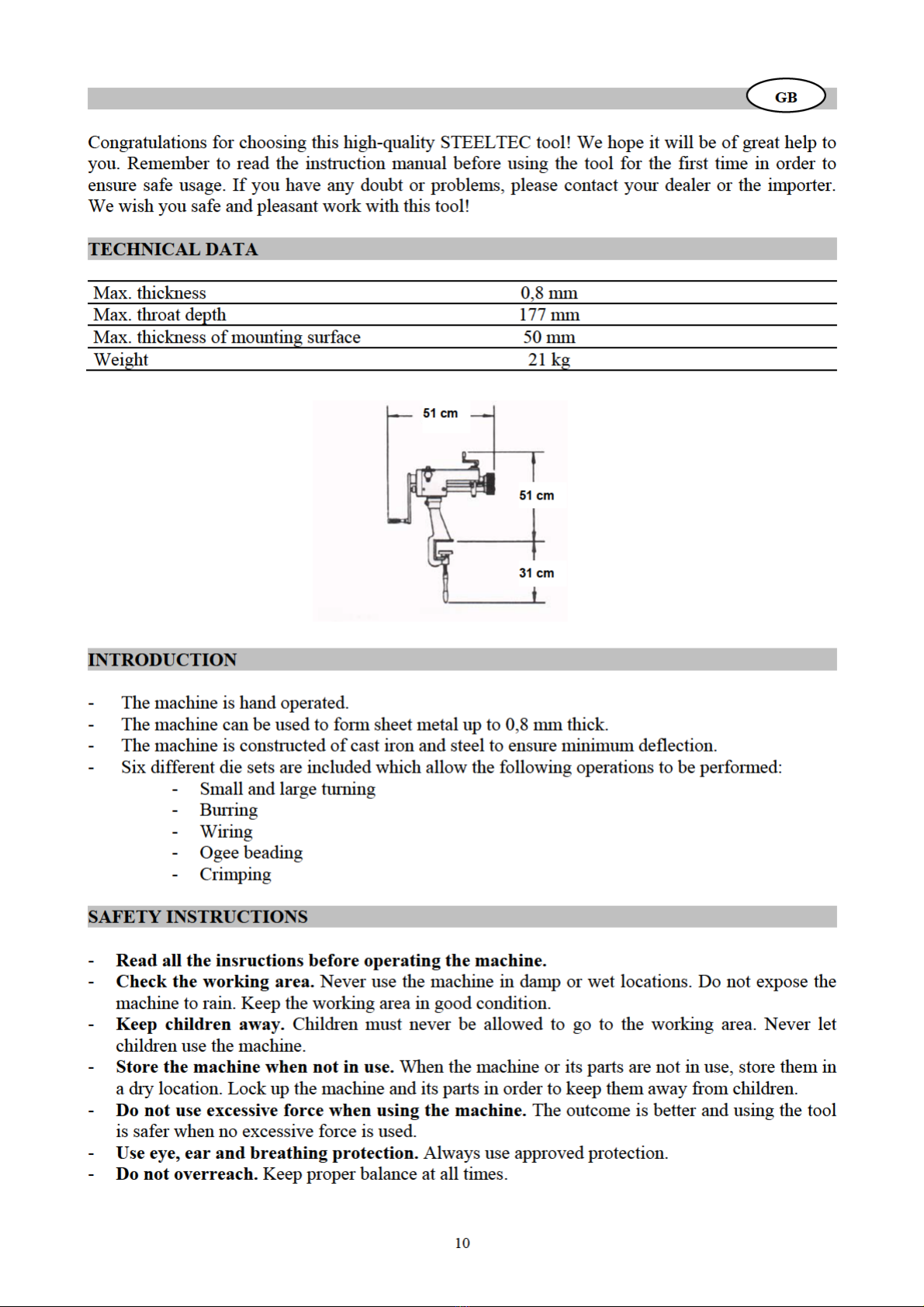

ROTARY MACHINE
Käyttöohje • Bruksanvisning • Instruction manual
Alkuperäisten käyttöohjeiden käännös • Översättning av originalbruksanvisning • Original manual
Maahantuoja / Importör / Importer:
ISOJOEN KONEHALLI OY
Keskustie 26, 61850 Kauhajoki As, Finland
Tel. +358 - 20 1323 232, Fax +358 - 20 1323 388
www.ikh.fi
HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata
kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten.
OBS! Läs noggrant igenom bruksanvisningen innan du använder maskinen
och följ alla angivna instruktioner. Spara instruktionerna för senare behov.
NOTE! Read the instruction manual carefully before using the machine and
follow all given instructions. Save the instructions for further reference.
3
-Huolla laite tarkasti. Pidä laite puhtaana parempaa lopputulosta ja turvallisempaa käyttöä var-
ten. Pidä kampi kuivana, puhtaana, öljyttömänä ja rasvattomana.
-Ole tarkkaavainen. Keskity tekemiseesi. Älä työskentele laitteella väsyneenä.
-Tarkista vaurioiden varalta. Ennen laitteen käyttöä, varmista että kaikki sen osat ovat kunnos-
sa ja ehjiä. Tarkista että osat ovat asennettu oikein. Tarkista että kaikki osat on kiinnitetty kun-
nolla. Tarkista laite rikkoutuneiden osien varalta. Mikäli laitteessa ilmenee ongelmia, tulee se
korjauttaa ja osat vaihdatuttaa valtuutetussa huoltoliikkeessä.
-Vaihto-osat ja lisävarusteet. Käytä ainoastaa alkuperäisiä osia vastaavia vaihto-osia. Käytä
ainoastaan lisävarusteita, jotka ovat tarkoitettu tälle laitteelle.
-Älä työskentele laitteella, mikäli olet alkoholin tai muiden päihdeaineiden vaikutuksen
alaisena. Lue varoitukset ja varmista, että refleksisi ja arviointikykysi ovat asianmukaiset. Mi-
käli asiassa on epäselvyyttä, älä missään nimessä käytä laitetta.
-Lapset tai vajaakuntoiset eivät saa käyttää laitetta.
PAKKAUKSESTA PURKAMINEN
-Tarkista ettei laite ole vahingoittunut kuljetuksen aikana. Jos laite on vahingoittunut, ota yhteys
jälleenmyyjään.
-Ilmoita puuttuvista osista jälleenmyyjälle.
-Laite toimitetaan kokonaisena, yksi rulla-
pari on asennettuna. Muut osat tulee heti
etsiä ja varmistaa että kaikki on tallella en-
nen kokoamista.
-Kuva 1:
A. Runko
B. Kampi
C. Säätökahva
D. Työkalu
E. Välikappale, 2 kpl
F. Pieni taivutusrullapari
G. Rullapari S-muodolle
H. Kanttausrullapari
I. Suuri taivutusrullapari
J. Rullapari kaartamiseen
K. Poimuttamisrullapari
TÄRKEÄÄ:
-Laite ja rullaparit on päällystetty suojaavalla materiaalilla. Varmistaaksesi parhaan mahdollisen
työjäljen, irrota suoja. Suoja irtoaa helposti laimealla liuottimella, kuten mineraalitärpättiä peh-
meällä liinalla levittäen. Vältä pudistusliuottimen pääsyä maalipinnoille tai kumi- ja muoviosiin,
sillä liuottimet saattavat kuluttaa näitä materiaaleja. Käytä saippuaa ja vettä maalipinnan, kumi-
ja muoviosien puhdistamiseen. Puhdistamisen jälkeen peitä kaikki puhdistetut osat kevyellä öl-
jykerroksella.
VAROITUS:
-Älä koskaan käytä helposti syttyviä liuottimia, sillä ne saattavat aiheuttaa tulipalon.
KOKOAMINEN JA ASENTAMINEN
-Rungon kiinnittäminen:
-Kiinnitä runko sopivaan kohtaan työpenkissä tai muussa vastaavassa. Alustan pak-
suus ei saa olla 50mm enempää. Kiinnitä paikalleen kiinnityskahvalla.
Kuva 1.
5
-Säätöosat tulee voidella.
-Voitele vetoakseli öljyllä kuukausittain.
VIANETSINTÄ
Vika Mahdollinen syy Korjaus
Muotti leikkaa metallin läpi. Muotit ovat liian lähellä toisi-
aan. Säädä muottien asentoa säätö-
kahvasta.
Muotit eivät tee oikeaa muo-
toa. Muotit on väärin asennettu. Säädä muottien asentoa säätö-
kahvasta.
Siipiruuvi on löysällä. Kiristä siipiruuvi.
Työstettävä kappale on liian
paksu. Älä ylitä laitteen maksimikapa-
siteettia 0,8 mm pehmeä teräs.
Kampea on vaikea liikuttaa. Säätöosat löysällä tai väärässä
asennossa. Säädä ja kiristä ruuvit. Löysää
nuppia ja säädä säätöosien
asentoa kääntämällä säätöruu-
via. Kiristä nuppi.
Huono voitelu. Huolehdi oikeanlaisesta voite-
lusta (ks kohta Voitelu).
7
-Undvik onormala kroppsställningar. Stå alltid stadigt på båda fötterna och i god balans.
-Underhåll maskinen väl. Håll maskinen och dess delar rena för säker användning och bättre
resultat. Håll vevens handtag torrt, rent och fritt från olja och smörjfett.
-Var uppmärksam. Koncentrera dig på arbetet. Använd inte maskinen när du är trött.
-Kontrollera att verktyget inte är skadat. Kontrollera innan maskinen används att inga delar är
skadade. Säkerställ att samtliga delar är korrekt monterade. Säkerställ att allt är ordentligt fast-
draget. Vid problem, var god kontakta ett licensierat underhållsföretag.
-Utbytesdelar och tillbehör. Använd endast utbytesdelar som är identiska med de som ur-
sprungligen sitter på maskinen. Använd endast för denna maskin avsedda tillbehör.
-Använd inte maskinen om du är påverkad av alkohol eller droger. Läs varningarna, och var
säker på att dina reflexer och ditt omdöme är lämpligt. Vid tvekan, använd inte maskinen.
-Barn eller handikappade får inte använda maskinen.
UPPACKNING
-Kontrollera med avseende på eventuella transportskador. Kontakta återförsäljaren i händelse av
skada.
-Rapportera saknade delar till återförsäljaren.
-Maskinen levereras som en enhet med en
stanssats monterad. Ytterligare delar ska
omhändertas. Kontrollera att inga delar
saknas.
-Bild 1:
A. Fot
B. Vev
C. Justeringshandtag
D. Nyckel
E. Mellanlägg, 2 st.
F. Liten valssats
G. Stanssats för vågvalsning
H. Stanssats för gradning
I. Stanssats för stor rundfalsning
J. Stanssats för trådformning
K. Stanssats för veckning
VIKTIGT:
-Maskinen och stansarna är täckta med en skyddande hinna. Avlägsna hinna för att säkerställa
korrekt passning och funktion. Hinnan kan lätt avlägsnas med ett milt lösningsmedel såsom mi-
neralsprit och en mjuk trasa. Undvik att rengöringsmedlet kommer på färg eller gummi- och
plastdelar då dessa kan skadas. Använd tvål och vatten på färg, plast- och gummikomponenter.
Anolja alla ytor lätt efter rengöringen.
VARNING:
-Använd aldrig lättantändliga lösningsmedel för att undvika brandrisk.
MONTERING OCH INSTALLATION
-Fotens infästning:
-Fäst foten på arbetsbänken. Infästningsområdets tjocklek får inte överstiga 50 mm.
Fäst enheten på plats med tvingen.
-Maskinens infästning:
-Fäst maskinen på foten. Dra fast med sexkantskruvar.
Bild 1.
9
FELSÖKNING
Problem Möjlig orsak Åtgärd
Stansarna skär genom plåten. Stansarna är för nära varandra. Justera stansens läge med ju-
steringshandtaget.
Stansarna formar inte profilen
korrekt. Stansarna är feljusterade. Justera stansens läge med ju-
steringshandtaget.
Tumskruven är lös. Dra fast tumskruv.
För tjock plåt i arbetsstycket. Överskrid inte maximala kapa-
citeten 0,8 mm stålplåt.
Veven svår att vrida. Justeringsblocket för löst eller i
fel läge. Justera ställskruvarna, och dra
fast låsmuttrarna. Lossa vredet
och justera justeringsblockets
läge med justeringsskruven.
Dra fast vredet.
Otillräcklig smörjning. Smörj korrekt (se Smörjning).
