A-A ( 1 : 5 )
Z ( 1 : 1 )
Y ( 1 : 1 )
A A
Z
Y
Index Änderung/Amendment Datum
Date Name
Datum/Date
Name
Erstellt
Created
Geprüft
Checked
Spicher Str. 1a, 51147 Köln
www.igus.de
Schutzvermerk nach DIN ISO 16016 beachten
Copyright in accordance with DIN ISO 16016
Artikel-Nr./article-no.
Zeichnungs-Nr./drawing.-no.
Maßstab/scale
Datei/file:
inv
Blatt/Sheet
Eu.
1 / 1
A2
DLE-DR-xxxx.idw
DL15569
18.10.2018
AMuehlens18.10.2018
FKoeching

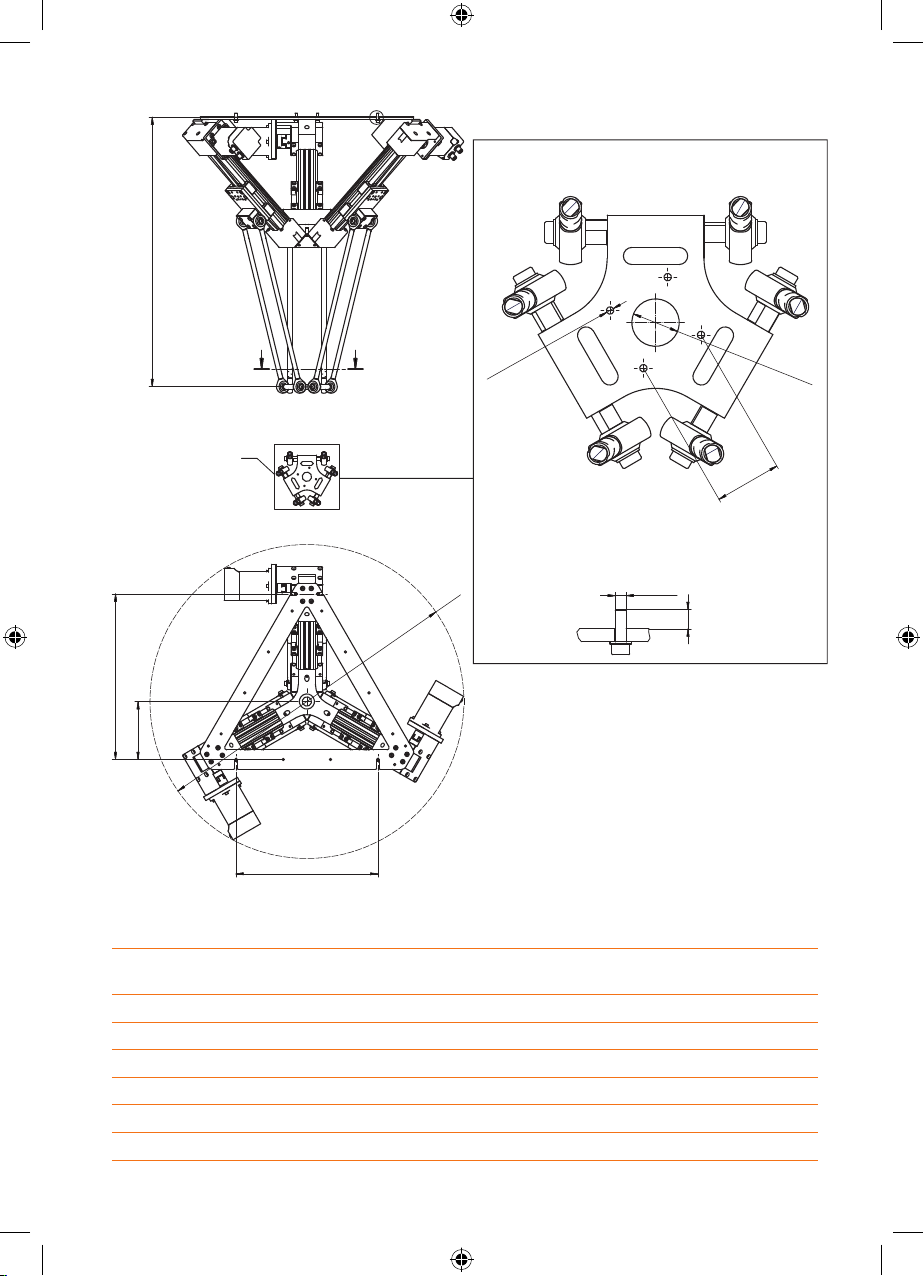

Deltaroboter
drylin E
1 : 5 Benennung/title
DLE-DR-xxxx
®
1 2 43 5 6 7 8
1 2 43 5 6 7 8
B
A
C
D
E
F
B
A
C
D
E
F
Für Entscheidungen über die Eignung der von igus®zu liefernden Produkte für bestimmte Anwendungsfälle
und Konstruktionen, in die die igus®-Produkte einbezogen sind, ist ausschließlich der Kunde verantwortlich.
Die ausschließliche Verantwortung des Kunden für die Konstruktion und/oder Verwendung liegt auch dann
beim Kunden, wenn igus in die Entwicklung eines vom Kunden geschaffenen Produktes einbe zogen wird und
dabei, etwa durch Ratschläge oder Empfehlungen, mitwirkt. Alle Maße, Prüfungen und Angaben beziehen sich,
wenn nicht ausdrücklich anders angegeben, auf den Auslieferzustand bei Raumklima.
Projektleiter/Pr.Manager:
The responsibility for the decision regarding the suitability of the igus®p roducts for
individual application/design is taken by th e customer. This also applies if igus®is
involved in the development of a customised product, e.g. with advice or proposals
regarding the design and/or manufacturing process of the product and/or associated
application. All sizes, checks and data are relating to the delivery conditions at
ambient climate, if not fixed deviating in particu lar.
AMuehlens
Gewicht/mass:
12110,2 g
L×H×B: [mm]
665 ×675 ×649
547bis 667
P
22H7
31
5(4x) M
9
330
385,25
(135)
3,5(4x)
Artikelschlüssel
Artikel Besonderheit P = Platzbedarf
DLE-DR-0001 Bausatz im Schaum, ohne Steuerungen, mit Motoren 730
DLE-DR-0002 montiert im Rack, ohne Steuerungen, mit Motoren 730
DLE-DR-0003 Bausatz im Schaum, mit Steuerungen, mit Motoren 730
DLE-DR-0004 montiert im Rack, mit Steuerungen, mit Motoren 730
DLE-DR-0005 Bausatz im Schaum, ohne Steuerungen, ohne Motoren 645
DLE-DR-0006 montiert im Rack, ohne Steuerungen, ohne Motoren 645
