IFM Efector 300 SID Manuel utilisateur

Bedienungsanleitung

Operating instructions

Notice utilisateurs

Strömungswächter

Flow monitor

Contrôleur de débit

SID

701935 / 01 07 / 2010

DEUTSCHENGLISHFRANÇAIS

Weitere Einstellmöglichkeiten (→Seite 9)

• Der HI-Abgleich genügt für die meisten wasserbasierten

Applikationen. Optional: auf Minimalströmung abgleichen (LO-

Abgleich).

•Schaltpunkt einstellen (zur Veränderung der Reaktionszeit und

der Betriebsreserve).

• Einstellung zur Überwachung und optischen Anzeige von

Überströmung.

• Aktivieren / Deaktivieren der Funktion Fernabgleich.

• Rücksetzen auf Werkseinstellung.

•Installieren

Montage →Seite 6, elektrischer Anschluß →Seite 8.

•HI-Abgleich

Schalten Sie die Betriebsspannung ein.

Nach etwa 15s ist das Gerät betriebsbereit.

Lassen Sie das Medium mit der gewünschten Maximal-

strömung (HI) in der Anlage fließen.

•Das Gerät ist betriebsbereit.

Drücken Sie die Taste Learn/Set

und halten Sie sie gedrückt.

Die grünen LEDs rechts und links

blinken,

nach 5s füllt sich der LED-Balken

(grün) von links nach rechts

(lassen Sie die Taste los, sobald

die ersten LEDs leuchten).

Die Anzeige verlischt kurzzeitig.

Das Gerät speichert die aktuelle

Strömung als Maximalströmung.

LO HI

HILO

>5...<10

Kurzanleitung

DEUTSCH

MODE /

ENTER

2468

LEARN /

SET

103579

LO HI

FLOW RATE

Einstelltasten

Aktuelle Strömung im Anzeigebereich

(grüner LED-Balken)

Anzeige des Schaltpunkts (SP):

LED orange: Strömung ≥SP; LED rot: Strömung < SP

Betriebsanzeige (Run-Modus)

Überströmung (LED 9 blinkt)

Unterströmung (LED 0 blinkt)

Betriebsanzeige

2468103579

Bedien- und Anzeigeelemente

Mode / Enter:

• Anwahl der Menüpunkte und Bestätigung

Learn/Set:

• Abgleich auf Maximal- / Minimalströmung;

• Reset (Werkseinstellung wieder herstellen);

• Einstellen von Werten

(kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

Einstelltasten

2468103579

LO HI

>5s

...

> 5s

>5...<10s

>10...<15s

>15...<20s

Abgleich Minimalströmung

Abgleich Maximalströmung

Geräte-

funktionen

(ENTER-Taste)

Abgleich /

Werkseinstellung

(SET-Taste)

Überwachung Überströmung

Schaltpunkt einstellen

Fernabgleich deaktivieren /

aktivieren

Run-Modus

LED = grün LED = orange LED = rot

Menüstruktur

Rücksetzen Werkseinstellung

Der Strömungswächter

• erfaßt die Strömungsgeschwindigkeit in flüssigen und gasförmi-

gen Medien,

• schaltet den Ausgang entsprechend der Programmierung

(Schließer oder Öffner, programmierbar durch Anschlußbelegung;

→Seite 8),

• zeigt den relativen Strömungswert innerhalb des einstellbaren

Erfassungsbereichs durch ein LED-Display an

- LED 0 = unteres Ende des Fensters (Minimalwert / LO)

- LED 9 = oberes Ende des Fensters (Maximalwert / HI).

• Zusätzlich können angezeigt werden:

- Schaltzustand (LED rot: Strömung unterhalb des Schaltpunkts;

LED orange: Strömung hat Schaltpunkt erreicht).

- Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über der

Maximalströmung liegt.

- Unterströmung / Strömungsstillstand: LED 0 blinkt, wenn die

Strömung unter der Minimalströmung liegt.

DEUTSCH

Bestimmungsgemäße Verwendung

Inhalt

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . Seite 5

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . . . . . Seite 11

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Einstelldiagramme / Technik-Information . . . . . . . . . . . . . . Seite 12

Das Gerät ist adaptierbar an unterschiedliche Prozeßanschlüsse.

(Adapter sind gesondert als Zubehör zu bestellen).

• Montieren Sie das Gerät bei waagerecht verlaufenden Rohren

möglichst seitlich (Abb 1).

Bei Montage von unten sollte die Rohrleitung frei von

Ablagerungen sein.

Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu

überwachenden Medium gefüllt sein.

• Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der

Steigleitung (Medium strömt aufwärts, Abb. 2).

Um Fehlfunktionen zu vermei-

den, müssen Mindestabstände

zwischen Sensor und

Krümmungen, Ventilen,

Reduzierungen u. ä. eingehalten

werden.

• Mindestens 5 mal Rohrdurch-

messer an der Anströmseite

(A).

• Mindestens 3 mal Rohrdurch-

messer an der Abströmseite

(B).

Montage

min.

5 x D

min.

3 x D

1 2

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmier-

paste ein, um mehrmaliges Lösen und Festziehen zu gewährleisten.

Achtung: Es darf kein Fett auf die Sensorspitze (A) gelangen.

2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß (1).

3. Setzen Sie den Strömungswächter auf den Adapter und ziehen Sie

die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm).

Halten Sie dabei das Gerät in seiner Ausrichtung.

Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung.

Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte

Eintauchtiefe sichergestellt.

Achtung: Die Sensorspitze darf die Rohrwand nicht berühren.

DEUTSCH

1 2 3

⎩

⎨

⎧

Gewinde M18 x 1,5

13,5

Montagemaß mit

M12-Adapter Montagemaß mit

G¼-Adapter Montagemaß mit

G½-Adapter

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur

Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

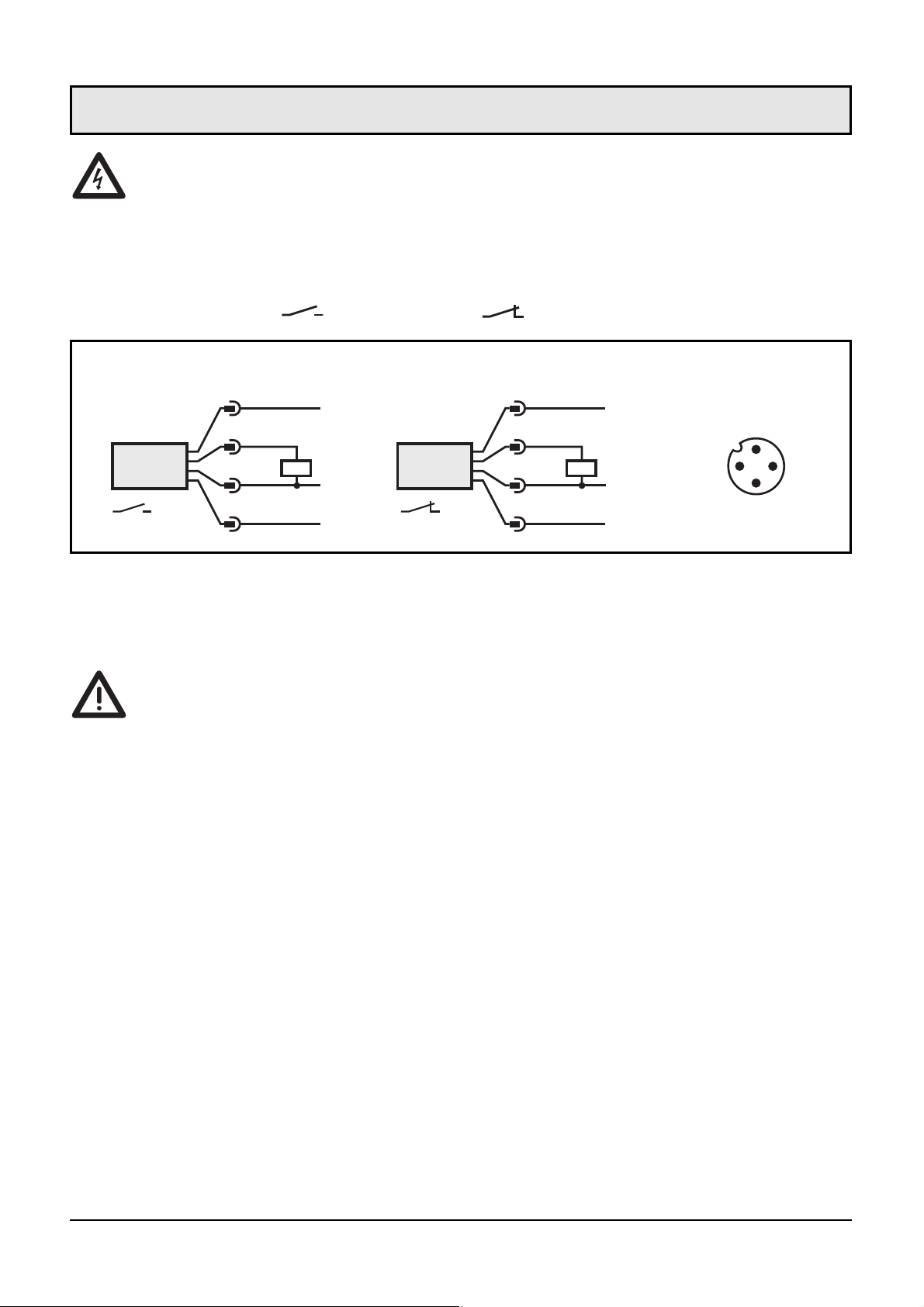

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät fol-

gendermaßen an ( = Schließer / = Öffner):

Wenn die Funktion Fernabgleich aktiv ist:

Verwenden Sie 4-Draht-Kabeldosen ohne Brücke zwischen Pins 2 und 4.

Bei 3-Draht-Kabeldosen mit Brücke zwischen Pin 2 und Pin 4 löst das

Einschalten der Endstufe den Fernabgleich aus!

Störanzeige: Bei Kurzschluß leuchten Betriebsanzeige und rote LED-

Kette im Wechsel.

Elektrischer Anschluß

L+

L-

L+

L-

P = Programmierleitung (für Fernabgleich)

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)

Steckeransicht

(am Gerät)

■■Überwachungsbereich Strömung einstellen

HI-Abgleich

• Medium mit gewünschter Maximalströmung in der Anlage fließen

lassen.

• >5...<10s lang Taste Learn/Set drücken (= Abgleich auf

Maximalströmung / oberes Ende des Überwachungsbereichs).

Optional: LO-Abgleich

Der HI-Abgleich genügt für die meisten wasserbasierten

Applikationen. Zusätzlich können Sie das Gerät in einem zweiten

Schritt auf Minimalströmung abgleichen:

• Medium mit gewünschter Minimalströmung in der Anlage fließen

lassen bzw. Strömung anhalten.

• >10...<15s lang Taste Learn/Set drücken (= Abgleich auf

Minimalströmung oder Strömungsstillstand / unteres Ende des

Über-wachungsbereichs).

■■Fernabgleich über Programmierleitung

Für die jeweilige Zeit Betriebsspannung (+UB) an Pin 2 (P) anlegen.

■■Schaltpunkt einstellen

• 1 x kurz Taste Mode/Enter drücken.

• 5s lang Taste Learn/Set drücken.

• Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschter

Schaltpunkt eingestellt ist.

• 1 x kurz Taste Mode/Enter drücken.

■■Überwachung auf Überströmung

• 2 x kurz Taste Mode/Enter drücken.

• 5s lang Taste Learn/Set drücken, loslassen, wenn LED blinkt.

• Taste Learn/Set mehrmals drücken, um die LED für den oberen

Anzeigewert der Betriebsströmung zu verschieben.

• 1 x kurz Taste Mode/Enter drücken.

Programmieren

■■Aktivieren / Deaktivieren der Funktion Fernabgleich

• 3 x kurz Taste Mode/Enter drücken.

• 5s lang Taste Learn/Set drücken.

• Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschte

Funktion eingestellt ist (Funktion aktiv, wenn rechts und links je

3 LEDs grün leuchten; Funktion nicht aktiv, wenn 4 LEDs in der

Mitte der Anzeige rot leuchten).

• 1 x kurz Taste Mode/Enter drücken.

■■Werkseinstellung wieder herstellen

• >15...<20s lang Taste Learn/Set drücken.

■■Für die Einstellvorgänge gilt:

• Wird während des Einstellvorgangs 15s lang keine Taste gedrückt,

geht das Gerät mit unveränderten Werten in den Betriebsmodus

zurück.

• Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach geht

das Gerät mit unveränderten Werten in den Betriebsmodus zurück.

■■Verriegeln / Entriegeln

Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben

verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden

Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt

oder entriegelt. Auslieferungszustand: Nicht verriegelt.

Ist das Gerät verriegelt, kann angezeigt werden:

• Der aktuelle Schaltpunkt (Taste Mode/Enter 1 x drücken).

• Aktuelle Einstellung für Überwachung auf Überströmung (Taste

Mode/Enter 2 x drücken).

• Die Einstellung der Funktion Fernabgleich (Taste Mode/Enter 3 x

drücken).
