IFM Electronic efector300 SA1003 Manuel utilisateur
Bedienungsanleitung
Operating instructions
Notice utilisateurs
Strömungssensor
analog
Flow sensor analog
Sonde de débit
analogique
SA1003
R
DEUTSCH
ENGLISHFRANÇAIS
Sachnr. 701220/05 07/00
DEUTSCH
Inhalt
1. Bestimmungsgemäße Verwendung . . . . . . . . . . . . Seite 4
2. Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . Seite 4
3. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
4. Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . Seite 6
5. Parametrieren für das gewählte T-Stück . . . . . . . . . Seite 7
6. Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . Seite 8
ENGLISH
Contents
1. Function and features . . . . . . . . . . . . . . . . . . . . . . page 9
2. Controls and visual indication . . . . . . . . . . . . . . . . page 9
3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 10
4. Electrical connection . . . . . . . . . . . . . . . . . . . . . . page 11
5. Matching the sensor to the selected T-piece . . . . . page 12
6. Installation and set-up / operation / maintenance . page 13
FRANÇAIS
Contenu
1. Fonctionnement et caractéristiques . . . . . . . . . . . page 14
2. Eléments de service et d’indication . . . . . . . . . . . . page 14
3. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 15
4. Raccordement électrique . . . . . . . . . . . . . . . . . . . page 16
5. Paramétrage pour le raccord en T sélectionné . . . . page 17
6. Mise en service / Fonctionnement / Maintenance . page 18
Maßzeichnung
Scale drawing
Dimensions
M12x1
41
72
96
37
60
53
18
M12x1
14
L2
L1
D1
D2
S1S2
32
QL 18-18-18
QL 22-18-22
QL 28-18-28
S1[mm]
24
27
36
S2[mm]
32
36
41
L1[mm]
40
44
47
L2[mm]
23,5
27,5
30,5
D1[mm]
18
22
28
D2[mm]
M26 x 1,5
M30 x 2
M36 x 2

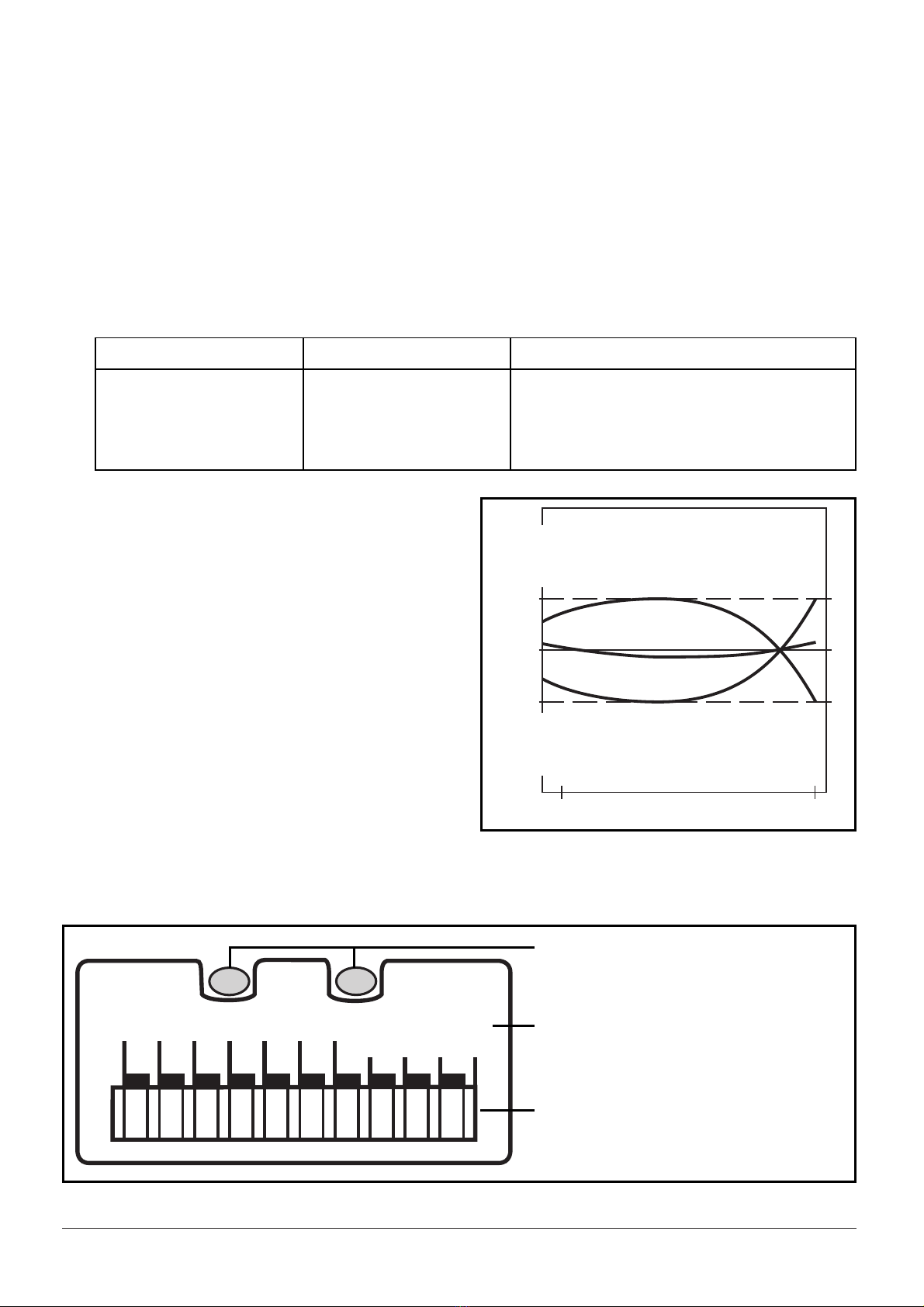

1. Bestimmungsgemäße Verwendung
Der Strömungssensor erfaßt den Durchflußvon Wasser und setzt
ihn in ein analoges Ausgangssignal um (4 ... 20 mA). Zusätzlich
zeigt er den aktuellen Durchflußdurch eine LED-Kette an.
•Für nahtlose Präzisionsstahlrohre nach DIN 2391 Teil 1 und T-Stücke
nach DIN 2353. Das Gerät ist für folgende T-Stücke /
Erfassungsbereiche parametrierbar:
Typischer Meßfehler für Medium
Wasser bei verschiedenen
Mediumstemperaturen.
2. Bedien- und Anzeigeelemente
4
T-Stück
QL 18-18-18
QL 22-18-22
QL 28-18-28
Rohr
18 x 1,5
22 x 1,5
28 x 2
Erfassungsbereich [l/min]
0 ... 10
0 ... 20
0 ... 40
0
80 °C
25 °C
10 °C
Q min. Q max.
max. neg.
Fehler 10%
des Endwerts
max. pos.
Fehler 10%
des Endwerts
0
1
2
3
4
5
6
7
8
9
10
Flow
Run-
mode [l/min]
Einstellen auf gewählte
Rohrgröße
10%-Skala
LED-Kette
hier mit Aufkleber für T-Stück QL 18-18-18
3. Montage
Um Fehlfunktionen zu vermei-
den, müssen Mindestabstände
zwischen Strömungswächter
und Krümmungen, Ventilen,
Reduzierungen u. ä. eingehalten
werden:
•Mindestens 5 mal
Rohrdurchmesser an der
Anströmseite (A).
•Mindestens 3 mal
Rohrdurchmesser an der
Abströmseite (B).
(Die Angaben gelten für lamina-
re Strömungsverhältnisse).
1. Fetten Sie die Überwurfmutter
(A) mit Schmierpaste ein, um
mehrmaliges Lösen und
Festziehen der Mutter zu
gewährleisten. Achtung: Es
darf kein Fett auf die
Sensorspitze gelangen.
2. Entfernen Sie die Schutzkappe
(B) der Sensorspitze. Setzen
Sie das Gerät in das T-Stück
ein.
3. Richten Sie es aus (in
Rohrlängsachse oder quer
dazu).
Ziehen Sie die Überwurfmut-
ter an (Anzugsdrehmoment
max. 70 Nm). Halten Sie dabei
das Gerät in seiner
Ausrichtung.
5
DEUTSCH
AB
A
B
Dmin.
5 x D
min.
3 x D
4. Kleben Sie den für das
gewählte T-Stück passenden
Aufkleber auf das Gerät.
4. Elektrischer Anschluß
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Um die "limited Voltage" Anforderungen gemäß UL 508 zu
erfüllen, mußdas Gerät aus einer galvanisch getrennten Quelle
versorgt und durch eine Überstromeinrichtung abgesichert werden.
Schalten Sie die Anlage spannungsfrei bevor Sie das Gerät
anschließen.
Anschlußbelegung:
Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs
auf und verlöschen wieder schrittweise.* Danach ist das Gerät
betriebsbereit.
*Während dieser Zeit liegt das Ausgangssignal bei 20mA.
6
L+
L
3 BU
BK
1 BN
/
24
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = WH (weiß),
3 = BU (blau), 4 = BK (schwarz).
Max. Bürde für den Analogausgang:
500 Ω
0
2
4
6
8
10
12
14
16
18
20
Flow
Run-
mode [l/min]
T-Stück QL22-18-22
T-Stück QL18-18-18
0
4
8
12
16
20
24
28
32
36
40
Flow
Run-
mode [l/min]
T-Stück QL28-18-28
0
1
2
3
4
5
6
7
8
9
10
Flow
Run-
mode [l/min]

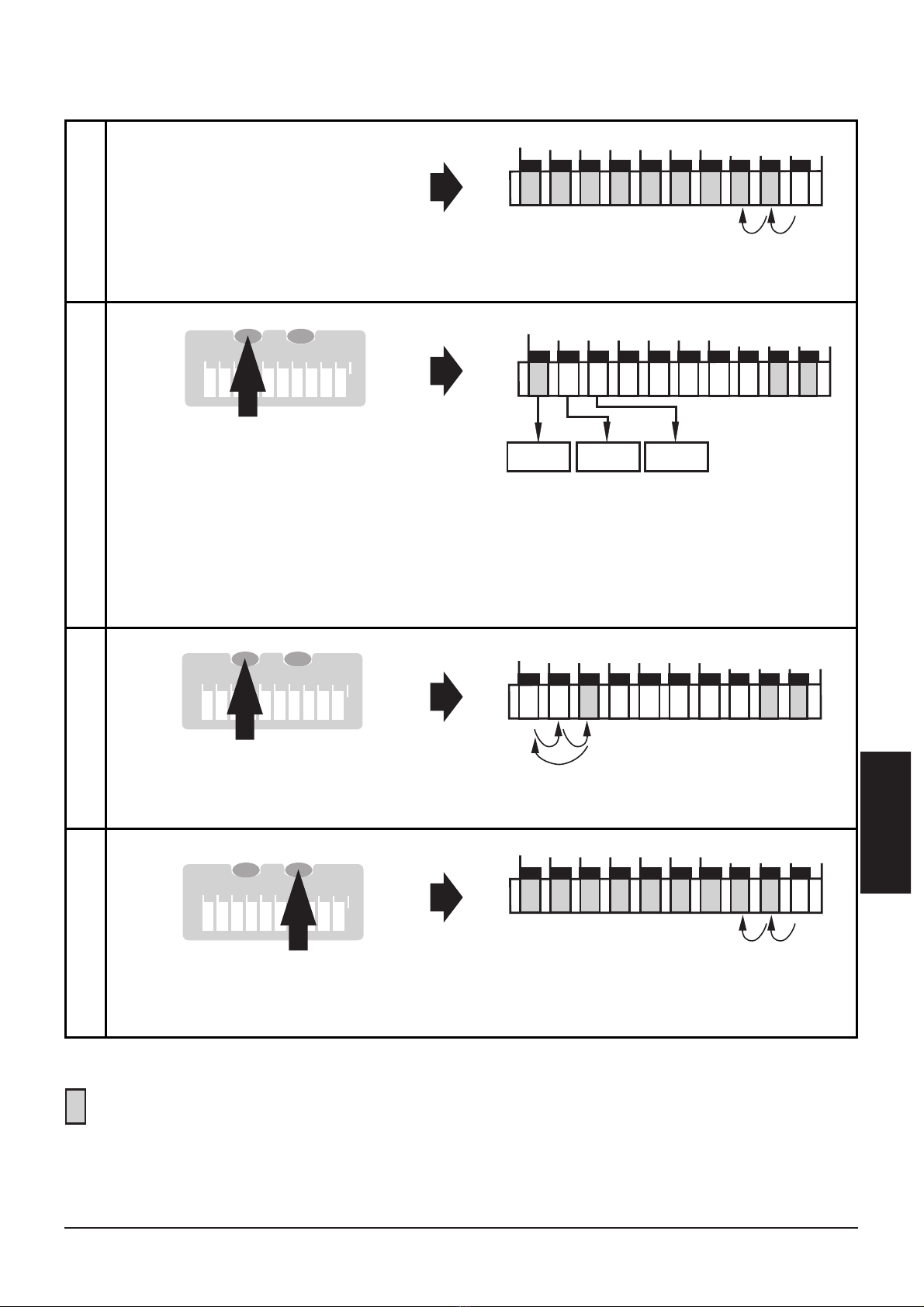

5. Parametrieren für das gewählte T-Stück
7
DEUTSCH
hier mit Aufkleber für T-Stück QL 18-18-18
= LED leuchtet grün
Schalten Sie die
Spannungsversorgung ein.
Alle LEDs leuchten
und verlöschen dann schrittweise.
Die beiden LEDs rechts leuchten
grün (= Gerät ist im Programmier-
modus für Rohrgröße).
Grüne LEDs 1 bis 3 zeigen die
Rohrgröße an.
1
GN
GN
GN
GN
GN
GN
GN
GN
GN
0
1
2
3
4
5
6
7
8
9
10
GN
GN
GN
GN
GN
GN
GN
GN
GN
0
1
2
3
4
5
6
7
8
9
10
Drücken Sie kurz, bevor die
LEDs verlöschen.
2
GN
GN
GN
0
1
2
3
4
5
6
7
8
9
10
QL22 QL28QL18
Drücken Sie so oft,
bis die gewählte Rohrgröße
angezeigt wird.
3
GN
GN
GN
0
1
2
3
4
5
6
7
8
9
10
4
Drücken Sie kurz
(= Bestätigen der Eingabe).
Alle LEDs leuchten
und verlöschen dann schrittweise.
Danach ist das Gerät betriebsbereit.
GN
6. Inbetriebnahme / Betrieb / Wartung
Prüfen Sie nach Montage, elektrischem Anschlußund
Programmierung, ob das Gerät sicher funktioniert.
Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs
auf und verlöschen wieder schrittweise.* Danach ist das Gerät
betriebsbereit.
*Während dieser Zeit liegt das Ausgangssignal bei 20mA.
Betriebsanzeige
Reinigungshinweis
Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen.
Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaf-
tende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem
Essigreiniger entfernen.
8
hier mit Aufkleber für T-Stück QL 18-18-18
Grüne LEDs = aktueller
Durchfluß(hier: 6 - 7 l/min)
1. LED blinkt = keine Strömung
GN
GN
GN
GN
GN
GN
GN
GN
GN
0
1
2
3
4
5
6
7
8
9
10
1. Function and features
The flow sensor detects the flow rate of water and converts it into
an analog output signal (4 ... 20 mA). In addition a row of LED's
indicates the current flow rate.
•For seamless precision steel to DIN 2391/1 and T-pieces to DIN
2353. The unit can be set for the following T-pieces / sensing
ranges:
Typical measurement errors for
water and different temperatures
of the medium.
2. Controls and visual indication
9
ENGLISH
T-piece
QL 18-18-18
QL 22-18-22
QL 28-18-28
pipe
18 x 1.5
22 x 1.5
28 x 2
sensing range [l/min]
0 ... 10
0 ... 20
0 ... 40
0
80 °C
25 °C
10 °C
Q min. Q max.
max. neg.
error 10 %
of the end value
max. pos.
error 10 %
of the end value
0
1
2
3
4
5
6
7
8
9
10
Flow
Run-
mode [l/min]
selection of pipe size
10% steps
row of LED’s
here with label for T-piece QL 18-18-18
3. Installation
To avoid malfunction a minimum
distance between the flow mon-
itor and bends, valves, changes
in cross-section or such like must
be observed:
•Min. 5 x pipe diameter
upstream (A).
•Min. 3 x pipe diameter
downstream (B).
(This information refers to lami-
nar flow).
1. Lubricate the nut (A) with
grease to ensure the nut can
be loosened and tightened
several times. Note: No grease
must be applied to the sensor
tip.
2. Remove the protective cap (B)
from the sensor tip. Insert the
unit into the T-piece.
3. Orientate it (to the longitudi-
nal axis of the pipe or perpen-
dicular to it). Fasten the nut
(max. tightening torque 70 Nm).
Always keep the unit in its ori-
entation.
10
AB
A
B
Dmin.
5 x D
min.
3 x D
