Icy Box IB-DK2242AC Manuel utilisateur
Manual IB-DK2242AC
USB 3.0 DockingStation with dual video output
Handbuch IB-DK2242AC
USB 3.0 Multiport DockingStation mit zweifacher
Videoausgabe
Handbuch IB-DK2242AC
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden
und Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen
sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die
Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation,
die zum Tod oder zu schweren Verletzungen führen
wird.
warnt vor einer möglicherweise gefährlichen
Situation, die zum Tod oder zu schweren Verletzungen
führen kann.
warnt vor einer möglicherweise gefährlichen Situati-
on, die zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und
Umweltschäden führen und den Betriebsablauf stören
kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau
(wenn vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
Sicherheitshinweise IB-DK2242AC
Handbuch IB-DK2242ACSicherheitshinweise IB-DK2242AC
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder
Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol
zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden
darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elekt-
ronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene
Batterien nicht im normalen Hausmüll oder dem Gelben Sack ent-
sorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien
entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück
oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
oder besuchen Sie unsere Internetseite www.raidsonic.de.
ACHTUNG
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG
Handbuch IB-DK2242AC
Please read carefully the following information to prevent injuries, da-
mage to material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity
of the consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing
death or serious injury.
Warns of a potentially hazardous situation that may
cause death or serious injury.
Warns of a potentially hazardous situation that may
cause minor injury.
Warns of a potential situation that may cause ma-
terial or environmental damage and disrupt operative
processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly
(if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
Safety information IB-DK2242AC
Handbuch IB-DK2242AC
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture
or short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by
components, recycling circle interrupted
This icon on product and packaging indicates that this product must
not be disposed of as part of domestic waste. In compliance with the
Waste Electrical and Electronic Equipment Directive (WEEE) this elec-
trical device and potentially included batteries must not be disposed
of in conventional, domestic waste or recycling waste. If you would
like to dispose of this product and potentially included batteries, please
return it to the retailer or your local waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
IMPORTANT
WARNING
IMPORTANT
IMPORTANT
IMPORTANT
Safety information IB-DK2242AC
Manual IB-DK2242AC
Package content
1x IB-DK2242AC, 1x external power supply, 1x power cable, 1x USB Type-B to
Type-A/Type-C®cable, 1x manual
Product overview
Front view Rear view
1. LED for power (blue)
2. LED for rear USB connection (green)
3. USB 3.0 Type-A data interface
4. USB 3.0 Type-A data interface + 1.5 A charging support
5. Headset interface
6. Microphone interface
7. 4x USB 3.0 Type-A data interface
8. 2x DisplayPort™ interface up to 4k@60 Hz/each monitor
9. Power button
10. RJ45 Ethernet interface / Gigabit
11. USB Type-B host interface
12. Power jack, DC 20 V/2.25 A
7.
8.
9.
10.
12 .
11 .
1.
2.
3.
4.
5.
6.
Manual IB-DK2242AC
Requirements
- Host PC with an available USB 3.0 Type-A or Type-C®interface
- Available AC electrical outlet
- DisplayPort™ enabled displays with cable as needed (for additional
external display)
- 4K-capable displays are required to achieve 4K resolutions
- Any of the following operating systems: Windows®10, macOS®, Chrome OS®
Installation of the driver!
Caution: Do not connect the DockingStation to your computer before installing
the driver from the download area of:
https://www.displaylink.com/downloads
Windows®:
A. Download the correct driver from webpage above
B. Click on “Run Setup.exe”
C. Follow the instructions and finish the driver installation
D. Connect the DockingStation to a supported USB Type-C®or
USB 3.0 Type-A port on the PC
E. Restart the PC
F. The IB-DK2242AC is ready to be used.
macOS®:
A. Download the correct driver from webpage above
B. Run the file Mac_driver\ driver.dmg by double-click
C. Follow the instructions and finish the driver installation
D. Connect the DockingStation to a supported USB Type-C®or
USB 3.0 Type-A port on the macOS®computer
E. Restart the computer
F. The IB-DK2242AC is ready to be used
Chrome OS®:
The DisplayLink®drivers are pre-installed under Chrome OS®.
Starting up
1. Plug in power supply
Manual IB-DK2242AC
2. Connect the USB Type-B to Type-A (Type-C®) cable between
the DockingStation and your computer and switch the device on
3. Connect your devices to the appropriate interfaces on the dock
Monitor connections

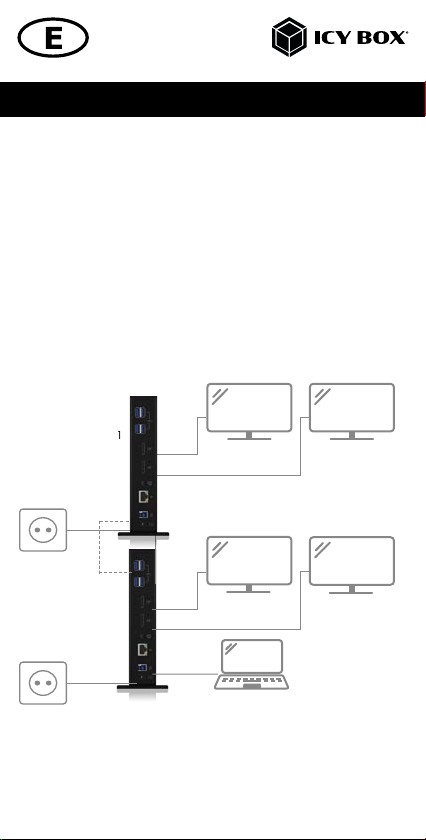

Connection of one computer to two DisplayPort™ monitors
You can set up dual displays by using the video output ports of the IB-DK2242AC.
Connect your monitors to the DisplayPort™ interfaces by using certified DisplayPort™
cables (not included).
It is recommended to use monitors of the same size, type and resolution
for a connection. Same monitor type means that the monitors have the same native
resolution and display refresh rate.
Manual IB-DK2242AC
Connection of one computer to one 5K DisplayPort™ monitor
You can set up one 5K display by using both video output ports of
the IB-DK2242AC (2x DisplayPort™).
Connect your supported 5K monitor to both DisplayPort™ interfaces by using
certified DisplayPort™ cables (not included).
Note: The DockingStation is compatible with most 5K-enabled monitors
on the market. Please refer to http://www.displaylink.com/downloads to download
the latest driver for better compatibility.
Manual IB-DK2242AC
Connection of one computer to multiple monitors
(optional, more DockingStations are necessary)
1. Connect a compatible computer to the powered DockingStation
(Dock 1)as shown above.
2. Connect a USB 3.0 Type-A port of Dock 1 to the USB Type-B host
interface of a second DockingStation (Dock 2, not included) via a
supported USB 3.0 cable (not included).
3. Connect monitors to both docks via standard DisplayPort®cables
(not included).
Note: The device can work with any compatible DisplayLink DockingStation to set
up similar connections as shown in the drawing below.
A third DockingStation in a row is also supported (up to six monitors then), but keep
the lower performance in mind due to the USB 3.0 bandwidth limitation.
Please set up your display settings according to your operating system and require-
ments. For detailed information of your operating system, consult the respective
operation manual and description of your operating system.
Dock1
Dock2
Autres manuels pour IB-DK2242AC
1
Table des matières
Langues :
Autres manuels Icy Box Station d'accueil
Icy Box
Icy Box IB-DK2280AC Manuel utilisateur
Icy Box
Icy Box IB-DK2246AC Manuel utilisateur
Icy Box
Icy Box Thunderbolt IB-DK406-TB3 Manuel utilisateur
Icy Box
Icy Box IB-2502CL-U3 Manuel utilisateur
Icy Box
Icy Box IB-DK2416-C Manuel utilisateur
Icy Box
Icy Box IB-DK401 Manuel utilisateur
Icy Box
Icy Box IB-DK4034-CPD Manuel utilisateur
Icy Box
Icy Box IB-2501U3 Manuel utilisateur
Icy Box
Icy Box DisplayLink IB-DK2288AC Manuel utilisateur
Icy Box
Icy Box IB-DK8801-TB4 Manuel utilisateur
Icy Box
Icy Box IB-127CL-U3 Manuel utilisateur
Icy Box
Icy Box IB-DK2102-C Manuel utilisateur
Icy Box
Icy Box IB-DK2501-TB3 Manuel utilisateur
Icy Box
Icy Box IB-HUB1406-C Manuel utilisateur
Icy Box
Icy Box IB-DK4043-2C Manuel utilisateur
Icy Box
Icy Box IB-118U3-SPC Manuel utilisateur
Icy Box
Icy Box DisplayLink IB-DK2256AC Manuel utilisateur
Icy Box
Icy Box Thunderbolt 3 IB-DK2501-TB3 Manuel utilisateur
Icy Box
Icy Box IB-DK2243AC Manuel utilisateur
Icy Box
Icy Box IB-2914MSCL-C31 Manuel utilisateur
