ICP DAS USA WP-5231PM-3GWA-CE7 Manuel utilisateur

WP-5231PM-3GWA-CE7 Quick Start, E-mail: service@icpdas.com

1

Version 1.0, October 2016

What’s in the Box?

In addition to this guide, the package includes the following items:

Technical Support

WP-5000-CE7 User Manual

CD:\WinPAC_AM335x\Wp-5231\Document\

http://ftp.icpdas.com/pub/cd/winpac_am335x/wp-5231/document/

1

Configuring the Boot Mode

Before starting any installation, be sure

that the switch is placed in the “0” position.

WP-5231PM-3GWA-CE7 Quick Start

WP-5231PM-3GWA-CE7

GSM/GPRS External

Antenna (ANT-421-04)

GPS Active External

Antenna (ANT-115-03)

A microSD card

and a micro SD/SD

adapter

44 mm

DIN-Rail Clip

Software

Utility CD

Screw Driver

2.4 mm

M3x6L

Screw * 4

WP-5231PM-3GWA-CE7 Quick Start, E-mail: service@icpdas.com

2

2

Installing the SIM card and antenna

Step 1: Push the ejection button to pull out the tray

Step 2: Put the SIM card in the tray, and then push the tray back

into the socket

Step 3: Screw the GSM/GPRS and

GPS antenna tightly into the

antenna connectors

3

Connecting to PC, Monitor and Power Supply

i. Connect the mouse or keyboard to the USB port.

ii. Connect PC to the Ethernet port through an Ethernet switch.

iii. Connect the power supply (+12 to +48 VDC) to PWR and GND

terminals.

iv. Connect the monitor to the VGA port.

v. Turn on the WinPAC

Ejection button

WP-5231PM-3GWA-CE7 Quick Start, E-mail: service@icpdas.com

3

4

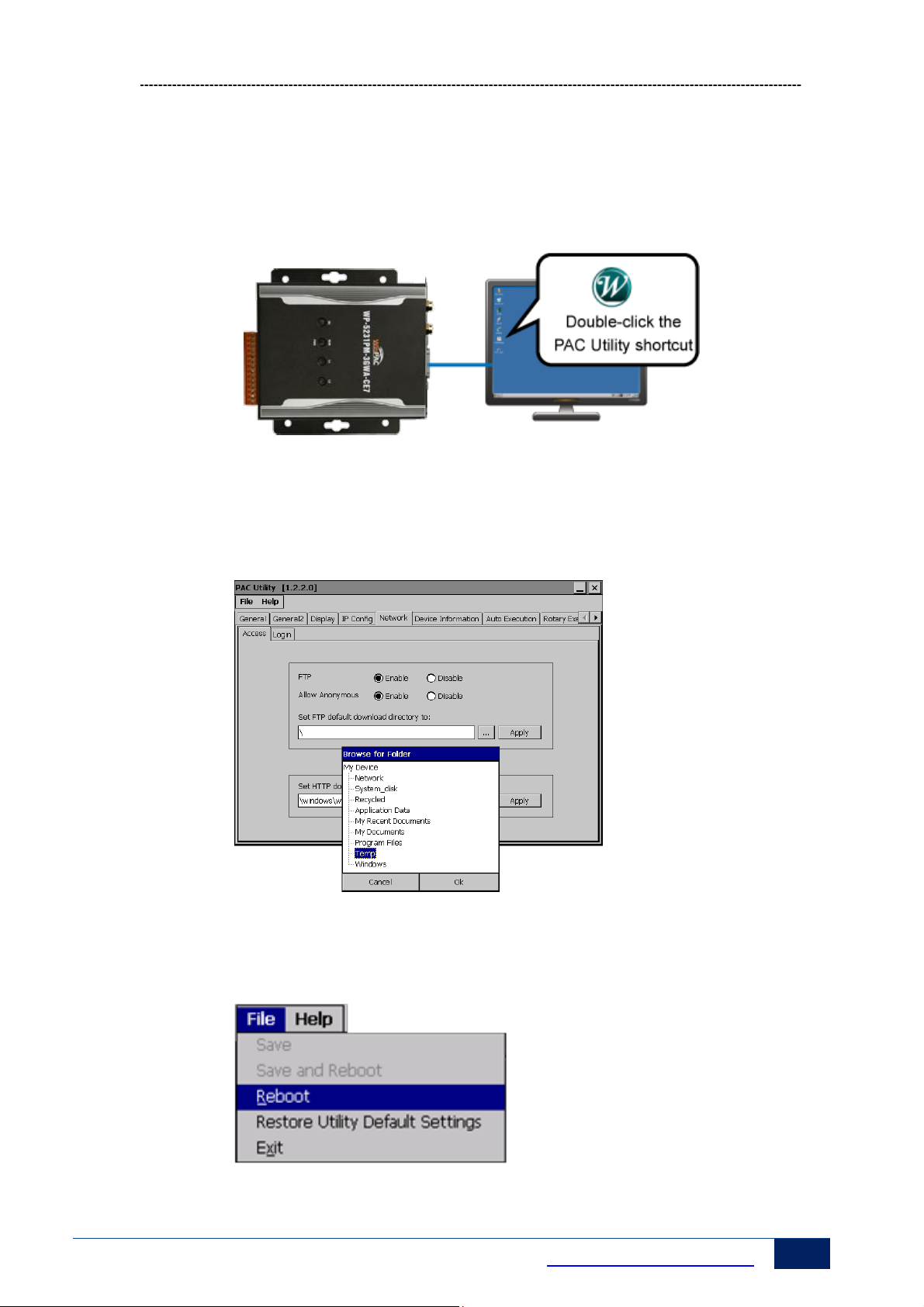

Using PAC Utility to Manage the WinPAC

Step 1: Double-click the PAC Utility shortcut on the desktop

Step 2: Configure IP address (DHCP), FTP Server, Auto Execution

files…, etc

Step 3: Reboot the WinPAC for changes to take effect

WP-5231PM-3GWA-CE7 Quick Start, E-mail: service@icpdas.com

4

5

Changing the User Interface Language

Step 1: Click Start menu, point to Settings, click Control Panel, and

then click Regional Settings

Step 2: Click User Interface Language tab, choose to your local

language, and then click OK

Step 3: Run the PAC Utility, and then reboot the WinPAC for

changes to take effect
