Ice-O-Matic ICEU 36 Manuel utilisateur

SERVICE MANUAL - MANUALE DI SERVIZIO

MANUEL DE SERVICE - BEDIENUNGSANLEITUNG

ICEU 36

ICEU 46

ICEU 56

ICEU 66

from s.n. 3663

ICEU 86

from s.n. 3974

ICEU 106

from s.n. 3518

ICEU 126

from s.n. 2544

ICEU 146

from s.n. 3091

ICEU 186

from s.n. 2562

ICEU 206

from s.n. 1970

R 134 A

Ice cubers

Fabbricatori di ghiaccio a cubetti

Machines á glaçons

Eiswürfelbereiter

REV. 04/2019

TABLE OF CONTENTS PAGE INDICE PAG TABLE DES MATIERES PAGE INHALT SEITE

GENERAL INFORMATION INFORMAZIONI GENERALI INFORMATIONS GENERALES ALLGEMEINES UND

AND INSTALLATION 1 ED INSTALLAZIONE 11 ET INSTALLATION 22 INSTALLATION 33

Introduction 1 Introduzione 11 Introduction 22 Einleitung 33

Unpacking and inspection 1 Disimballaggio ed ispezione 11 Déballage et examen 22 Auspacken und Kontrollieren 33

Location and levelling 1

Posizionamento e livellamento

11 Logement et mise de niveau 22

Stellplatz und

Aufstellung 33

Electrical connection 2 Collegamenti elettrici 12 Branchement électrique 23 Elektrische Anschlüsse 34

Water supply and drain Alimentazione idraulica Branchement d’arrivée Wasserversorgung und

connection 2 e scarico 12 et d’évacuation eau 23 Abflußleitungen 34

Final check list 3 Controllo finale 13 Liste de contrôle final 24 Endkontrolle 35

Installation practice 3 Schema di installazione 13 Schema d’installation 24 Installation 35

OPERATING INSTRUCTION 4 ISTRUZIONI DI 14 MISE EN SERVICE 25 BETRIEBSANLEITUNG 36

FUNZIONAMENTO

Start up 4 Avviamento 14 Démarrage 25 Inbetriebnahme 36

Operational checks 4 Controlli durante il funzion. 14

Contrôle pendant le fonctionn.

25 Kontrolle bei Betrieb 36

OPERATING PRINCIPLES 6 PRINCIPIO DI 16 PRINCIPE DE 27 BETRIEB 38

FUNZIONAMENTO FONCTIONNEMENT

Freezing cycle 6 Ciclo di congelamento 16 Cycle de congélation 27 Gefrierzyklus 38

Harvest cycle 6 Ciclo di scongelamento 16 Cycle de démoulage 28 Abtauzyklus 38

CLEANING INSTRUCTIONS OF ISTRUZIONI PER LA PULIZIA

INSTRUCTION DE NETTOYAGE

ANWEISUNGEN ZUR

WATER SYSTEM 9 DEL CIRCUITO IDRAULICO 20

DU CIRCUIT HYDRAULIQUE

WARTUNG UND REINIGUNG

ICEU 36 - mm (inch) ICEU 46 - 56 - mm (inch) ICEU 66 - 86 - mm (inch)

A 334 (13 1/8) 390 (15 3/8) 467 (18 3/8)

B 457 (18) 515 (20 9/32) 570 (22 7/16)

C 599 (23 9/16) 640 (25 3/16) 690 (27 3/16)

ICEU 46 - 56 - 66 - 86

ICEU 36

ICEU 106-126 - mm (inch) ICEU 146 - mm (inch) ICEU 186 - mm (inch) ICEU 206 - mm (inch)

A 467 (18 3/8) 535 (21 1/16) 700 (27 1/2) 700 (27 1/2)

B 570 (22 7/16) 600 (23 5/8) 600 (23 5/8) 600 (23 5/8)

C 790 (31 1/8) 910 (35 13/16) 900 (35 7/16) 970 (38 3/16)

ICEU 106 - 126 - 146

ICEU 186 - 206

TECHNICAL SPECIFICATIONS - SPECIFICHE TECNICHE - DONNÉES TECHNIQUE - TECHNISCHE ANGABEN - R134a

ICEU 36 ICEU 46 ICEU 56 ICEU 66 ICEU 86 ICEU 106 ICEU 126 ICEU 146 ICEU 186 ICEU 206

Voltage

Tension 230/50/1 230/50/1 230/50/1 230/50/1 230/50/1 230/50/1 230/50/1 230/50/1 230/50/1 230/50/1

Tension -10 / +10% -10 / +10% -10 / +10% -10 / +10% -10 /+10% -10 / +10% -10 / +10% -10 / +10% -10 / +10% -10 / +10%

Spannung

Condensation

Condensazione

Condensation Air Water Air Water Air Water Air Water Air Water Air Water Air Water Air Water Air Water Air Water

Kühlung

Bin capacity (kg)

Capacità contenitore (kg)

Capacité bac glaçons (kg)

6 8,5 8,5 15 15 22 22 39 39 49

Lademenge (kg)

Cubes per cycle

Cubetti per ciclo

Glaçons par cycle 15 18 24 24 24 32 32 44 56 56

Würfel per Zyklus

Running amps

Amperaggio di marcia

Ampérage en marche 1,9 1,9 2,1 2,1 3,3 3,3 3,2 5,3 5,8 6,3

Ampere

Starting amps

Amperaggio avviamento

Ampérage de démarrage 9,7 - 12 12 18 18 16,5 26 29 32

Start Ampere

Power - Watt

Potenza - Watt

Puissance - Watt 280 200 380 290 430 350 430 350 650 440 650 530 640 600 900 700 1050 800 1000 700

Leistung - Watt

Power cons. in 24 hrs - Kwh

Consumo elettr. in 24 ore - Kwh

Cons. electr. en 24 hrs - Kwh

6,5 5,4 6,9 5,8 - 14,5 - 14,5 11 10,1 12 9,6 11,8 10,5 16,9 14 21,1 18 19,7 17

Stromverbrauch in 24 Std. - kWh

Water consumption - lt/hr

Consumo acqua - lt/ora

Consommation eau - lt/hr 3 21 3,3 21 5 33 5 33 3,5 37 4 49 5 56 9,7 86 13,3 86 10,8 69

Wasserverbrauch - lt/hr

Wire size - mmq

Sezione cavi - mmq

Section fils - mmq 3 x 1,5 3 x 1,5 3 x 1,5 3 x 1,5 3 x 1,5 3 x 1,5 3 x 1,5 3 x 1,5 3 x 1,5 3 x 1,5

Kabelstärke - mmq

Refrigerant metering device

Disp. espansione refrigerante

Détente du Rèfrigérant Capillary tube Capillary tube Capillary tube Capillary tube Capillary tube Capillary tube Capillary tube Capillary tube Capillary tube Capillary tube

Kühlmittel - Expansionssystem

e / bis)

TECHNICAL SPECIFICATIONS - SPECIFICHE TECNICHE - DONNÉES TECHNIQUE - TECHNISCHE ANGABEN

ICEU 36 ICEU 46 ICEU 56 ICEU 66 ICEU 86 ICEU 106 ICEU 126 ICEU 146 ICEU 186 ICEU 206

Refrigerant

Refrigerante

Réfrigérant R134A R134A R134A R134A R134A R134A R134A R134A R134A R134A

Kühlmittel

Refrig. charge - gr

Carica refrig. - gr

Charge refrig. - gr 190 160 280 260 270 240 270 240 290 250 300 270 330 290 320 330 360 330 390 400

Kühlmittel - Füll.

- gr

Hi pressure - Freezing cycle - bar

Press. mandata - ciclo congel. - bar

Haute pression cycle congel. - bar 7-11* 7-10# 7-12* 7-10#

* 6-10#

6-10

7-11

6-10

10-8

10-7

8-9

8-9,5

9,5

8-10

Hochdrückbereich - Gefrierfase - bar

Suction pressure - End freezing cycle - bar

Press. aspiraz. - Fine ciclo cong. - bar

Bas pression . Fin cycle congel. - bar

0-0,1 0-0,1 0-0,1 0-0,1 0-0,1 0-0,1 0-0,1 0-0,1 0,1-0,2 0-0,1

Niederdrückbereich - Gefrierfase - bar

*) 21°C - Room Temperature - Temperatura ambiente - Temperature ambience -

#) 15°C - Water inlet temperature - Temperatura entrata acqua - Temperature arrivé eau

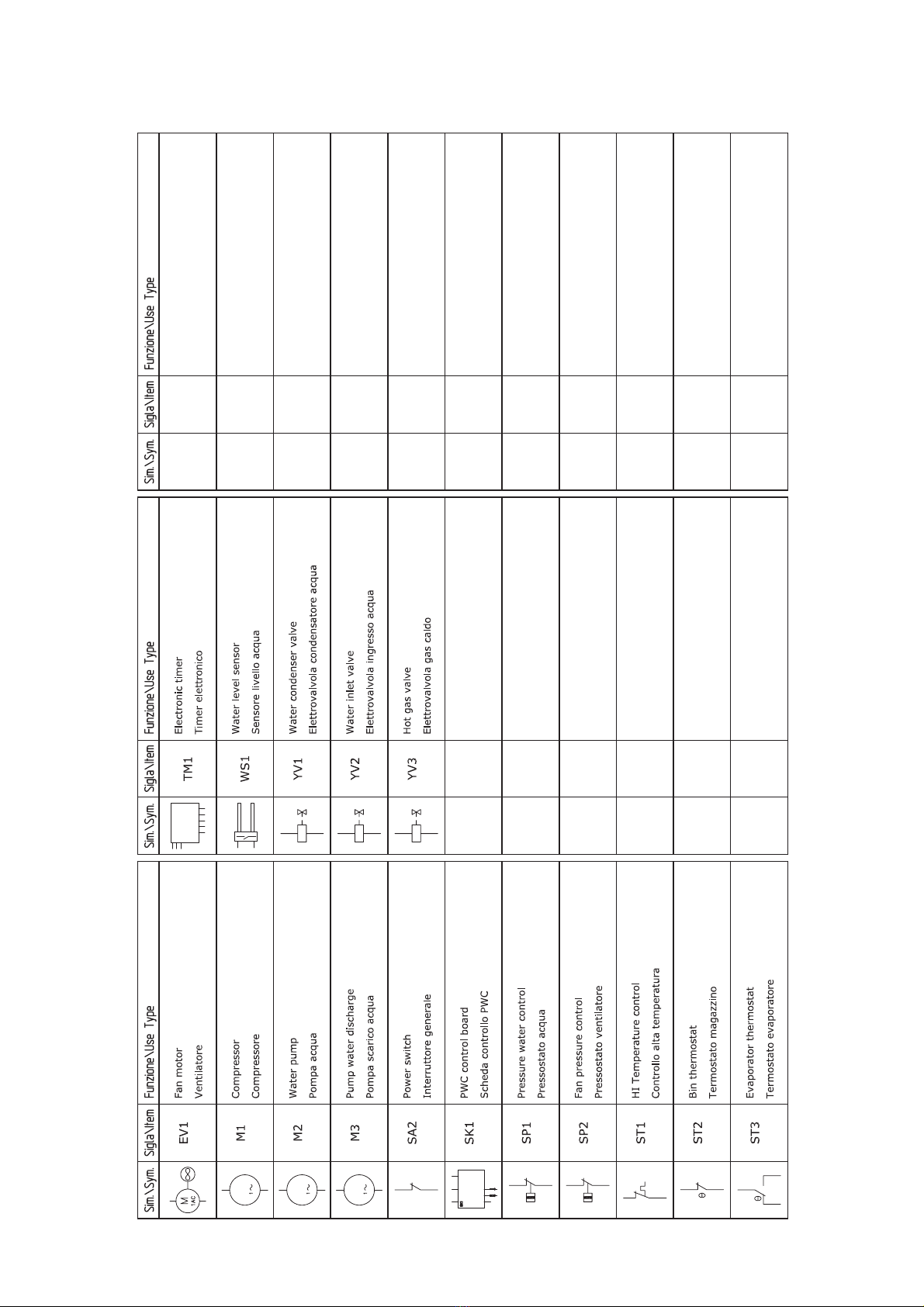

WIRING DIAGRAM - SCHEMA ELETTRICO - SCHÉMA ÉLECTRIQUE - SCHALTUNGSSCHEMA

AIR & WATER COOLED - RAFFREDDAMENTO AD ARIA ED AD ACQUA.

REFROIDISSEMENT A AIR ET A EAU - LUFT- UND WASSERGEKÜHLT

230/50-60/1

ICEU 36 . 46 - 56 - 66 - 86 - 106

WIRING DIAGRAM - SCHEMA ELETTRICO - SCHÉMA ÉLECTRIQUE - SCHALTUNGSSCHEMA

ELECTRONIC TIMER VERSION - VERSIONE CON TIMER ELETTRONICO

230/50-60/1

ICEU 126 - 146 - 186 - 206
