Ibiza 9beam-mini Manuel utilisateur

©Copyright LOTRONIC 2016 9BEAM-MINI Page 1

‘

‘S

R’

’

Ref.: 9BEAM-MINI (15-1432)

USER

MANUAL

MANUEL D’UTILISATION

BEDIENUNGSANLEITUNG

NAVODILA ZA UPORABO

HANDLEIDING

IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or

your dealer about the way to proceed.

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe

des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer

speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!

BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien

is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.

NOTA IMPORTANTE: Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor, deposite-os em contentores para reciclagem.

Questione as autoridades locais ou onde adquiriu o produto sobre como deverá proceder.

NOTA IMPORTANTE: Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor, deposite-os em contentores para reciclagem.

Questione as autoridades locais ou onde adquiriu o produto sobre como deverá proceder.

WAŻNA UWAGA: Elektryczne produkty nie mogą być wyrzucane wraz z odpadami domowymi. Prosimy o przyniesienie ich do centrum recyklingu. Zapytaj

sprzedawcę o sposób postępowania.

NOTA IMPORTANTA: Deseurile care provin de la produsele electrice si electronice nu se vor pune la gunoiul menajer. Dezafectarea acestora trebuie sa se faca la

centrele de colectare special amenajate. Contactati autoritatile locale pentru informatii privind procedura de dezafectare a deseurilor electrice si electronice.

©Copyright LOTRONIC 2016 9BEAM-MINI Page 2

BEFORE YOU BEGIN

Contents of the carton:

•1 x Spider light effect

•1x Mains lead

•1x omega clamp

•1x User Manual

Unpacking Instructions

Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are

present and have been received in good condition. Notify the freight company immediately and retain packing

material for inspection if any parts appear to be damaged from shipping or the carton itself shows signs of

mishandling. Keep the carton and all packing materials. In the event that a fixture must be returned to the factory, it

is important that the fixture be returned in the original factory box and packing.

Safety Instructions

Please read these instructions carefully, they include important information about the installation, usage and

maintenance of this product.

• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that he also receives

this instruction booklet.

• Always make sure that you are connecting to the proper voltage, and that the line voltage you are connecting to is

not higher than that stated on the decal or rear panel of the fixture.

• This product is intended for indoor use only!

It is essential that the device is earthed. A qualified person must carry out the electric connection.

• To prevent risk of fire or shock, do not expose fixture to rain or moisture. Make sure there are no flammable

materials close to the unit while operating.

• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from adjacent surfaces. Be

sure that no ventilation slots are blocked.

• Always disconnect from power source before servicing or replacing fuse and be sure to replace with same fuse size

and type.

• Secure fixture to fastening device using a safety chain. Never carry the fixture solely by its head. Use its carrying

handles.

• Maximum ambient temperature (Ta) is 104° F (40°C). Do not operate the fixture at temperatures higher than this.

• In the event of a serious operating problem, stop using the unit immediately. Never try to repair the unit by

yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the nearest

authorized technical assistance center. Always use the same type of spare parts.

• Don’t connect the device to a dimmer pack.

• Make sure the power cord is never crimped or damaged.

• Never disconnect the power cord by pulling or tugging on the cord.

• Avoid direct eye exposure to the light source while it is on.

DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the

disconnect device shall remain readily operable.

©Copyright LOTRONIC 2016 9BEAM-MINI Page 3

Features

•16 / 24 / 48 DMX channels

•9x 10W RGBW LED

•Extra long life CREE LEDs (>50,000 h)

•3 x 3 zones

•Narrow beams

•DMX, stand-alone, master-slave and show modes

•Built-in music controlled programs

•Pulse & Strobe effects

•Electronic dimmer 0-100%

•Suitable for wall, truss or floor mounting

Specifications

Power supply ..................................................................................................100-240Vac 50/60Hz

Consumption................................................................................................................. 140W max.

Fuse ............................................................................................................................................. 3A

Light source .............................................................................................. 9x 10W RGBW CREE LED

Tilt ......................................................................................................................................... 0-185°

Pan.......................................................................................................................... Infinite rotation

Beam angle................................................................................................................................... 5°

Dimensions....................................................................................................... 298 x 278 x 185mm

Weight .....................................................................................................................................4.5kg

Mounting

ORIENTATION

This fixture may be mounted in any position provided there is adequate room for ventilation.

RIGGING

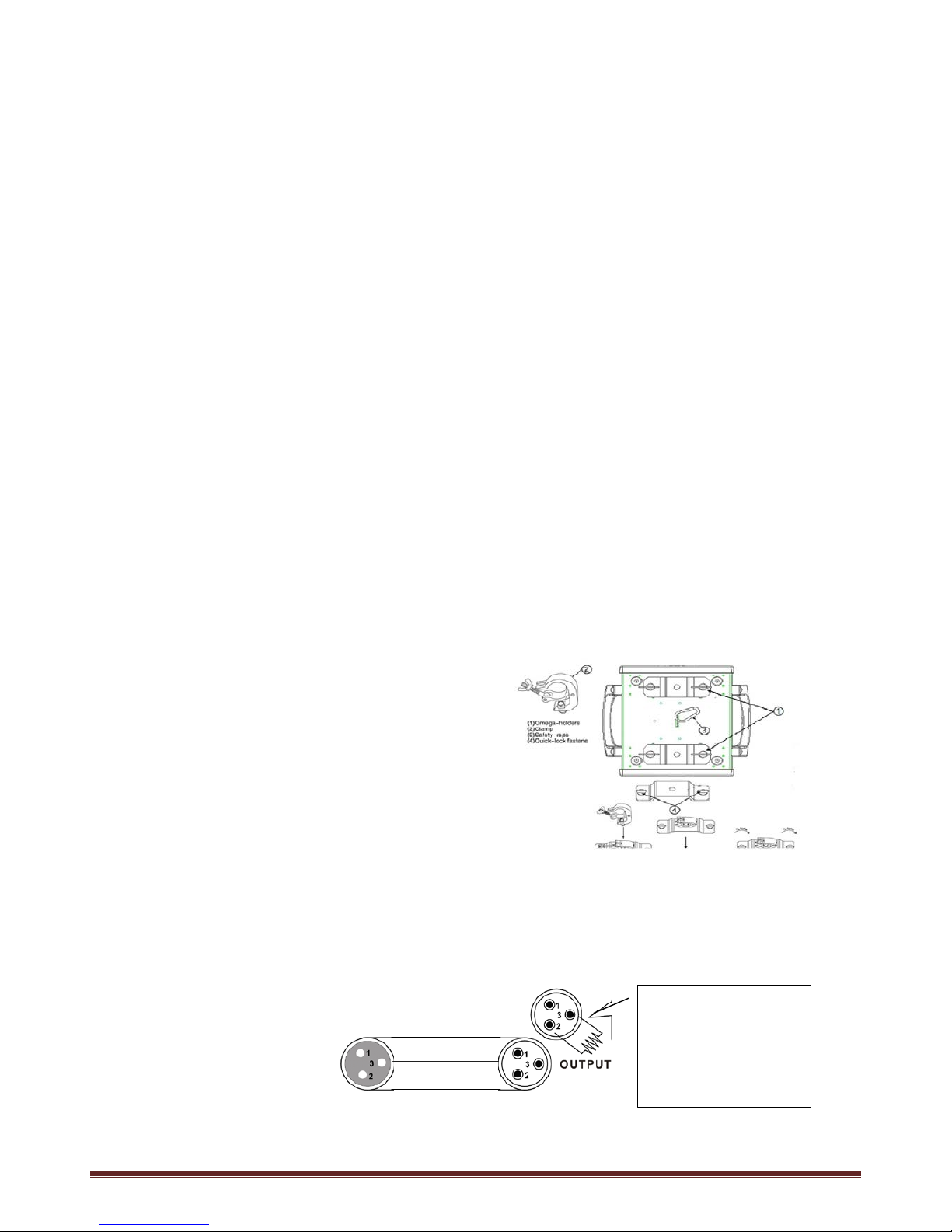

The LED moving head provides a unique mounting

bracket assembly that integrates the bottom of the base,

the included ‘omega bracket’ and the safety cable rigging

point in one unit (see the illustration on the right).When

mounting this fixture on a truss, be sure to use an

appropriate clamp with the included omega bracket using

a M10 screw fitted through the center hole of the ‘omega

bracket’. As an added safety measure, be sure to attach

at least one properly rated safety cable to the fixture

using one of the safety cable rigging points integrated in

the base assembly.

CABLE CONNECTORS

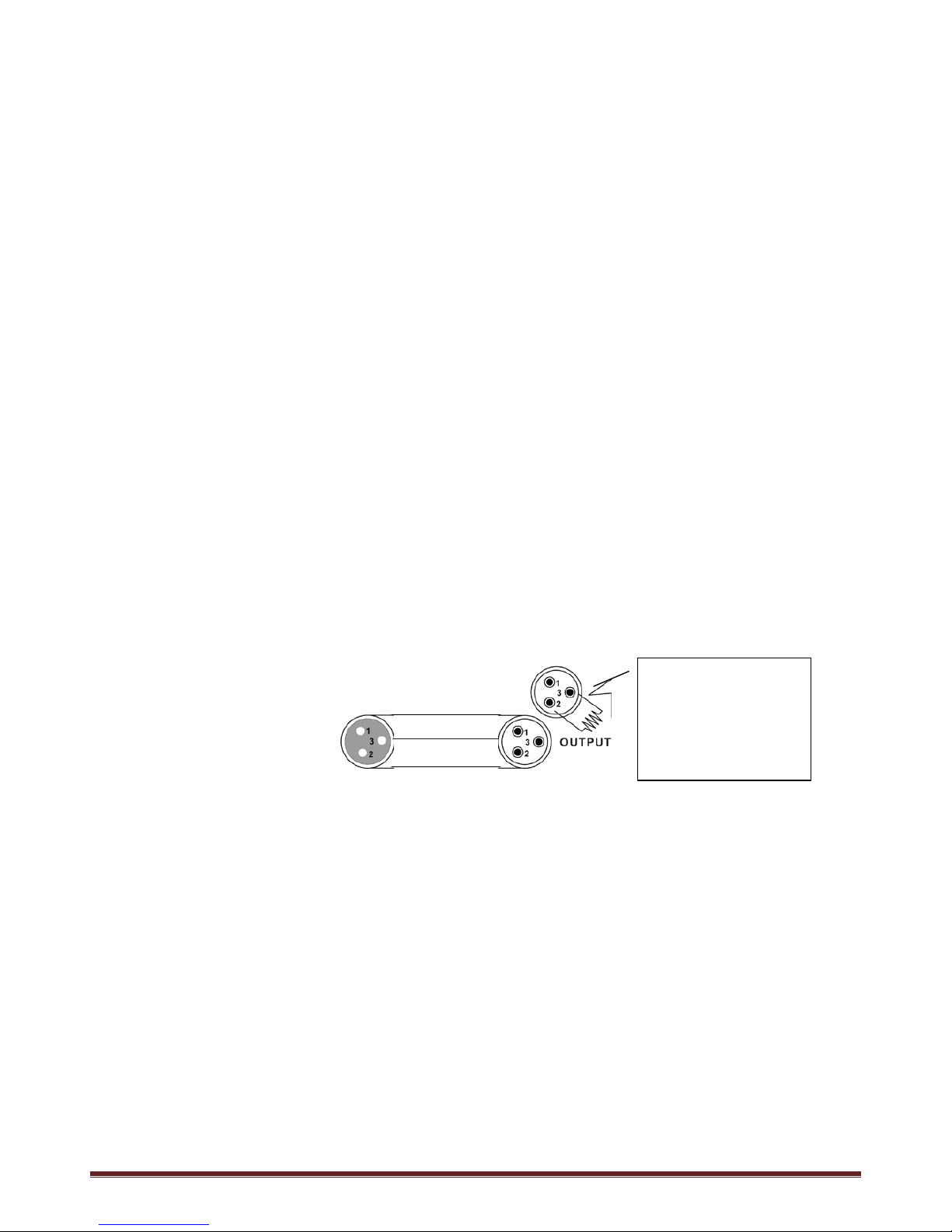

Cabling must have a male XLR connector on one end and a female XLR connector on the other end.

DMX connector configuration

Termination reduces signal errors. To avoid signal transmission problems and interference, it is always advisable to

INPUT

COMMON

DMX +

DMX-

Resistance 120 ohm

1/ 4w between pin 2

(DMX-) and pin 3

(DMX+) of the last

fixture.

©Copyright LOTRONIC 2016 9BEAM-MINI Page 4

connect a DMX signal terminator.

Setting up a DMX Serial Data Link

1. Connect the (male) 3 pin connector side of the DMX cable to the output (female) 3 pin connector of the controller.

2. Connect the end of the cable coming from the controller which will have a (female) 3 pin connector to the input

connector of the next fixture consisting of a (male) 3 pin connector.

3. Then, proceed to connect from the output as stated above to the input of the following fixture and so on.

FUNCTION MENU

ADDR

A001-A512

001 - 512, DMX Address setting

CHND

16CH

24CH

48CH

select the channel mode

SLND

MAST

Soun

SL1

SL2

Master AUTO mode

Master Sound control mode

DMX control mode

Slave mode

SHND

SH0

SH1

SH2

SH3

Effect 0 (recommend)

Effect 1

Effect 2

Effect 3

SENS

0-99

Sound sensitivity control (0 close, 100 The most sensitive)

bLnd

bLAc

Auto

Soun

HoLd

OFF if no DMX signal is present

Auto running if no DMX signal is present

Sound control if no DMX signal is present

Keeps last DMX control state if no DMX signal is present

Wile

Red

Green

Blue

White

0-255 White balance adjust

rPAN

YES

X motor forward moving

X motor reverse moving

rTiL

YES

Y3 motor forward moving

Y3 motor reverse moving

REST

YES

Reset

Function Mode

DMX address setting

1. Press the the MENU button until “ADDR” is displayed, press ENTER.

2. The current address will now be displayed and flashing. Press the UP or DOWN buttons to find your desired

address. When you have found your desired DMX address press ENTER then press and hold the MENU button for at

least 3 seconds to store your desired DMX address.

3. Connect your DMX Controller.

CHnd - This will let select your desired DMX channel mode.

1. Press the MENU button until “CHnd” is displayed, press ENTER. Either “16CH”, “24CH”, “48CH” will be displayed

2. Press the UP or DOWN buttons to find your desired DMX channel mode and press ENTER to confirm and exit.

©Copyright LOTRONIC 2016 9BEAM-MINI Page 5

SLnd – Master-Slave configuration

1. Press the MENU button until “SLnd” is displayed, press ENTER. Either “MAST”, “Soun”, “SL 1”, “SL 2”will be

displayed.

2. Press the UP or DOWN buttons until your desired setting is displayed, and press ENTER to confirm.

SHnd--This will let you to select your desired effect

1. Press the MENU button until “SHnd” is displayed, press ENTER.

2. “SH X” will now be displayed, Select 0-3 to choose your desert effect

Sens - Sound sensitivity

In this Mode a number between 0-99 will be displayed. Press the UP or DOWN buttons to adjust the sound

sensitivity, 0 being the least sensitive and 99 being the most sensitive. Press ENTER to confirm.

BLnd - Operating mode of the unit if no DMX signal is present

1. Press the MENU button until “BLnd” is displayed, press ENTER.

2. The display will show either “bLAc” , “Auto”, “Soun”, “HoLd”. To choose your desired mode.

3. Press ENTER.

Wile - In this mode you can adjust the white balance

1. Press the MENU button until “Wile” is displayed, press ENTER.

2. The display will show “RED”, “Green”, “Blue”, and “White”. Press the UP or DOWN buttons to select .

3. Press ENTER to confirm.

rPAN - Pan Inversion

1. Press the MENU button until “rPAN” is displayed, press ENTER. Either “YES” or “NO” will be displayed.

2. To activate the Pan inversion press the UP or DOWN buttons until YES is displayed, press ENTER to confirm. To

deactivate Pan inversion, select NO and press Enter.

rTiL - 3Tilt Inversion

1. Press the MENU button until “rTiL” is displayed, press ENTER. Either “YES” or “NO” will be displayed.

2. To activate the Tilt inversion press the UP or DOWN buttons until YES is displayed, press ENTER to confirm. To

deactivate Tilt inversion, select NO and press Enter.

REST - System reset.

1. Press the MENU button until “REST” is displayed, press ENTER.

2. The fixture will now reset. Press MENU to exit.

DMX CHANNELS

16 channel definition table

Channel

DMX Value

Function

0---255

X motor route

X Endless rotation

0---005

006---127

X Clockwise endless rotate

128---255

X Counter clockwise endless rotate

0---255

Y1 motor route

0---255

Y2 motor route

0---255

Y3 motor route

0---255

X/Y1-3 motor speed

0---255

Total dimmer 0-------100%

©Copyright LOTRONIC 2016 9BEAM-MINI Page 6

Strobe

0---9

No strobe

10---249

Strobe speed from slow to fast

250---255

LED Macro function

No effect

1---7

Gradual change effect

8---140

Auto effect(recommend)

140---255

Sound control effect

Effect

0—15

No effect

16—44

Auto running Effect 0(recommend)

45—74

Auto running Effect 1

75—104

Auto running Effect 2

105—128

Auto running Effect 3

129—157

Sound control Effect 0(Recommend)

158—187

Sound control Effect 1

188—217

Sound control Effect 2

218—255

Sound control Effect 3

0----255

Speed/Sound control sensitive

0----255

Red Dimmer

0----255

Green Dimmer

0----255

Blue Dimmer

0----255

White Dimmer

0----249

No function

250----255

Reset

24 channel definition table

Channel

DMX Value

Function

0---255

X motor route

X Endless rotation

0---005

006---127

X Clockwise endless rotate

128---255

X Counter clockwise endless rotate

0---255

Y1 motor route

0---255

Y2 motor route

0---255

Y3 motor route

0---255

X/Y1-3 motor speed

0---255

Total dimmer 0-------100%

Strobe

0---9

No strobe

10---249

Strobe speed from slow to fast

250---255

LED Macro function

No effect

1---7

Gradual change effect

8---140

Auto effect(recommend)

140---255

Sound control effect

©Copyright LOTRONIC 2016 9BEAM-MINI Page 7

0—15

No effect

16—44

Auto running Effect 0(recommend)

45—74

Auto running Effect 1

75—104

Auto running Effect 2

105—128

Auto running Effect 3

129—157

Sound control Effect 0(Recommend)

158—187

Sound control Effect 1

188—217

Sound control Effect 2

218—255

Sound control Effect 3

0----255

Speed/Sound control sensitive

0----255

Head 1 Red Dimmer

0----255

Head 1 Green Dimmer

0----255

Head 1 Blue Dimmer

0----255

Head 1 White Dimmer

0----255

Head 2 Red Dimmer

0----255

Head 2 Green Dimmer

0----255

Head 2 Blue Dimmer

0----255

Head 2 White Dimmer

0----255

Head 3 Red Dimmer

0----255

Head 3 Green Dimmer

0----255

Head 3 Blue Dimmer

0----255

Head 3 White Dimmer

0----249

No function

250----255

Reset

48 channel definition table

Channel DMX Value

Function

1 0---255

X motor

route

X Endless rotation

0---005

006---127

Clockwise endless rotate

128---255

Counter clockwise endless rotate

3 0---255

Y1 motor route

4 0---255

Y2 motor route

5 0---255

Y3 motor route

6 0---255

X/Y1

-3 motor speed

7 0---255

Total dimmer 0

-------100%

Strobe

0---9

No strobe

10---249

Strobe speed from slow to fast

250---255

LED Macro function

No effect

1---7

Gradual change effect

8---140

Auto effect(recommend)

140---255

Sound control effect

©Copyright LOTRONIC 2016 9BEAM-MINI Page 8

Effect

0—15

No effect

16—44

Auto running

Effect 0(recommend)

45—74

Auto running Effect 1

75—104

Auto running

Effect 2

105—128

Auto running Effect 3

129—157

Sound control

Effect 0(Recommend)

158—187

Sound control Effect 1

188—217

Sound control

Effect 2

218—255

Sound control Effect 3

11 0----255

Speed/Sound control sensitive

0----255

LED 1 Red Dimmer

13 0----255

LED 1 Green Dimmer

0----255

LED 1 Blue Dimmer

15 0----255

LED 1 White Dimmer

...

... ...

46 0----255

LED 9 Blue Dimm

0----255

LED 9 White Dimmer

48 0----249

No function

250----255

Reset

How to operate Motor Offset function:

Press “MENU” button , then press “ENTER” for 3 seconds at least , when the interface shows “Pan Offset”(X motor

fine adjust), press button “Ok” to set motor position from value -127….127, then Press button “Ok” to save .

©Copyright LOTRONIC 2016 9BEAM-MINI Page 9

PREPARATIFS

Contenu de l’emballage:

•1 effet de lumière Spider

•1 cordon secteur

•1 crochet oméga

•1 Mode d’emploi

Déballage

Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état. Sinon, prévenez

immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais traitements. Conservez le

carton et tous les matériaux d’emballage afin de pouvoir transporter l’appareil en toute sécurité.

Consignes de sécurité

Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et l’entretien

de cet appareil.

• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous que le

nouvel utilisateur est en possession du manuel.

• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation

indiqué sur la plaque signalétique de l’appareil.

• Uniquement pour utilisation à l’intérieur!

• L’appareil doit être impérativement relié à la terre.

• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité.

Assurez-vous qu’aucun objet inflammable ne se trouve à proximité de l’appareil pendant son fonctionnement.

• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que

les fentes de ventilation ne sont pas bloquées.

• Débranchez l’appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez

uniquement un fusible qui présente exactement les mêmes caractéristiques que l’ancien.

• Sécurisez l’appareil sur le dispositif de fixation au moyen d’une chaîne. Ne portez jamais l’appareil en le tenant par

le boîtier. Tenez-le par l’étrier.

• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures

supérieures.

• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vous-

même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service

technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.

• Ne pas brancher l’appareil sur un variateur.

• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.

• Ne jamais débrancher l’appareil en tirant sur le cordon.

• Ne pas exposer vos yeux à la source lumineuse.

•Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce

dispositif doit rester facilement accessible;

Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la

fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible

Description

•16 / 24 / 48 canaux DMX

•9 LED RGBW de 10W

•LED CREE extra longue durée (>50.000 h)

•3 x 3 zones

•Rayons convergents

•Fonctionnement autonome, DMX, maître-esclave et démo

•Programmes intégrés contrôlés par la musique

•Effets Pulse & Strobe

•Variateur électronique 0-100%

•Montage mural, sur une structure ou au sol

Caractéristiques techniques

Alimentation ...................................................................................................100-240Vac 50/60Hz

Consommation.............................................................................................................. 140W max.

Fusible ......................................................................................................................................... 3A

Source lumineuse................................................................... 9 LED RGBW CREE de 10W chacune

Tilt ......................................................................................................................................... 0-185°

Pan............................................................................................................... Rotation infinie 0-360°

Angle de projection...................................................................................................................... 5°

Dimensions....................................................................................................... 298 x 278 x 185mm

Poids........................................................................................................................................ 4,5kg

CONNECTEURS DE CABLE

Le câble doit posséder une fiche XLR mâle d’un côté et XLR femelle de l’autre. .

Configuration des connecteurs DMX

La résistance de fin de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est

toujours conseillé de brancher une résistance de fin de ligne DMX.

Mise en place d’une ligne de données DMX en série

1. Connectez le côté (mâle) à 3 broches du câble DMX sur la sortie (femelle) à 3 broches de la commande.

2. Connectez l’extrémité du câble provenant du contrôleur qui aura une fiche femelle à 3 broches, sur la fiche

d’entrée de l’appareil suivant qui est un connecteur mâle à 3 broches

3. Ensuite, branchez la sortie comme indiqué ci-dessus sur l’entrée de l’appareil suivant, etc.

Montage

Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation suffisante. Lors du

choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour des travaux de maintenance et de

nettoyage.

Utilisez toujours de câbles de sécurité

Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de température importants

ENTREE

COMMUN

DMX +

DMX-

Résistance de 120 Ω

1/ 4w entre pin 2

(DMX-) et pin 3

(DMX+) sur le dernier

appareil

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Ibiza Matériel de DJ

Ibiza

Ibiza PLUTON30-WASH Manuel utilisateur

Ibiza

Ibiza ROLLING-EYE Manuel utilisateur

Ibiza

Ibiza DJLIGHT80LED Manuel utilisateur

Ibiza

Ibiza LMH-ASTRO Manuel utilisateur

Ibiza

Ibiza PLUTON10-LZR Manuel utilisateur

Ibiza

Ibiza LED-STUV24 Manuel utilisateur

Ibiza

Ibiza COMBI-LAS Manuel utilisateur

Ibiza

Ibiza ASTRO-BAT-BT Manuel utilisateur

Ibiza

Ibiza LBM-20 Manuel utilisateur

Ibiza

Ibiza 4MOON-BAR Manuel utilisateur

Ibiza

Ibiza STARBALL-GB Manuel utilisateur

Ibiza

Ibiza LED-UVBAR Series Manuel utilisateur

Ibiza

Ibiza SCRATCH 200 Manuel utilisateur

Ibiza

Ibiza E-SPOT100 Manuel utilisateur

Ibiza

Ibiza LAS200B-MULTI Manuel utilisateur

Ibiza

Ibiza LAS-1000RGB Manuel utilisateur

Ibiza

Ibiza LBM10 Manuel utilisateur

Ibiza

Ibiza PARLED710 Manuel utilisateur

Ibiza

Ibiza E-BEEDREAM100 Manuel utilisateur

Ibiza

Ibiza BUTTERFLY-RC Manuel utilisateur

Ibiza

Ibiza DJLIGHT60 Manuel utilisateur

Ibiza

Ibiza PAR-ASTRO Manuel utilisateur

Ibiza

Ibiza TDE20 Manuel utilisateur

Ibiza

Ibiza FXBAR70 Manuel utilisateur

Manuels Matériel de DJ populaires d'autres marques

ALPHA LITE

ALPHA LITE ALPHA 1500 Manuel du propriétaire

Chauvet

Chauvet OVATION E-930VW Manuel utilisateur

Zumtobel

Zumtobel APHRODITE Home Manuel utilisateur

Snow Masters

Snow Masters Zig Oscillator Manuel utilisateur

EuroLite

EuroLite 50530554 Manuel utilisateur

Beamz

Beamz BUV243 Manuel utilisateur

thomann

thomann Stairville DJ Lase 40-G MK-III Manuel utilisateur

Eagletone

Eagletone 6 Eyes Flower Manuel utilisateur

EuroLite

EuroLite FLD-1508 Manuel utilisateur

Technical Pro

Technical Pro LG8xSEA Manuel utilisateur

JB Systems

JB Systems Lounge Laser DMX Manuel utilisateur

Lightmaxx

Lightmaxx Vega Halo 90 Manuel utilisateur

Elation

Elation FUZE WASH Z350 Manuel utilisateur

Maverick

Maverick MK3 WASH Manuel utilisateur

Infinity

Infinity TF-260C7 Fresnel Manuel utilisateur

Chauvet

Chauvet EVE E-50Z Manuel utilisateur

Eliminator Lighting

Eliminator Lighting E 138 Manuel utilisateur

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manuel utilisateur
