Hypertherm Powermax45 XP Manuel de référence

Field Service Bulletin

Bulletin de service sur le terrain

805950 – Revision 3 – December 2016

Révision 3 – Decembre 2016

Powermax45®

Powermax45 XP Capacitor

Replacement Kit

Kit de remplacement du

condensateur du Powermax45

Powermax45 XP

Hypertherm Inc.

Etna Road, P.O. Box 5010

Hanover, NH 03755 USA

603-643-3441 Tel (Main Office)

603-643-5352 Fax (All Departments)

[email protected] (Main Office Email)

800-643-9878 Tel (Technical Service)

[email protected] (Technical Service Email)

800-737-2978 Tel (Customer Service)

customer.service@hypertherm.com (Customer Service Email)

866-643-7711 Tel (Return Materials Authorization)

877-371-2876 Fax (Return Materials Authorization)

[email protected] (RMA email)

Hypertherm México, S.A. de C.V.

Avenida Toluca No. 444, Anexo 1,

Colonia Olivar de los Padres

Delegación Álvaro Obregón

México, D.F. C.P. 01780

52 55 5681 8109 Tel

52 55 5683 2127 Fax

Soporte.T[email protected] (Technical Service Email)

Hypertherm Plasmatechnik GmbH

Sophie-Scholl-Platz 5

63452 Hanau

Germany

00 800 33 24 97 37 Tel

00 800 49 73 73 29 Fax

31 (0) 165 596900 Tel (Technical Service)

00 800 4973 7843 Tel (Technical Service)

[email protected] (Technical Service Email)

Hypertherm (Singapore) Pte Ltd.

82 Genting Lane

Media Centre

Annexe Block #A01-01

Singapore 349567, Republic of Singapore

65 6841 2489 Tel

65 6841 2490 Fax

[email protected] (Marketing Email)

TechSupportAP[email protected] (Technical Service Email)

Hypertherm Japan Ltd.

Level 9, Edobori Center Building

2-1-1 Edobori, Nishi-ku

Osaka 550-0002 Japan

81 6 6225 1183 Tel

81 6 6225 1184 Fax

HT[email protected] (Main Office Email)

TechSupportAP[email protected] (Technical Service Email)

Hypertherm Europe B.V.

Vaartveld 9, 4704 SE

Roosendaal, Nederland

31 165 596907 Tel

31 165 596901 Fax

31 165 596908 Tel (Marketing)

31 (0) 165 596900 Tel (Technical Service)

00 800 4973 7843 Tel (Technical Service)

[email protected]

(Technical Service Email)

Hypertherm (Shanghai) Trading Co., Ltd.

B301, 495 ShangZhong Road

Shanghai, 200231

PR China

86-21-80231122 Tel

86-21-80231120 Fax

86-21-80231128 Tel (Technical Service)

[email protected]

(Technical Service Email)

South America & Central America: Hypertherm Brasil Ltda.

Rua Bras Cubas, 231 – Jardim Maia

Guarulhos, SP – Brasil

CEP 07115-030

55 11 2409 2636 Tel

[email protected] (Technical Service Email)

Hypertherm Korea Branch

#3904. APEC-ro 17. Heaundae-gu. Busan.

Korea 48060

82 (0)51 747 0358 Tel

82 (0)51 701 0358 Fax

[email protected] (Marketing Email)

TechSupportAP[email protected]

(Technical Service Email)

Hypertherm Pty Limited

GPO Box 4836

Sydney NSW 2001, Australia

61 (0) 437 606 995 Tel

61 7 3219 9010 Fax

[email protected] (Main Office Email)

TechSupportAP[email protected]

(Technical Service Email)

Hypertherm (India) Thermal Cutting Pvt. Ltd

A-18 / B-1 Extension,

Mohan Co-Operative Industrial Estate,

Mathura Road, New Delhi 110044, India

91-11-40521201/ 2/ 3 Tel

91-11 40521204 Fax

HTIndia.info@hypertherm.com (Main Office Email)

TechSupportAP[email protected]

(Technical Service Email)

Powermax and Hypertherm are trademarks of Hypertherm Inc. and may be registered in the United States and/or other countries. All other trademarks

are the property of their respective holders.

Powermax et Hypertherm sont des marques d’Hypertherm Inc. qui peuvent être déposées aux États-Unis et/ou dans d’autres pays. Toutes les autres

marques commerciales sont la propriété de leurs détenteurs respectifs.

Powermax45/45 XP Field Service Bulletin 805950 1

Powermax45/45 XP Capacitor Replacement Kit

Introduction

Purpose

This field service bulletin describes the steps necessary to replace the capacitors in the Powermax45.

Powermax45 XP systems: Complete instructions for installing this kit are included in the Powermax45 XP Service

Manual (809230). To download the manual, go to www.hypertherm.com/docs.

Tools and materials needed

Assorted Phillips®and TORX®screwdrivers

Needlenose pliers

228301 Kit contents (200–240 V CSA and 230 V CE)

228426 Kit contents (400 V CE)

428080 Kit contents (480 V CSA)

DANGER!

ELECTRIC SHOCK CAN KILL

Disconnect electrical power before performing any maintenance. See the

Safety and Compliance Manual (80669C) for more safety precautions.

Part number Description Quantity

075697 Machine screw: M5 x 0.8 x 10 4

109659 Capacitor: 5600UF 250VDC 2

Part number Description Quantity

075697 Machine screw: M5 x 0.8 x 10 4

109673 Capacitor: 2200UF 400VDC 2

Part number Description Quantity

075697 Machine screw: M5 x 0.8 x 10 4

209197 Capacitor: 1800UF 450VDC 2

2Powermax45/45 XP Field Service Bulletin 805950

Powermax45/45 XP Capacitor Replacement Kit

Replace the capacitors

1. Turn OFF the power, disconnect the power cord, and disconnect the gas supply.

2. Remove the 2 screws from the handle on the top of the power supply. Tip the end panels back slightly so that you

can get the edges of the handle out from underneath them. Lift the cover off the power supply. Remove the

component barrier that protects the power board.

3. Remove the 4 capacitor machine screws. Discard the screws.

Figure 1 – Capacitor machine screws in the power supply

4. From the top of the power supply, use needlenose pliers to compress and release the top 2 clips on the fan’s plenum.

After you release the top clips, you can tilt the plenum away from the power supply to reach the bottom 2 clips. Lift

the plenum off the fan casing.

5. Slide both capacitors out of their slots in the center panel, away from the power board, and discard the capacitors.

6. Install the 2 new capacitors in their place, making sure their screw holes line up with the holes in the power board.

IMPORTANT: Make sure the rubber vent holes on the capacitor tops are facing down, and line up with

the vent holes in the power board.

CAUTION!

Static electricity can damage circuit boards. Use proper precautions when handling printed circuit

boards.

– Store PC boards in anti-static containers.

– Wear a grounded wrist strap when handling PC boards.

TP 19

TP 18

TP 17

192 VDC 192 VDC

Black wire Machine screws (4)

Powermax45/45 XP Field Service Bulletin 805950 3

Powermax45/45 XP Capacitor Replacement Kit

7. Install the 4 new machine screws included in the kit, making sure the black wire is fastened in the correct location.

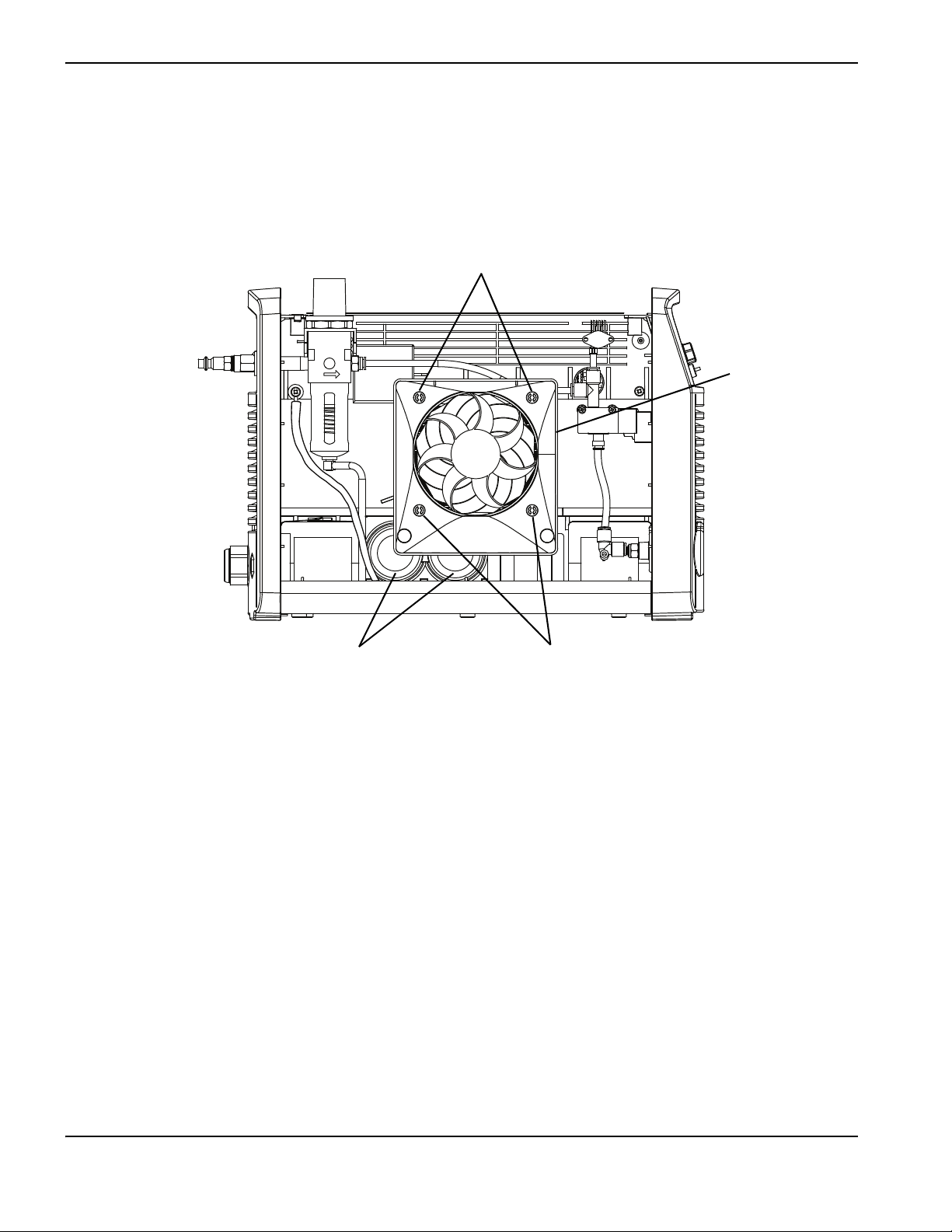

Figure 2 – Cooling fan side of the power supply

8. Orient the fan plenum so the wider end is at the bottom, and snap the plenum into place.

9. Replace the component barrier that protects the power board.

10. Replace the power supply cover, and install the handle using the 2 screws removed earlier.

Top clips

Capacitors

Fan plenum

Bottom clips

4Powermax45/45 XP Field Service Bulletin 805950

Powermax45/45 XP Capacitor Replacement Kit

Powermax45/45 XP Bulletin de service sur le terrain 805950 5

Kit de remplacement du condensateur du Powermax45/45 XP

Introduction

Objet

Ce bulletin de service sur le terrain décrit les étapes nécessaires pour le remplacement des condensateurs

du Powermax45.

Systèmes Powermax45 XP: Les instructions complètes pour l’installation de ce kit sont incluses dans le Manuel

de service du Powermax45 XP (809230). Pour télécharger ce manuel, se rendre sur www.hypertherm.com/docs.

Outils et matériel requis

Tournevis Phillips®et TORX®assortis.

Pinces à long bec

Contenu du kit 228301 (200 – 240 V CSA et 230 V CE)

Contenu du kit 228426 (400 V CE)

Contenu du kit 428080 (480 V CSA)

DANGER !

UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL

Avant tout entretien, débrancher l’alimentation électrique. Se reporter

au Manuel (80669C) de sécurité et de conformité pour des mesures

de sécurité supplémentaires.

Numéro de référence Description Quantité

075697 Vis mécanique : M5 x 0,8 x 10 4

109659 Condensateur : 5600 uF 250 V c.c. 2

Numéro de référence Description Quantité

075697 Vis mécanique : M5 x 0,8 x 10 4

109673 Condensateur : 2200 uF 400 V c.c. 2

Numéro de référence Description Quantité

075697 Vis mécanique : M5 x 0,8 x 10 4

209197 Condensateur : 1800 uF 450 V c.c. 2

6Powermax45/45 XP Bulletin de service sur le terrain 805950

Kit de remplacement du condensateur du Powermax45/45 XP

Remplacement des condensateurs

1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.

2. Déposer les deux vis de la poignée située sur le dessus de la source de courant. Basculer légèrement les panneaux

d’extrémité de façon à en extraire les bords de la poignée d’en dessous. Retirer le couvercle de la source de courant

en le levant. Déposer la barrière de composant qui protège le circuit imprimé d’alimentation.

3. Déposer les quatre vis mécaniques du condensateur. Mettre les vis au rebut.

Figure 3 – Vis mécanique du condensateur dans la source de courant

4. Du haut de la source de courant, compresser et relâcher les deux attaches du dessus sur l’enceinte du ventilateur

à l’aide d’une pince à long bec. Après avoir relâché les attaches supérieures, l’enceinte de la source de courant peut

être dégagée pour accéder aux deux attaches inférieures. Soulever l’enceinte du boîtier de ventilateur.

5. Glisser les deux condensateurs hors de leurs encoches du panneau central, en les éloignant du circuit imprimé

d’alimentation, et les mettre au rebut.

6. Installer les deux nouveaux condensateurs à leur place, en s’assurant que les trous pour les vis sont alignés avec

ceux du circuit imprimé d’alimentation.

ATTENTION !

L’électricité statique peut endommager les cartes de circuits imprimés. Les précautions qui s’imposent

doivent être respectées lors de la manipulation des cartes de circuits imprimés.

– Les cartes de circuits imprimés doivent être rangées dans des contenants antistatiques.

– L’utilisateur doit porter un bracelet antistatique lors de la manipulation des cartes de circuits

imprimés.

TP 19

TP 18

TP 17

192 VDC 192 VDC

Fil noir Vis mécaniques (4)

Powermax45/45 XP Bulletin de service sur le terrain 805950 7

Kit de remplacement du condensateur du Powermax45/45 XP

IMPORTANT : S’assurer que les trous d’évent en caoutchouc du dessus des condensateurs sont dirigés

vers le bas, et alignés avec les trous d’évent du circuit imprimé d’alimentation.

7. Installer les quatre nouvelles vis mécaniques comprises dans le kit en s’assurant que le fil noir est attaché au bon

endroit.

Figure 4 – Côté du ventilateur de refroidissement de la source de courant

8. Orienter l’enceinte du ventilateur de sorte que l’extrémité évasée se trouve en bas et la mettre en place.

9. Replacer la barrière de composant qui protège le circuit imprimé d’alimentation.

10. Remettre en place le couvercle de la source de courant et installer la poignée à l’aide des deux vis retirées

auparavant.

Attaches supérieures

Condensateurs

Enceinte

du ventilateur

Attaches inférieures

8Powermax45/45 XP Bulletin de service sur le terrain 805950

Kit de remplacement du condensateur du Powermax45/45 XP

Autres manuels pour Powermax45 XP

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Hypertherm Système de soudage

Hypertherm

Hypertherm powermax65 Manuel de référence

Hypertherm

Hypertherm Powermax30 AIR Manuel utilisateur

Hypertherm

Hypertherm Powermax1100 Manuel utilisateur

Hypertherm

Hypertherm POWERMAX350 Manuel utilisateur

Hypertherm

Hypertherm HyDefinition HD4070 Manuel de référence

Hypertherm

Hypertherm powermax65 Manuel de référence

Hypertherm

Hypertherm powermax1250 Manuel utilisateur

Hypertherm

Hypertherm POWERMAX 45 Manuel utilisateur

Hypertherm

Hypertherm Powermax45 XP Manuel de référence

Hypertherm

Hypertherm powermax1000 Manuel utilisateur

Hypertherm

Hypertherm Powermax 1000 Guide d'installation

Hypertherm

Hypertherm Powermax45 XP Manuel de référence

Hypertherm

Hypertherm powermax 350 Manuel utilisateur

Hypertherm

Hypertherm powermax1650 Manuel utilisateur

Hypertherm

Hypertherm Freedom 38 PPA Manuel utilisateur

Hypertherm

Hypertherm powermax800 Manuel utilisateur

Hypertherm

Hypertherm XPR Series Guide de dépannage

Hypertherm

Hypertherm T45v Manuel de référence

Hypertherm

Hypertherm Powermax30 AIR Manuel utilisateur

Hypertherm

Hypertherm HyPerformance HPR130XD Manuel utilisateur

Hypertherm

Hypertherm Powermax 30 Manuel utilisateur

Hypertherm

Hypertherm Powermax30 AIR Manuel de référence

Hypertherm

Hypertherm Powermax45 XP Manuel utilisateur

Hypertherm

Hypertherm Powermax105 Manuel utilisateur

Manuels Système de soudage populaires d'autres marques

Berner

Berner PLASMACUT 54 Manuel utilisateur

Pro Spot

Pro Spot PR-155 Manuel utilisateur

Forney

Forney 210 Manuel utilisateur

Thermal Arc

Thermal Arc 400S Manuel utilisateur

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuel utilisateur

GYS

GYS PROTIG 201 AC/DC Manuel utilisateur

TAFA

TAFA 30*8B35 Manuel utilisateur

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuel utilisateur

ESAB

ESAB Buddy Arc 145 Manuel utilisateur

CIGWELD

CIGWELD 636804 Guide rapide

Red-D-Arc

Red-D-Arc DC-400 Manuel utilisateur

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuel utilisateur

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuel utilisateur

WIA

WIA Weldmatic 270 CP132-2 Manuel utilisateur

Sonics

Sonics H520T Manuel utilisateur

Miller

Miller Big Blue 400D Manuel utilisateur

NewArc

NewArc RT2000 Guide de démarrage rapide

Lincoln Electric

Lincoln Electric POWER WAVE I400 Manuel utilisateur
