Husqvarna 240 L Mode d’emploi

Spare parts

Ersatzteile

Pièces détachées

Reserve onderdelen

Repuestos

Reservdelar

IPL, 240 e TrioBrake, 2010-01

240e TrioBrake

HIPL2010_12

240e TrioBrake

3

4

6

10

11

19

2

1

5

9

8

11

16

15

17

14

12

13

7

18

A

Page A 240e TrioBrake CHAIN BRAKE ASSY

Position Article Quantity Description

Kit

1 574 22 19-01 1 CHAIN BRAKE ASSEMBLY

2 545 14 64-01 1 ASSEMBLY KNOB EZT

3 530 05 79-50 1 PIN, DOWEL 1

4 575 24 15-01 1 ASSY, FRONT LINK 1

5 530 01 59-11 1 M3.83 X 1.81 X 9 PLASTITE 1

6 530 01 64-15 1 SPRING COMPRESSION 1

7 545 21 55-01 1 LEVER, ACTIVATION 1

8 530 01 59-13 1 PIN, BAND RETAINER 1

9 530 05 79-23 1 BRAKE BAND 1

10 545 21 56-01 1 COVER, BRAKE BAND 1

11 545 22 71-01 6 SCP#6-19 X .437 .PL. PAN. 1

12 545 06 02-01 1 GEAR, IDLER 1

13 525 88 42-01 1 WHEEL, GEAR ADJUSTER 1

14 574 20 17-01 1 PIN, BAR ADJUSTING 1

15 545 06 59-01 1 ASSYADJUSTER SCREW 1

16 545 05 92-01 1 COVER, GEAR 1

17 545 14 93-01 1 CLIP, EZT SPRING 1

18 545 21 53-01 1 PIN, DOWEL 1

19 545 11 86-01 1 DECAL, EZT CLUTCH COVER

240e TrioBrake 1

5

2

8

3

6

16

11

12

14 13

15

17

B

Page B 240e TrioBrake CLUTCH AND OIL PUMP

Position Article Quantity Description

Kit

1530 01 49-49 1 ASSY- CLUTCH

2530 01 56-11 1 WASHER, CLUTCH (LARGE)

3530 04 70-61 1 3/8-6 TOOTH DRUM ASEMBLY

3530 04 81-32 1 .325-7 TOOTH DRUM ASEMBLY

5530 01 59-07 1 WASHER, THRUST

6574 71 93-01 1 ASSEMBLY OIL PUMP

8530 03 78-20 1 GEAR- WORM

11 545 22 75-01 1 OIL BLOCK

12 530 04 94-77 1 ELBOW FITTING

13 545 06 95-01 1 PICK UPASSEMBLY OIL TANK

14 545 06 94-01 1 PICK-UP SEAL 13

15 530 05 65-33 1 SPRING, FILTER 13

16 545 22 71-01 2 SCP#6-19 X .437 .PL. PAN.

17 525 31 84-01 1 SEAL OIL PUMP

240e TrioBrake

2

3

1

2

2

4

C

Page C 240e TrioBrake COVER

Position Article Quantity Description

Kit

1545 06 13-01 1 KIT CYLINDER SHIELD

2574 32 06-01 3 SCREW, CYLINDER SHIELD 1

3545 11 65-02 1 DECAL, STARTING INSTRUCTION 1

4545 16 59-57 1 GLOBAL WARNING DECAL 1

240e TrioBrake

53 421

8

11

9

7

12

6

10

13

D

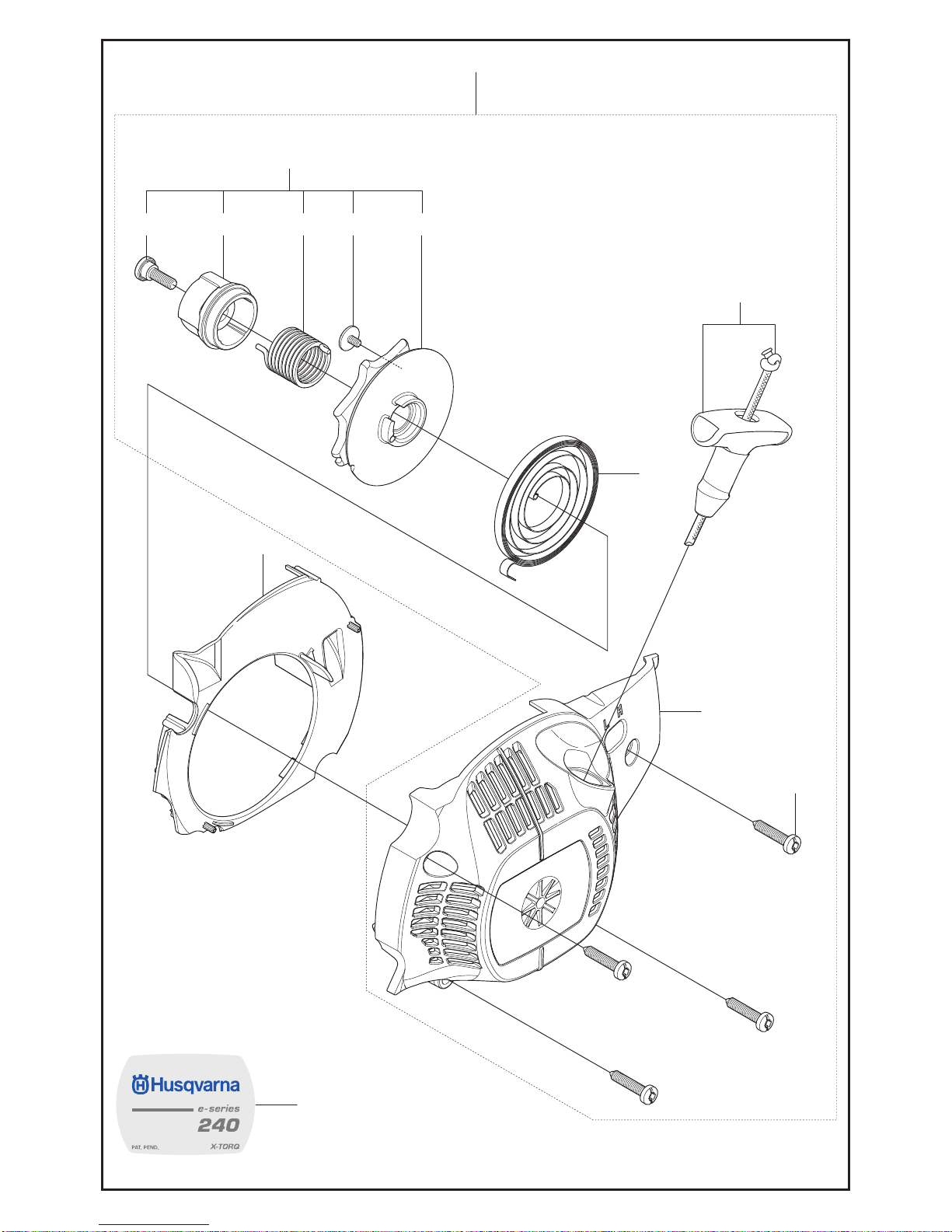

Page D 240e TrioBrake EPS STARTER

Position Article Quantity Description

Kit

1530 02 11-79 1 SCREW SHOULDER 7,12

2530 05 96-77 1 STARTER HUB EPS 7,12

3530 02 11-80 1 SPRING EPS 7,12

4530 01 60-80 1 SCREW, ROPE RETAINER 7,12

5545 05 82-01 1 PULLEY- STARTER EPS 7,12

6530 04 20-95 1 SPRING- RECOIL 12

7530 07 19-66 1 KIT, EPS STARTER 235e/240e 12

8545 06 38-01 1 BAFFLE

9 545 06 37-01 1 FAN HOUSING 12

10 545 01 00-10 1 HANDLE & ROPE assy 12

11 530 01 64-32 4 SCREW, FAN HOUSING 12

12 545 00 80-24 1 KIT, COMPLETE EPS 235e/240e

13 545 11 85-01 1 DECAL 240e

240e TrioBrake

6

3

2

4

5

1

E
