Hunter 20772 Manuel

Blade Set

Blade Iron Set

Fan Parts

(Not Drawn to Scale)

Hardware

(Drawn to Scale)

150

148

Hanger Bracket Assembly239

Motor Housing Assembly

Globe / Shade

Finial

Bottom Cap

Light Kit

Assembly

Switch /

Housing

Assembly

Balancing Kit

Screw, Switch Housing

Assembly

131

Blade Grommet66

Before installing your fan, record the following information for your records and warranty assistance.

Missing / Broken Parts:

Call 1-888-830-1326

Fan does not work:

1. Reference the Trouble Shooting guide in

your Instruction Manual.

2. Call your Local Service Center.

3. Call Technical Support at 901-248-2222.

For additional information on:

Hunter Products Trouble Shooting

Dealer Location Service Center Locator

Call 1-800-448-6837

www.hunterfan.com

If parts are missing or damaged call 1-888-830-1326.

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

Model Name

Catalog No.

Serial No.

Date Purchased

Where Purchased

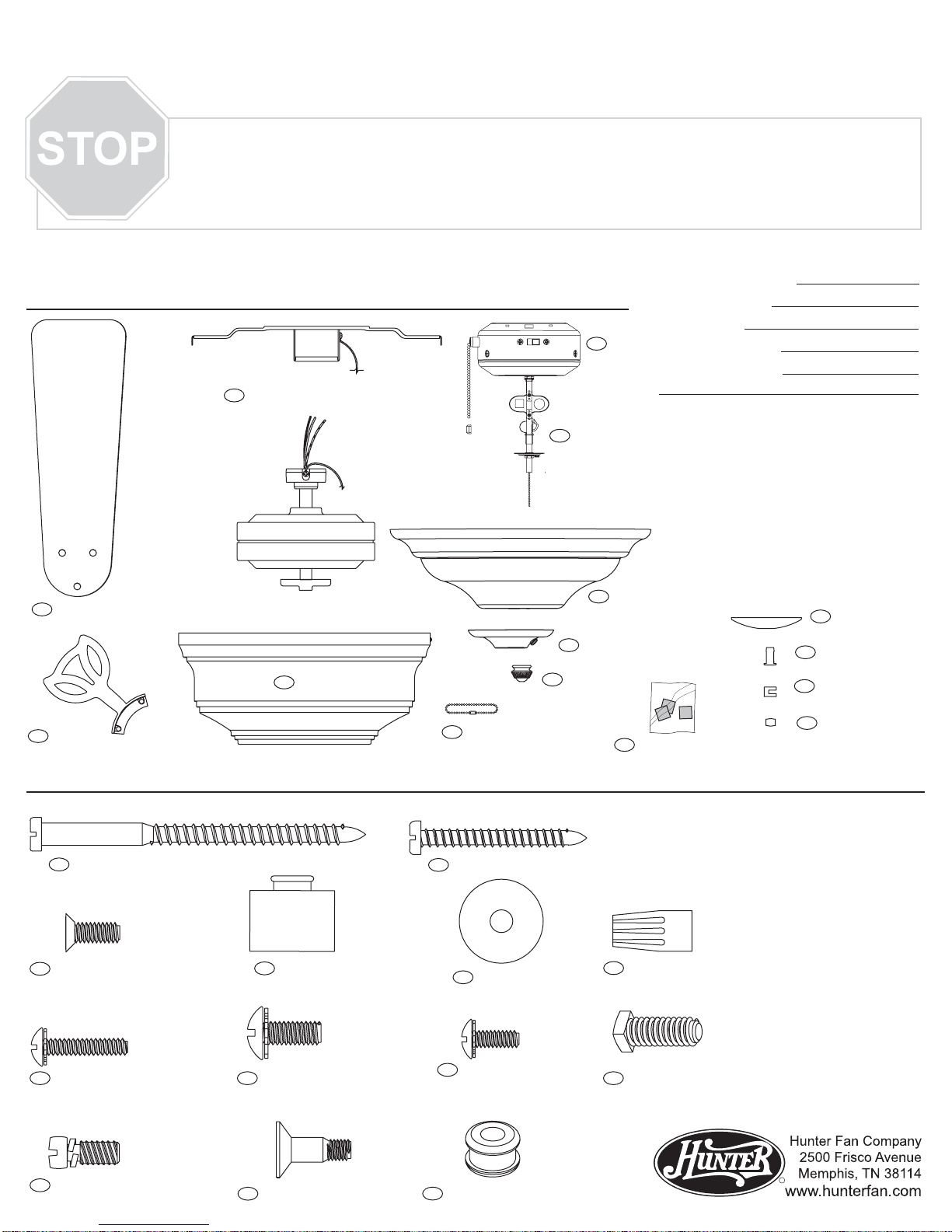

PARTS GUIDE

Using the Parts Guide below, check to make sure all parts are included in the box.

Switch

Housing Cover

Switch Housing

Plug Button

Dummy

Terminal, Male

Dummy Terminal,

Female

Wood Screw

65 Wood Screw

Locking Screw

100 Canopy Screw

Mounting

Isolator

71 Flat Washer

68 Wire Nut

149

Screw, Machine, 6-32

Blade Assembly Screw

Screw, Blade Iron Armature

Setscrew

205

206

Pull Chain

Motor Cover

226

GUÍA DE PIEZAS

Model # 20772 20773

Asm. Dwg. # 97505-01 97505-01

Finish White New Bronze

Item # Item Name Qnty Part # Part #

* Hanging System Kit 1 73846-01-095 73846-01-095

8 Setscrew 1 ----------- -----------

62 Canopy Screw 4 ----------- -----------

64 Wood Screw 2 ----------- -----------

65 Wood Screw 2 ----------- -----------

71 Mounting Isolator 4 ----------- -----------

100 Locking Screw 3 ----------- -----------

28 Switch/Housing Assembly 1 96810-03-000 96810-30-000

29 Switch Housing Cover 1 73853-01-132 73853-01-299

41 Switch Housing Plug Button 1 73854-01-132 73854-01-299

44 Blade Iron Set 1 92803-04-132 92803-04-299

46 Blade Set 1 75885-04-000 75885-77-000

49 Light Kit Assembly 1 96942-02-000 96942-02-000

* Hardware Kit 1 97505-00-860 97505-00-863

47 Screw, Blade Iron Armature 11 63755-05-133 63755-05-247

66 Blade Grommet 13 05989-02-000 05989-01-000

67 Blade Assembly Screw 13 63730-07-133 63730-07-247

68 Flat Washer 4 06301-01-232 06301-01-232

69 Screw, Machine, 6-32 3 74506-36-232 74506-36-247

70 Wire Nut 4 05172-01-000 05172-01-000

131 Screw, Switch Housing Assembly 3 64555-02-133 64555-02-247

75 Balancing Kit 1 07570-01-000 07570-01-000

78 Pull Chain 1 63756-05-133 63756-05-247

148

Bottom Cap 1 74757-02-132 74757-02-299

149

Finial 1 74758-01-132 74758-01-299

150 Globe/Shade 1 84886-16-000 84886-05-000

205 Dummy Terminal, Female 1 08200-01-000 08200-01-000

206 Dummy Terminal, Male 1 08198-01-000 08198-01-000

226 Motor Cover 1 92511-03-132 92511-03-299

239 Hanger Bracket Assembly 1 73846-01-095 73846-01-095

Part List

PARTS GUIDE

98000-01-695

02-01-2007

GUÍA DE PIEZAS

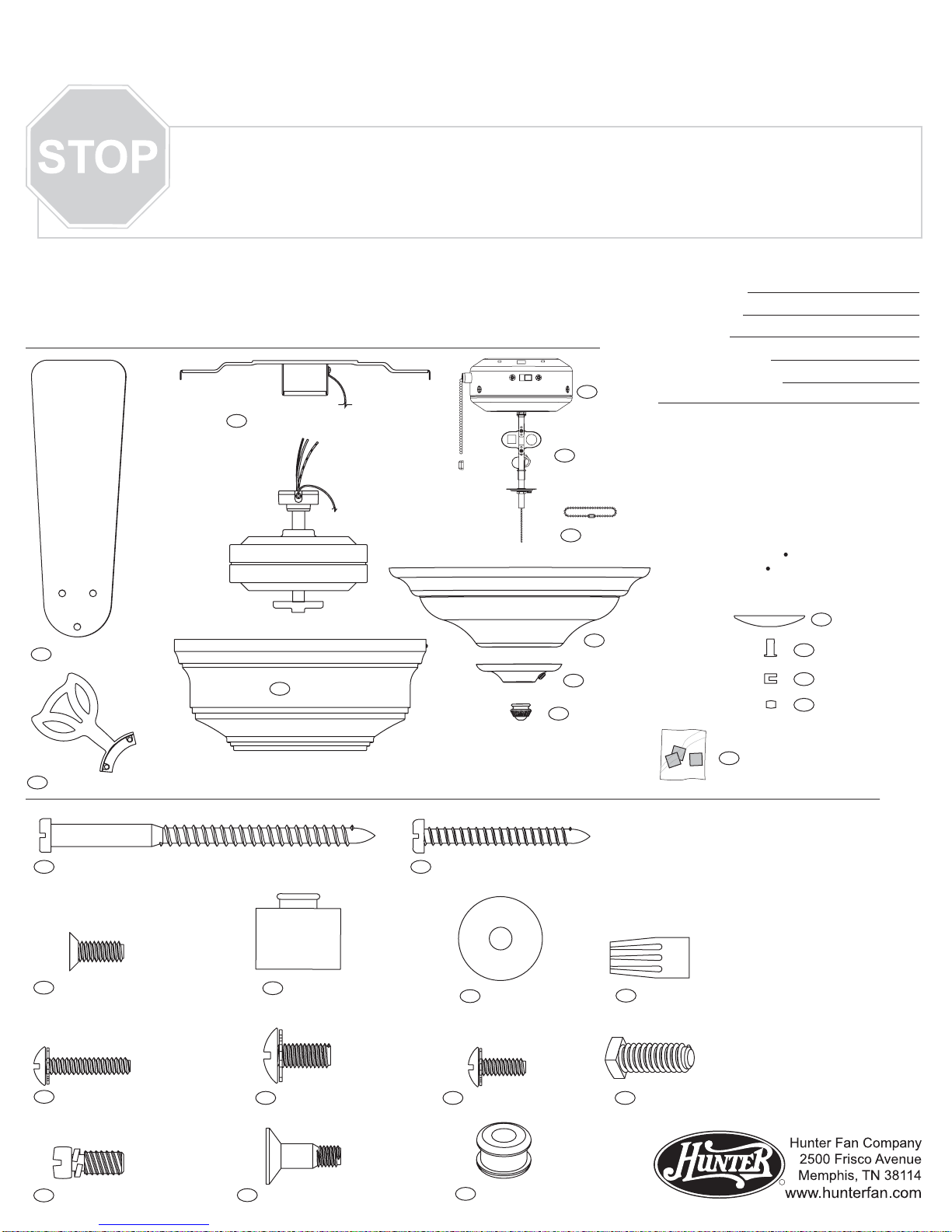

PARTS GUIDE

Juego de paletas

Juego

de soporte de paletas

Conjunto del

interruptor

/alojamiento

Globo / Pantalla

Conjunto del

motor y caja

Materiales

(dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.

Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.

Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.

POR FAVOR NO DEVUELVAESTE PRODUCTOALATIENDADONDE LO COMPRÓ.

Nombre del modelo

No. de catálogo

No. de serie

Fecha de compra

Lugar de compra

Para informaciones adicionales acerca de:

Productos Hunter zLocalización de fallas

Localización de distribuidores

Localización de centros de servicio

Llame al teléfono 1-800-448-6837

www.hunterfan.com

Si el ventilador no funciona:

1. Consulte la guía de localización de fallas

en su manual de instrucciones.

2. Llame a su centro local de servicio.

3. Llame al teléfono 901-248-2222 para

obtener asistencia técnica.

Si alguna pieza falta o está rota:

Llame al teléfono 1-888-830-1326

Cubierta

ornamental

Tope inferior

Conjunto del kit

de luz

Empalme plástico

Tornillo prisionero

Tornillo, mecánico, 6-32

Tornillo, de campana

Tornillos de Fijacion

100

Tornillo, de madera

Aislador de

montaje

71 Arandela, plana

Tornillo, de madera

Tornillo, del conjunto

de la caja del interruptor

131

Arandela de caucho, de paleta

Kit de equilibrado

47 Tornillo, de armadura

de soporte de paleta

Cubierta de la

caja del interruptor

Botón taponador

de la caja del interruptor

Terminal simulado,

macho

Terminal simulado,

hembra

148

149

205

206

150

67 Tornillo, de conjunto de paleta

Tirador

de cadena

Conjunto del soporte de suspensión

239

Cubierta del motor

226

PARTS GUIDE

PARTS GUIDE GUÍA DE PIEZAS

98000-01-695

02/01/2007

No. del modelo 20772 20773

No. del dibujo de

ensamblaje

97505-01 97505-01

Acabado Blanco Bronce nuevo

No. del ítem Nombre del ítem Cantidad No. de la pieza No. de la pieza

* Equipo de sistema de colgar 1 73846-01-095 73846-01-095

8 Tornillo prisionero 1 ----------- -----------

62 Tornillo, de campana 4 ----------- -----------

64 Tornillo, de madera 2 ----------- -----------

65 Tornillo, de madera 2 ----------- -----------

71 Aislador de montaje 4 ----------- -----------

100 Tornillos de Fijacion 3 ----------- -----------

28 Conjunto del interruptor/alojamiento 1 96810-03-000 96810-30-000

29 Cubierta de la caja del interruptor 1 73853-01-132 73853-01-299

Botón taponador de la caja del interruptor 1 73854-01-132 73854-01-299

44 Juego de soporte de paletas 1 92803-04-132 92803-04-299

46 Juego de paletas 1 75885-04-000 75885-77-000

49 Conjunto del kit de luz 1 96942-02-000 96942-02-000

* Kit de materiales 1 97505-00-860 97505-00-863

47 Tornillo, de armadura de soporte de paleta 9 63755-05-133 63755-05-247

66 Arandela de caucho, de paleta 13 05989-02-000 05989-01-000

67 Tornillo, de conjunto de paleta 13 63730-07-133 63730-07-247

68 Arandela, plana 4 06301-01-232 06301-01-232

69 Tornillo, mecánico, 6-32 3 74506-36-232 74506-36-247

70 Empalme plástico 4 05172-01-000 05172-01-000

131 Tornillo, del conjunto de la caja del interruptor 3 64555-02-133 64555-02-247

Kit de equilibrado 1 07570-01-000 07570-01-000

78 Tirador de cadena 1 63756-05-133 63756-05-247

148

Tope inferior 1 74757-02-132 74757-02-299

149

Cubierta ornamental 1 74758-01-132 74758-01-299

150 Globo / Pantalla 1 84886-16-000 84886-05-000

205 Terminal simulado, hembra 1 08200-01-000 08200-01-000

206 Terminal simulado, macho 1 08198-01-000 08198-01-000

226 Cubierta del motor 1 92511-03-132 92511-03-299

239 Conjunto del soporte de suspensión 1 73846-01-095 73846-01-095

Lista de piezas
