Hunter 25522 Manuel

Fan Parts

(Not Drawn to Scale)

Hardware

(Drawn to Scale)

Before installing your fan, record the following information for your records and warranty assistance.

Missing / Broken Parts:

Call 1-888-830-1326

Fan does not work:

1. Reference the Trouble Shooting guide in

your Instruction Manual.

2. Call your Local Service Center.

3. Call Technical Support at 901-248-2222.

For additional information on:

Hunter Products Trouble Shooting

Dealer Location Service Center Locator

Call 1-800-448-6837

www.hunterfan.com

If parts are missing or damaged call 1-888-830-1326.

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

Model Name

Catalog No.

Serial No.

Date Purchased

Where Purchased

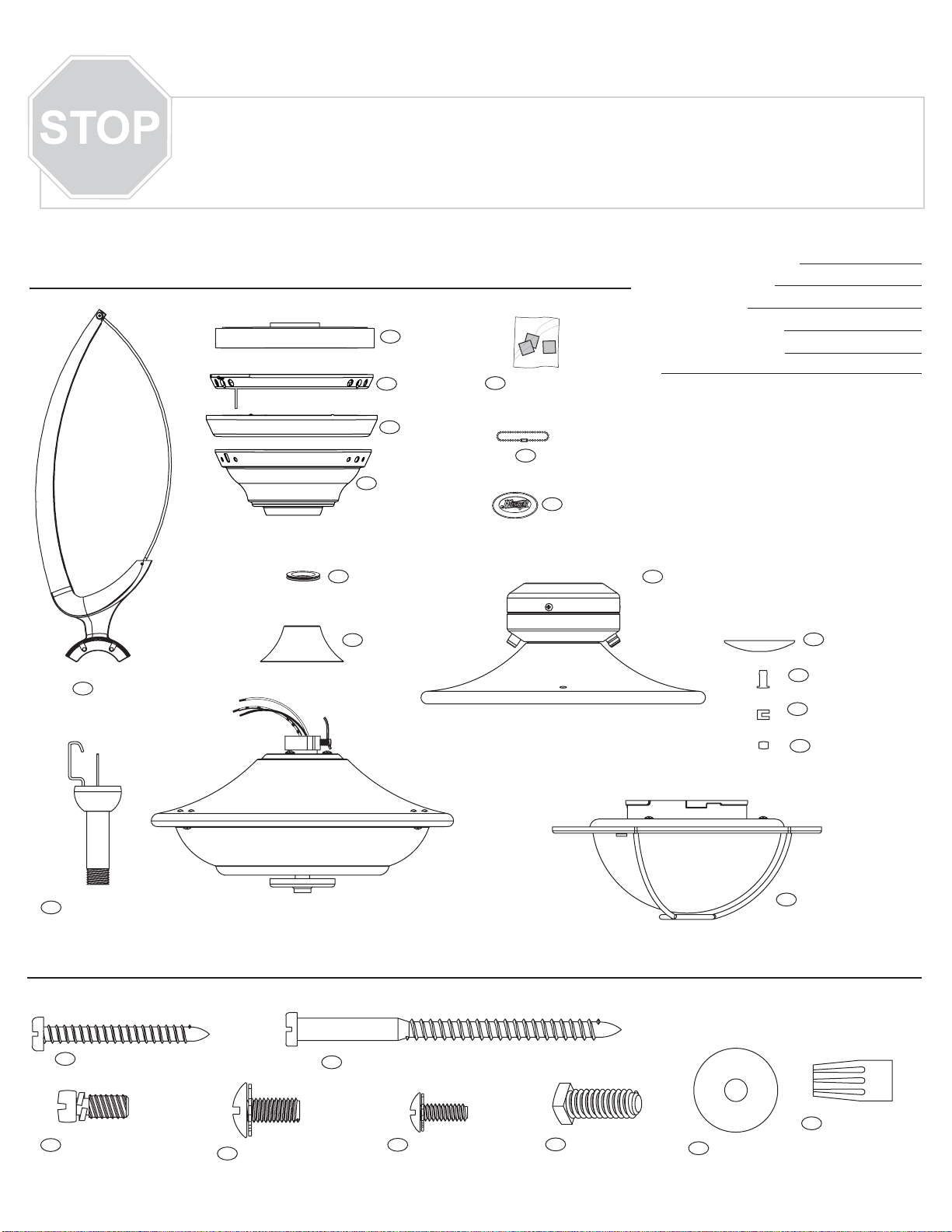

PARTS GUIDE

Using the Parts Guide below, check to make sure all parts are included in the box.

Flat Washer

Wood Screw

Set Screw

Wire Nut

Blade Assembly Screw Screw, Machine, 6-32

Canopy Screw

Blade

Canopy

Trim Ring

Canopy

Ceiling Plate

Adapter Cover

Adapter

Gasket

Pull Chain

Pendant

Motor Housing Assembly

Hanger Ball

/ Downrod

Assembly

Switch /

Housing

Assembly

Balancing

Kit

Globe / Shade

150

243

Ceiling Plate

Gasket

Pull Chain

62 868

Switch

Housing Cover

Switch Housing

Plug Button

Dummy

Terminal, Male

Dummy

Terminal,

Female

205

206

GUÍA DE PIEZAS

PARTS GUIDE

98000-01-771

6/21/07

GUÍA DE PIEZAS

Model # 25522 25521

Asm. Dwg. # 97434-01 97434-02

Finish New Bronze White

Item # Item Name Qnty Part # Part #

1 * Hanging System Kit 1 94335-08 94335-08

2 Ceiling Plate 1 ----------- -----------

3 Canopy 1 ----------- -----------

5 Ceiling Plate Gasket 1 ----------- -----------

7 Hanger Ball / Downrod Assembly 1 ----------- -----------

8 Set Screw 1 ----------- -----------

62 Canopy Screw 4 ----------- -----------

64 Wood Screw 2 ----------- -----------

65 Wood Screw 2 ----------- -----------

68 Flat Washer 4 ----------- -----------

12 Adapter Cover 1 75079-01 75079-01

28 Switch / Housing Assembly 1 86028-01 86028-01

29 Switch Housing Cover 1 73853-01 73853-01

41 Switch Housing Plug Button 1 73854-01 73854-01

60 * Hardware Kit 1 97434-00-850 97434-00-851

67 Blade Assembly Screw 6 63755-06 63755-06

69 Screw, Machine, 6-32 3 74506-02 74506-02

70 Wire Nut 4 05172-01 05172-01

75 Balancing Kit 1 07570-01 07570-01

76 Pull Chain Pendant 2 74393-05 74393-05

78 Pull Chain 2 63756-03 63756-03

99 Blade Set 1 94804-01 94804-02

150 Globe / Shade 1 85606-01 85606-01

205 Dummy Terminal, Male 1 08200-01 08200-01

206 Dummy Terminal, Female 1 08198-01 08198-01

243 Adapter Gasket 1 75079-01 75079-01

Part List

PARTS GUIDE

Materiales

(dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.

Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.

Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.

POR FAVOR NO DEVUELVAESTE PRODUCTOALATIENDADONDE LO COMPRÓ.

Nombre del modelo

No. de catálogo

No. de serie

Fecha de compra

Lugar de compra

Para informaciones adicionales acerca de:

Productos Hunter zLocalización de fallas

Localización de distribuidores

Localización de centros de servicio

Llame al teléfono 1-800-448-6837

www.hunterfan.com

Si el ventilador no funciona:

1. Consulte la guía de localización de fallas

en su manual de instrucciones.

2. Llame a su centro local de servicio.

3. Llame al teléfono 901-248-2222 para

obtener asistencia técnica.

Si alguna pieza falta o está rota:

Llame al teléfono 1-888-830-1326

Conjunto del

interruptor

/alojamiento

Globo / Pantalla

Bola de suspensión

/ Conjunto de varilla

Anillo de la

moldura

de campana

Campana

Placa de techo Kit de equilibrado

Cubierta de la

caja del interruptor

Botón taponador

de la caja del interruptor

Terminal simulado,

macho

Terminal simulado,

hembra

205

206

150

Tornillo de máquina 6-32

Paleta

Cubierta del adaptador

Empaquetadura

de adaptador

Pendiente

del tirador de cadena

243

5Junta

(guarnición)

del cielorraso

Tirador de cadena

Tornillo, de madera

Tornillo, de campana

64 Tornillo, de madera

Tornillo prisionero

Empalme plástico

Arandela, plana

67 68

Tornillo, de conjunto

de paleta

Conjunto del

motor y caja

PARTS GUIDE

GUÍA DE PIEZAS

98000-01-771

6/21/07

No. del modelo 25522 25521

No. del dibujo

de ensamblaje

97434-01 97434-02

Acabado Bronce nuevo Blanco

No. del ítem Nombre del ítem Cantidad No. de la pieza No. de la pieza

1 * Equipo de sistema de colgar 1 94335-08 94335-08

2 Placa de techo 1 ----------- -----------

3 Campana 1 ----------- -----------

5 Junta (guarnición) del cielorraso 1 ----------- -----------

7 Bola de suspensión / Conjunto de varilla 1 ----------- -----------

8 Tornillo prisionero 1 ----------- -----------

62 Tornillo de la campana 4 ----------- -----------

64 Tornillo, de madera 2 ----------- -----------

65 Tornillo, de madera 2 ----------- -----------

68 Arandela plana 4 ----------- -----------

12 Cubierta del adaptador 1 75079-01 75079-01

28 Conjunto del interruptor /alojamiento 1 86028-01 86028-01

Cubierta de la caja del interruptor 1 73853-01 73853-01

Botón taponador de la caja del interruptor 1 73854-01 73854-01

60 * Equipo de herrajes 1 97434-00-850 97434-00-851

67 Tornillo, de conjunto de paleta 6 63755-06 63755-06

69 Tornillo de máquina 6-32 3 74506-02 74506-02

70 Empalme plástico 4 05172-01 05172-01

75 Kit de equilibrado 1 07570-01 07570-01

76 Pendiente del tirador de cadena 2 74393-05 74393-05

78 Tirador de cadena 2 63756-03 63756-03

99 Juego de paletas 1 94804-01 94804-02

150 Globo / Pantalla 1 85606-01 85606-01

205

Terminal simulado, macho 1 08200-01 08200-01

206 Terminal simulado, hembra 1 08198-01 08198-01

243

Empaquetadura de adaptador 1 75079-01 75079-01

Lista de piezas
