Hunter 20432 Manuel

Hardware

(Drawn to Scale)

Fan Parts

(Not Drawn to Scale)

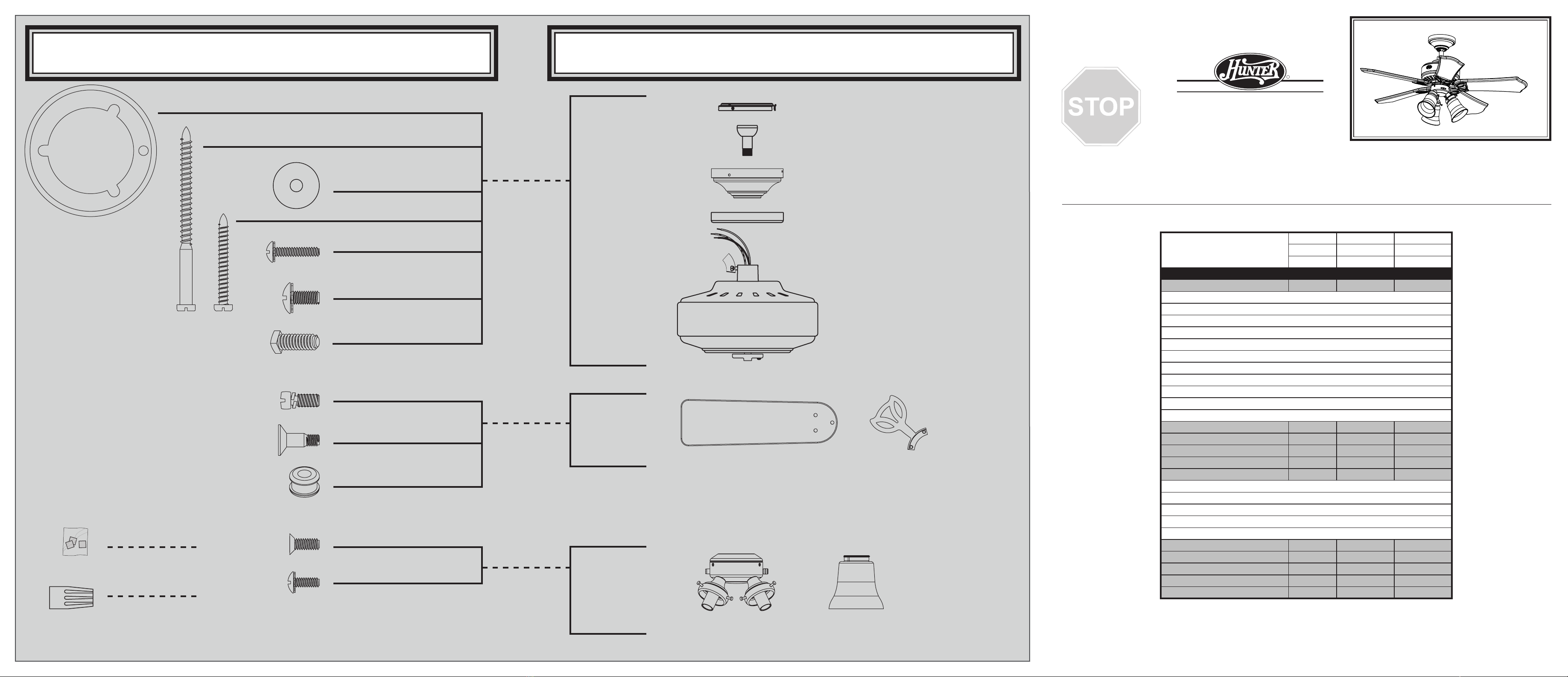

PARTS GUIDE

Using this Parts Guide, make sure all

parts are included in the box.

If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance.

THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.

SINCE 1886

Parts List

Model # 20433 20432

Asm. Dwg. # 98087-01 98087-02

Finish Brushed Nickel New Bronze

Item Name Qnty Part # Part #

*Hanging System Kit 96759-09 96759-30

Ceiling Plate

Canopy

Canopy Trim Ring

Hanger Ball / Downrod Assembly

Setscrew

Low Prole Washer

Canopy Screw

Wood Screw

Flat Washer

Mounting Isolator

* Locking Screw

Switch/Housing Assembly 1 96947-09 96947-30

Blade Iron Set 1 92803-07 92803-07

Blade Set 1 76238-53 76238-54

Screw, Blade Iron Armature 11 63755-05 63755-05

Hardware Kit 1 98087-00-860 98087-01-860

Blade Grommet

Blade Assembly Screw

Screw, Machine, 6-32

Wire Connector

Screw, Switch Housing Assembly

Balancing Kit 1 07570-03 07570-03

Cap, Switch Housing 1 73853-01 73853-01

Button Plug 1 73854-01 73854-01

Pull Chain 2 63756-05 63756-05

Globe/Shade 1 77770-03 77770-02

Hanger

Bracket

Assembly

Blade

Assembly

Switch

Housing

Assembly

Screw, Switch

Housing Assembly

Screw,

Machine, 6-32

Locking Screw

Set Screw

Screw, Blade

Iron Armature

Canopy Screw

Flat Washer

Screw, Blade

Assembly

3” Wood Screw

Low Prole

Washer

Balancing

Kit

Wire

Connector

1.5” Wood Screw

Blade

Grommet

x 1

x 2

x 4

x 2

x 3

x 1

x 11

x 16

x 3

x 1

x 4

x 16

Materiales

(no dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

Consulte esta Guía de partes para

asegurarse de que todas las partes

estén incluidas en la caja.

Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al

888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS

INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN

SINCE 1886

PARADA

Lista de piezas

No. del modelo 20433 20432

No. del dibujo de ensamblaje 98087-01 98087-02

Acabado Níquel Pulido Bronce Nuevo

Nombre del ítem Cantidad No. de la pieza No. de la pieza

*Kit del sistema de suspensión 96759-09 96759-30

Placa de techo

Campana

Anillo de la moldura de campana

Bola de suspensión / Conjunto de varilla

Tornillo prisionero

Roseta de perl bajo

Tornillo, de campana

Tornillo, de madera

Arandela, plana

Aislador de montaje

*Tornillo de jación

Conjunto del interruptor/alojamiento 1 96947-09 96947-30

Juego de soporte de paletas 1 92803-07 92803-07

Juego de paletas 1 76238-53 76238-54

Tornillo, de armadura de soporte de paleta 11 63755-05 63755-05

Kit de materiales 1 98087-00-860 98087-01-860

Arandela de caucho, de paleta

Tornillo, de conjunto de paleta

Tornillo, mecánico, 6-32

Empalme plástico

Tornillo, del conjunto de la caja del interruptor

Kit de equilibrado 1 07570-03 07570-03

Tapa, Caja del interruptor 1 73853-01 73853-01

Botón taponador 1 73854-01 73854-01

Tirador de cadena 2 63756-05 63756-05

Globo / Pantalla 1 77770-03 77770-02

Conjunto del

soporte de

suspensión

de conjunto

de paleta

Conjunto del

interruptor/

alojamiento

Tornillo, del conjunto

de la caja del interruptor

Tornillo,

mecánico, 6-32

Tornillo de jación

Tornillo prisionero

Tornillo, de armadura

de soporte de paleta

Tornillo, de campana

Arandela, plana

Tornillo, de conjunto

de paleta

3” Tornillo, de madera

Roseta de

perl bajo

Kit de

equilibrado

Empalme

plástico

1.5” Tornillo,

de madera

Arandela de caucho,

de paleta

Tornillo,

mecánico, 6-32

x 1

x 2

x 4

x 2

x 3

x 1

x 11

x 3

x 1

x 4

x 16

x 1

x 4
