Hunter 23702 Manuel

73 3 1/2” Lag Bolt 70 Wire Nut 257 Screw,

Fillister Head #8-32

77 Pull Chain

Extension

72 Oil Tube

75 Balancing Kit

51 Rubber Bushing

and Pin

3 Canopy

128 Hanger

Pipe

10 Motor Housing

Assembly

259 CFL Bulb

258 U-Bracket

44 Blade Iron

Assembly

150 Globe

Hardware(Drawn to Scale)

Hanger

Bracket Assembly

239

PARTS GUIDE

Using the Parts Guide below, check to make sure all parts are included in the box

If parts are missing or damaged call 1-888-830-1326

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

Before installing your fan, record the following information for you records and warranty assistance.

Model Name

Catalog No.

Serial No.

Date Purchased

Where Purchased

Missing / Broken Parts:

Call 1-888-830-1326

Fan does not work:

1. Reference the Trouble Shooting guide in you

instruction Manual.

2. Call you Local Service Center.

3. Call Technical Support at 901-248-2222.

For additional information on:

Hunter Products • Trouble Shooting

Dealer Location • Service Center Locator

Call 1-800-448-6837

www.hunterfan.com

Fan Parts(Not Drawn to Scale)

Parts List Model # 23702

Asm. Dwg. # 95390

Finish Satin Black - 290

Item # Item Name Qnty Part #

239 Hanger Bracket Assembly 1 63682-01-000

3 Canopy 1 86165-01-290

10 Motor Housing Assembly 1

51 Rubber Bushing and Pin 1 63679-01-000

70 Wire Nut 4 05172-01-000

72 Oil Tube 1 07561-01-000

73 3 1/2” Lag Bolt 2 03481-02-000

75 Balancing Kit 1 07570-01-000

77 Pull Chain Extension 1 63756-06-247

128 Hanger Pipe 1 73523-07-290

150 Globe 1 95665-01-000

257 Screw, Fillister Head #8-32 2 65134-01-000

258 U-Bracket 1 64061-01-000

259 CFL Bulb 1 65634-01-000

44 Blade Iron Assembly 4 75412-01-000

98000-01-629

01/29/07

73 3 1/2” Tirafón 70 Empalme plástico 257 Tornillo, cabeza del

ﬁllister #8-32

77 Extensión

del tirador

de cadena

239 Conjunto del soporte

de suspensión

72 Tubo de aceite

75 Kit de equilibrado

51 Cojinete de caucho y

Pasador

3 Campana

128 Tubo de

suspensión

10 Conjunto motor/

alojamiento

259 Bombilla, CFL

258 Sorporte, U

44 Conjunto de so-

porte de paletas

150 Globo

GUÍA DE PIEZAS

Use la Guía de Piezas de abajo para veriﬁcar que tadas las piezas estén incluidas en la caja.

Si alguna pieza falta o está dañada, Ilame al teléfono 1-888-830-1326

POR FAVOR NO DEVUELVAESTE PRODUCTOALATIENDADONDE LO COMPRÓ

Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía

Piezas del ventilador(no dibujadas a escala)

Nombre del modelo

No. de catálogo

No. de serie

Fecha de compra

Lugar de compra

Si alguna pieza ﬂata o está rota:

Llame al teléfono 1-888-830-1326

Si el ventilador no funciona:

1. Consulta la guía de localización de fallas

en su manual de instrucciones.

2. Llame a su centro local de servicio.

3. Llame al teléfono 901-248-2222 para

obtener asistencia técnica.

Para informaciones adicionales acerca de:

Productos Hunter • Localización de fallas

Localización de distribuidores

Localización de centros de servicio

Llame al teléfono 1-800-448-6837

www.hunterfan.com

Materiales(dibujados a escala)

98000-01-629

01/29/07

Lista de piezes No. del modelo 23702

No. del dibujo

de ensamblaje 95390

Acabado Negro De Raso

Item # Item Name Qnty Part #

239 Conjunto del soporte de suspensión 1 63682-01-000

3 Campana 1 86165-01-290

10 Conjunto motor/alojamiento 1

51 Cojinete de caucho y Pasador 1 63679-01-000

70 Empalme plástico 4 05172-01-000

72 Tubo de aceite 1 07561-01-000

73 3 1/2” Tirafón 2 03481-02-000

75 Kit de equilibrado 1 07570-01-000

77 Extensión del tirador de cadena 1 63756-06-247

128 Tubo de suspensión 1 73523-07-290

150 Globo 1 95665-01-000

257 Tornillo, cabeza del ﬁllister #8-32 2 65134-01-000

258 Sorporte, U 1 64061-01-000

259 Bombilla, CFL 1 65634-01-000

44 Conjunto de soporte de paletas 4 75412-01-000

Table des matières

Langues :

Autres manuels Hunter Ventilateur

Hunter

Hunter Type 3 Models Manuel de service

Hunter

Hunter 20345 Manuel

Hunter

Hunter 42701-01 Manuel utilisateur

Hunter

Hunter 28743 Manuel utilisateur

Hunter

Hunter Hunter Ceiling fans Manuel utilisateur

Hunter

Hunter 20430 Manuel d'instructions

Hunter

Hunter TYPE E Series Manuel utilisateur

Hunter

Hunter Westover Manuel d'instructions

Hunter

Hunter 25692 Manuel

Hunter

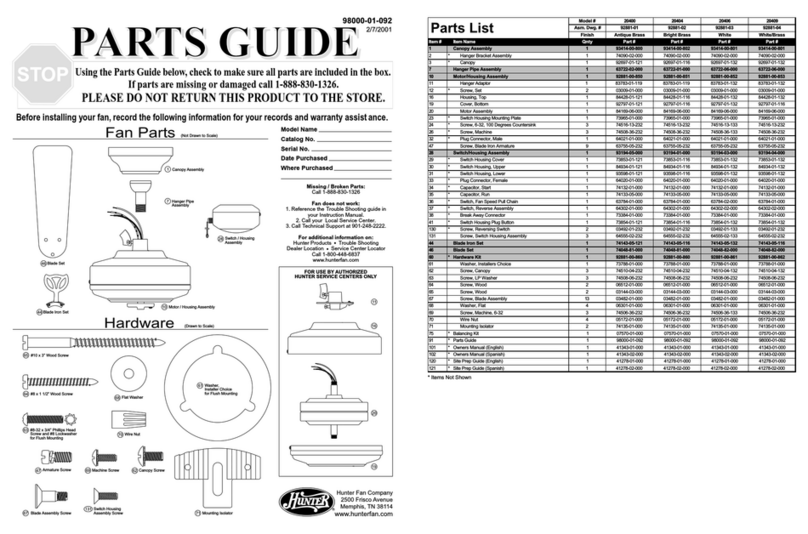

Hunter 20406 Manuel
