HSM Securio B24 Manuel utilisateur

BETRIEBSANLEITUNG

AKTENVERNICHTER

OPERATING INSTRUCTIONS

PAPER SHREDDER

NOTICE D‘UTILISATION

DESTRUCTEUR DE DOCUMENTS

MANUALE OPERATIVO

DISTRUGGIDOCUMENTI

INSTRUCCIONES DE SERVICIO

DESTRUCTORA DE DOCUMENTOS

INSTRUÇÕES DE OPERAÇÃO

DESTRUIDORA DE DOCUMENTOS

GEBRUIKSAANWIJZING

PAPIERVERNIETIGER

BRUGSVEJLEDNING

MAKULERINGSMASKINE

BRUKSANVISNING

DOKUMENTFÖRSTÖRARE

KÄYTTÖOHJE

PAPERINSILPPURI

BRUKSANVISNING

MAKULERINGSMASKIN

B 24

1.780.998.101 D

11/2012

2 SECURIO B 24 11/2012

deutsch: Aktenvernichter SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

english: Paper shredder SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

français: Destructeur de documents SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

italiano: Distruggidocumenti SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

español: Destructora de documentos SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

português: Destruidora de documentos SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

nederlands: Papiervernietiger SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

dansk: Makuleringsmaskine SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

svenska: Dokumentförstörare SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

suomi: Paperinsilppuri SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

norsk: Makuleringsmaskin SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

11/2012 SECURIO B 24 3

deutsch

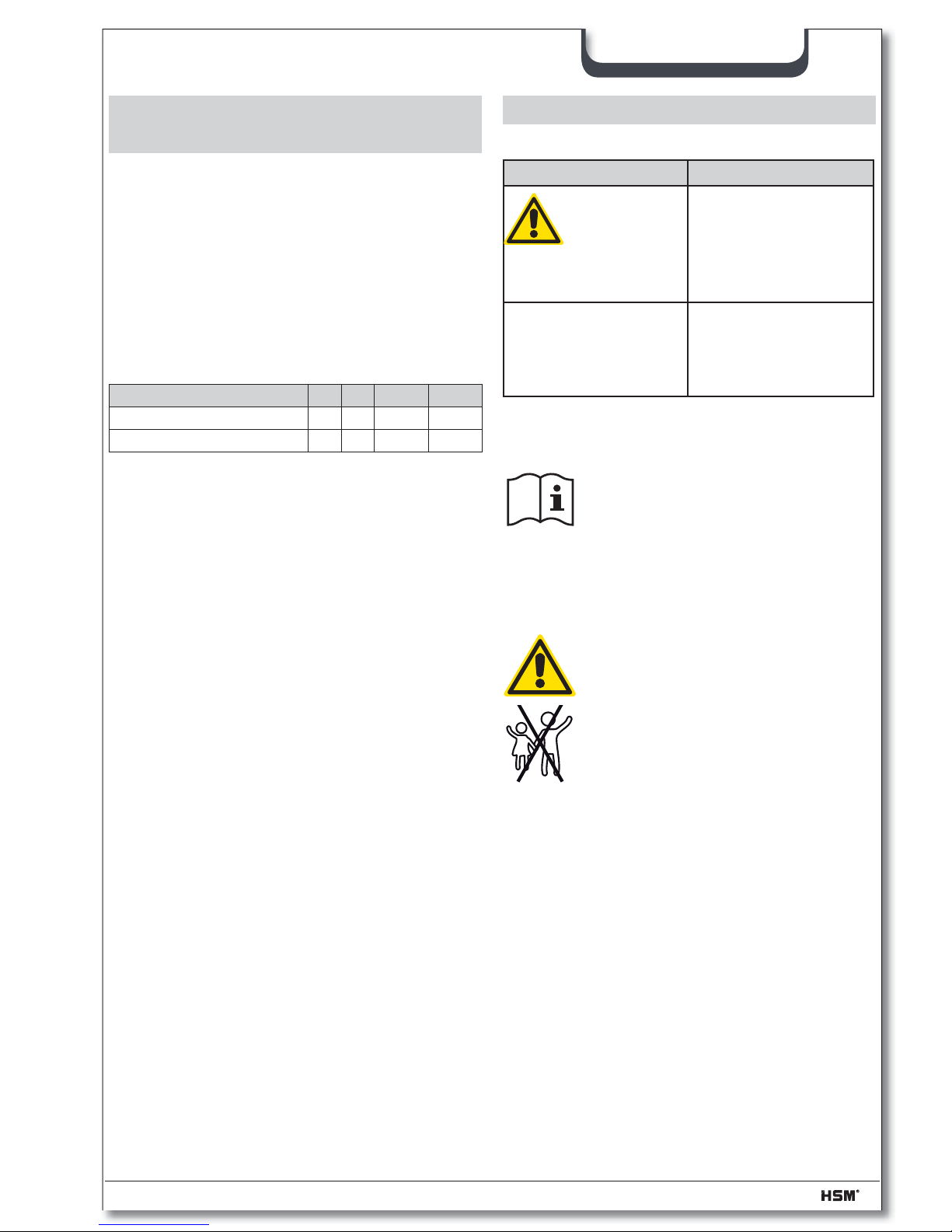

1 Bestimmungsgemäße Ver-

wendung, Gewährleistung

Sehen Sie auf dem Typenschild an der Ge-

räterückseite nach, für welche Schnittbreite

und Netzspannung Ihr Aktenvernichter aus-

gelegt ist und beachten Sie die zutreffenden

Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von

Papier bestimmt. Je nach Schnittart können

außerdem geringe Mengen folgender Mate-

rialien vernichtet werden:

Schnittbreite (mm) 3,9 5,8 1,9x15 4,5x30

Kreditkarten ●● ● ●

CDs ●● ●

Das robuste Schneidwerk ist unempﬁndlich

gegen Heft- und Büroklammern. Lediglich

bei Maschinen der Sicherheitsstufe HS Le-

vel 6 (1 x 5 mm) darf das Papier keine Heft-

oder Büroklammern enthalten.

Die Gewährleistungszeit für den Aktenver-

nichter beträgt 2 Jahre. Es gilt eine von der

Gewährleistung unabhängige Garantie für

HSM Vollstahl-Schneidwellen der Aktenver-

nichter während der gesamten Gerätele-

bensdauer (HSM Lifetime Warranty). Aus-

genommen hiervon sind die Aktenvernichter

mit Sicherheitsstufe 5 und HS Level 6. Ver-

schleiß, Schäden durch unsachgemäßen

Gebrauch sowie Eingriffe von dritter Seite

fallen weder unter die Gewährleistung noch

unter die Garantie.

2 Sicherheitshinweise

Klassiﬁzierung

Sicherheitshinweis Erläuterung

WARNUNG Die Missachtung

der Warnung kann

Schäden für Leib

und Leben zur Folge

haben.

Achtung Die Missachtung

des Hinweises kann

Sachschäden verur-

sachen.

Lesen Sie vor Inbetriebnahme der

Maschine die Betriebsanleitung,

bewahren Sie sie für späteren

Gebrauch auf und geben Sie die Anleitung

an spätere Nutzer weiter. Beachten Sie alle

auf dem Aktenvernichter angebrachten

Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere

Personen!

Die Maschine darf nicht durch

Personen (einschließlich Kin-

dern unter 14 Jahren) mit einge-

schränkten physischen, sensori-

schen oder geistigen Fähigkeiten

oder mangels Erfahrung und/oder mangels

Wissen benutzt werden, es sei denn, sie

werden durch eine für ihre Sicherheit zu-

ständige Person beaufsichtigt oder erhiel-

ten von ihr Anweisungen, wie das Gerät zu

benutzen ist. Kinder sollen beaufsichtigt

werden, um sicherzustellen, dass sie nicht

mit dem Gerät spielen. Lassen Sie den

Aktenvernichter nicht unbeaufsichtigt einge-

schaltet.

Hinweis: Aktenvernichter mit Partikel-

schneidwerk werden als Option auch mit

einem Gerät zum automatischen Schmieren

des Schneidwerks angeboten. Beachten Sie

die beiliegende Dokumentation des Ölers,

falls Ihre Maschine damit ausgerüstet ist.

4 SECURIO B 24 11/2012

deutsch

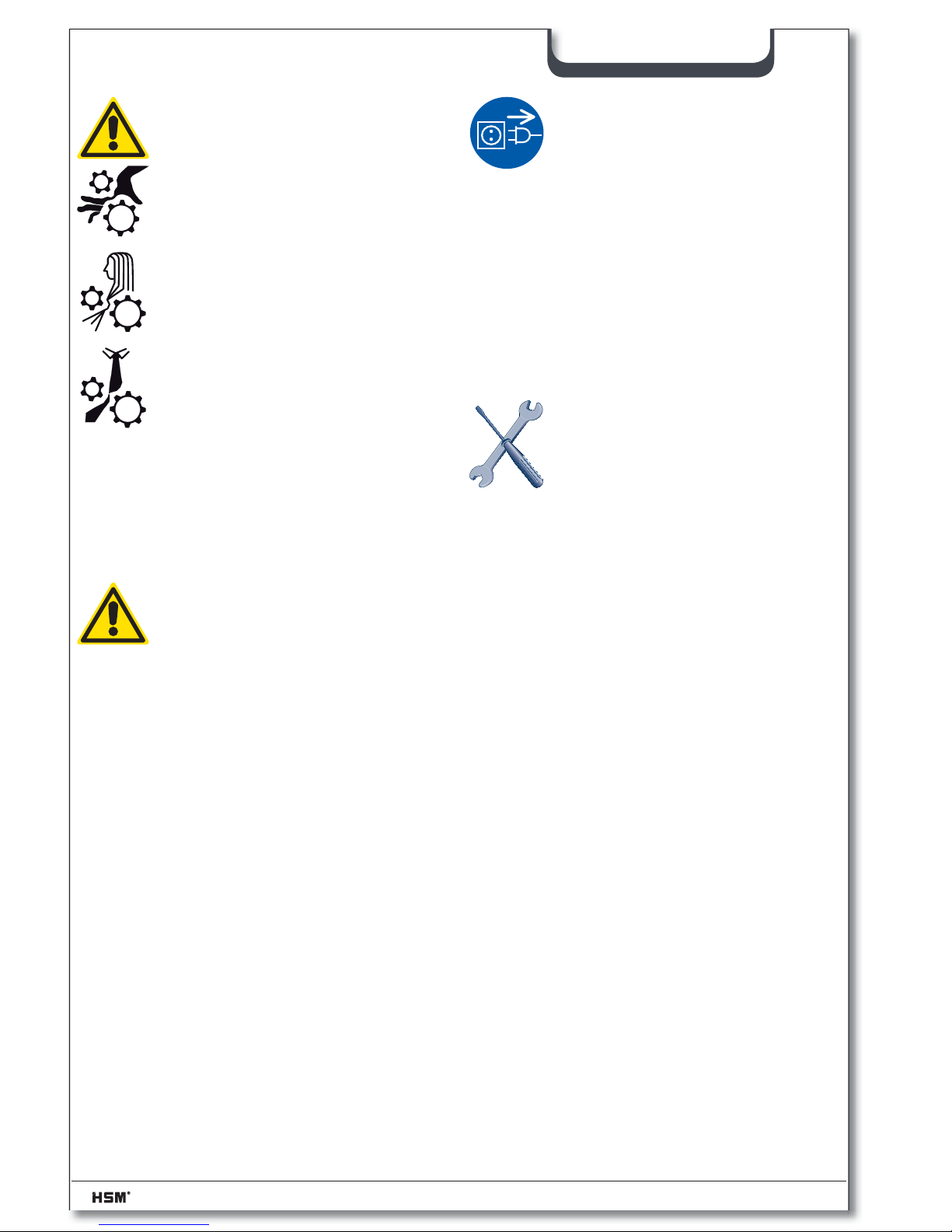

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der

Maschine kann zu elektrischem

Stromschlag führen.

– Überprüfen Sie vor dem Einstecken des

Netzsteckers, dass Spannung und Fre-

quenz Ihres Stromnetzes mit den Anga-

ben auf dem Typenschild übereinstim-

men.

– Achten Sie darauf, dass der Netzstecker

leicht erreichbar ist.

– Vermeiden Sie, dass Wasser in den Ak-

tenvernichter gelangt. Tauchen Sie weder

Netzkabel noch Netzstecker in Wasser.

– Fassen Sie den Netzstecker niemals mit

feuchten Händen an.

– Ziehen Sie den Netzstecker nie an der

Zuleitung aus der Steckdose, sondern

fassen Sie immer den Netzstecker an.

– Verwenden Sie das Gerät nur in trocke-

nen Innenräumen. Betreiben Sie es nie in

Feuchträumen oder im Regen.

Prüfen Sie Gerät und Kabel regel-

mäßig auf Schäden. Schalten Sie

den Aktenvernichter bei Beschädi-

gung oder nicht ordnungsgemä-

ßer Funktion sowie vor Platzwechsel oder

Reinigung aus und ziehen Sie den Netz-

stecker.

– Halten Sie das Gerät, den Netzstecker

und das Netzkabel von offenem Feuer

und heißen Flächen fern. Die Lüftungs-

schlitze müssen frei sein und ein Abstand

zur Wand oder zu Möbeln von min. 5 cm

eingehalten werden.

Servicearbeiten dürfen nur vom

HSM–Kundendienst und

Service

–

Technikern unserer Vertragspart-

ner durchgeführt werden.

Kundendienstadressen siehe

Seite 92.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich

gemäß den Vorgaben des Kapitels „Bestim-

mungsgemäße Verwendung“.

WARNUNG

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz

der Papierzufuhr.

Verletzungsgefahr durch Einzie-

hen!

Bringen Sie lange Haare, lose

Kleidung, Krawatten, Schals,

Hals– und Armkettchen usw. nicht

in den Bereich der Zuführöffnung.

Vernichten Sie kein Material, das

zu Schlingenbildung neigt, z.B.

Bänder, Verschnürungen, Weich-

plastikfolien.

Verletzungsgefahr durch Splitter!

Führen Sie CDs nur durch den Schlitz im

Sicherheitselement zu.

11/2012 SECURIO B 24 5

deutsch

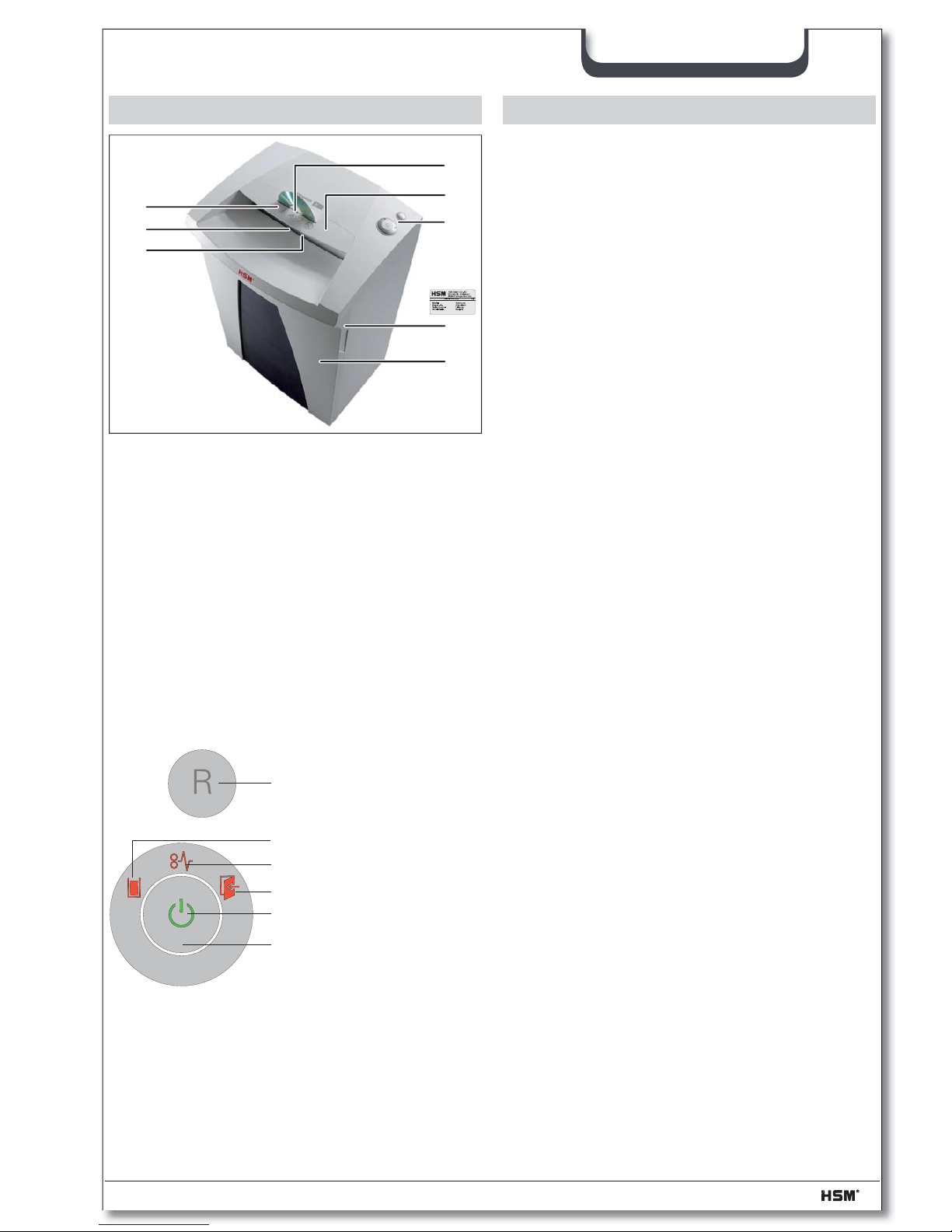

3 Übersicht

1 Sicherheitshinweis

2 Zuführschlitz für CDs

3 Sicherheitselement / Splitterschutz

4 Bedien- und Anzeigeeinheit

5 Typenschild

6 Schnittgutbehälter

7 Zuführöffnung für Papier und Kreditkar-

ten

8 Lichtschranke

Bedien- und Anzeigeelemente

Reversiertaste

Anzeigen:

Behälter voll

Schneidwerk blockiert

Behälter offen

Betriebsbereit

Bedientaste

4 Lieferumfang

Zubehör

• 10 Schnittgutsäcke

Best.-Nr. 1.661.995.150

• Schneidblock-Spezialöl (250 ml)

Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 92.

• Aktenvernichter anschlussfertig in Karton

verpackt

• 5 Schnittgutsäcke

• 1 CD-Sack für Maschinen mit Schnittbrei-

ten 3,9, 5,8 und 4,5x30 mm

• 1 Flasche Schneidblock-Spezialöl (50 ml)

für Geräte mit Partikelschnitt

• Betriebsanleitung

6 SECURIO B 24 11/2012

deutsch

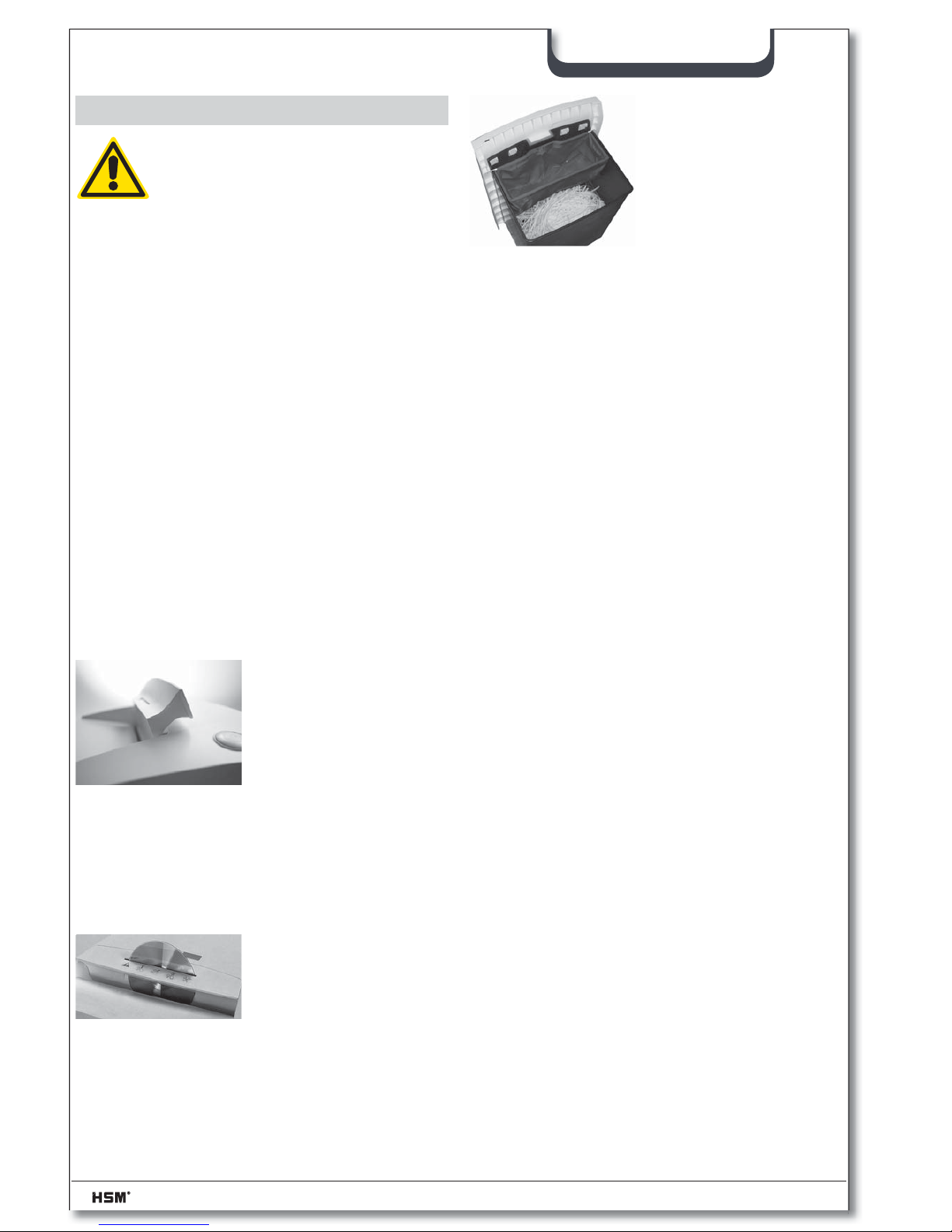

Kreditkarten vernichten

Bei Schnittgröße 3,9 mm, 5,8 mm,

4,5x30 mm führen Sie die Karten durch den

CD-Schlitz zu. Bei anderen Maschinen ge-

ben Sie sie in die Papierzufuhr.

5 Bedienung

WARNUNG

Stellen Sie vor dem Einschalten

der Maschine sicher, dass alle

Sicherheitshinweise beachtet

wurden.

CDs vernichten

(nur in den Schnittgrößen 3,9 mm, 5,8 mm,

4,5x30 mm)

• Führen Sie die CD

nur durch den Schlitz

im Sicherheitselement

zu. Das schützt Sie vor

Splittern.

Hinweis:

Für eine sortenreine

Trennung des geshred-

derten Materials kön-

nen Sie den mitgelie-

ferten CD-Sack einset-

zen.

Aktenvernichter einschalten

• Stecken Sie den Netzstecker der Maschi-

ne in eine ordnungsgemäß installierte

Steckdose.

• Drücken Sie die Bedientaste.

Anzeige „Betriebsbereit“ leuchtet.

Papier vernichten

• Bei Papierzufuhr startet die Lichtschranke

das Schneidwerk automatisch.

2 Sekunden nachdem die Lichtschranke

in der Papierzufuhr wieder frei ist wird

das Schneidwerk automatisch abgeschal-

tet und der Aktenvernichter geht in Be-

triebsbereitschaft.

Hinweis:

Zum Vernichten größe-

rer Papiermengen

können Sie das Sicher-

heitselement nach

oben klappen. Dadurch

ist die Zuführöffnung leichter zugänglich.

Aktenvernichter ausschalten

• Drücken Sie die Bedientaste.

Anzeige „Betriebsbereit“ verlischt.

11/2012 SECURIO B 24 7

deutsch

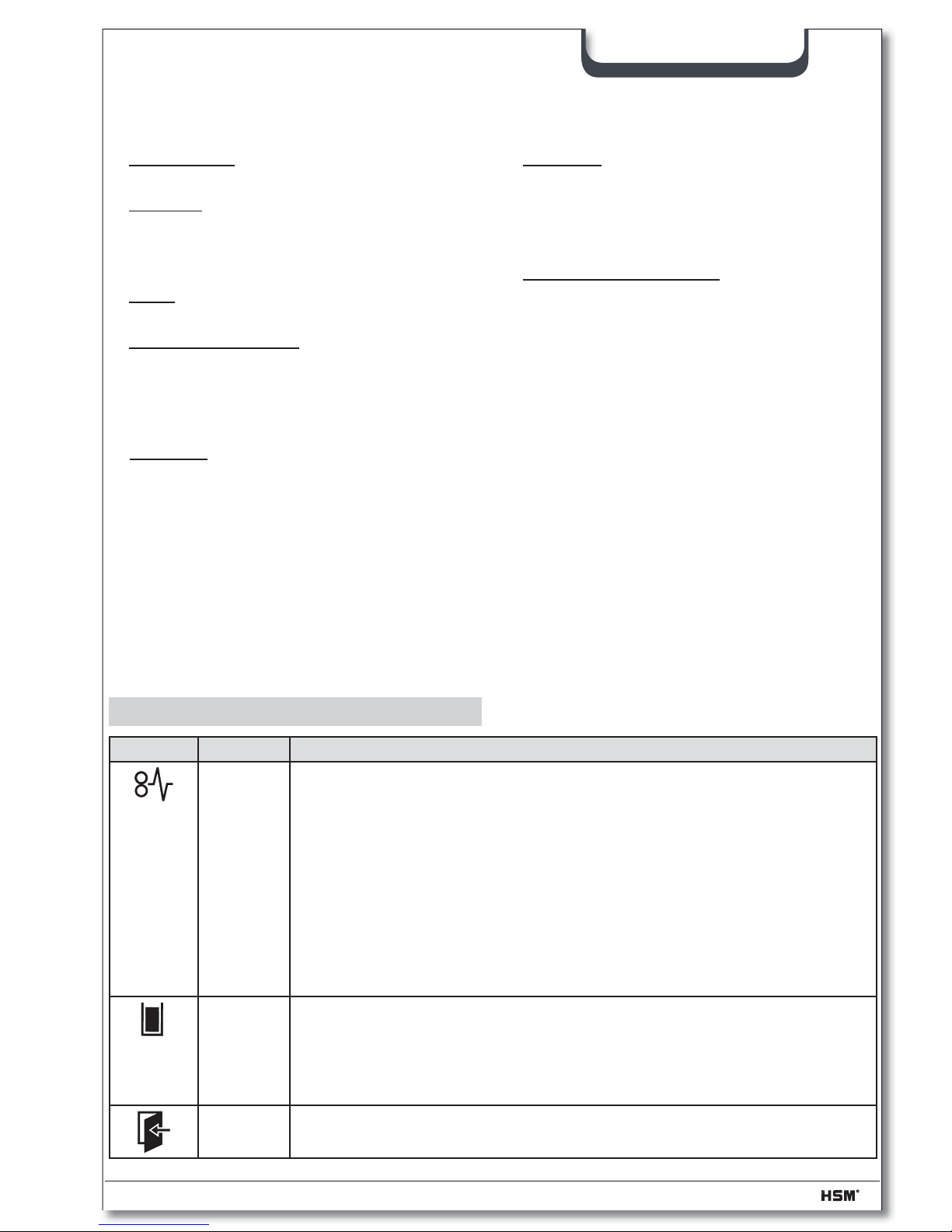

Weitere Funktionsmodi

• Permanent-Modus

Anwendung: Vernichtung von größeren

Papiermengen

Funktion: Schneidwerk läuft ununterbrochen.

Wenn 2 min kein Material zugeführt wird,

schaltet das Schneidwerk ab und der Ak-

tenvernichter geht in Betriebsbereitschaft.

Start: Drücken Sie die Bedientaste 4 Se-

kunden lang.

Vorzeitiger Abbruch: Drücken Sie die

Bedientaste.

• Schlafmodus (Sleep-down)

Funktion: 2 Minuten nach der letzten Pa-

pierzufuhr werden automatisch alle unnö-

tigen Verbraucher abgeschaltet.

Die Anzeige „Betriebsbereit“ verlischt in

regelmäßigen Abständen für kurze Zeit.

Bei Papierzufuhr läuft der Aktenvernichter

selbständig an.

• Automatisches Ausschalten

Funktion: Wenn der Aktenvernichter

1 Stunde nicht benutzt wurde, wird er

komplett ausgeschaltet und verbraucht

somit keinen Strom mehr (über Nacht,

am Wochenende).

Wiederinbetriebnahme: Drücken Sie die

Bedientaste.

6 Störungsbeseitigung

Anzeige Störung Störungsbehebung

Papier-

stau

Sie haben zu viel Papier auf einmal zugeführt.

Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das

Papier heraus.

• Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Pa-

pierstapel zu entnehmen.

• Halbieren Sie den Papierstapel.

• Geben Sie das Papier nacheinander ein.

Hinweis:

Diese Anzeige leuchtet auch, wenn der Motor überlastet wurde. Lassen

Sie den Aktenvernichter in diesem Fall vor erneuter Inbetriebnahme

20 Minuten abkühlen.

Schnitt-

gutbehäl-

ter voll

• Leeren Sie den Schnittgutbehälter.

Hinweis:

Wenn Sie vor dem Entnehmen des Behälters die Reversiertaste kurz-

zeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk

zurückgezogen.

Behälter

offen

• Setzen Sie den Schnittgutbehälter richtig in den Unterschrank ein.

8 SECURIO B 24 11/2012

deutsch

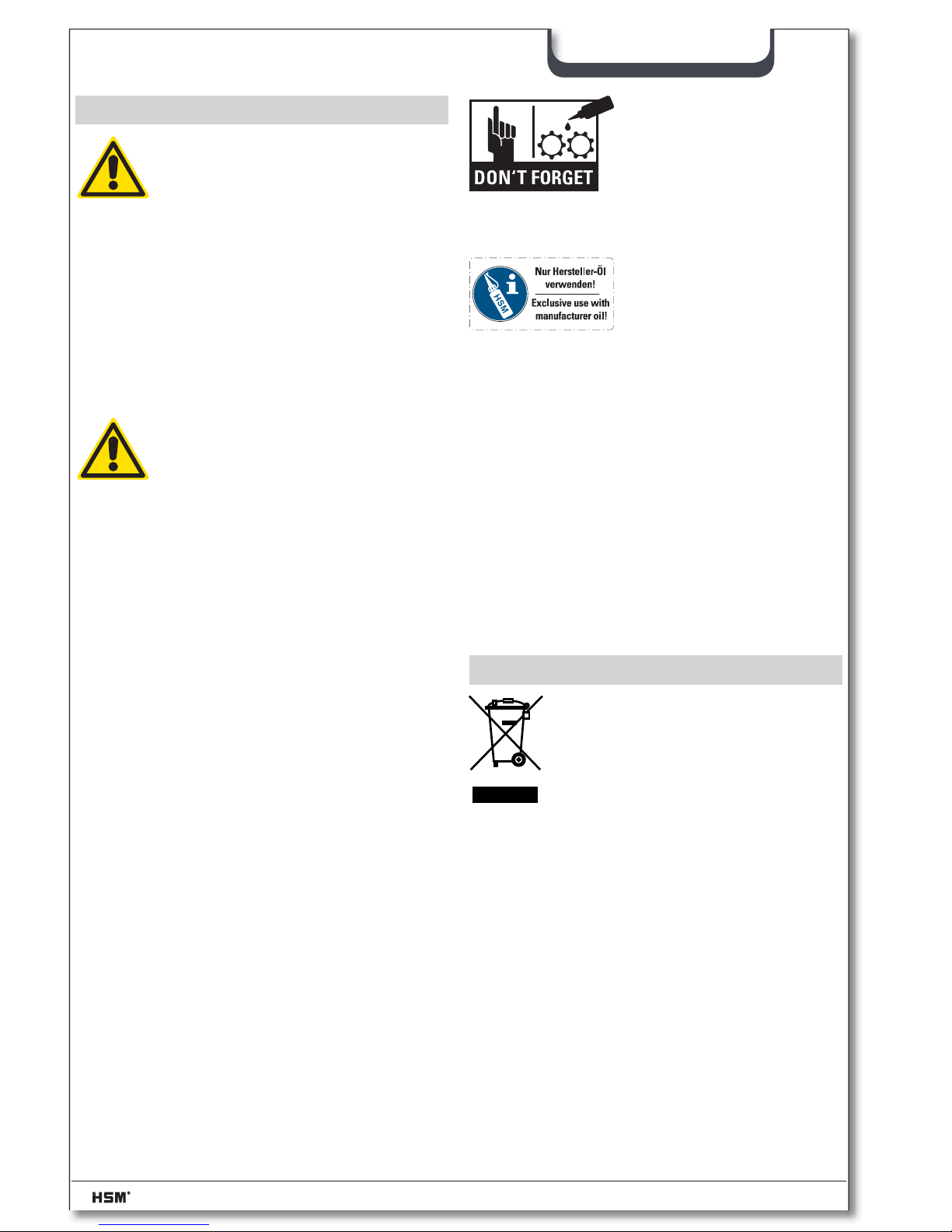

7 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter

aus und ziehen Sie den Netz-

stecker.

Die Reinigung darf nur mit einem weichen

Tuch und einer milden Seifenwasserlösung

erfolgen. Dabei darf kein Wasser in das

Gerät eindringen.

Ölen Sie das Schneid-

werk bei nachlassender

Schnittleistung,

Geräuschentwicklung

oder nach jedem Leeren

des Schnittgutbehälters (nur bei Partikel-

schnitt)

Verwenden Sie dazu nur

HSM-Schneidblock-

spezialöl:

• Spritzen Sie das Spezialöl durch die

Papierzufuhr auf ganzer Breite auf die

Schneidwellen.

• Lassen Sie das Schneidwerk ohne

Papierzufuhr ca. 10 s im Permanent-

Modus laufen.

Papierstaub und Partikel werden gelöst.

Hinweis

Das Ölen des Schneidwerks verbessert die

Schnittleistung auch bei Geräten mit Strei-

fenschnitt.

8 Entsorgung / Recycling

Elektrische und elektronische

Altgeräte enthalten vielfach noch

wertvolle Materialien, teils aber

auch schädliche Stoffe, die für die

Funktion und Sicherheit notwen-

dig waren. Bei falscher Entsor-

gung oder Handhabung können diese für

die menschliche Gesundheit und die Um-

welt gefährlich sein. Geben Sie Altgeräte nie

in den Restmüll. Beachten Sie die aktuell

geltenden Vorschriften und nutzen Sie Sam-

melstellen zur Rückgabe und Verwertung

elektrischer und elektronischer Altgeräte.

Führen Sie auch alle Verpackungsmateriali-

en einer umweltgerechten Entsorgung zu.

Überprüfen Sie die Funktion des

Behälter-

kontakts

WARNUNG

Falls Sie Abweichungen von fol-

gendem Funktionsablauf feststel-

len, schalten Sie den Aktenver-

nichter aus, ziehen Sie den Netzstecker und

informieren Sie den Kundendienst.

• Stecken Sie den Netzstecker und schal-

ten Sie den Aktenvernichter ein.

• Führen Sie ein Blatt Papier zu und kippen

Sie den Behälter heraus, während das

Blatt eingezogen wird.



Das Schneidwerk muss sofort abschalten

und die Anzeige "Behälter offen" leuchten

• Setzen Sie den Schnittgutbehälter wieder

vollständig ein.

Das Schneidwerk darf noch nicht wieder

anlaufen.

• Ziehen Sie das Papier aus der Zuführöff-

nung. Die Lichtschranke muss frei sein.

• Schalten Sie die Maschine aus und er-

neut ein.

Bei Papierzufuhr startet das Schneid-

werk.

11/2012 SECURIO B 24 9

deutsch

9 Technische Daten

* HSM-Speziﬁkation

EG-Konformitätserklärung

Der Hersteller HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklärt hiermit, dass die nachste-

hend bezeichnete Maschine

Aktenvernichter Securio B24

aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicher-

heits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006 / 95 / EG

EMV-Richtlinie 2004 / 108 / EG

Angewandte Normen und technische Speziﬁkationen:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012

I.V. Hubert Kötzinger - Leiter Produktentwicklung Umwelttechnik

Eine Prüfung des Maschinentyps auf Übereinstimmung mit den Anforderungen der EG-Richtlinien erfolgte durch:

TÜV SÜD Product Service GmbH, Zertiﬁzierstelle, Ridlerstrasse 65, 80339 München/Germany

Diese Prüfstelle ist zuständige Stelle im Sinne der EG-Richtlinien.

Schnittart Streifenschnitt Partikelschnitt

Schnittgröße (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Sicherheitsstufe DIN 32757 – 1 2 2 3 4 5 Level 6*

Schnittleistung** (Blatt), DIN A4 70 g/m2

80 g/m2

28 - 30

25 - 27

22 - 24

19 - 21

17 - 19

14 - 16

11 - 13

9 - 11

Gewicht 18 kg 20,5 kg

Schnittgeschwindigkeit 65 mm/s

Eingabebreite 240 mm

Anschluss 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

Leistung bei max. Blattzahl 500 W

Betriebsart Dauerbetrieb

Umgebungsbedingungen im Betrieb:

Temperatur

relative Luftfeuchte

Höhe über NN

-10°C bis +25°C

max. 90%, nicht kondensierend

max. 2.000 m

Maße B x T x H (mm) 395 x 317 x 605

Volumen des Schnittgutbehälters 34 l

Emissionsschalldruckpegel

(im Leerlauf / unter Last)

56 dB (A) / 59 - 63 dB (A)

** Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten

werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor.

Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und

zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann

die Blattleistung abweichen. Die Leistungsangaben in 80 g/m² sind rechnerisch ermittelte Werte.

10 SECURIO B 24 11/2012

deutsch

Autres manuels pour Securio B24

Table des matières

Langues :

Autres manuels HSM destructeur de papier

HSM

HSM Profi Pack 425 Manuel utilisateur

HSM

HSM SECURIO P36i Manuel utilisateur

HSM

HSM shredstar x10 Manuel utilisateur

HSM

HSM shredstar S10 Manuel utilisateur

HSM

HSM HSM1785 Manuel utilisateur

HSM

HSM Pure 740 Manuel utilisateur

HSM

HSM Classic 102.2 Manuel utilisateur

HSM

HSM Powerline HDS 150 Manuel utilisateur

HSM

HSM PAPER SHREDDER Manuel utilisateur

HSM

HSM Powerline HDS 150 Guide rapide

HSM

HSM Powerline FA 400.2 Manuel utilisateur

HSM

HSM Securio B24 Manuel utilisateur

HSM

HSM Classic 411.2 OMDD Manuel utilisateur

HSM

HSM Securio B34c Manuel utilisateur

HSM

HSM classic 70.2 Manuel utilisateur

HSM

HSM SECURIO B26c Manuel utilisateur

HSM

HSM Classic 108.2 Manuel utilisateur

HSM

HSM 104.3 Manuel utilisateur

HSM

HSM Securio C18s Manuel utilisateur

HSM

HSM Powerline 450.2 Manuel utilisateur

HSM

HSM shredstar S5 Manuel utilisateur

HSM

HSM SECURIO Auto Feed 150C Manuel utilisateur

HSM

HSM Securio AF300c Manuel utilisateur

HSM

HSM securio C16 Manuel utilisateur

Manuels destructeur de papier populaires d'autres marques

Swingline

Swingline STACK-AND-SHRED200X&200XL 60X Mode d’emploi

GBC

GBC ShredMaster CC055 Manuel utilisateur

UNITED OFFICE

UNITED OFFICE UAV 190 A1 Manuel utilisateur

UNITED OFFICE

UNITED OFFICE UAV 190 A1 Manuel utilisateur

Rexel

Rexel Optimum AutoFeed+ 45X Manuel utilisateur

Martin Yale

Martin Yale 227284S1 Manuel utilisateur

Bonsaii

Bonsaii DocShred C223-A Manuel utilisateur

TRU RED

TRU RED TR-BMC20A Manuel utilisateur

Fellowes

Fellowes 50S Manuel utilisateur

GBC

GBC SHREDMASTER 1236SE Manuel utilisateur

Gude

Gude GH 2600 P Manuel utilisateur

Ativa

Ativa DQ80M Manuel utilisateur

Q-Connect

Q-Connect Q8CC Manuel utilisateur

Fellowes

Fellowes POWERSHRED C-325CI Manuel utilisateur

Olivetti

Olivetti Privacy 5000C Guide de démarrage rapide

UNITED OFFICE

UNITED OFFICE UAV 190 A1 Manuel utilisateur

Dahle

Dahle paperSAFE 22022 Manuel utilisateur

Formax

Formax OnSite FD 87 Manuel utilisateur
