PCI Express graphics card installation

Introduction

This document describes how to install a PCI Express graphics card in your HP xw Workstation series.

This graphics card uses the PCI Express hardware interconnect standard. PCI Express is the successor

to the PCI, PCI-X, and AGP I/O standards. This graphics card is designed to work using your PCI

Express I/O slot.

Kit contents

This kit includes the following components:

Graphics card Graphics driver CD

DVI-VGA video cable adapter Card support

Installation instructions Warranty information

Support bracket (for select graphics cards) Regulatory information

High density graphics cable adapter (optional) Card guide (optional)

Before you begin

See http://www.hp.com/accessories/workstations to determine the compatibility of this product with your

HP workstation.

Tools required

No tools are required for this assembly.

trademark of Hewlett-Packard Development Company, L.P. Printed in the U.S.

ENWW Introduction 1

Warnings and cautions

WARNING! Any surface or area of the equipment marked with this symbol indicates the presence

of a hot surface or hot component. If this surface is contacted, the potential for injury exists. To reduce

the risk of injury from a hot component, enable the surface to cool before touching.

WARNING! Any surface or area of the equipment marked with this symbol indicates the presence

of an electrical shock hazard. To reduce the risk of injury from electrical shock, do not open any enclosed

area marked with this symbol.

WARNING! To reduce the risk of electric shock or damage to your equipment:

— Do not disable the power cord grounding plug. The grounding plug is an important safety feature.

— Plug the power cord in a grounded (earthed) outlet that is easily accessible at all times.

— Disconnect power from the equipment by unplugging the power cord from the electrical outlet.

WARNING! To reduce the risk of serious injury, read the Safety & Comfort Guide. It describes proper

workstation setup, posture, health, and work habits for computer users, and provides important electrical

and mechanical safety information. This guide is located at http://www.hp.com/ergo and on the

documentation CD (if one is included with the product).

WARNING! If a product is shipped in packaging marked with this symbol, , the product must always

be lifted by two persons to avoid personal injury due to product weight.

CAUTION: Static electricity can damage the electronic components of the workstation. Before

beginning these procedures, be sure you discharge static electricity by briefly touching a grounded metal

object.

CAUTION: To prevent damage to the workstation, observe the following Electrostatic Discharge

(ESD) precautions while performing the system parts removal and replacement procedures:

— Work on a static-free mat.

— Wear a static strap to ensure that any accumulated electrostatic charge is discharged from your body

to the ground.

— Create a common ground for the equipment you are working on by connecting the static-free mat,

static strap, and peripheral units to that piece of equipment.

NOTE: HP accessories are for use in HP Workstation products. They have been extensively tested

for reliability and are manufactured to high quality standards.

2 PCI Express graphics card installation ENWW

Step 1—Preparing the workstation

Introduction

Your workstation documentation includes instructions for disassembling and preparing the workstation

for installation.

Procedure: Preparing the workstation

To prepare the workstation for component installation:

Table 1 Preparing the workstations

Step Action

1Power down the workstation.

2Disconnect power from the workstation.

3Open the access cover.

Additional Information

For product-specific information, see the Service and Technical Reference Guide for your HP

workstation at http://www.hp.com/support/workstation_manuals.

ENWW Step 1—Preparing the workstation 3

Step 2—Installing the graphics card

Introduction

This section describes how to install the graphics card in your workstation.

Procedure: Installing the graphics card

CAUTION: To prevent overheating, your HP xw8400 or xw8600 Workstation might need a front PCI

fan if:

— your workstation includes dual high performance* graphics cards.

— your workstation includes a single high performance graphics card and an adjacent IO card that is

located near the inlet of the high performance graphics card fan.

If your HP xw8600 Workstation includes dual high performance graphics cards and lacks a front PCI

fan, the BIOS detects an illegal cooling configuration at boot up and reports that the front PCI fan is

missing.

Visit http://www.hp.com/go/quickspecs to learn which graphics cards are supported in your workstation,

how much memory each graphics card includes, and graphics card power requirements.

* Graphics cards that have greater than 512 MB of video memory

NOTE: Ensure adequate slot space because some cards occupy two PCI slots.

For optimum performance, HP recommends that you place the card in the primary graphics slot of your

workstation.

If this installation is for a second graphics card, ensure that both cards are compatible.

NOTE: To use the analog component, composite, or s-video functions on your HD graphics card, you

must purchase an HD graphics cable for use with the card. Visit http://www.hp.com/workstations/

accessories for ordering information.

Table 2 Installing the graphics card

Step Action

1Download the latest BIOS and driver updates from the support Web site: http://www.hp.com/support/

workstation_swdrivers.

2After installing the updates, power down the workstation, disconnect power from the system, and remove the access

panel.

3(Optional) Remove any card support brackets.

4(Optional) If a card guide was included with your kit, lower it into the chassis and snap it into place. Two types of card

guide installations are shown in the following illustration.

NOTE: If your workstation has a card guide integrated into the chassis, this step is unnecessary.

4 PCI Express graphics card installation ENWW

Step Action

5Release the PCI retainer levers by first pressing down on them and then out (1), and remove the applicable PCI slot

covers (2).

6If your PCI Express graphics card fits in a card guide, lower the card into the chassis and align the card in the groove

of the card guide as shown next.

NOTE: For convenience, rotate the graphics card bulkhead under the rear chassis lip, and then rotate the card into

the card guide, lowering it into the slot.

7Install the PCI Express graphics card (1). Verify that the keyed components of the card align with the socket.

Table 2 Installing the graphics card (continued)

ENWW Step 2—Installing the graphics card 5

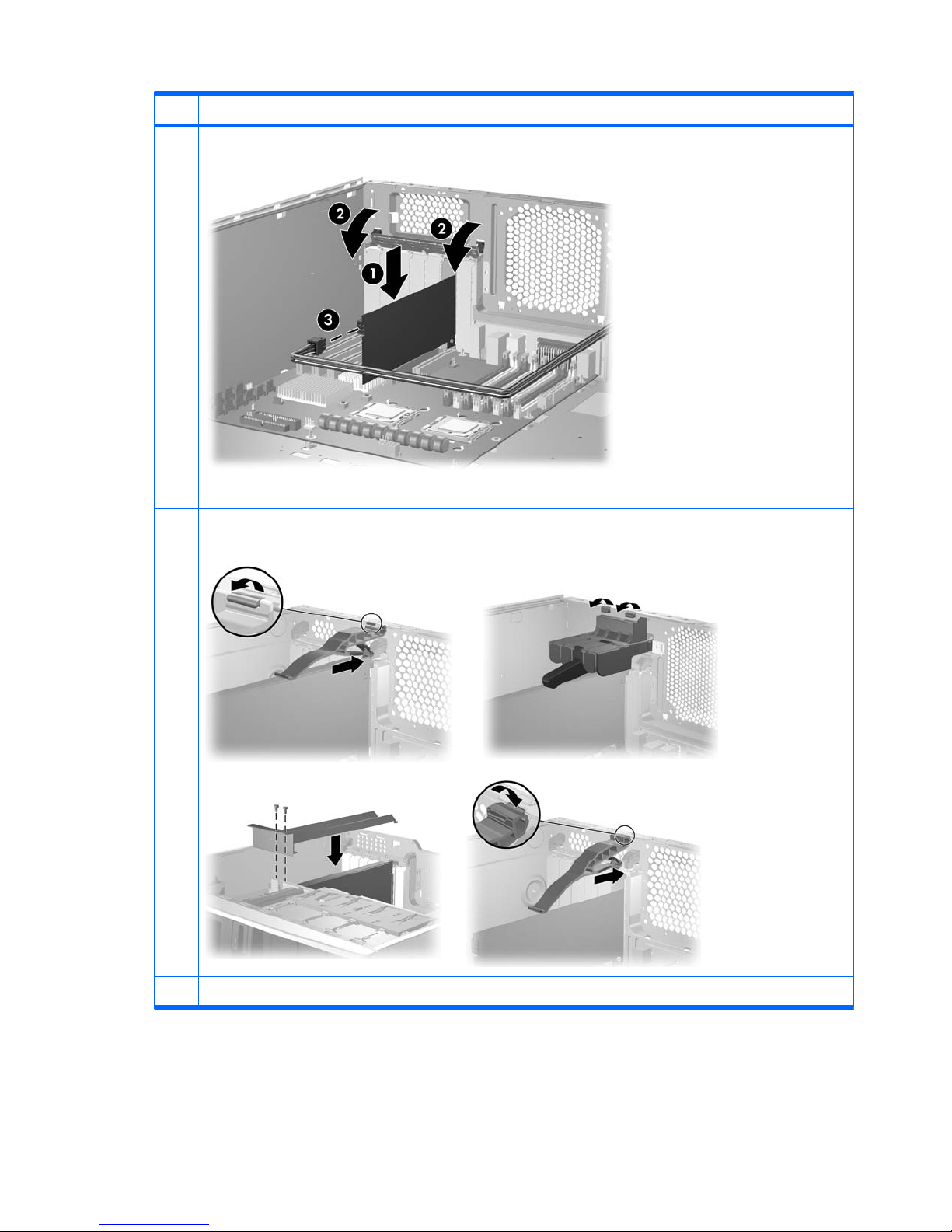

Step Action

8Close the PCI levers (2). If the graphics card requires additional power, connect the power supply cable (3).

9If your PCI Express graphics card has a support bracket or a card support, install it to limit the movement of the card.

The following illustrations show the installation of some typical card support devices.

10 Using a supplied video cable adapter appropriate for your monitor, connect the graphics card to your monitor.

Table 2 Installing the graphics card (continued)

6 PCI Express graphics card installation ENWW

Step 3—Reassembling the workstation

After installation, reassemble the workstation using the instructions in the workstation documentation.

The reassembly process involves reinstalling the side access panel and restoring power to the

workstation.

ENWW Step 3—Reassembling the workstation 7

PCI Express グラフィックスカードの取り付

け

概要

このマニュアルでは、HP xw Workstation シリーズで使用する PCI Express グラフィックスカードの

取り付け方法を説明します。

このグラフィックスカードでは、PCI Express ハードウェア相互接続規格が採用されています。 PCI

Express は、PCI、PCI-X、および AGP I/O 規格に準拠しています。このグラフィックスカードは、

PCI Express I/O スロットで動作するように設計されています。

キットの内容

このキットには、以下のものが含まれています。

グラフィックスカードグラフィックスドライバ CD

DVI-VGA ビデオケーブルアダプタカードサポート

取り付け説明書保証に関する情報

サポートブラケット（グラフィックスカードの選択用）規制情報

高密度グラフィックスケーブルアダプタ（オプション）カードガイド（オプション）

お使いになる前に

この製品がお使いの HP ワークステーションに使用できることを、http://www.hp.com/accessories/

workstations（英語サイト）で確認してください。

必要な工具

このアセンブリでは工具は必要ありません。

Development Company, L.P.の登録商標です。 Printed in the U.S.

JAWW 概要 1

警告および注意

警告！装置の表面または領域にこの記号が貼付されている場合は、高温の表面または高温の部

品が存在することを示しています。この表面に触れると、火傷をするおそれがあります。高温の部

品による火傷の危険を防ぐため、必ず、表面の温度が十分に下がってから手を触れてください。

警告！装置の表面または領域にこの記号が貼付されている場合は、感電のおそれがあることを

示しています。感電によるけがを防ぐため、この記号が貼付されているカバーは開けないでくださ

い。

警告！感電または装置の損傷の危険がありますので、次の点を守ってください。

—必ず電源コードのアース端子を使用して接地してください。アース端子は重要な安全機能です。

—電源コードは、製品の近くの手が届きやすい場所にあるアースされた電源コンセントに差し込んで

ください。

—電源コンセントから電源コードを抜いて、コンピュータの電源を切断してください。

警告！操作する人の健康を損なわないようにするため、『快適に使用していただくために』をお読

みください。正しいワークステーションの設定や、作業をする際の姿勢、および健康上/作業上の習

慣について説明しており、さらに、重要な電気的/物理的安全基準についての情報も提供していま

す。『快適に使用していただくために』は、http://www.hp.com/ergo から[日本語]を選択して参照で

きます。また、製品にDocumentation CD（ドキュメンテーション CD）が付属している場合は、この

CD にも収録されています。

警告！製品の出荷パッケージにの記号が付いている場合、製品の重さによるけがを防ぐため

に、製品は必ず 2人で持ち上げてください。

注意：静電気の放電により、ワークステーションの電子部品が破損することがあります。作業を始

める前に、アースされた金属面に触れるなどして、身体にたまった静電気を放電してください。

注意：ワークステーションの損傷を防ぐため、システム部品の取り外し/交換の手順を実行する際

は、静電気放電（ESD）に関する以下の注意事項を守ってください。

—静電気防止マットの上で作業をしてください。

—静電気ストラップを着用して、蓄積されたすべての静電気が確実に身体から地面に放電されるよう

にしてください。

—作業対象の装置に静電気防止マット、静電気ストラップ、および周辺装置を接続して、装置共通の

アースを作成してください。

注記： HP オプション製品は、HP ワークステーション製品用に設計されています。また、徹底し

た信頼性検査が行われ、高い品質基準において製造されています。

2PCI Express グラフィックスカードの取り付け JAWW

手順 1：ワークステーションの準備

概要

ワークステーションのマニュアルには、取り付ける際のワークステーションの分解および準備手順が

記載されています。

手順：ワークステーションの準備

部品の取り付けのためにワークステーションを準備するには、次の手順に従ってください。

表1 ワークステーションの準備

手順操作

1ワークステーションの電源を切ります。

2ワークステーションの電源コードを外します。

3アクセスカバーを開きます。

追加情報

製品固有の情報については、http://www.hp.com/support/workstation_manuals（英語サイト）からお

使いの HP ワークステーションの『Service and Technical Reference Guide（サービスおよびテクニ

カルリファレンスガイド）』を参照してください。

手順 2：グラフィックスカードの取り付け

概要

この項では、ワークステーションにグラフィックスカードを取り付ける方法を説明します。

手順：グラフィックスカードの取り付け

注意：以下の場合、過熱を防ぐためにお使いの HP xw8400 または xw8600 ワークステーションで

前面 PCI ファンが必要になる場合があります。

—ワークステーションに高パフォーマンス* グラフィックスカードが 2枚搭載されている。

—ワークステーションに高パフォーマンスグラフィックスカードが 1枚搭載されており、それと隣接

して、高パフォーマンスグラフィックスカードファンの吸気口近くに IO カードが搭載されている。

HP xw8600 ワークステーションに 2枚の高パフォーマンスグラフィックスカードが搭載されている

のに前面 PCI ファンが搭載されていないと、BIOS は起動時に不正な冷却設定を検出して、前面 PCI

ファンがないことをレポートします。

お使いのワークステーションでサポートされているグラフィックスカード、各グラフィックスカー

ドのメモリ数、およびグラフィックスカードの電力要件については、http://www.hp.com/go/quickspecs

にアクセスしてください。

* ビデオメモリの 512 MB を超えるグラフィックスカード

JAWW 手順 1：ワークステーションの準備 3
