1
Manual de uso y cuidado
Estufas de piso
Lo invitamos a leer su instructivo antes de instalar su estufa
JEH3002BBE
JHA03002E
JHA03020E
JHE3020BB.
No. de parte 183D9490P087
Modelos
2
¡Nos complace felicitarlo por
la adquisición de su estufa!
En HOTPOINT nos hemos comprometido en brindarle
siempre lo mejor, con productos duraderos, diseñados acor-
de a sus necesidades y al mejor precio.
Detrás de este producto está el trabajo de muchas personas
dispuestas a llevar la mejor calidad a su hogar, la cual res-
paldamos a través de Serviplus, el especialista de servicio
en línea blanca.
Tenga la certeza de haber relizado la mejor inversión para
su hogar y para su familia.
HOTPOINT agradece su preferencia e interés.
3
Indice de Contenidos
1. Características por Modelo
1.1 Partes y Accesorios.................................................................................. 4
2. Instrucciones de Instalación
2.1 Condiciones del Espacio.......................................................................... 5
2.2 Nivelación................................................................................................ 6
2.3 Instalación de copete ............................................................................. 6
2.4 Conexión de gas...................................................................................... 7
2.5 Conexión eléctrica................................................................................... 8
2.6 Instalación de Quemadores.................................................................... 9
2.7 Puerta del Horno..................................................................................... 9
2.8 Instalación de Parrillas de Horno......................................................... 10
3. Operación
3.1 Seguridad............................................................................................... 10
3.2 Encendido de Quemadores.................................................................. 11
3.3 Encendido del Horno............................................................................ 13
3.4 Encendido del Asador Bajo................................................................... 13
4. Mantenimiento
4.1 Guía de limpieza y cuidado.................................................................. 14
5. Recomendaciones de Cocinado
5.1 Temperaturas del Horno....................................................................... 17
5.2 Posiciones de Alimentos en el Horno.................................................. 17
5.3 Posición de la Charola en el Asador Bajo ........................................... 17
5.4 Recomendaciones Generales................................................................ 18
6. Diagramas eléctricos......................................................... 19
7. Problemas y Soluciones..................................................... 20
8. Características por modelo............................................... 21
9. Póliza de Garantía.............................................................. 43
4
1.1 Partes y accesorios
3 Parrillas superiores de alambrón.
1 Comal porcelanizado.
2 Parrillas de horno.
2 Soportes metálicos para copete.
4 Tornillos cabeza tipo cruz, en color negro.
4 Mariposas.
1 Charola asador.
Copete
90,9 cm
108,2cm
75,7cm
Asador
Parrillas de horno
Puerta
Jaladera
Perillas
Panel de control
Parrillas superiores
Botón encendido
Botón de luz
(algunos modelos)
Cubierta
5
2. Instrucciones de Instalación
Guarde estas instrucciones para referencia futura.
ANTES DE INSTALAR LA ESTUFA SOBRE UN PISO CUBIERTO DE LINO-
LEUM O CUALQUIER OTRO RECUBRIMIENTO SINTÉTICO, VERIFIQUE
QUE ESTE MATERIAL Y LOS MUEBLES QUE ESTÉN JUNTO A LA ESTU-
FA RESISTAN UNA TEMPERATURA DE 95 °C, SIN DEFORMARSE.
2.1 Condiciones del Espacio
Preparación
1. Retire todos los adhesivos y materiales de empaque, incluyendo películas plásticas que cu-
bren algunas partes de la estufa. Por ejemplo: Cubierta inoxidable.
Le recomedamos reciclar los empaques de cartón en depósitos especiales para este fin.
2. Retire los accesorios que vienen dentro del horno.
Asegúrese de que su estufa sea instalada por personal calificado o por un técnico
de SERVIPLUS.
NUNCA INSTALE SU ESTUFA SOBRE UNA ALFOMBRA O CUALQUIER MATERIAL FLA-
MABLE.
Localización
Le sugerimos no instalar su estufa en lugares expuestos a fuertes corrientes de aire.
En caso de que su estufa se encuentre cerca de una puerta o ventana, procure mantenerlas
cerradas mientras cocine.
PARA REDUCIR EL RIESGO DE INCENDIOS INSTALE SUS MUEBLES DE COCINA CON-
FORME AL DIAGRAMA DIMENSIONAL. EVITE INSTALAR GABINETES POR ENCIMA
DE LA ESTUFA A UNA DISTANCIA MENOR A LA ESPECIFICADA.
Dimensiones y espacios mínimos
En el esquema siguiente, se muestran las dimensiones mínimas de espaciamiento requeridas
para la instalación. Estas dimensiones deben respetarse.
76 cm mín.
46 cm mín.
76,2 cm
2,5 cm si se instala
junto a una pared
2 cm para gabinetes que
no rebasen la altura de
la cubierta ni el frente de
la estufa
33 cm má imo
gabinete
superior
91,5 cm
0,6 cm de
rebase desde
la parte frontal
del panel
lateral, hacia el
frente del
gabinete
6
2.2 Nivelación
Paso 4
Coloque los refuerzos metálicos en posición diagonal (ver fotografía 2).
Paso 3
Coloque los 4 tornillos de cruz, en la cara superior del copete y en la cara inferior de la cu-
bierta, apriete bien con las tuercas. Use pinzas o una llave Española de 9,5 mm (3/8").
Paso 2
Coloque el copete sobre la cubierta y cerciórese de que los orificios de ambas piezas, coinci-
dan para que asiente bien el copete (ver fotografía 1).
Paso 1
Desempaque el copete localizado en la parte posterior de la estufa.
2.3 Instalación del Copete
Su estufa cuenta con dos tornillos niveladores, ubicados en la parte posterior del piso de la
estufa. Sitúe la estufa en la zona donde vaya a ser instalada.
Coloque un nivel sobre las parrillas del horno.
Si observa que su estufa no esta nivelada, con la ayuda de otra persona, incline su estufa ha-
cia un lado y gire el tornillo. Repita la operación del otro lado para obtener la altura desea-
da.
Recomendamos nivelar la estufa para un horneado parejo, antes de hacer
conexiones de gas y electricidad.
Fotografía 1 Fotografía 2
7

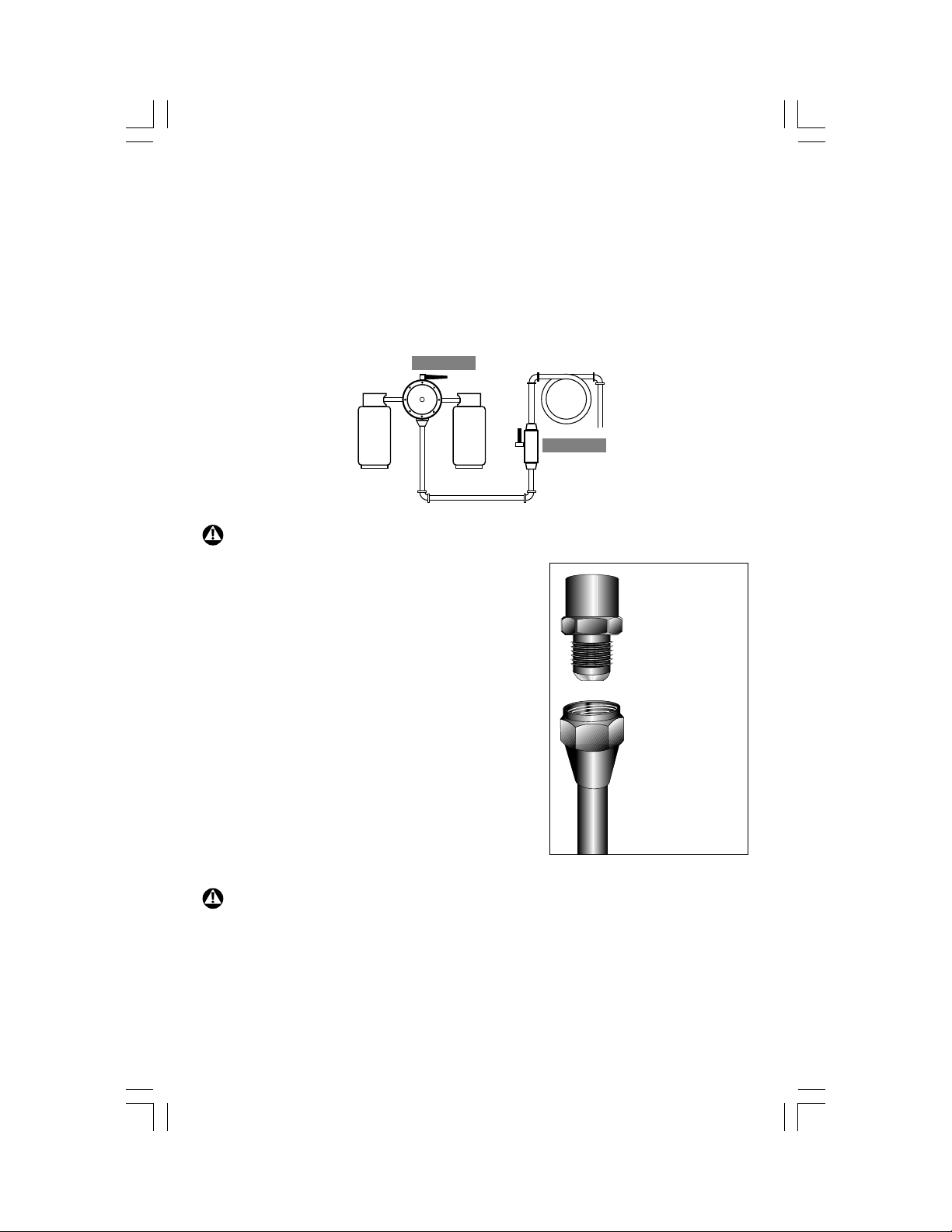

2.4 Conexión de gas
Asegúrese de que su hogar cuente con un regulador de presión de gas que
suministre la presión correcta.
1. Cierre la válvula principal del suministro de gas antes de desconectar la estufa a reempla-
zar y déjela cerrada hasta que termine la conexión de la estufa nueva.
2. Instale una válvula de paso manual, a la línea principal de gas en un lugar de fácil acceso ,
fuera de la estufa. Cerciórese de que todos los que van a usar la estufa sepan cómo operar
esta válvula y cerrarla en caso necesario.
NO USE MANGUERAS DE PLÁSTICO PARA LA INSTALACIÓN DE GAS.
regulador
válvula
3. Para la instalación de su estufa, utilice un niple ter-
minal hembra de 9,5mm (3/8") NPT a la salida del re-
gulador y conéctelo a un tubo de cobre con tuercas
cónicas de 9,5 mm (3/8").
4. Conecte la válvula de paso y el tubo de cobre en los
extremos con campanas de 9,5 mm (3/8"). El tubo
de cobre flexible y /o manguera deberán medir entre
1,20 m y 1,50 m y deberán resistir temperaturas ma-
yores de 250 °C.
5. Cuando termine de hacer las conexiones, verifique
que todas las perillas del panel de control de la estu-
fa, se encuentren en la posición de apagado y enton-
ces abra la válvula principal del suministro de gas.
6. Use agua y jabón en todas las juntas y conexiones
para verificar que no existe alguna fuga.
ESTE APARATO PUEDE USARSE CON GAS L.P. O CON GAS NATURAL.
EN FABRICA FUE AJUSTADO PARA TRABAJAR CON GAS L.P. Y ESTÁ
DISEÑADO PARA FUNCIONAR A UNA PRESIÓN DE 2,75 kPa (11 in
C.A.) EN CASO DE QUE SU INSTALACIÓN SEA PARA GAS NATURAL,
DEBERÁ TENER UNA PRESIÓN DE 1,76 kPa (7 in C.A.)
Campanas 9,5 mm
(3/8")
Tuercas cónicas
9,5 mm (3/8")
Tubo de cobre
8
PARA ESTE ÚLTIMO CASO, UN TÉCNICO DE SERVIPLUS DEBE HACER LA CONVERSIÓN, ANTES
DE USAR SU ESTUFA; SIN CARGO PARA USTED. (VÁLIDO DURANTE EL PRIMER AÑO A PARTIR
DE SU COMPRA).
USE CONEXIONES NUEVAS PARA PREVENIR FUGAS DE GAS, INSTALE SELLADOR DE JUNTAS O
CINTAS ESPECIALES PARA ESTE FIN, EN TODAS LAS CONEXIONES EXTERNAS.
NO UTILICE FLAMA PARA DETECTAR FUGAS DE GAS.
AL MOVER SU ESTUFA, EVITE QUE LA CONEXIÓN DE GAS, SE ESTRANGULE O MUERDA, PARA
EVITAR FUGAS DE GAS.
CORRECTO INCORRECTO
Nunca corte o elimine el pin de tierra que contiene la clavija.
2.5 Conexión eléctrica
Este aparato está diseñado para funcionar con un voltaje nominal
de 127 V 60 Hz
Revise tener instalado en la pared un contacto adecuado y conectado a tierra, verificado por
un electricista calificado.
Si su estufa cuenta con luz interior en el horno, antes de utilizarla compruebe que la toma de
corriente esté apropiadamente conectada a tierra, y protegida por un interruptor térmico o
un fusible de 15 a 20 A.
Procure no conectar ningún otro aparato a la misma toma de corriente. El cable tomacorrien-
te deberá estar libre de torsiones y evite el contacto con la parte posterior de la estufa. En
caso de necesitar una extensión deberá emplear cable de las mismas características del cable
tomacorriente.
CERCIÓRESE DE MANTENER LOS ALREDEDORES DE LA ESTUFA LIBRES
DE MATERIALES COMBUSTIBLES, GASOLINA Y OTROS VAPORES O LI-
QUIDOS FLAMABLES.
9
2.6 Instalación de quemadores
Verifique que el quemador y la tapa estén bien colocados conforme al
diagrama.
Las tapas porcelanizadas van arriba del cuerpo.
Tubo mezclador
Tapa
porcelanizada
Cuerpo
de aluminio
Bisagra
Gancho movil
TENGA CUIDADO DE NO COLOCAR LAS MANOS ENTRE LAS BISA-
GRAS Y LA ESTRUCTURA DEL HORNO, YA QUE PUEDEN REGRESARSE
VIOLENTAMENTE Y ATRAPAR SUS DEDOS.
2.7 Puerta de horno.
La puerta del horno es removible para hacer más accesible el interior de la estufa.
Para retirarla, abra completamente la puerta, con ambas manos desplace los ganchos móviles
de las bisagras hacia adelante y asegúrese de que queden fijas, levantando ligeramente la
puerta.
Levante con las dos manos la puerta hasta sentir como sale fácilmente y jale hacia arriba.
Para colocarla nuevamente, centre los brazos de las bisagras en las ranuras inferiores del mar-
co métalico y mueva los ganchos hacia atrás para fijar el mecanismo.
10
UNA INSTALACIÓN, AJUSTE, ALTERACIÓN O MANTENIMIENTO IN-
ADECUADO PUEDE CAUSAR DAÑOS Y ACCIDENTES.
• No deje a los niños solos o sin vigilar cuando la estufa esté caliente o en operación. Pueden
quemarse seriamente.
• No permita que nadie se suba, se pare o se cuelge de la puerta del horno o de la parte su-
perior de la estufa.
• No permita que se acumule cochambre u otros materiales inflamables en o cerca de la estu-
fa.
• Los aparatos de gas pueden causar una exposición a varias substancias tóxicas y/o dañinas
causadas principalmente por la combustión incompleta de gas natural o combustibles L.P,
principalmente benceno, formaldehídos y hollín.
NUNCA USE SU ESTUFA PARA CALENTAR UNA HABITACIÓN YA QUE
ESTO ES MUY PELIGROSO.
NO OBSTRUYA LA SALIDA DE LOS GASES DE COMBUSTIÓN DEL
HORNO Y ASADOR.
SI HUELE A GAS:
1) ABRA LAS VENTANAS.
2) NO TOQUE LOS INTERRUPTORES ELÉCTRICOS.
3) APAGUE TODAS LAS FLAMAS CERRANDO LA VÁLVULA GENERAL
DE PASO.
4) LLAME INMEDIATAMENTE A LA CENTRAL DE FUGAS O A SU PRO-
VEEDOR DE GAS.
3. Operación
Para su seguridad, tome en cuenta las siguientes recomendaciones:
3.1 Seguridad
2.8 Instalación de parrillas en el horno.
Las parrillas del horno están diseñadas con un tope que les impide ladearse y salir totalmen-
te. Esto es especialmente cómodo cuando usted introduce y retira los alimentos del horno.
Para quitar las parillas del horno, deslícelas hacia usted, levante la parte frontal y jálelas ha-
cia afuera. Para reinstalarlas en su sitio, coloque la parrilla sobre el soporte (la parte curva de
la parrilla debe estar hacia el fondo del horno y debajo del tope), incline hacia arriba el fren-
te y empújela hacia adentro del horno hasta que haya pasado el tope en la pared del horno.
Enseguida, baje la parte frontal y deslícela totalmente hasta el fondo.
El horno tiene cinco posiciones como se ilustra en el
esquema. En la sección de Recomendaciones de coci-
nado, se especifica a detalle el uso de cada posición
para hornear.
A
B
C
D
E
fondo
Ce manuel convient aux modèles suivants
3
Table des matières
Langues :
Manuels Poêle populaires d'autres marques
Vermont Castings
Vermont Castings Intrepid 2 Manuel utilisateur
Italiana Camini
Italiana Camini CLASSICA Guide de démarrage rapide
Avalon
Avalon Vashon Avanti DVS FS Manuel utilisateur
Spartherm
Spartherm ambiente a1 Manuel utilisateur
Dimplex
Dimplex MCFSTV12AU Manuel utilisateur
Warmlite
Warmlite WL46040 Manuel utilisateur
