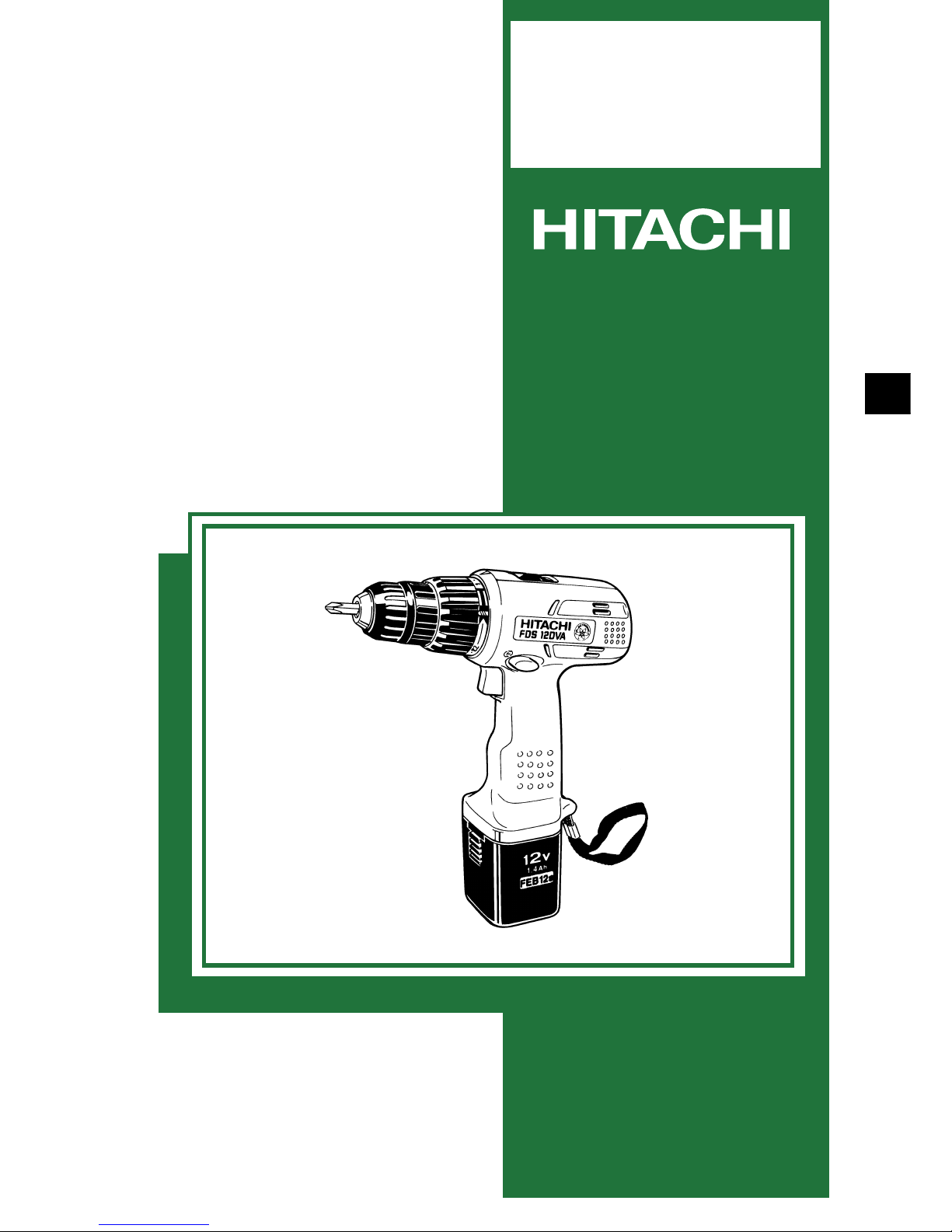

Hitachi FDS 12DVA Manuel

POWER TOOLS

TECHNICAL DATA

AND

SERVICE MANUAL

CORDLESS DRIVER DRILL

FDS 12DVA

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT

LIST No. F835 Nov. 1999

MODEL

FDS 12DVA

--- 18 ---

Assembly Diagram for FDS 12DVA

--- 19 ---

PARTS

FDS 12DVA

: ALTERNATIVE PARTS

ITEM

NO. CODE NO. DESCRIPTION NO.

USED

REMARKS

1 318-228 SPECIAL SCREW (LEFT HAND) M5X35 1

2 312-516

DRILL CHUCK 10TLRD-N (W/O CHUCK WRENCH)

3 318-229 GEAR BOX ASS’Y 1 INCLUD.4-24

4 318-233 CAP 1

5 318-232 NUT 1

6 312-709 SPRING 1

7 312-714 WASHER (D) 1

8 312-713 CLICK SPRING 1

9 318-230 FRONT CASE 1

10 306-936 STEEL BALL D5 12

11 312-715 RING GEAR 1

12 312-705 PLANET GEAR (C) SET (3 PCS.) 3

13 312-704 WASHER (A) 1

14 312-697 REAR CASE 1

15 315-817 SCREW SET D3X12 (6 PCS.) 4

16 311-962 SHIFT ARM 1

17 315-137 SLIDE RING GEAR 1

18 315-805 PINION (C) 1

19 315-816 PLANET GEAR (B) SET (3 PCS.) 3

20 315-804 PINION (B) 1

21 315-815 PLANET GEAR (A) SET (3 PCS.) 3

22 315-136 FIRST RING GEAR 1

23 312-716 WASHER (B) 1

24 318-231 MOTOR SPACER 1

25 318-244 MOTOR 1

26 991-672 TAPPING SCREW (W/WASHER) D3X16 7

27 NAME PLATE 1

28 318-237 BIT HOLDER 1

29 949-203 MACHINE SCREW M3X8 (10 PCS.) 2

30 949-451 SPRING WASHER M3 (10 PCS.) 2

31 318-243 HOUSING (A).(B) SET 1

32 306-041 INTERNAL WIRE (B) (BLACK) 1

33 306-040 INTERNAL WIRE (B) (RED) 1

34 318-245 DC-SPEED CONTROL SWITCH 1

* 35 318-247 FERRITE CORE 1 FOR FRG,AUT,ITA,HOL,SUI,FRA,BEL,ESP

36 318-235 PUSHING BUTTON 1

37 318-234 SHIFT KNOB 1

38 HITACHI LABEL 1

39 306-952 STRAP (BLACK) 1

40 315-141 TERMINAL SUPPORT (A) 1

* 41 318-241 BATTERY FEB 12S (W/ENGLISH N.P) 1

* 41 318-239 BATTERY FEB 12S (W/ENGLISH N.P) 1 FOR INA,NZL,HKG,SIN,SAF,KOR

* 41 318-240 BATTERY FEB 12S (W/ENGLISH N.P) 1 FOR USA,CAN

*9--- 99

--- 20 ---

STANDARD ACCESSORIES

FDS 12DVA

ITEM

NO. CODE NO. DESCRIPTION NO.

USED

REMARKS

501 CHARGER (MODEL UC 12SD) 1

502 318-236 + DRIVER BIT NO.2 55L 1

* 503 318-246 CASE 1

* 503 318-361 CASE 1 FOR MODEL WITH TORCHLIGHT

* 504 BIT SET 1

* 505 TORCHLIGHT (MODEL UB 12D) 1

: ALTERNATIVE PARTS

9--- 99
