Hitachi D 6SB Manuel utilisateur
电钻
Drill
D 6SH •D 6SB
D6SH
使用说明书
Handling instructions
保留备用
Keep for future reference
中 文
English
000BookD6SHChS.indb1000BookD6SHChS.indb1 2017/04/0410:46:552017/04/0410:46:55
2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动
(无线) 电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
目次
电动工具通用安全警告...............................2
使用电钻时应注意事项...............................4
符号.......................................................................4
规格.......................................................................5
标准附件.............................................................5
用途.......................................................................5
作业之前.............................................................5
操作顺序.............................................................6
维护和检查........................................................7
维修零部件一览表.........................................8
000BookD6SHChS.indb2000BookD6SHChS.indb2 2017/04/0410:46:552017/04/0410:46:55
3
中文
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器 (ＲＣＤ)。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
000BookD6SHChS.indb3000BookD6SHChS.indb3 2017/04/0410:46:562017/04/0410:46:56
4
中文
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
使用电钻时应注意事项
1. 使用冲击电钻时要戴好耳罩。
暴露在噪声中会引起听力损伤。
2. 当在钻削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持
面来握持工具。
钻削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电
击。
3. 安装钻头时，先把它完全插入钻头卡盘，然后用卡盘扳手拧紧钻头卡盘。
如果没有将钻头安装好，那将是很危险的，因为在作业中钻头会滑脱或松动。
4. 请勿戴容易被卷进的材料，如棉、毛、布、线等制成的手套。
5. 工作中或刚收工后，请勿碰钻头。因为工作中钻头会变得很热，可能会造成
严重烧伤事故。
6. 将电钻放在地板上时，应先确认电钻是否已完全停止。
7. 在往墙上、地板或天花板内钻孔时，要事先充分了解其中是否埋有电线或其
它管道。
8. 在高处作业时，请注意下方。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书
000BookD6SHChS.indb4000BookD6SHChS.indb4 2017/04/0410:46:562017/04/0410:46:56
5
中文
规格
型式 D6SH D6SB
电压 220 V
输入功率 230 W
空载转速 4500 /min 3000 /min
能力 : 钢铁
木材
6.5 mm
9 mm
6.5 mm
13 mm
重量 (不含线缆) 0.9 kg
标准附件
除了主机 (1 台) 外，产品包中还包括表中所列的附件。
D6SH D6SB
卡盘扳手 11
止动器组件 11
挂钩 11
用途
用于在各种金属，木材和塑料上钻孔。
作业之前
1. 电源
确认所使用的电源与产品铭牌上标示的规格相符。
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具
将出其不意地立刻转动，从而招致严重事故。
3. 延伸线缆
若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆，
并且要尽可能地短些。
挂钩
000BookD6SHChS.indb5000BookD6SHChS.indb5 2017/04/0410:46:562017/04/0410:46:56
6
中文

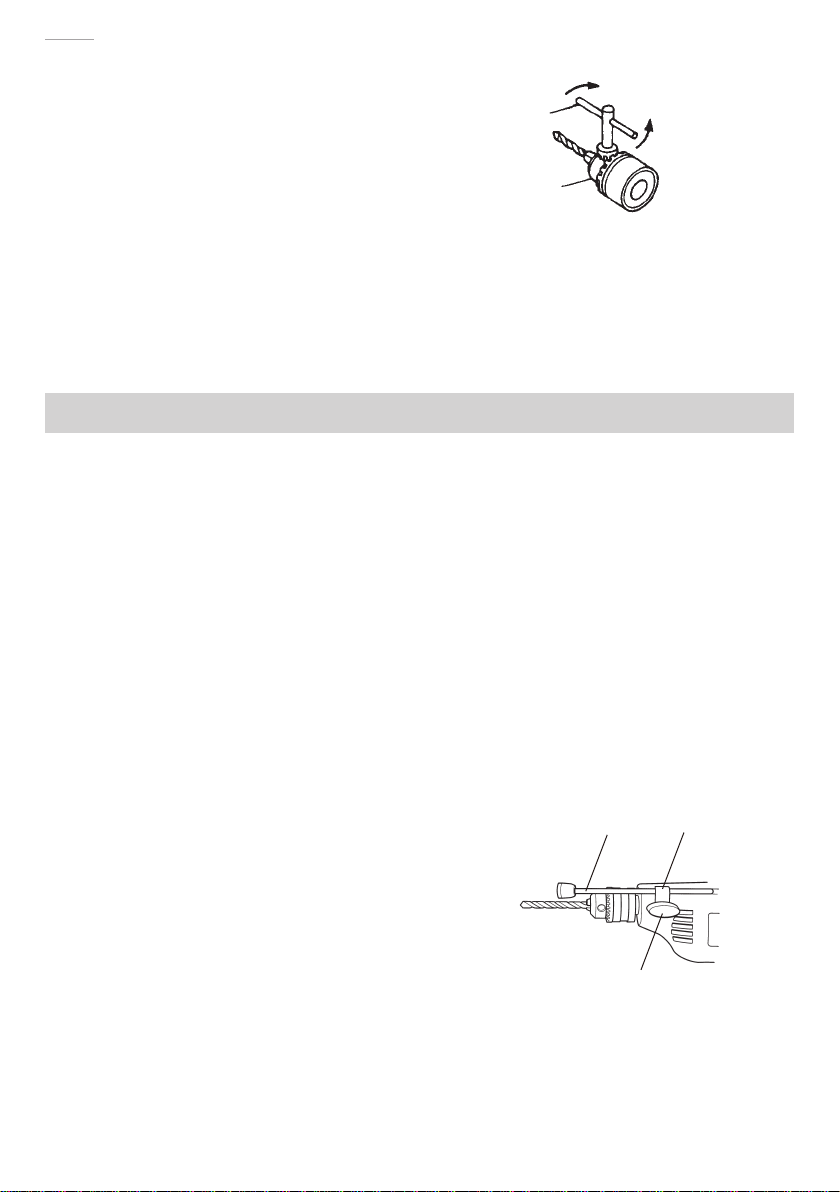

4. 安装钻头
将钻头插入卡盘内后，用卡盘扳手加
以固定。请将卡盘扳手插入卡盘上的
三个孔，逐一紧固。(图 1)
5. 选择适当的钻头
(1) 在金属或塑料材料上钻孔时 ：
请使用普通的金属加工用钻头。
可以使用的钻头直径范围为 0.5 mm
至 6.5 mm。
(2) 在木材上钻孔时 ：
请使用木材加工用钻头。
要钻直径小于 6.5 mm 的小孔时，请使用金属加工用钻头。
操作顺序
1. 压力
钻孔作业时，决不可使劲推压钻头。这样做只会损坏钻头，降低钻孔效率
并 / 或缩短钻头的使用寿命。
2. 进行钻孔作业时
钻头将要穿透材料时，稍有不慎，常常会因钻头的突然移动而使钻头或机身
受损。
因此，当钻头快要穿透材料时，必须提高警觉，准备随时放松推力。
3. 开关的操作
扣动扳机开关并按下停止销，开关就连续保持接通状态而可以连续地进行作
业。再次扣动扳机开关后再松开时，即可断开电源开关。
4. 钻孔时须知
作业时，钻头可能会处于过热状态，但并不会影响作业。切不可用水或油液
冷却钻头。
5. 使用止动器组件时 (图 2)
注:
止动杆可以安装在外壳的任何一边。
可以根据需要的钻孔深度将止动杆调
节到相应的位置。然后用止动螺栓进
行固定。
6. 刚使用完电钻后的注意事项
刚使用完电钻后，如果电钻还在转动
时就将其放在集满切屑或灰尘的地方
的话，切屑和灰尘将会被吸入电钻内。
因此，需要十分小心。
钻头卡盘
卡盘扳手
拧紧 (顺时针方向)
拧松
(逆时针方向)
图1
止动杆 止动架
止动螺栓
➡
➡
图2
000BookD6SHChS.indb6000BookD6SHChS.indb6 2017/04/0410:46:562017/04/0410:46:56
7
中文
维护和检查
注意！
维护和检查电钻之前，必须关闭电源开关并拔出电源插头。
1. 检查钻头
继续使用已磨损或损伤的钻头，不仅使工作效率大为降低，同时又会导致电
动机过载。因此，钻头必须时常检查，并根据情况需要换新件。
2. 检查安装螺钉
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否
则会导致严重的事故。
3. 维修
电钻发生故障时，应与授权的服务中心商洽。
4. 维修零部件一览表
注意！
日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。
当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给
经日立公司授权的维修中心，将有助于维修或保养工作。
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。
000BookD6SHChS.indb7000BookD6SHChS.indb7 2017/04/0410:46:562017/04/0410:46:56
8
中文
维修零部件一览表
D6SH
2
2
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
32
18 19
20
21
22
20
23
24
25
26
27
28 29
30
31
000BookD6SHChS.indb8000BookD6SHChS.indb8 2017/04/0410:46:562017/04/0410:46:56
9
中文
项目号 代码号 使用数 备注
1 980057 1 10TL2
2 314679 1 6.5TLRA “1”
3 314668 1
4 6001VV 1 6001VVCMPS2L
5 314669 1
6 314670 1
7 987105 1 S-10
8 626VVM 1 626VVC2PS2L
9 360439E 1 220V-230V
10 340390E 1 220V-230V
11 626VVM 1 626VVC2PS2L
12 314671 1
13 314673 1
14 ———— 1
15 301653 6 D4×20
16 314677 1
17 314676 1
18 314675 1
19 ———— 1
20 963069 2 M5
21 314678 1
22 930483 2
23 999041 2
24 980063 2
25 953327 1 D8.8
26 937631 1
27 984750 2 D4×16
28 ———— 1
29 994734 1
30 960356 2 M3.5
31 930039 1
32 314674 1
000BookD6SHChS.indb9000BookD6SHChS.indb9 2017/04/0410:46:562017/04/0410:46:56
10
中文
D6SB
1
23
567
4
8
9
10
11
12
13
14
15
20
20
21
22
23
24
25
26
16
17
19
32
18
27 28
30
31
29
000BookD6SHChS.indb10000BookD6SHChS.indb10 2017/04/0410:46:562017/04/0410:46:56
