HIKOKI DH 40SC Manuel utilisateur

电动锤钻

Rotary Hammer

DH 40SC

使用说明书

Handling instructions

保留备用

Keep for future reference

中文

English

000BookDH40SCChS.indb1000BookDH40SCChS.indb1 2018/03/2715:54:432018/03/2715:54:43

中文

电动工具通用安全警告

警告！

阅读所有警告和所有说明。

不遵照以下警告和说明会导致电击、着火和／或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无

线）电动工具。

1) 工作场地的安全

a) 保持工作场地清洁和明亮。

混乱和黑暗的场地会引发事故。

b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c) 让儿童和旁观者离开后操作电动工具。

注意力不集中会使操作者失去对工具的控制。

2) 电气安全

a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的

电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将减少电击危险。

b) 避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接地会增加电击危险。

c) 不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击危险。

d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电

线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击危险。

电动工具通用安全警告 .............................2

电动锤钻安全警告.........................................4

其它安全警告...................................................4

符号.......................................................................5

规格.......................................................................5

标准附件.............................................................5

选购附件（分开销售） .................................6

用途.......................................................................8

作业之前.............................................................8

当按钮没有顺畅动作时...............................9

使用方法..........................................................10

怎么样使用取心钻具.................................12

更换润滑油.....................................................13

维护和检查.....................................................13

维修零部件一览表......................................15

000BookDH40SCChS.indb2000BookDH40SCChS.indb2 2018/03/2715:54:432018/03/2715:54:43

中文

e) 当在户外使用电动工具时，使用适合户外使用的外接软线。

适合户外使用的软线将减少电击危险。

f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保

护器（ＲＣＤ）。

使用ＲＣＤ可减小电击危险。

3) 人身安全

a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到

疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b) 使用个人防护装置。始终佩戴护目镜。

安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力

防护等装置能减少人身伤害。

c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时

处于关断位置。

手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危

险。

d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e) 手不要伸展得太长。时刻注意立足点和身体平衡。

这样在意外情况下能很好地控制电动工具。

f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动

部件。

宽松衣服、佩饰或长发可能会卷入运动部件中。

g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使

用得当。

使用这些装置可减少尘屑引起的危险。

4) 电动工具使用和注意事项

a) 不要滥用电动工具，根据用途使用适当的电动工具。

选用适当设计的电动工具会使你工作更有效、更安全。

b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。

不能用开关来控制的电动工具是危险的且必须进行修理。

c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插

头和／或使电池盒与工具脱开。

这种防护性措施将减少工具意外起动的危险。

d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电

动工具或对这些说明不了解的人操作电动工具。

电动工具在未经培训的用户手中是危险的。

e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和

影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。

许多事故由维护不良的电动工具引发。

000BookDH40SCChS.indb3000BookDH40SCChS.indb3 2018/03/2715:54:442018/03/2715:54:44

中文

f) 保持切削刀具锋利和清洁。

保养良好的有锋利切削刃的刀具不易卡住而且容易控制。

g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和

工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险。

5) 维修

a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。

这样将确保所维修的电动工具的安全性。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

电动锤钻安全警告

1. 请佩戴护耳罩。

暴露在噪声中会引起听力损伤。

2. 如果随工具提供辅助手柄，请使用。

操作失手会引起人身伤害。

3. 当在切削附件有可能碰到暗线或自身电线的场所进行操作时，只能通过绝缘

握持面来握住电动工具。

切削附件碰到带电导线可能会使电动工具的外露金属零件带电并使操作者发

生电击危险。

其它安全警告

1. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。

2. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电

缆或导管。

3. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会

将孔钻歪，甚至会造成危险。

4. 佩戴防尘口罩

不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的

身体健康。

5. 安装工具

○ 为避免意外事故，请务必关闭开关并拔下电源插头。

○ 当使用尖钻、钻头等工具时，请务必使用本公司原装配件。

○ 清洁钻头的柄部分。然后用润滑油或机油涂抹柄部分。

6. 当马达正在旋转时无法通过按转速选择开关更改旋转速度。若要更改速度，

请首先将工具关闭。

7. RCD

推荐始终使用额定剩余电流为 30mA 以下的剩余电流动作保护器。

000BookDH40SCChS.indb4000BookDH40SCChS.indb4 2018/03/2715:54:442018/03/2715:54:44

中文

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

为降低伤害风险，用户必须阅

读使用说明书 n0空载转速

V额定电压 --s/--s 运行时间 / 停机时间

A电流 ---/min 每分钟转动次数

W瓦二类工具

规格

型式 DH40SC

电压 220 V

输入功率 1100 W

空载转速 620 /min

满载锤击率 2800 /min

容量钻头：40 mm

取心钻具：120 mm

重量 7.2 kg

标准附件

DH40SC 的附件请参见以下列表。

壳体（塑料模制品）

（代码号 371122） 1

侧柄 1

停止器

( 代码号 971786) 1

电动锤润滑油 A

( 代码号 981840) 1

000BookDH40SCChS.indb5000BookDH40SCChS.indb5 2018/03/2715:54:442018/03/2715:54:44

中文

选购附件（分开销售）

1. 穿孔钻（旋钻＋锤击）

● 钻头（六角柄）

外径

总长

280 mm 400 mm 505 mm 550 mm

代码号代码号代码号代码号

16 mm 985721 985720 985722 991330

18 mm - - - 991331

19 mm 985724 985723 985725 991332

20 mm - - - 991333

22 mm 985727 985726 985728 991335

25 mm 985730 985729 985731 991336

28 mm 985733 985732 985734 991337

30 mm - - - 991338

32 mm 985736 985735 985737 991339

35 mm - - - 991340

38 mm 985739 985738 985740 991341

40 mm 313322 - - -

2. 锚栓孔钻（旋钻＋锤击）

锥柄转接器代码号

莫氏锥度 1 号 981911

莫氏锥度 2 号 981912

钻头(锥柄)

外径莫氏锥度代码号

11.0

1号

944460

12.3 944461

14.3 944462

14.5 944500

17.5 944463

21.5 2 号 944464

● 制销

● 钻头(锥柄) ● 锥柄转接器

代码号 944477

000BookDH40SCChS.indb6000BookDH40SCChS.indb6 2018/03/2715:54:452018/03/2715:54:45

中文

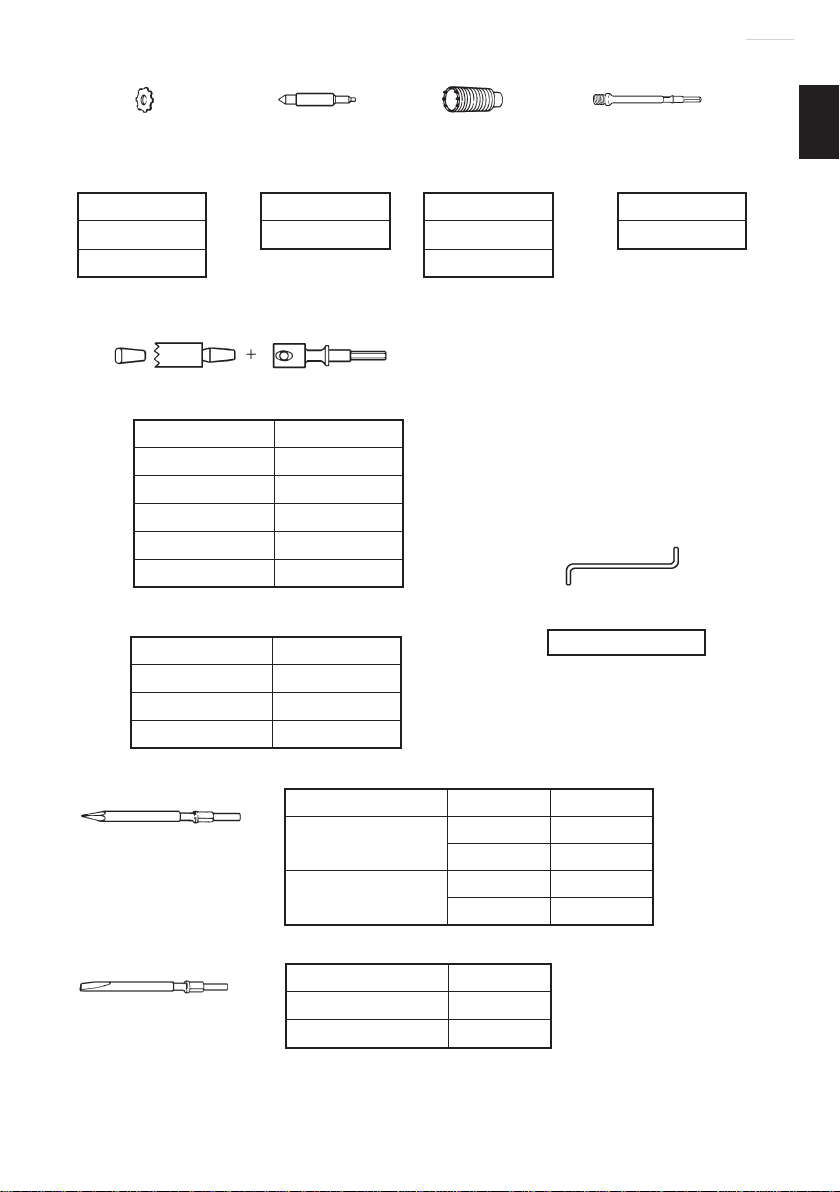

3. 大径孔钻（旋钻＋锤击）

● 取心钻具

外径

50 mm

120 mm

● 取心钻柄

（六角柄）

代码号

955163

● 带导板

代码号

985388

955169

● 中间销

代码号

955165

+++

4. 锚栓工件（用于自钻式锚栓）

● 锚栓附加器 ( 适用于旋钻＋锤击 )

● 扳键

锚栓尺寸代码号

W1/4 (20 号) 985756

W5/16 (25

号

)

985757

W3/8 (30 号) 985758

W1/2 (40 号) 985759

W5/8 (50 号) 985760

● 锚栓附加器 ( 适用于锤击 )

锚栓尺寸代码号

W3/8 (30 号) 981929

W1/2 (40 号) 981930

W5/8 (50 号) 981931

代码号 944574

5. 破碎（锤击）

● 尖凿

总长柄型代码号

280 mm 圆形 981922

六角形 980752

450 mm 圆形 981923

六角形 980753

6. 开槽和饰边（锤击）

总长代码号

280 mm 981925

450 mm 981926

● 冷钻

000BookDH40SCChS.indb7000BookDH40SCChS.indb7 2018/03/2715:54:452018/03/2715:54:45

中文

7. 切柏油（锤击）

● 刀具

总长宽度代码号

280 mm 45 mm 981924

8. 挖掘

● 挖掘

代码号 956126

9. 表面粗加工（锤击）

● 柄

总长代码号

250 mm 955186

● 衬套工具

代码号 955183

用途

○ 钻开锚栓孔

○ 对混凝土钻孔

○ 混凝土破碎，凿平，挖掘，切屑

（部分用途需与选购件配合使用）

作业之前

1. 电源

确认所使用的电源与工具铭牌上标示的规格是否相符。

2. 电源开关

确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具

将出其不意地立刻转动，从而招致严重事故。

3. 延伸线缆

若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆。

延伸线缆要尽可能地短些。

4. 检查插座

如果插头插入插座后非常松动，就必须对插座进行修理。

联系持证电工，进行妥善修理。

如果使用这样的问题插座，可能会引起过热现象，进而造成严重危害。

000BookDH40SCChS.indb8000BookDH40SCChS.indb8 2018/03/2715:54:452018/03/2715:54:45

中文

5. 确认环境条件

确认工作场所条件合适，且符合规定的预防措施。

6. 如何安装工具

注意！

对于例如钻头和尖钻等工具，请仅使用HiKOKI正品部件。

(1) 先擦净，然后将附带的润滑油（装于绿管中）涂

于工具柄上（图1）。

(2) 按下按钮，向箭头方向轻轻抬起夹持器。如

图 2 所示，按动按钮并使其固定，以便挂住夹持

器边缘。

(3) 从按钮上松开手指，再向箭头方向抬起夹持

器。

注:

第 1 次当夹持器抬起时，从按钮上松开手指。

如果按钮保持压下状态，夹持器的边缘和手指

接触，则夹持器不能抬起。

(4) 将工具柄全部插入前盖六角孔内。

(5) 将夹持器复位卡紧工具。

(6) 试拉工具以确认其被完全锁定。

注:

按相反的次序拆除。

当按钮没有顺畅动作时

当按钮没有顺畅动作时，用金属丝等从内部通过出口

清除污垢，然后注入润滑油并多次按下按钮使其动作

舒畅。( 图 3)

工具柄

图 1

润滑油

工具柄

夹持器

(钻具夹持器)

夹持器边缘

按钮

前盖

图 2

按钮

夹持器 (钻具夹持器)

前盖

图 3

出口

000BookDH40SCChS.indb9000BookDH40SCChS.indb9 2018/03/2715:54:462018/03/2715:54:46

中文

使用方法

1. 钻孔方法（图 4）

(1) 把钻头放到钻孔位置，然后拉动开关触发器。

(2) 锤钻只需稍按压，让夹具能自由排出即可，

无需用力推压。

注意！

本机内装有滑动离合器，钻头碰到钢筋等硬

物时，钻头会突然停止转动。这时，机身会

因反冲力而转动。因此，进行作业时，必须

牢牢握住侧柄和主柄。

2. 凿平和破碎（图 5）

把工具放到凿平和破碎的作业位置上，利用

手提电动锤钻自重进行作业。

作业时，无需用力推压。

3. 安装挡块（图 6）

(1) 松开翼形螺栓，然后将挡块插入侧把手上的

安装孔内。

(2) 根据孔深调节挡块位置，然后牢牢拧紧翼形

螺栓。

4. 加热（图 7）

在寒冷地区，本装置的润滑油润滑系统可能

需要加热。

使钻头前端触及混凝土表面，打开开关开始

加热。注意，在听到钻击声后才使用本装置。

注意！

在进行加热作业时，请用双手稳稳地握住

侧柄和钻体，并小心不要因钻头被卡住而

使您的身体倾斜。

图 4

图 5

挡块

安装孔

图 6

图 7
