HEIDENHAIN MSE 1201 Manuel utilisateur

3/2018

Installationsanleitung

Installation Instructions

Guide d’installation

Istruzioni di installazione

Instrucciones de instalación

Installationsanvisning

Installatie-instructies

Instruções de Instalação

Instrukcja instalowania

Инструкция по установке

Kurulum Talimatları

設置説明書

安装说明

安裝說明

MSE 1201

Complete Operating Instructions available at www.heidenhain.de

MSE 1201

Product overview

Languages

Deutsch .......................................................4

English ......................................................16

Français ....................................................28

Italiano .......................................................40

Español .....................................................52

Svenska ....................................................64

Nederlands ...............................................76

Português ..................................................88

J.polski ....................................................100

Русский ...................................................112

Türkçe .....................................................124

日本語 .....................................................136

Zhongwen (zh_CN) ................................148

Zhongwen (zh_TW) ................................160

Front MSE 1201

ID 747501-01

1 2 7

Front MSE 1201

ID 747501-02

Top MSE 1201

Rear MSE 1201



Left side MSE 1201

Right side MSE 1201

MSE 1201

Installationsanleitung

Betriebsanleitung siehe www.heidenhain.de

1. Verwendung dieser Anleitung

Die vorliegende Installationsanleitung enthält alle für die Installation dieses Gerätes

notwendigen Informationen. Diese Informationen sind lediglich ein Auszug aus der

Betriebsanleitung (ID 1066850-xx). Die Betriebsanleitung steht unter www.heidenhain.de

zum Download zur Verfügung.

Die vorliegende Anleitung richtet sich an Personal, das befähigt ist, die HEIDENHAIN

MSE 1000 zu installieren und zu warten.

Eine qualiﬁzierte Person ist aufgrund ihrer technischen Ausbildung, ihres Wissens

und ihrer Erfahrung sowie ihrer Kenntnisse des relevanten Regelwerks befähigt, die ihr

übertragenen Aufgaben zu beurteilen und mögliche Gefahren zu erkennen.

Inhaltsverzeichnis

Verwendung dieser Anleitung....................4

Informationen zum Gerätetyp....................6

Sicherheit ....................................................6

Technische Daten........................................7

Montage......................................................8

Installation.................................................12

Erstinbetriebnahme ..................................13

Wartung ....................................................14

Deutsch

Hinweise in dieser Anleitung

Sicherheitshinweise, Warnhinweise auf mögliche Sachschäden und allgemeine Hinweise

werden in dieser Anleitung wie folgt dargestellt. Machen Sie sich zuerst mit diesen

Hinweisarten vertraut, um Personen- oder Sachschäden zu vermeiden.

Hinweis auf weitere Sicherheitshinweise. Diese ergänzenden Weisungen

beziehen sich nicht auf bestimmte Gefährdungen, sondern dienen der

Sensibilisierung und machen auf gezielte Sicherheitshinweise aufmerksam.

Warnung!

Hinweis, der über eine Gefährdung, die Folgen bei Nichtvermeidung einer

Gefährdung und die Möglichkeiten zur Vermeidung einer Gefährdung

informiert.

Hinweis

Allgemeiner Hinweis oder Hinweis, der hauptsächlich über das Risiko von

Sachschäden informiert, über die möglichen Folgen einer Nichtvermeidung

solcher Situationen oder Möglichkeiten zur Vermeidung solcher Situationen.

Darstellung von Begriffen in dieser Anleitung

Besonders wichtige Punkte oder Begriffe, auf die der Benutzer besonders aufmerksam

gemacht werden soll, sind fett gedruckt.

2. Informationen zum Gerätetyp

Die vorliegende Kurzanleitung enthält die technischen Daten, sowie die Montage- und

Installationsanleitung für die folgenden Gerätetypen:

Produktname ID

MSE 1201 747501-01

MSE 1201 747501-02

Hinweis

Überprüfen Sie, ob diese Installationsanleitung gültig ist, indem Sie den Index

auf dem Indexschild 17 mit dem unter www.heidenhain.de aufgeführten Index

vergleichen. Wenn die Anleitung nicht auf Ihr Gerät zutrifft, laden Sie die richtige

Installationsanleitung von www.heidenhain.de herunter.

Auf manchen Geräten ist eventuell kein Indexschild vorhanden.

3. Sicherheit

Die folgenden Hinweise enthalten sicherheitsrelevante Informationen zur Vermeidung von

Personen- oder Sachschäden:

Machen Sie sich zuerst mit den hier beschriebenen Anweisungen vertraut, um

Gefahren zu vermeiden, die zu Verletzungen oder Tod führen können.

Beim Öffnen des Gerätes können gefährliche, spannungsführende Teile

freigelegt werden. Gerät nicht öffnen! Die im Gerät enthaltenen Bauteile sind

wartungsfrei.

Der Schutzmechanismus des Gerätes kann durch nicht bestimmungsgemäßen

Gebrauch beeinträchtigt werden. Das Gerät darf nur gemäß seiner Bestimmung

verwendet werden.

Hinweis

Bewahren Sie dieses Dokument auf, falls Sie in Zukunft Informationen über die

Sicherheit, Bedienung und Handhabung des Gerätes nachschlagen wollen. Bewahren

Sie diese Anleitung so auf, dass sie sich in erreichbarer Nähe des Geräts beﬁndet.

17 

Index

Indexschild

Sicherheitssymbole

Die folgenden Hinweissymbole auf

dem Produkt weisen auf wichtige

sicherheitsrelevante Informationen hin.

Symbolbeschreibung

6Beachten Sie die

beiliegende Information

oder Dokumentation, um

Personen- oder Sachschäden

zu vermeiden.

5Netzschalter auf „Ein“

5Netzschalter auf „Aus“

Produktname ID

Typenschild

4. Technische Daten

Die MSE 1000 ist eine hochwertige, modulare Elektronik für hochgenaue, fertigungsnahe

Messungen. Das in dieser Anleitung beschriebene Modul ist nicht für die Verwendung im

Freien vorgesehen. Die Komponenten der MSE 1000 dürfen nur gemäß dieser Anleitung

installiert werden. Montage, Installation und Wartung dürfen nur von qualiﬁziertem

Personal durchgeführt werden.

MSE 1201

ID 747501-01

MSE 1201

ID 747501-02

Versorgungsspannung AC 100 V ... 240 V (±10 %)

50 Hz ... 60 Hz (±2 %)

(max. 108 W)

Ausgangsleistung 50,4 W

Austauschbare

Sicherung

T 1 A / 250 V, 5 mm x 20 mm (2 Stück)

Datenübertragung Standard-Ethernet, IEEE 802.3

Adressierung Feste IP-Adresse oder DHCP

Arbeitstemperatur 0 °C ... 45 °C

Lagertemperatur -20 °C ... 70 °C

Relative

Luftfeuchtigkeit

80 %

Höhe 2000 m

Schutzart IP 40 IP 65

Überspannungs-

kategorie

II, Energie verbrauchende Betriebsmittel, die von der festen

Installation gespeist werden

Verschmutzungsgrad 2

Masse 720 g 960 g

5. Montage

Bei der Montage auf leichte Zugänglichkeit des Netzschalters und Netzkabels

achten.

MSE-1000-Module lassen sich auf einer 35 mm-Standardhutschiene nach DIN EN 50022

im Schaltschrank oder auf Standfüßen (Zubehör) befestigen. Die einzelnen Module

werden aneinander gesteckt und über eine Klick-Arretierung zueinander ﬁxiert, so dass

sich eine Modulkette ergibt.

Die MSE 1000 besteht in ihrer Grundkonﬁguration aus Netzteil- und Basismodul. Sie kann

bei Bedarf durch zusätzliche Module erweitert werden. Insgesamt sind bis zu 250 Achsen

oder Kanäle konﬁgurierbar.

Abhängig vom Leistungsbedarf der Module, die dem Netzteilmodul in der Modulkette

folgen, und aller an diese Module angeschlossenen Geräte, werden möglicherweise

weitere Versorgungsmodule benötigt. Reicht die maximale Nennleistung eines

Versorgungsmoduls nicht aus, muss ein weiteres Versorgungsmodul in der Modulkette

verwendet werden. Maximale Nennleistung der Versorgungsmodule: Siehe “Technische

Daten“ auf Seite 7.

Hinweis

Berechnungsbeispiele für den Leistungsbedarf ﬁnden Sie in der

Produktinformation MSE 1000 (ID 736907-xx).

Modulgrößen Größe 1 Größe 2 Größe 3

Breite 53 mm 106 mm 159 mm

19” / 483 mm

Größe 3 Gr. 2 Größe 1

Montage im 19-Zoll-Schaltschrank

Standfüße (Zubehör)

Montage eines Moduls

Hinweis

Eine Versorgungsmodul muss immer links von den Modulen angeordnet sein,

die es in der Modulkette versorgen soll. Reicht die maximale Nennleistung eines

Versorgungsmoduls nicht aus, muss ein weiteres Versorgungsmodul in der

Modulkette verwendet werden.

Modul befestigen:

 Alle Netzschalter auf „Aus“ stellen (wo vorhanden) und Stromversorgung aller

Versorgungsmodule der Modulkette abschalten

 Modul mit unterer Nut 16 auf Unterkante der Hutschiene aufsetzen

 Hutschiene sanft nach oben drücken, dabei die Befestigungsfeder 15 niederdrücken

bis die Hutschiene auf der unteren Nut 16 des Moduls einschnappt

 Oberseite des Moduls zur Hutschiene hin schwenken bis die obere Nut 14 des Moduls

auf der Oberkante der Hutschiene aufsitzt, dabei weiter sanft nach oben drücken bis

die obere Nut des Moduls auf der Hutschiene einschnappt

Montage eines Moduls

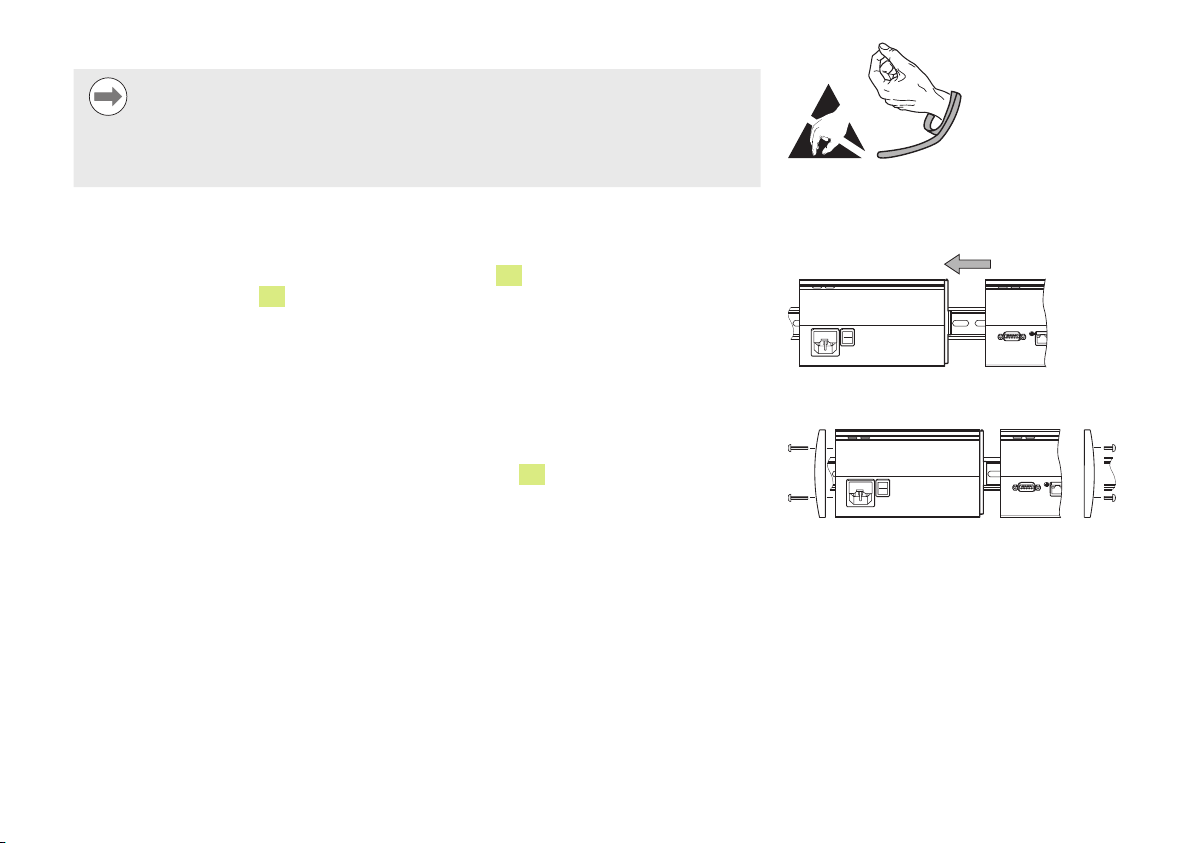

Module miteinander verbinden

Hinweis

Dieses Gerät enthält Bauteile, die durch elektrostatische Entladung (ESD)

beschädigt werden können. Beachten Sie die Sicherheitsvorkehrungen für die

Handhabung ESD-empﬁndlicher Bauteile und berühren Sie die Anschlussstifte

niemals ohne ordnungsgemäße Erdung.

Module miteinander verbinden:

 Alle Netzschalter auf „Aus“ stellen (wo vorhanden) und Stromversorgung aller

Versorgungsmodule der Modulkette abschalten

 Rechtes Modul nach links schieben bis die Rastnase 7des linken Moduls in den dafür

vorgesehenen Schlitz 12 des rechten Moduls einrastet

Abschlussblenden montieren

Alle Versorgungsmodule werden mit je einem Satz für eine linke und rechte

Abschlussblende geliefert, damit offene Modulseiten abgedeckt werden können.

 Linke Abschlussblende in die linke Seite des ersten Versorgungsmoduls der Kette

einsetzen

 19 mm-Schrauben der Abschlussblende durch die Befestigungsbohrungen der

Abschlussblende in die dafür vorgesehenen Bohrungen 18 am Modul einstecken

 Schrauben mit einem Kreuzschlitzschraubendreher festziehen

 Rechte Abschlussblende in die rechte Seite des letzten Moduls der Kette unter

Verwendung der mitgelieferten 9 mm-Schrauben wie oben beschrieben einsetzen

Module miteinander verbinden

Sicherheitsvorkehrungen für die

Handhabung ESD-empﬁndlicher

Bauteile beachten

Abschlussblenden montieren
