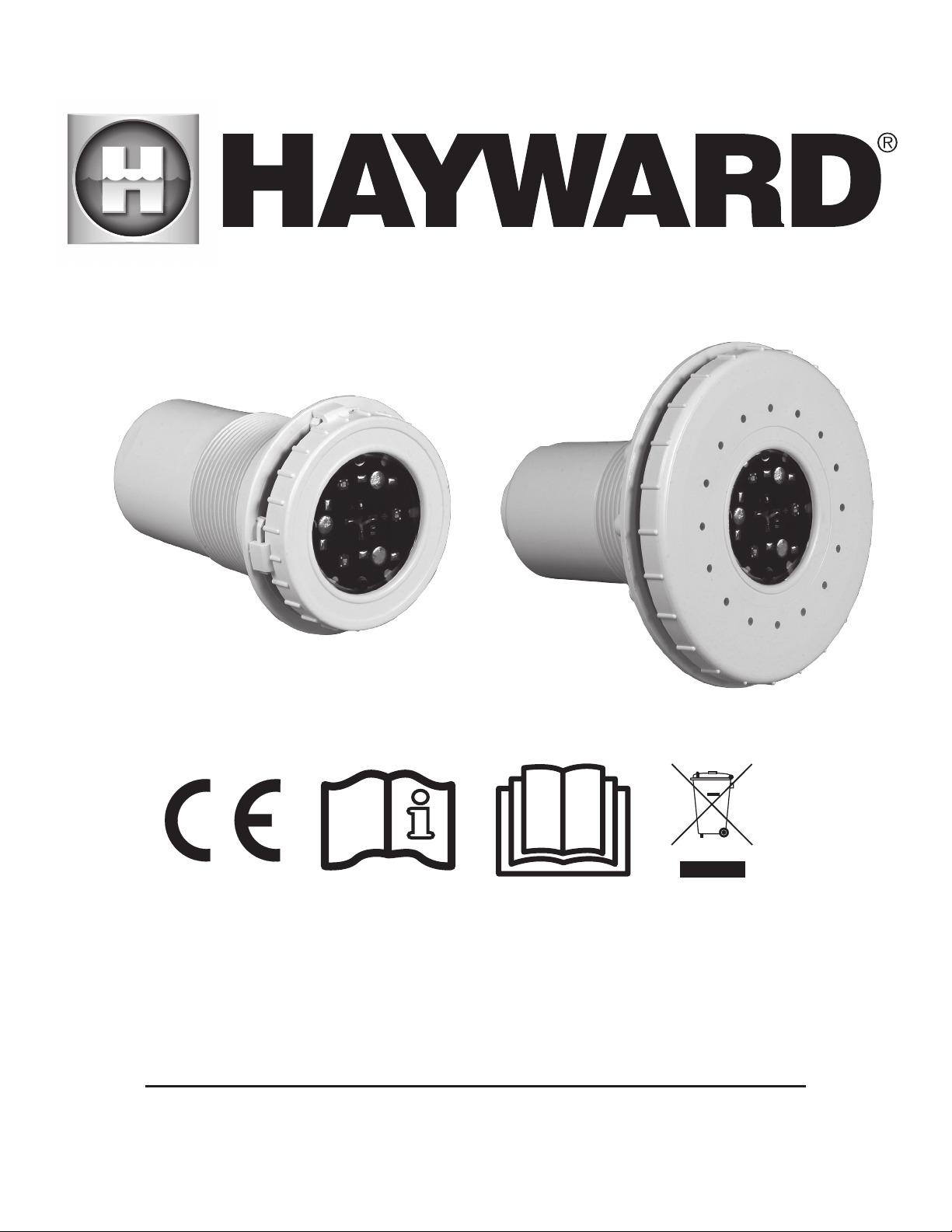

Hayward Colorlogic II Manuel utilisateur
GUIDE DE L’UTILISATEUR
OWNER’S MANUAL
MANUAL DEL USUARIO
MANUAL DO UTILIZADOR
ANWENDER - HANDBUCH
GEBRUIKERSHANDBOEK
MANUALE PER L’USO
ÐÓÊÎÂÎÄÑÒÂÎ ÏÎËÜÇÎÂÀÒÅËß
HAYWARD POOL EUROPE - 1070 Allée des Chênes - CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - France
PHVNOTLED - Rev B
HAYWARD POOL EUROPE - 1070 Allée des Chênes - CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - France
CONSERVEZ CE MANUEL POUR UNE CONSULTATION ULTÉRIEURE
PROJECTEUR LED
GUIDE DE L'UTILISATEUR
N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 2 sur 5 Projecteur LED Rev. A
•ATTENTION - Lire attentivement les instructions de ce manuel et celles gurant sur l’appareil.
Le non respect des consignes pourrait être à l’origine de blessures.
•ATTENTION – Ce document doit être remis à tout utilisateur de piscine qui le conservera en
lieu sûr.
•ATTENTION – Cet appareil n’est pas destiné à être utilisé par des personnes (notamment
des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou par des
personnes manquant d’expérience ou de connaissances, à moins que celles-ci fassent l’objet d’une
surveillance ou qu’elles aient reçu des instructions quant à l’utilisation de l’appareil par une personne
responsable de leur sécurité.
•ATTENTION – Veillez à ce que les enfants ne puissent pas jouer avec l’appareil.
•ATTENTION – N’utilisez que des pièces détachées d’origine Hayward.
•ATTENTION – Toute installation électrique de pompe de piscine nécessite d’être réalisée dans
les règles de l’art et conformément aux normes en vigueur.
FNF C 15-100 GB BS7671:1992
DDIN VDE 0100-702 EW EVHS-HD 384-7-702
AÖVE 8001-4-702 HMSZ 2364-702:1994 / MSZ 10-533 1/1990
EUNE 20460-7-702 1993, REBT ITC-BT-31 2002 MMSA HD 384-7-702.S2
IRL Normas de cableado + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
ICEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
•ATTENTION – Toujours couper l’alimentation en amont avant de manipuler l’installation électrique.
•ATTENTION – Ne jamais faire fonctionner le projecteur hors de l’eau.
Caractéristiques techniques:
Tension d’alimentation 12 V 50Hz / 60Hz
Puissance consommée RGB 12W
Puissance consommée Blanc 14W
Indice de protection IP 68
Température maximum de fonctionnement 35°C
Type de LEDs RVB POWER LED
Type de LEDs blanches POWER LED
Nombres de LEDs RVB 3
Nombres de LEDs Blanches 3
Contrôle des couleurs RVB Par RC ou Marche/Arrêt
N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 3 sur 5 Projecteur LED Rev. A

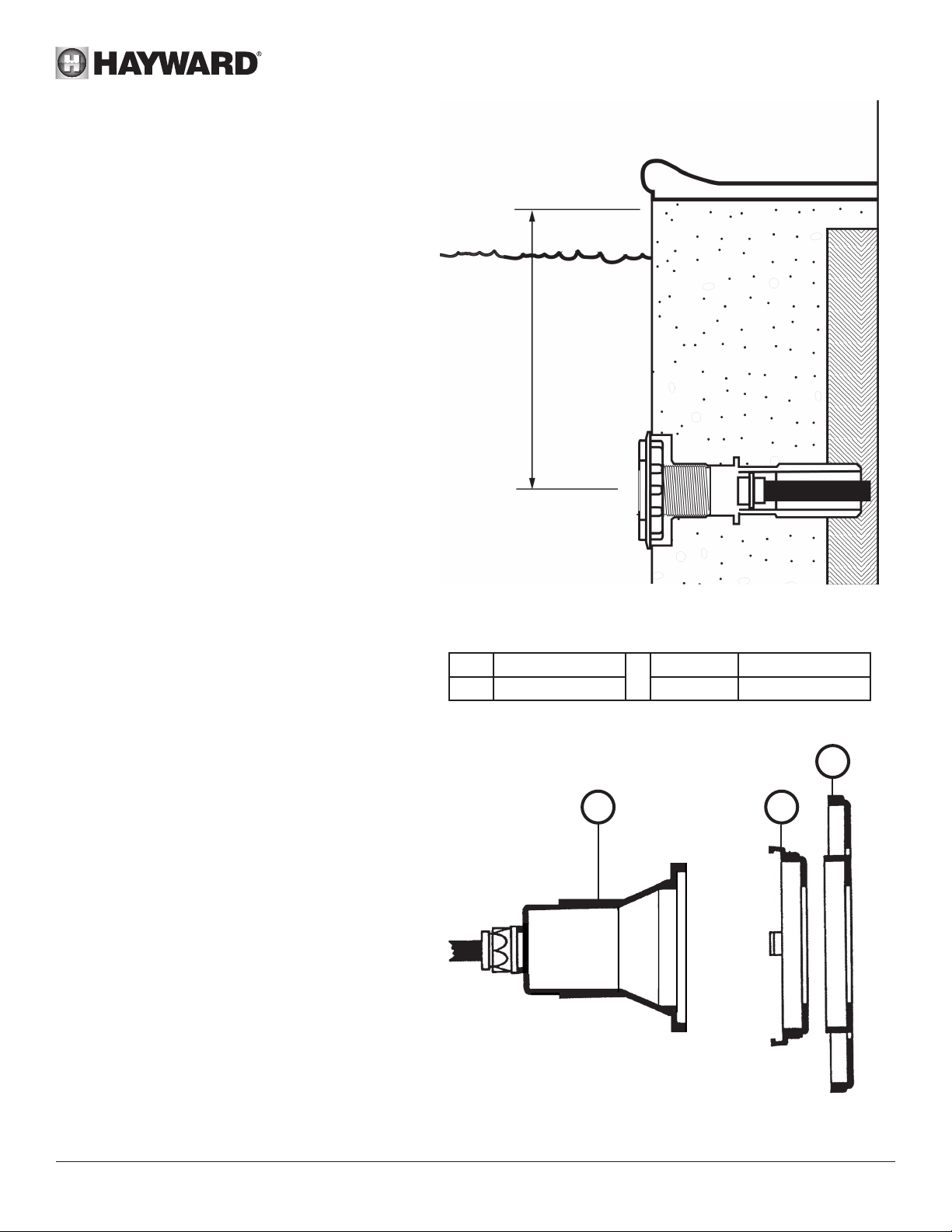

INSTALLATION
Caractéristiques techniques
• Le projecteur doit éclairer dans le sens opposé à
la maison ou à la terrasse pour ne pas gêner par
un éclairage trop fort.
• Le projecteur doit être positionné à 30 cm au
maximum sous la margelle depuis l’axe de
l’ampoule.
• La niche du projecteur est pourvue d’une sortie
3/4’’.
• L’étanchéité de la sortie et de la gaine sera
réalisée dans les règles de l’art au niveau de la
boite de connexion.
• 15 W - 12 V/ Utiliser un transformateur de
sécurité avec un secondaire > ou égal à 100 VA
sous 12 V
Structure maçonnée liner
• Sceller la traversée de paroi du projecteur
(réf.3353) dans la maçonnerie en prévoyant de
finir l’enduit à fleur de la face avant.
• Visser la gaine sur la niche du projecteur en
réalisant l’étanchéité.
• Visser l’ensemble dans la traversée de paroi en
réalisant une autre étanchéité.
• Poser le joint sur la face avant de la niche du
projecteur.
• Poser le joint sur la bride de la niche du
projecteur.
• Fixer la bride d’étanchéité après la pose du liner.
• Découper le liner à l’intérieur de la niche.
• Aiguiller le câble de l’optique du projecteur
dans la gaine jusqu’à la boite de connexion
(réf.3495EURO)
• Présenter l’optique devant la niche en remontant
le câble dans la boite de connexion, et clipper
l’optique sur la niche.
• Remonter et enrouler le câble dans la boite de
connexion et réaliser l’étanchéité au niveau de la
boîte.
Structure panneaux liner :
• Effectuer un perçage de 110 mm dans le panneau
• Poser la niche du projecteur par l’intérieur du
bassin. Visser l’écrou arrière (réf.3492) pour la
maintenir en place.
• La réalisation de l’étanchéité du liner, de la
gaine et la pose de l’optique du projecteur sont
identiques au projecteur liner.
Structure maçonnée sans liner
• Sceller la traversée de paroi (réf.3352) dans la
maçonnerie en prévoyant de finir l’enduit ou le
carrelage à fleur de la face avant.
• Visser la niche du projecteur dans la traversée de
paroi.
• La réalisation de l’étanchéité de la gaine et la
pose de l’optique du projecteur sont identiques au
projecteur liner.
30 cm
1B PRHX7010 2 RVB PRHX20LDRVB
1V PRHX7009 2 BLANC PRHX20LDW
1V
1B2
N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 4 sur 5 Projecteur LED Rev. A

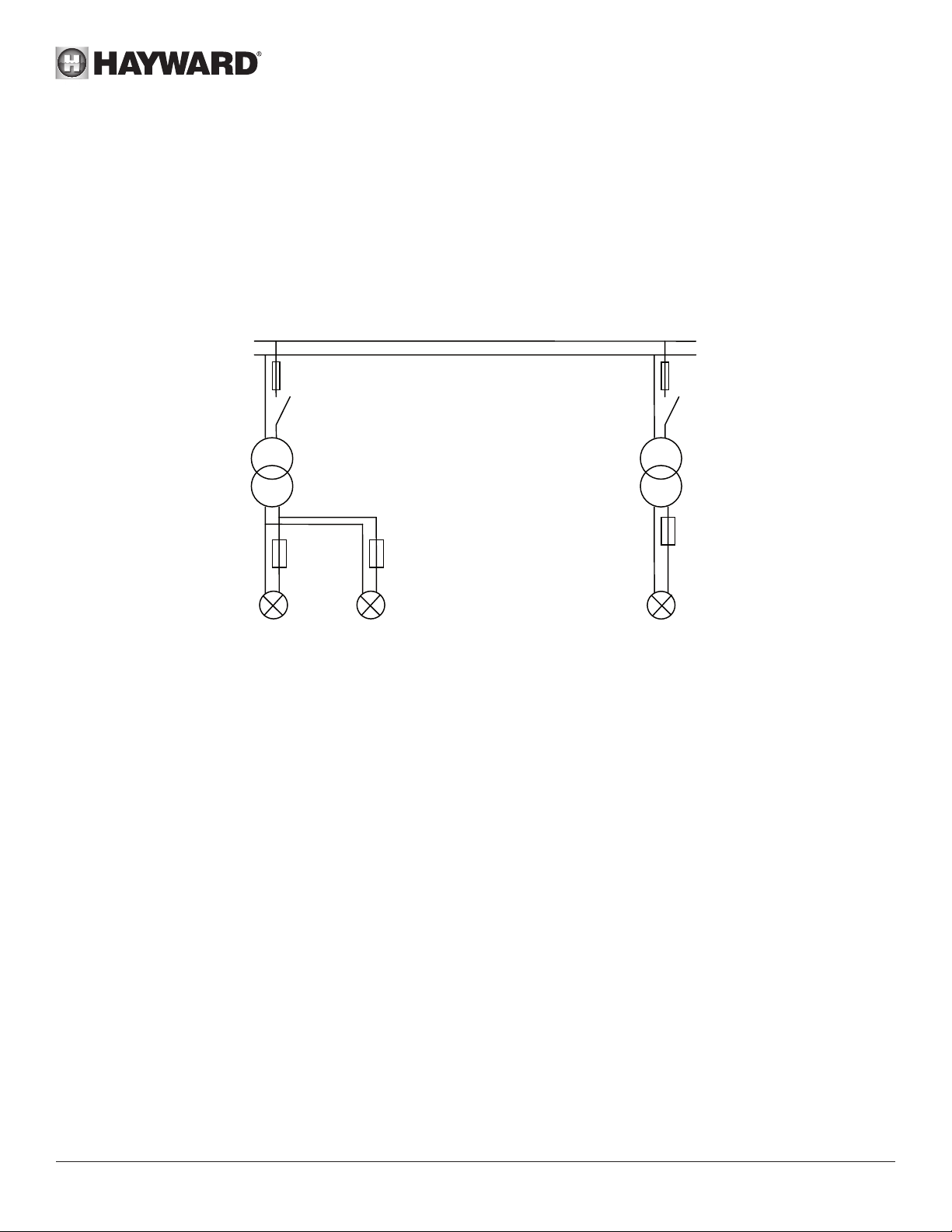

230V230V
12V12V
L
N
Projecteur 1 Projecteur 1Projecteur 2
Exemple avec 2
projecteurs
Exemple avec 1
projecteur
Protection 2A Protection 2A
Protection 2A
Boite de connexion (REF. 3495EURO) (non fournie)
• Raccorder la gaine du projecteur à la sortie 3/4’’ située sur le fond de la boite de connexion en réalisant une étanchéité.
• Utiliser les blocs de jonctions fournis avec les boites de connexion pour raccorder le projecteur à l’alimentation en
torsadant les fils et serrant bien les vis des bornes de jonctions.
Puissance du transformateur
• Le transformateur à utiliser doit avoir une tension au secondaire de 12V(12,5Vselon modèle). La puissance de celui-
ci doit être en adéquation avec la puissance du ou des projecteurs à raccorder.
• En tout état de cause, la somme des puissances des projecteurs doit rester inférieure ou égale à la puissance du
transformateur.
• Il est nécessaire d’avoir une protection indépendante pour chaque projecteur. La protection doit être assurée au
secondaire du transformateur par l’utilisation de fusibles ou disjoncteurs de 2A ou 5A (voir schéma ci-dessous).
N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 5 sur 5 Projecteur LED Rev. A
UTILISATION:
Mode Autonome (projecteur couleur RVB uniquement)
En l’absence de boîtier RC, les projecteurs fonctionnent de façon autonome et l’utilisateur peut choisir entre 18
séquences : 11 couleurs fixes et 7 programmes automatiques de changement de couleurs ( voir tableau des séquences
ci-dessous).
Séquence Couleur / Programme Séquence Couleur / Programme
1 Couleur: Blanc 10 Couleur: Vert
2 Couleur: Bleu 11* Couleur: Vert d’eau
3 Couleur: Bleu lagon 12 Programme: «Arc en ciel» rapide
4 Couleur: Cyan 13 Programme: «Arc en ciel» lent
5 Couleur: Violet 14 Programme: Délement 11 couleurs xes
6 Couleur: Magenta 15 Programme: Psychédélique ashs colorés
7 Couleur: Rose 16 Programme: Bleu/blan/Cyan
8 Couleur: Rouge 17 Programme: Couleurs Aléatoire 1
9 Couleur: Orange 18 Programme: Couleurs Aléatoire 2
* : Séquence éventuellement personnalisable en utilisant et raccordant les projecteurs sur un boîtier 34RCLED.
Changement de couleur: Il peut être obtenu en coupant l’alimentation des projecteurs pendant un temps très court (<1s).
Par interruptions successives, il est possible de faire défiler les 18 séquences de fonctionnements. Après la séquence 18,
les projecteurs reviennent sur la première séquence «Blanc».
Réinitialisation de plusieurs projecteur: Pour réinitialiser les projecteurs en les ramenant simultanément à la séquence
2, il convient de couper l’alimentation pendant environ 2s.
Lorsque le projecteur est mis en marche après un arrêt de plusieurs secondes (>4s), le projecteur s’allume en Blanc
pendant 15s puis reprend la séquence dans laquelle il se trouvait au moment de sa dernière extinction: cela permet
d’avoir le maximum d’éclairage en cas de chute accidentelle dans le bassin.
Sécurité (projecteur couleur RVB uniquement)
En cas d’augmentation anormale de la température à l’intérieur de l’ampoule, un dispositif de sécurité stoppe l’éclairage
et l’ampoule émet des flashs rouges. Dès que la température revient à la normale l’ampoule reprend son fonctionnement.
En cas de détection d’une tension trop faible (<11V) ou trop élevée (>15V), l’ampoule cesse de fonctionner et émet
des flashs verts. Il est indispensable de couper l’alimentation des projecteurs pour retrouver un fonctionnement normal.
MAINTENANCE
Le remplacement de pièces doit être effectué avec des pièces d’origines.
Lors d’un changement d’optique, il est préconisé de changer la totalité des pièces assurant l’étanchéité.
En cas de panne, il est nécessaire de remplacer l’ampoule LED complète. Ne pas ouvrir ou tenter de réparer celle-ci.
SAVE THIS OWNER’S MANUAL
HAYWARD POOL EUROPE - 1070 Allée des Chênes - CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - France
LED LIGHTS
OWNER’S MANUAL
USE ONLY HAYWARD GENUINE REPLACEMENT PARTS
Page 2 of 5 LED Lights Rev. A
•WARNING - Read and follow all instructions in this owner’s manual and on the equipment.
Failure to follow instructions can cause injury.
•WARNING – This document should be given to the owner of the swimming pool and must be
kept by the owner in a safe place.
•WARNING – This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance by a person responsible for their
safety.
•WARNING – Children should be supervised to ensure that they do not play with the appliance.
•WARNING – Use Only Genuine Hayward Replacement Parts.
•WARNING – All electrical connections must be done by a qualified electrician according to
local electrical standard.
FNF C 15-100 GB BS7671:1992
DDIN VDE 0100-702 EW EVHS-HD 384-7-702
AÖVE 8001-4-702 HMSZ 2364-702:1994 / MSZ 10-533 1/1990
EUNE 20460-7-702 1993, REBT ITC-BT-31 2002 MMSA HD 384-7-702.S2
IRL Normas de cableado + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
ICEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
•WARNING – Always switch off the electricity supply upstream before handling the electrical
equipment.
•WARNING – Never operate the spotlight out of the water.
Technical features:
Supply voltage 12 V 50Hz / 60Hz
Consumed power RGB 12W
Consumed power white 14W
Protection index IP 68
Maximum operating temperature 35°C
Type of RGB LEDs POWER LED
Type of white LEDs POWER LED
Number of RGB LEDs 3
Number of white LEDs 3
RGB colour control By RC or On/Off
USE ONLY HAYWARD GENUINE REPLACEMENT PARTS
Page 3 of 5 LED Lights Rev. A
INSTALLATION
Technical characteristics
• Point the projector away from the house or
terrace, so as not to create an excessively
bright illumination.
• The projector should not be positioned more
than 30 cm under the coping, as measured from
the centre of the bulb.
• The niche of the projector has a 3/4’’ outlet.
• Seal the outlet and the flexible conduit in
accordance with normal working practice at the
connection box.
• 15 W - 12V/ Use a safety transformer with an
output greater than or equal to 100 VA at 12V
Liner masonry structure
• Seal the projector wall fitting (ref 3353) into the
masonry, taking the necessary steps to ensure
that you can subsequently apply finishing
rendering around the front panel.
• Screw the flexible conduit onto the niche of the
projector, ensuring that there is a waterproof
seal.
• Screw the entire assembly into the wall fitting,
ensuring that there is a waterproof seal.
• Fit the seal onto the front panel of the niche of
the projector.
• Fit the seal onto the projector’s niche flange.
• After installing the liner, secure the sealing
flange.
• Make a cut-out in the liner within the fixed part.
• Thread the projector’s lighting unit cable through
the flexible conduit up to the connection box (ref
3495EURO).
• Hold the lighting unit in front of the mounting,
and coil-up the cable; then clip the lighting unit
onto the niche.
• Roll-up the cable and put it in the connection
box and proceed with sealing the connection
box.
Liner panelling structure
• Cut a hole 110 mm wide in the panel.
• Install the projector’s niche from within the
basin. Fit the rear nut (ref 3492) in order to
maintain it in position.
• Proceed with sealing the liner, cable and flexible
conduit, and install the projector’s lighting unit,
in the same way as for the liner projector.
Masonry structure without liner
• Seal the wall fitting (ref 3352) into the masonry,
taking the necessary measures to ensure that
you can subsequently apply finishing rendering
or tiling around the front panel.
• Screw the projector’s niche into the wall fitting.
• Proceed with sealing the liner, cable and flexible
conduit, and install the projector’s lighting unit,
in the same way as for the liner projector.
30 cm
1B PRHX7010 2 RVB PRHX20LDRVB
1V PRHX7009 2 WHITE PRHX20LDW
1V
1B2
USE ONLY HAYWARD GENUINE REPLACEMENT PARTS
Page 4 of 5 LED Lights Rev. A
Connection box (REF 3495EURO) (not provided)
• Connect the projector’s flexible conduit to the 3/4’’ outlet located on the bottom of the connection box ensuring that there
is a waterproof seal.
• Use the connector blocks provided with the junction box to connect the spotlight to the power supply by twisting the wires
and ensuring that the terminal screws are well tightened.
Transformer power
The transformer to be used must have a secondary voltage of 12V(12.5Vdepending on the model). The power must
be suitable for the power of the spotlight(s) to be connected.
In all cases, the total power of the spotlights must be less than or equal to the power of the transformer.
Each spotlight requires individual protection. Protection must be provided for the transformer secondary winding using 2A
or 5A fuses or circuit breakers (see wiring diagram below).
230V230V
12V12V
L
N
Spotlight 1 Spotlight 1Spotlight 2
Example with 2
spotlights
Example with 1
spotlight
2A protection 2A protection
2A protection
Autres manuels pour Colorlogic II
1
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels Hayward Projecteur
Manuels Projecteur populaires d'autres marques
Panasonic
Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Manuel utilisateur
NEC
NEC NP600S EDU Manuel utilisateur
BenQ
BenQ SH753P Manuel utilisateur
Eiki
Eiki EK-623U series Manuel utilisateur
Epson
Epson PowerLite Pro Cinema 6020UB Manuel utilisateur
Epson
Epson PowerLite Home Cinema 705HD Manuel utilisateur
