Hathaway Allure BG5015 Manuel utilisateur

ALLURE 48-IN FOOSBALL TABLE

with TELESCOPIC SAFETY RODS

ASSEMBLY INSTRUCTIONS

Ver. 0521 BG5015

WARNING!

ATTENTION!

ADVERTENCIA!

CANCER AND

REPRODUCTIVE HARM

CANCER ETTROUBLES DE LA REPRODUCTION

Cancer

Dano Reproductivo

WWW.P65WARNINGS.CA.GOV

WARNING!

ATTENTION!

ADVERTENCIA!

CHOKING HAZARD

ITEM CONTAINS SMALL PARTS

NOT FOR CHILDREN UNDER 3 YEARS

R/SQUE D'ETOUFFEMENT! L'ARTICLE CONT/ENT DE PETITES

PIECES PAS POUR LES ENFANTS DE MO/NS DE 3 ANS

;PELl§RO DE ASFIXIA! EL AR[iCULO CONT/ENE PIE{AS

EQUENAS NO APTO PARA NINOS MENORES DE 3 ANOS

COMPLIANCE

CONFORM/TE

CONFORM/DAD

TSCA Title VI Compliant California 93120

Compliant for Formaldehyde Phase II

Conformite TSCA Title IV Californie 93120

Conforme for Formaldehyde Phase II

Cumpie con TSCA Tftulo VI California 93120

Cumple con formaldehido Fase II

CARE AND USE

This product is intended for

INDOOR

use only.

Do NOT drag the table when moving it, as this will damage the legs.

Thank you for purchasing this product.

We work around the clock and around the globe to ensure

that our products maintain the highest possible quality. However, in the rare case of issues during

assembly or use of this product, please contact our Consumer Hotline at

800-759-0977

for immediate

assistance before contacting your retailer. Please read the warranty information at the back of these

assembly instructions for further details.

IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS

IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.

Find a clean, level surface to begin the assembly of your game table. We recommend that two adults

work together to assemble this game. You may want to carefully cut or tear the four corners of the box

so that the bottom of the box can be used as your work surface.

Remove all of the contents from box and verify that you have all of the parts shown on the Parts

List before you begin assembly.

Note:

Some

parts may be pre-installed or pre-assembled.

3. Some figures or drawings may not look exactly like product.

When installing parts that have more than one screw or bolt, hand tighten all screws or bolts

in place before final tightening with screwdriver or wrench.

5. Electric screwdrivers may be helpful during assembly; however, please set a

low torque

and use

extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the

electric screwdriver's torque is set too high.

P15

P12

P10

P13

P1 P11P2 P14

P17

P18,P19,P20

P2 P4

P7 P8

P9 P6

P1 P7 P8

Illustrations Not to Scale

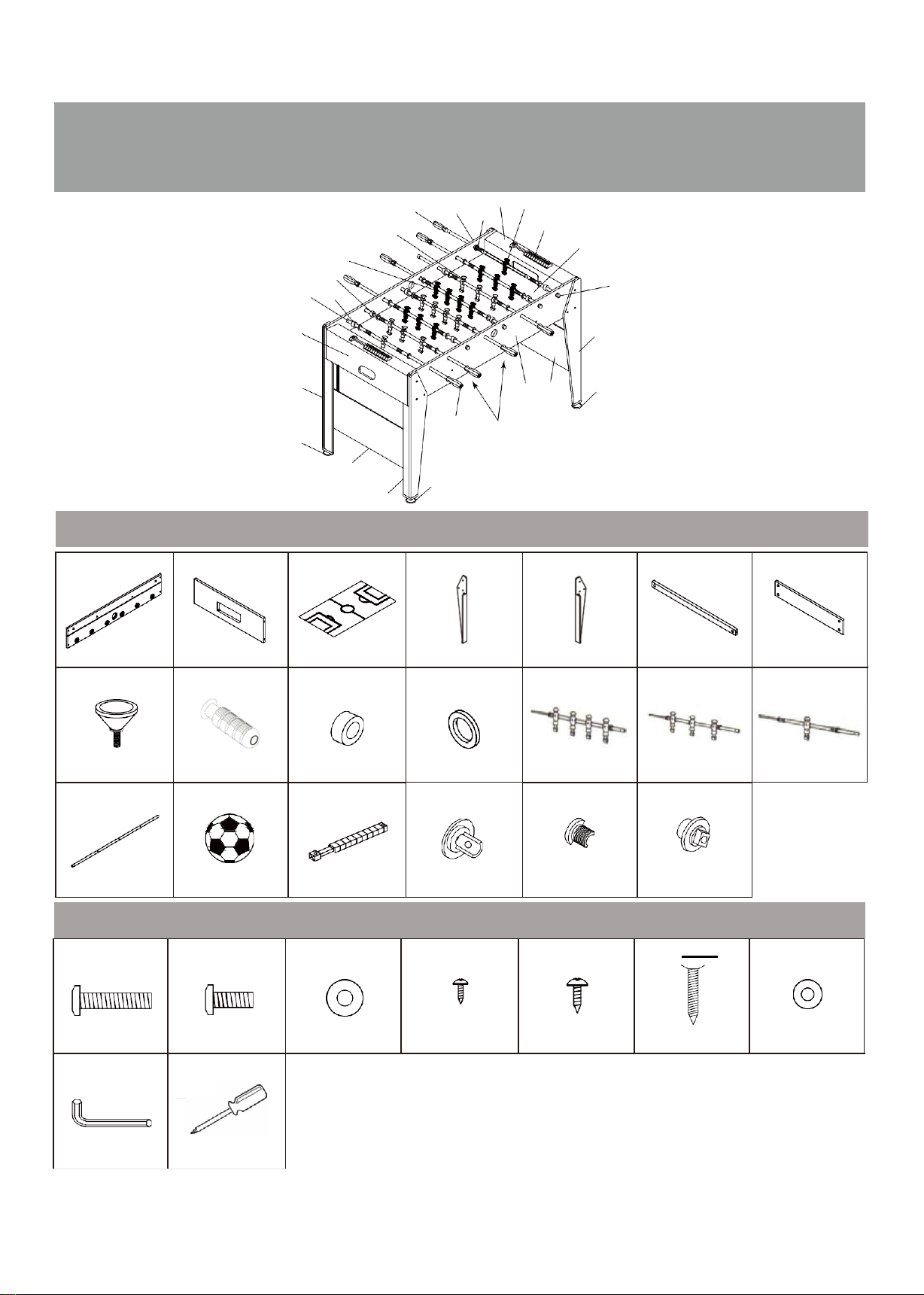

PARTS

P1 NGP7213

SIDE PANEL

P2 NGP7214

END PANEL

P3 NGP7215

PLAYFIELD

P4 NGP7216

RIGHT LEG

P5 NGP7217

LEFT LEG

P6 NGP7218

SUPPORT BRACE

P7 NGP7219

END LEG PANEL

P8 NGP50785

LEG LEVELER

P9 NGP5507

ROD HANDLE

P10 NGP5513

ROD BUMPER

P11 NGP55131

ROD WASHER

P12 NGP7220

4-PLAYER ROD

P13

NGP7221

3-PLAYER ROD

P14 NGP7222

1-PLAYER ROD

P15

NGP7223

P16

NGP5102

P17 NGP7224 P18

NG7225

P19 NGP7226

P20 NGP7227

PLAYER ROD

INSERT

SOCCER BALL

SLIDE SCORER

1/2” PLASTIC ROD

BOLT A

1/2” PLASTIC ROD

BOLT B

1/2” PLASTIC ROD

NUT

HARDWARE PACK - NGP7228

5/21 3

For replacement parts please call 800-759-0977.

ALLURE 48-IN FOOSBALL TABLE - BG5015

Parts List

H1 X8

1/4”x1-1/2” BOLT

H2 X4

1/4”x1” BOLT

H3 X12

1/4”x17mm

WASHER

H4 X8

T3.5x1/2” SCREW

H5 X4

T3.5x1-3/4” SCREW

H6 X4

F3.5x1-1/4” SCREW

H7 X8

1/4”x22mm

WASHER

H8 X1

ALLEN WRENCH

ADDITIONAL EQUIPMENT

REQUIRED:

PHILLIPS HEAD

SCREWDRIVER

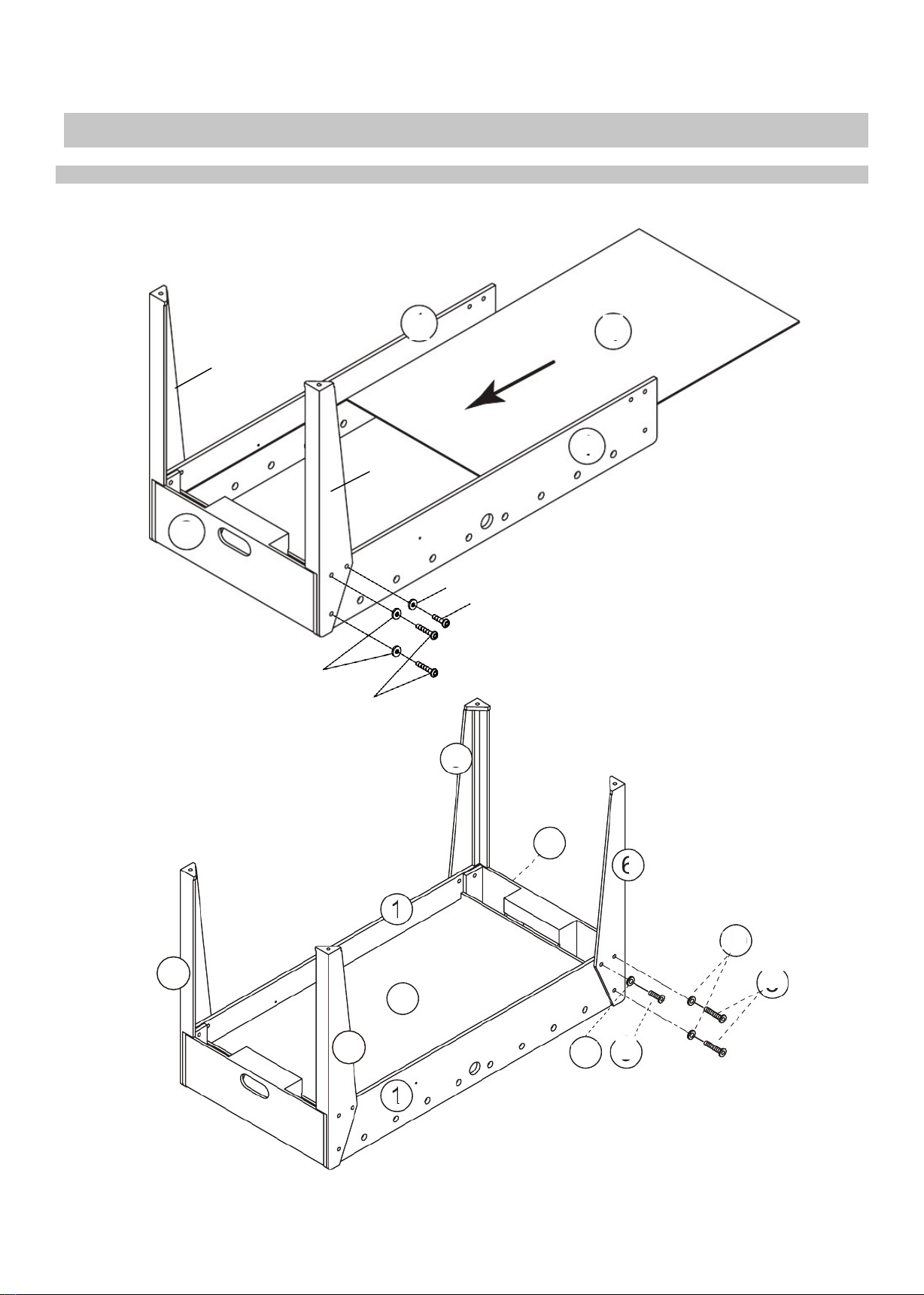

ASSEMBLY INSTRUCTIONS

Step 1

P1 P3

H3 H2

Step 2 H1

P4 H1

P5 H3 H2

ASSEMBLY INSTRUCTIONS (CONT.)

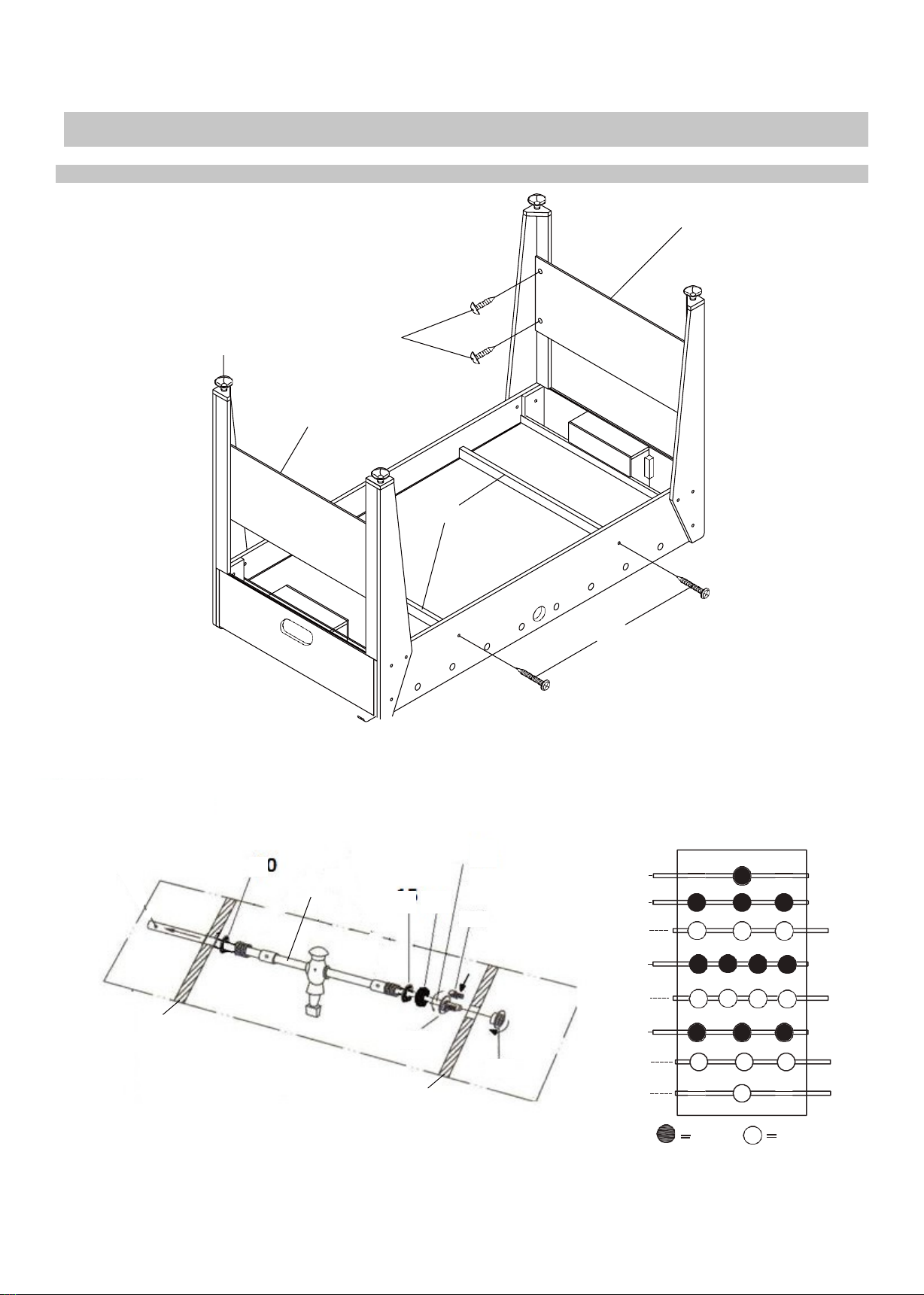

Step 3

Step 4

Installing Rods*

1. Place Rod Washer (P11) over end of handle side of Player Rod (P12, P13, P14), then insert rod end into appropriate

Side Panel (P1) hole (all same color team handles will be on same side of table) in order show on diagram below.

2. Insert Rod Insert (P15) into opposite end of rod while placing Washer (H7) and Rod Bumper (P10) onto insert as shown.

3. Attach end of Rod Insert (P15) to Side Panel (P1) by placing two pieces of Rod Bolt (P18, P19) together over end of

Rod Insert (P15) and inserting through side panel hole and securing with Rod Nut (P20) by screwing onto Rod Bolt clockwise.

See page 6 for another illustration of this assembly.

P11

P14

P15

H7 P10

P20

*NOTE: You may choose either color for home or visitor teams.

All players on your team will face opponent’s goal

and all handles will be on same side of table.

HOME VISITOR

P18

P19

P14 P13 P13 P12 P12 P13P13P14

ASSEMBLY INSTRUCTIONS (CONT.)

Step 5 P9

P11

P17 H6

H7 P10

P15 P19 P18 P1 P20

180-DAY LIMITED WARRANTY

This product is warranted to the original purchaser to be free from defects in material or workmanship

for a period of 180 days from the date of the original retail purchase.

This warranty does not cover defects or damage due to improper installation, alteration, accident or

any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,

abuse or negligence will void this warranty. This warranty does not cover scratching or damage that

may result from normal usage.

This product is not intended for institutional or commercial use; the manufacturer does not assume

any liability for such use. Institutional or commercial use will void this warranty.

This warranty is nontransferable and is expressly limited to the repair or replacement of the defective

product. During the warranty period, the manufacturer shall repair or replace defective parts at no

cost to the purchaser. Shipping charges and insurance are not covered and are the responsibility of

the purchaser. Labor charges and related expenses for removal, installation or replacement of the

product or components are not covered under this warranty.

The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable

or obsolete.

The manufacturer shall not be liable for loss of use of the product or other consequential or incidental

costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of

injury resulting from the use of this product.

This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of

. Neither the manufac-

turer nor any of its representatives assumes any other liability in connection with this product.

All warranty claims must be made through the retailer where the product was originally

purchased. A purchase receipt or other proof of date of purchase will be required to process

all warranty claims. The model number and part numbers found within the assembly

instructions will be required when submitting any parts requests or warranty claims.

For further warranty information or inquiries, please call 800-759-0977

TABLE DE SOCCER ALLURE 1,22 m

AVEC TIGESDESÉCURITÉTELESCOPIQUES

INSTRUCTIONS D’ASSEMBLAGE

Ver. 0521 BG5015

AVERTISSEMENTS!

LIRE TOUTES LES INSTRUCTIONS D’ASSEMBLAGE ET LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT.

RISQUE D’ÉTOUFFEMENT – CERTAINS ÉLÉMENTS DU PRODUIT CONTIENNENT

DE PETITES PIÈCES - NE CONVIENT PAS À UN ENFANT DE MOINS DE TROIS ANS.

ENTRETIEN ET USAGE

1. Ce produit doit être utilisé À L’INTÉRIEUR seulement.

2. NE JAMAIS déplacer la table en la traînant, cela pourrait endommager les pieds.

MERCI!

Merci d’avoir acheté notre produit.

Nous travaillons 24 heures sur 24, partout dans le monde, à garantir

que nos produits sont de la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors

du montage ou de l'utilisation de ce produit, se il vous plaît communiquer avec notre service à la clientèle

800-759-0977

pour une aide immédiate avant de contacter votre revendeur. Pour obtenir de plus amples

renseignements, veuillez lire l'information relative à la garantie au verso de ce guide d’instructions.

INSTRUCTIONS D’ASSEMBLAGE

IMPORTANT! VEUILLEZ LIRE, EN ENTIER, TOUTES LES

INSTRUCTIONS AVANT D’ASSEMBLER VOTRE PRODUIT.

1.Trouver une surface propre et plane, pour commencer le montage de votre table de jeu. La table

s’assemble à l’envers pour être ensuite retournée sur ses pieds, une fois l’assemblage complété.

Cette table est lourde et nécessite au moins deux adultes forts pour la soulever et la retourner.

2. Retirez le contenu de la boîte, avant de commencer l’assemblage, assurez-vous d’avoir toutes

les pièces telles que listées et illustrées au tableau d’identiﬁcation. Avis : certaines pièces sont

préassemblées ou préinstallées.

ertaines

illustrations

dessins

peuvent

pas

ressembler

produit

que

vous

avez

acheté.

4. Quand vous ﬁxez en place une pièce avec plus d’une vis ou écrou, veuillez, en premier, les

visser à la main et terminer la ﬁxation avec un tournevis ou une clé.

5. Un tournevis électrique peut être utile lors del’assemblage, mais veuillez le régler à basse torque

et l’utiliser avec prudence; si la torque est trop élevée, la vis peut se défaire ou être trop serrée.

P15

P12

P10

P13

P1 P11 P2 P14

P17

P18,P19,P20

P2 P4

P7 P8

P9 P6

P1 P7 P8

illustrations non à l'échelle

P1 NGP7213

panneau latéral

P2 NGP7214

panneau

d’extrémité

P3 NGP7215

surface de jeu

P4 NGP7216

pied droit

P5 NGP7217

pied gauche

P6 NGP7218

traverse surface

de jeu

P7 NGP7219

jambe panneau

d'extrémité

P8 NGP50785

patin de

nivellement

P9 NGP5507

poignée de tige

P10 NGP5513

butoir de tige

P11 NGP55131

rondelle de tige

P12 NGP7220

tige 4 joueurs

P13

NGP7221

tige 3 joueurs

P14 NGP7222

tige 1 joueurs

P15 NGP7223

insert

de tige joueurs

P16 NGP5102

balle de soccer

P17 NGP7224

marqueur manuel

P18 NG7225

boulon de tige en

plastique A 1,27 cm

P19 NGP7226

boulon de tige en

plastique B 1,27 cm

P20 NGP7227

ecrou de tige en

plastique 1,27 cm

5/21 3

Pour commander une pièce de remplacement, veuillez téléphoner au 1 800 759-0977

Le sac de quincaillerie NGP7228 comprend

PIÈCES

TABLE DE SOCCER ALLURE 1,22 m - BG5015

Liste des pièces

boulon

(6,35mm x 3,81cm)

H2 X4

boulon

(6,35mm x 2,54cm)

X12

rondelle

(6,35mm x 17mm)

vis

(3,5mm x 12,7mm)

vis

(3,5mm x 44,45mm)

vis

(3,5mm x 31,75mm)

H7 X8

rondelle (6,35mm

x 22mm)

H8 X1 ÉQUIPEMENT

ADDITIONNEL REQUIS:

clé Allen

TOURNEVIS

CRUCIFORME

Table des matières

Langues :

Autres manuels Hathaway Jeu

Hathaway

Hathaway MONTECITO NG5021 Manuel utilisateur

Hathaway

Hathaway MONTECITO NG5022 Manuel utilisateur

Hathaway

Hathaway Warrior Manuel utilisateur

Hathaway

Hathaway SHARP SHOOTER NG1012T Manuel utilisateur

Hathaway

Hathaway NG2555 Manuel utilisateur

Hathaway

Hathaway EXCALIBUR BG5030 Manuel utilisateur

Hathaway

Hathaway PRO Series Manuel utilisateur

Hathaway

Hathaway BG50360 Manuel utilisateur

Hathaway

Hathaway Hustler BG2520PB Manuel utilisateur

Hathaway

Hathaway Maverick II BG50390 Manuel utilisateur

Hathaway

Hathaway NG1203 Manuel utilisateur

Hathaway

Hathaway FAIRMONT NG2574 Manuel utilisateur

Hathaway

Hathaway BRISTOL NG4023 Manuel utilisateur

Hathaway

Hathaway MONTE CARLO BG1136M Manuel utilisateur

Hathaway

Hathaway SHOOTOUT NG4031F Manuel utilisateur

Hathaway

Hathaway Renegade BG2404PG Manuel utilisateur

Hathaway

Hathaway NG2015 Manuel utilisateur

Hathaway

Hathaway NG1044 Manuel utilisateur

Hathaway

Hathaway NG2438H Manuel utilisateur

Hathaway

Hathaway BG2315P Manuel utilisateur

Hathaway

Hathaway EXCALIBUR Manuel utilisateur

Hathaway

Hathaway Jupiter BG50320 Manuel utilisateur

Hathaway

Hathaway NG5026 Manuel utilisateur

Hathaway

Hathaway NG2246BL Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur

Haba

Haba Dragon Diego Dart Manuel utilisateur
