Hans Grohe 16812 Guide de configuration

G A R A N T I E - P A S S

mit Montage- und Pflegeanleitung

avec la notice de montage et de l'entretien

with assembling and cleaning instructions

con instruzioni per l'installazione e la pulizia

con instrucciones para el montaje y el mantenimiento

met wenken voor het montage en onderhoud

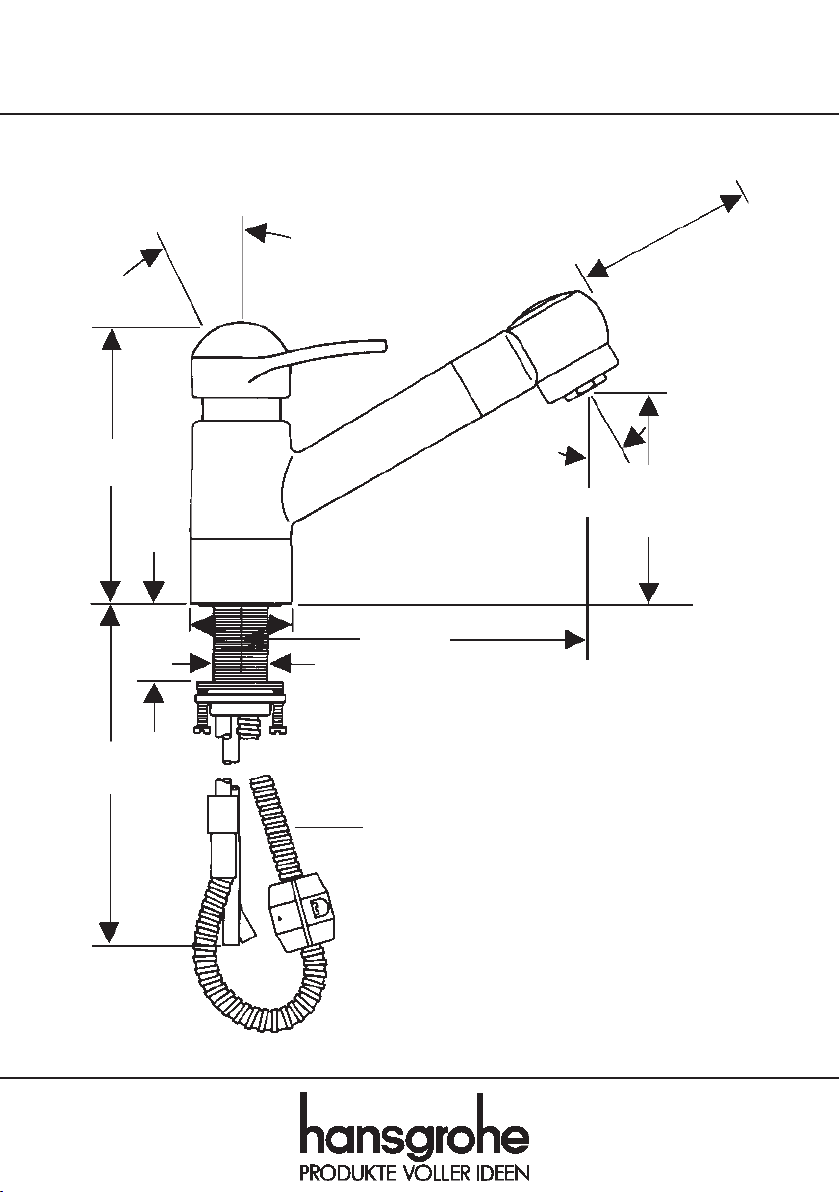

16812

168

26°

ca. 500

215

350

30°

135

1,25 m

Ø 32

Ø 58

max. 50

1.1

26°

XX = Farbcodierung

- chrom

03 chrom/blau

04 chrom/weiß

06 chrom/schwarz

44 braun

45 weiß

61 schwarz

88 edelmatt

XX = Couleurs

- chromé

03 chromé/bleu

04 chromé/blanc

06 chromé/noir

44 brun

45 blanc

61 noir

88 chromé mat

XX = Colors

- chrome plated

03 chrome/blue

04 chrome/white

06 chrome/black

44 brown

45 white

61 black

88 satin chrome

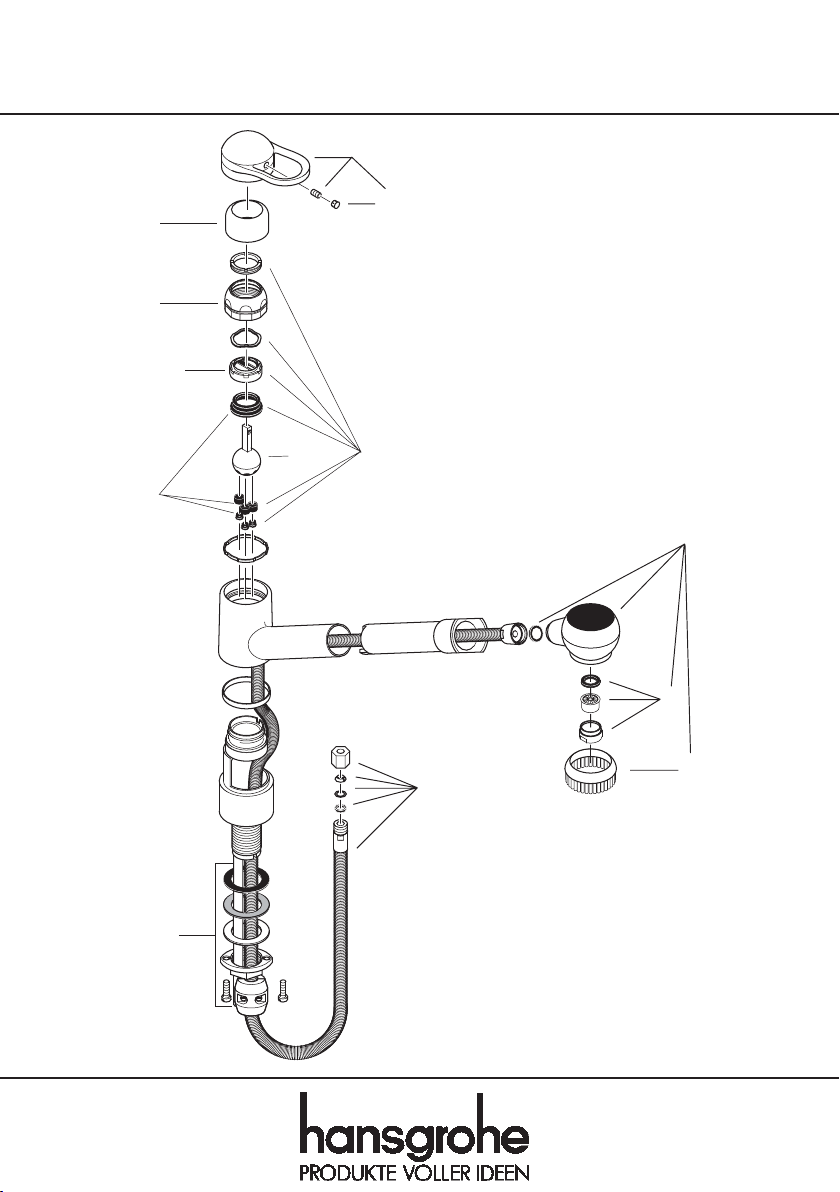

Serviceteile

Griff

Griffstopfen

Kappe

Mutter

Service Set drucklos

Manschettensatz drucklos

Steuerkugel drucklos

Schlauch

Faustbrause

Strahlformer kpl.

Bürstenring

Schaftbefestigung kpl.

Schaftverlängerung 35 mm

1.1

Pièces détachées

étrier de commande

cache vis

capot sphérique

écrou à six pans

set de service

set des joints

sphère de commande

flexible

douchette poignée

diffuseur cpl.

bross

fixation cpl.

rallonge surépaisseur 35mm

1.1

16092XX

13919XX

13918

13953

13967

13966

96200

13892XX

94033

13894

13961

13898

Spare parts

handle

screw cover

flange

nut

service set

seals

mixer ball

hose

handspray

spray former cpl.

brush

fixation cpl.

fixation extension 35 mm

1.1

16092XX

13919XX

13918

13953

13967

13966

96200

13892XX

94033

13894

13961

13898

16092XX

13919XX

13918

13953

13967

13966

96200

13892XX

94033

13894

13961

13898

16092XX

13919XX

13918

13953

13967

13966

96200

13892XX

94033

13894

13961

13898

1.1

XX = Overflade

- crom

03 crom/blå

04 crom/hvid

06 crom/sort

44 mokka

45 hvid

61 sort

88 matcrom

Reservedeler

Bøjlegreb

Dækknap til greb

Dækskive

Møtrik

Service-sæt

Pakningssæt

Blandekugle

Slange

Dusjhode

Perlator kpl.

Børste

Festedel

Forlengelse

16092XX

13919XX

13918

13953

13967

13966

96200

13892XX

94033

13894

13961

13898

1.1

Repuestos

Mando

Tapón

Florón

Tuerca

Set de reparación

Set de juntas

Esfera de acero

Flexo

Cabezal extraible

Difusor completo

Cepillo

Fijación completa

Prolongación para el cuerpo 35 mm

XX = Colores

- cromado

03 cromado/azul

04 cromado/blanco

06 cromado/negro

44 marrón

45 blanco

61 negro

88 satinado

XX = Trattamento

- cromato

03 cromato/blu

04 cromato/bianco

06 cromato/nero

44 marrone

45 bianco

61 nero

88 satinato

16092XX

13919XX

13918

13953

13967

13966

96200

13892XX

94033

13894

13961

13898

1.1

Parti di ricambio

maniglia

tappino

cappuccio

ghiera

set di servizio

guarnizioni e mollette

sfera di miscelazione

flessibile

bocca erogazione estribile

diffusore del getto

spazzola

set di fissaggio compl.

prolunga per fissaggio 35 mm

Attenzione!

Introdurre il tubo strozzamento

nel canale di alimentazione

dell'acqua fredda secondo la

tabella.

Atención!

Introducir el tubo estrangulador

en la entrada de agua fría

según indicando en la tabla.

Bemærk!

Reduktionslangen føres ind i

koldtvandstilførselen efter

tabellen.

Achtung!

Drosselschlauch nach

Tabelle in den Kaltwasser-

zulauf einführen.

Attention!

Insert plastic hose according

to table into the cold water

supply pipe.

Attention!

Le tube en plastique servant

à réduire le débit doit être

impérativement placé dans

la tubulure d'arrivée d'eau

froide selon les indications

du tableau.

max. 5 mm

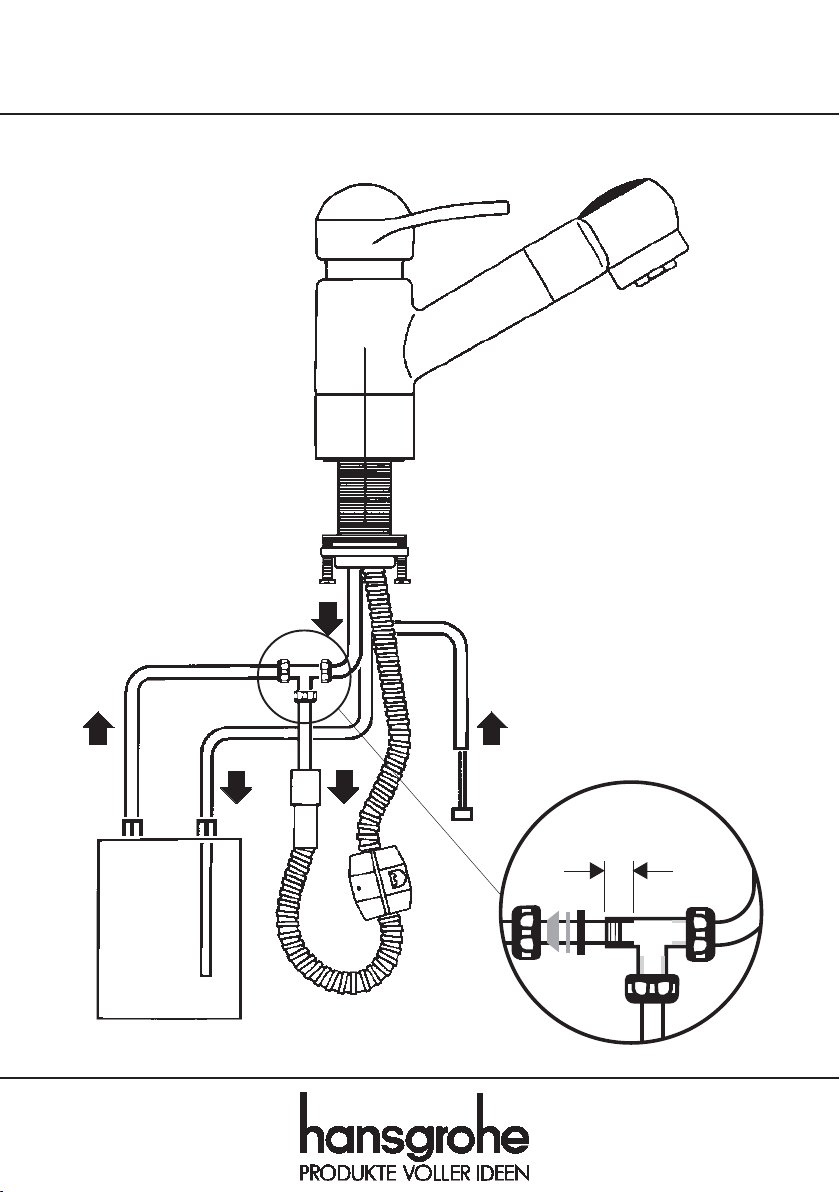

Montage

1 Zulaufleitungen fachgerecht durchspülen.

2 Armatur mit Gummizwischenlage einsetzen.

3 Gleitscheibe, Unterlagscheibe und Bundmutter über Gewindestutzen schieben und

Bundmutter von Hand andrehen. Schlitzschrauben festziehen.

4 Kunststoffschlauch falls notwendig gemäß Tabelle kürzen und in das kurze, blau

markierte Rohr bis zum Bund einschieben.

5 Kurzes, blau markiertes Rohr an den Kaltwasseranschluß anschließen.

Langes Rohr an den Speichereinlauf, kurzes Rohr an T-Stück gemäß Zeichnung

montieren.

6 Schlauch anschließen und Schlauchgewicht montieren.

Achtung!

Bei 5 Liter Geräten darf die Auslaufleistung am Mischer 5 l/min. nicht übersteigen.

Gegebenenfalls Wasserzufuhr am Eckventil drosseln.

Bedienung

Durch Anheben des Bügelgriffes wird der Mischer geöffnet.

Schwenkung nach links = warmes Wasser

Schwenkung nach rechts = kaltes Wasser

Die Faustbrause läßt sich ca 50 cm aus dem Auslauffutter herausziehen.

Beim Aufheizen des Wasserspeichers tritt am Auslauf Tropfwasser aus.

Wird der Strahlformer gewechselt, muß ein für diese Armatur zugelassener Strahlformer

verwendet werden.

1,5

4 5 6 7

Tabelle über die zu verwendenden Schlauchlängen

Geräteinhalt

Höchstmöglicher

Wasserdruck am

Verwendungsort

in bar

ohne

Schlauch

Schlauch auf

90 mm gekürzt

Schlauch auf

90 mm gekürzt

Schlauch

unverändert

8, 10 und 15 Liter bis 5 Liter

Schlauch unverändert,

Durchflußmenge am Eckventil einregulieren

1,5

4 5 6 7

Tableau indicatif de longueur du tube.

Contenance du l'appareil

Pression maximun

autorisée en bar au

point de puisage.

Sans tube

Avec longueur du

tube inchangée.

8, 10 et 15 litres Jusqu'à 5 litres

Tube raccourci à

90 mm

Tube raccourci à

90 mm

Avec longueur du tube inchangée, réglage de débit par

robinet d'équerre et d'arrêt.

Montage

1 Purger les conduites d'alimentation.

2 Placer le mitigeur avec le joint en caoutchouc sur le lavabo.

3 Placer dans l'ordre sous le lavabo le joint fibre, la rondelle métallique, et visser les 2

écrous sur les tiges filetés. Serrer au tournevis.

4 Raccourcir éventuellement selon les indications du tableau ci-dessous le tube platique

et l'enfoneer jusqu'a la butée dans la tubulure courte avec repère bleu.

5 Brancher le tuyau court marqué en bleu sur l'eau froide. Brancher le tuyau long sur le

chauffe-eau, le tube court à l'embranchement en forme de T selon croquis de

montage.

6 Brancher le flexible, remonter le contre-poids.

Attention!

Sur les chauffe-eau à contenance de 5 litres le débit ne doit pas dépasser 5l/min, dans

ce cas là, réduire le débit avec le robinet d'arrêt et d'équerre.

Utilisation

Poignée étrier levée: ouverture du mitigeur.

poignée étrier à gauche: eau chaude

poignée étrier à droite: eau froide

La douchette poignée sortant du bec orientable a un rayon d'action d'environ 50 cm.

Le mitigeur goutte lorsque le chauffe-eau monte en température.

1,5

4 5 6 7

Hose lengths to be used

storage tank volume

max. permissible

water pressure on

the spot

in bars

without hose hose to be short-

ened to 90 mm

hose unchanged

8, 10 and 15 liters up to 5 liters

hose to be short-

ened to 90 mm

hose unchanged,

reduce flow rate at the angle valve

Assembly

1 Flush through the supply pipes.

2 Place the mixer including the rubber sealing washer in position on the sink.

3 Slip the slide washer, washer and collar nut over the threaded base and tighten the

collar nut by hand. Tighten screws.

4 If necessary, shorten plastic hose according to the table and insert it up to the collar

into the shorter blue marked copper pipe.

5 Connect the shorter, blue marked supply pipe to the angle valve.

Connect the longer pipe to the storage tank and the short one to the T-fitting (see

drawing).

6 Connect the hose and mount the hose weight.

Attention!

With water heaters of 5 liters the flow rate at the mixer should not exceed 5 l/min.

In this case the flow rate must be reduced at the angle valve.

Operation

The mixer is actuated by lifting the lever head. Swivel to the left = hot water,

swivel to the right = cold water.

The handspray can be drawn approx. 50 cm out of the arm lining.

When the storage tank is being heated, the spout will drip.

When changing the spray former, it is imperative to use one made for this type of mixer.

1,5

4 5 6 7

Tabella sulle lunghezze da usare per i flessibili

Contenuto degli apparecchi

Pressione massima

d'acqua nel luogo

di impiego

bar

Senza flessibile Flessibile accorciato

sino a 90 mm

Flessibile invariato

8, 10 e 15 litri sino a 5 litri

Flessibile invariato,

regolare la portada dal rubinetto d'arresto.

Flessibile accorciato

sino a 90 mm

Montaggio

1 Lavare bene le tubazioni di alimentazione.

2 Introdurre il rubinetto con spessore in gomma.

3 Spingere la rosetta scorrevole, la rosetta di appoggio e il dado con spallamento

sopra il tronchetto filettato ed avvitare a mano il dado con spallamento. Avvitare

bene le viti con intaglio.

4 Se necessario, tagliare il flessibile in plastica secondo la tabella e introdurlo sino

allo spallamento nel tubo corto contrassegnato in blu, che viene collegato all'acqua

fredda.

5 Collegare il tubo corto contrassegnato in blu al collegamento per l'acqua fredda.

Montare il tubo lungo all'entrata del serbatoio, il tubo corto al raccordo a T secondo

il disegno.

6 Collegare il flessibile e montare la massa del flessibile.

Attenzione!

Nel caso di apparecchi da 5 litri l'erogazione del miscelatore non deve superare i

5 l/min. Eventualmente strozzare l'alimentazione d'acqua del rubinetto a squadra.

Uso

Sollevando la maniglia a forma di staffa si apre il miscelatore.

Rotazione verso sinistra = acqua calda, verso destra = acqua fredda.

La doccetta a mano si può estrarre dal rivestimento dell'uscita di circa 50 cm.

Durante il riscaldamento del serbatoio d'acqua all'uscita si ha uno stillicidio.

Se si cambia il rompigetto, per questo rubinetto deve venir usato un rompigetto idoneo.

Table des matières

Autres manuels Hans Grohe Équipements de cuisine et de salle de bain

Hans Grohe

Hans Grohe Focus E Manuel

Hans Grohe

Hans Grohe Axor Citterio 39835 1 Series Manuel utilisateur

Hans Grohe

Hans Grohe Vivenis 75420 Series Manuel

Hans Grohe

Hans Grohe Focus E2 31926000 Manuel

Hans Grohe

Hans Grohe Metris 31101 1 Series Mode d’emploi

Hans Grohe

Hans Grohe Raindance E Showerpipe Manuel

Hans Grohe

Hans Grohe Metris 320 2jet 14820 Series Manuel

Hans Grohe

Hans Grohe Talis S 72417000 Manuel

Hans Grohe

Hans Grohe Logis 71133010 Manuel

Hans Grohe

Hans Grohe AXOR Citterio M 34113000 Manuel

Hans Grohe

Hans Grohe AXOR Citterio 39835000 Manuel

Hans Grohe

Hans Grohe Axor One 45723000 Manuel

Hans Grohe

Hans Grohe Axor Montreux 16544 Series Manuel utilisateur

Hans Grohe

Hans Grohe Talis C Manuel utilisateur

Hans Grohe

Hans Grohe Locarno 04817 0 Series Mode d’emploi

Hans Grohe

Hans Grohe Croma 100 Vario / Unica'C Set Manuel

Hans Grohe

Hans Grohe Raindance C Series Manuel

Hans Grohe

Hans Grohe Focus 31741180 Manuel utilisateur

Hans Grohe

Hans Grohe Metris S 31102000 Manuel utilisateur

Hans Grohe

Hans Grohe Metris 230 31087008 Manuel utilisateur

Hans Grohe

Hans Grohe Talis M52 260 1jet Talis M52 260 1jet Manuel

Hans Grohe

Hans Grohe Axor UNO Manuel

Hans Grohe

Hans Grohe Raindance Lift Manuel

Hans Grohe

Hans Grohe Metris S Manuel utilisateur

Manuels Équipements de cuisine et de salle de bain populaires d'autres marques

Grohe

Grohe BRIDGEFORD 33 870 Manuel utilisateur

Gröne

Gröne Zedra 32 555 Manuel utilisateur

Transform

Transform QL045 Manuel utilisateur

Sanela

Sanela SLU 09PTB Manuel utilisateur

Glacier bay

Glacier bay FP4A0052BNV Instructions de montage

Lefroy Brooks

Lefroy Brooks C1-1400 Instructions de montage

Grohe

Grohe Rapido E Manuel utilisateur

Danze

Danze D302455 Manuel utilisateur

Waterworks

Waterworks CEKM30 Feuille d'instructions

Helvex

Helvex Omega TV-298 Manuel utilisateur

Tribata.

Tribata. GEORGIAN G5393 Manuel utilisateur

Alpha Bidet

Alpha Bidet Alpha One Manuel utilisateur

InSinkErator

InSinkErator H/HC3300 Manuel d'installation

Clou

Clou Xo type 1 Manuel utilisateur

Kohler

Kohler Contra 26448T-4 Manuel utilisateur

Grohe

Grohe Bridgeford 20 158 Manuel utilisateur

Wickes

Wickes MONO SINK MIXER Manuel utilisateur

Grohe

Grohe ALLURE Manuel utilisateur
