Hans Grohe Raindance Rainfall Manuel utilisateur

Raindance Rainfall

28411000 / 28411400

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d'emploi / Instructions de montage 3

EN Instructions for use / assembly instructions 4

IT Istruzioni per l'uso / Istruzioni per Installazione 5

ES Modo de empleo / Instrucciones de montaje 6

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 10

CS Návod k použití / Montážní návod 11

SK Návod na použitie / Montážny návod 12

ZH 用户手册 / 组装说明 13

RU Руководство пользователя / Инструкция по монтажу 14

HU Használati útmutató / Szerelési útmutató 15

FI Käyttöohje / Asennusohje 16

SV Bruksanvisning / Monteringsanvisning 17

LT Vartotojo instrukcija / Montavimo instrukcijos 18

HR Upute za uporabu / Uputstva za instalaciju 19

TR Kullanım kılavuzu / Montaj kılavuzu 20

RO Manual de utilizare / Instrucţiuni de montare 21

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22

SL Navodilo za uporabo / Navodila za montažo 23

ET Kasutusjuhend / Paigaldusjuhend 24

LV Lietošanas pamācība / Montāžas instrukcija 25

SR Uputstvo za upotrebu / Uputstvo za montažu 26

NO Bruksanvisning / Montasjeveiledning 27

BG Инструкция за употреба / Инструкция за употреба 28

SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29

AR  30

Quattro

Trio

> 50 l/min

Raindrain

Deutsch

Montage siehe Seite 44

U Sicherheitshinweise

UBei der Montage müssen zur Vermeidung von Quetsch- und Schnittver-

letzungen Handschuhe getragen werden.

UDer Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er

darf nicht mit weiteren Gegenständen belastet werden!

UKinder, sowie Erwachsene mit körperlichen, geistigen und / oder sen-

sorischen Einschränkungen dürfen nicht unbeaufsichtigt das Duschsy-

stem benutzen. Personen die unter Alkohol- oder Drogeneinﬂuss stehen,

dürfen das Duschsystem nicht benutzen.

UDer Kontakt der Brausestrahlen mit empﬁndlichen Körperstellen (z. B.

Augen) muss vermieden werden. Es muss ein ausreichender Abstand

zwischen Brause und Körper eingehalten werden.

UDas Duschsystem darf nur zur Bade-, Hygiene- und Körperreinigungs-

zwecke eingesetzt werden.

UGroße Druckunterschiede zwischen den Kalt- und Warmwasseran-

schlüssen müssen ausgeglichen werden.

Montagehinweise

• Die Leitungen und die Armatur müssen nach den gültigen Normen mon-

tiert, gespült und geprüft werden.

• Bei der Montage des Produktes durch qualiﬁziertes Fachpersonal ist

darauf zu achten, dass die Befestigungsﬂäche im gesamten Bereich der

Befestigung plan ist (keine vorstehenden Fugen oder Fliesenversatz), der

Wandaufbau für eine Montage des Produktes geeignet ist und keine

Schwachstellen aufweist.

• Die Schmutzfangsiebe müssen eingebaut werden, um Schmutzein-

spülungen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen

können die Funktion beeinträchtigen und/oder zu Beschädigungen

an Funktionsteilen der Armatur führen, für hieraus ergebende Schäden

haftet Hansgrohe nicht.

• Dieses Produkt kann nicht in Verbindung mit hydraulisch und thermisch

gesteuerten Durchlauferhitzern eingesetzt werden.

Technische Daten

Betriebsdruck: max. 0,6 MPa

Empfohlener Betriebsdruck: 0,2 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 60°C

Empfohlene Heißwassertemperatur: 42°C

Thermische Desinfektion: max. 70°C / 4 min

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

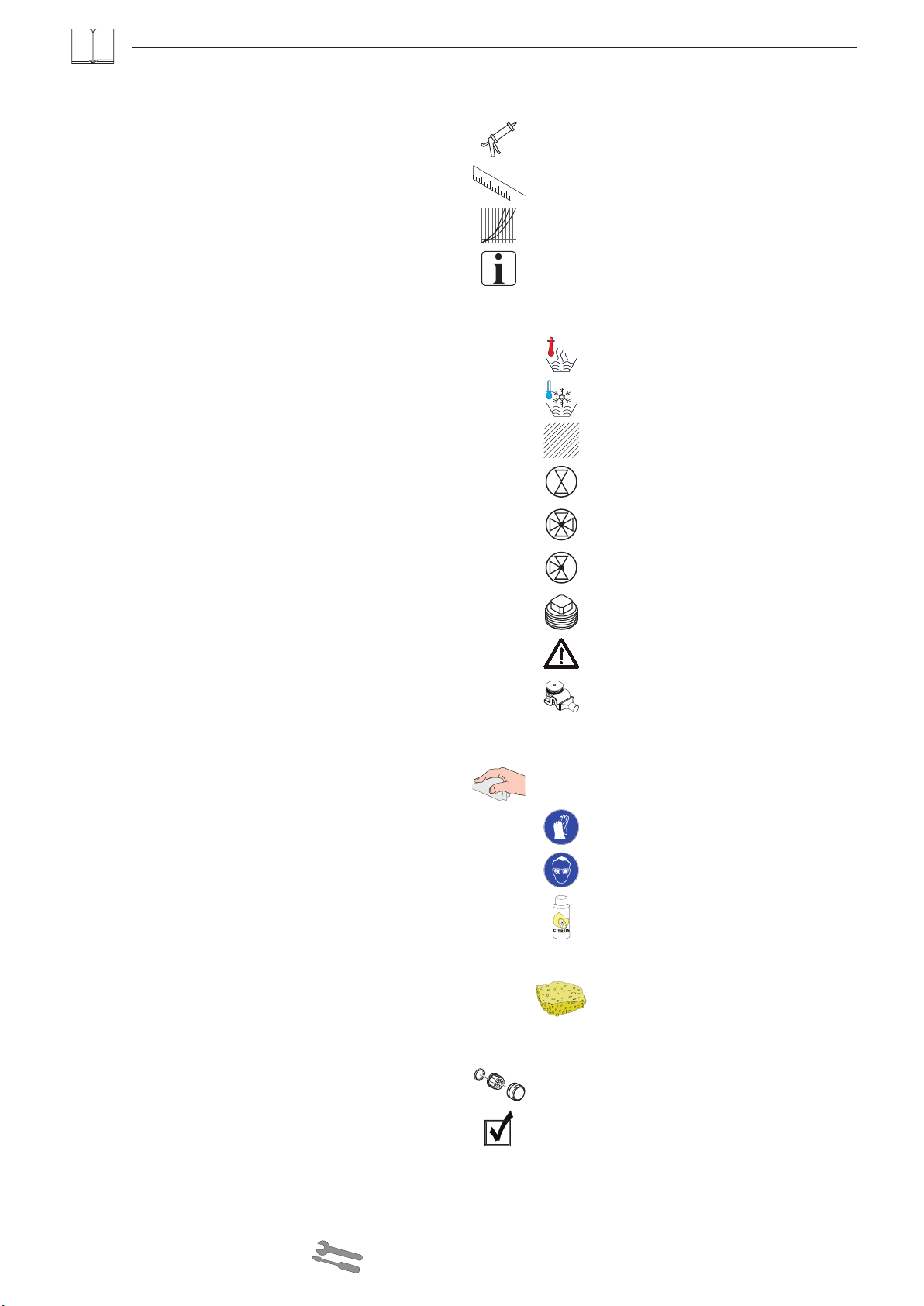

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

Reinigung (siehe Seite 46)

Prüfzeichen (siehe Seite 48)

Maße (siehe Seite 31)

Durchflussdiagramm (siehe Seite 32 - 43)

Serviceteile (siehe Seite 48)

Montagebeispiele (siehe Seite 32 - 43)

Mitte Duschwanne

Warmwasser

Kaltwasser

In diesem Bereich ist eine Wandverstärkung

notwendig.

Unterputz-Ventil

Quattro Vierwegeumstellung

Trio Universal Absperr- und Umstellventil

Der nicht benötigte Abgang muss mit einem Blind-

stopfen abgedichtet werden.

Schutzhandschuhe tragen

Augenschutz tragen

Naturschwamm

Entkalker (zitronensäurebasis)

Augen- und Hautkontakt vermeiden. Falls das

Produkt in die Augen gelangt, diese gründlich mit

Wasser ausspülen.

Die Ablauﬂeistung muss mehr als 50 l/min betra-

gen.

Ablauf

Quattro

Trio

> 50 l/min

Raindrain

Français

Montage voir page 44

U Consignes de sécurité

ULors du montage, porter des gants de protection pour éviter toute

blessure par écrasement ou coupure.

ULe bras de la douchette n’est conçu que pour tenir la douchette et ne

doit pas servir à la suspension d’autres objets !

UIl est interdit aux enfants ainsi qu’aux adultes ayant des insuﬃsantes

physiques, psychiques et/ou motoriques d’utiliser la douche sans

surveillance. De même, il est interdit à des personnes sous inﬂuence

d’alcool ou de drogues d’utiliser la douche.

UÉviter le contact du jet de la douchette avec les parties sensibles du

corps (telles par ex. que les yeux). Veiller à respecter un écart suﬃsant

entre la douchette et le corps

ULe système de douche ne doit servir qu’à se laver et à assurer l’hygiène

corporelle.

UIl est conseillé d’équilibrer les pressions de l’eau chaude et froide.

Instructions pour le montage

• Les conduites et la robinetterie doivent être montés, rincés et contrôlés

selon les normes en vigueur.

• Lors du montage de ce produit par du personnel qualiﬁé, veiller à ce

que la surface de ﬁxation soit bien plane dans toute la zone de ﬁxation

(pas de dépassement de joints ou de déport de carreaux), à ce que le

mur se prête au montage du produit et ne présente aucun point fragile.

• Les tamis doivent être mis en place pour éviter aux saletés de s’inﬁltrer

dans le réseau de conduites. Les saletés peuvent porter préjudice au

fonctionnement et/ou provoquer des endommagements au niveau des

éléments fonctionnels de la robinetterie. En cas de dommages en résul-

tant, la responsabilité de Hansgrohe ne pourra pas être mise en cause.

• Les mitigeurs Hansgrohe ne doivent pas être utilisées avec des chauﬀe-

eau instantanné à commande hydraulique ou thermique.

Informations techniques

Pression de service autorisée: max. 0,6 MPa

Pression de service conseillée: 0,2 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Température d’eau chaude: max. 60°C

Température recommandée: 42°C

Désinfection thermique: max. 70°C / 4 min

Le produit est exclusivement conçu pour de l’eau potable!

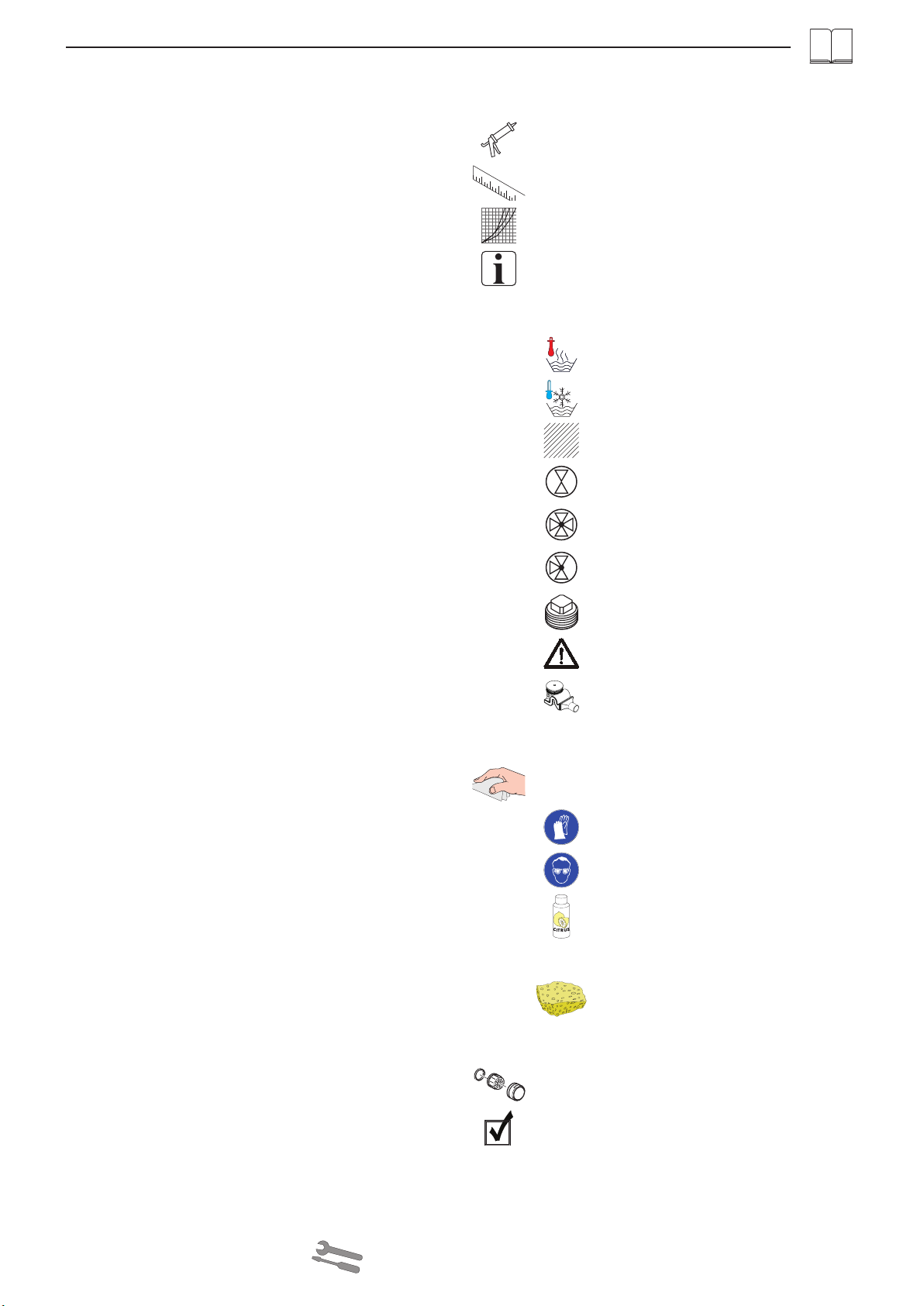

Description du symbole

Ne pas utiliser de silicone contenant de l’acide acétique!

Nettoyage (voir page 46)

Classification acoustique et débit (voir pages

48)

Dimensions (voir page 31)

Diagramme du débit (voir page 32 - 43)

Pièces détachées (voir pages 48)

Exemples de montage (voir pages 32 - 43)

Centre cuvette de douche

Eau chaude

Eau froide

Le mur n’a pas besoin d’être renforcé à cet endroit

Robinet d’arrêt encastré

Quattro inverseur quatre voies

Trio Robinet d’arrêt avec inverseur

La sortie non utilisée doit être condamnée avec un

bouchon laiton.

Protection obligatoire des mains

Protection obligatoire de la vue

éponge naturelle

Détartrant (À base d’acide citrique)

Éviter tout contact avec les yeux et la peau. Si le

produit saute aux yeux, rincer ces derniers à l’eau

abondante

Le débit de vidage doit être supérieur à 50 l/min.

Vidage

Quattro

Trio

> 50 l/min

Raindrain

English

Assembly see page 44

U Safety Notes

UGloves should be worn during installation to prevent crushing and

cutting injuries.

UThe arm of the shower head is intended only to hold the shower head.

Do not load it down with other objects!

UChildren as well as adults with physical, mental and/or sensoric im-

pairments must not use this shower system without proper supervision.

Persons under the inﬂuence of alcohol or drugs are prohibited from

using this shower system.

UDo not allow the streams of the shower touch sensitive body parts (such

as your eyes). An adequate distance must be kept between the shower

and you.

UThe shower system may only be used for bathing, hygienic and body

cleansing purposes.

UThe hot and cold supplies must be of equal pressures.

Installation Instructions

• The pipes and the ﬁxture must be installed, ﬂushed and tested as per the

applicable standards.

• During installation of the product by qualiﬁed trained personnel, make

sure that the entire fastening surface is even and smooth (no protruding

seams or tile oﬀset), that the ﬁnish of the wall is suitable to apply the

product and has no weak points.

• The mesh washers must be installed to protect against incoming dirt by

pipework. Incoming dirt can impair the function and/or lead to damages

on functional parts of the ﬁxture; Hansgrohe will not be held liable for

resulting damages.

• This mixer cannot be used in conjunction with hydraulically, electronically

or thermally controlled instantaneous heaters.

Technical Data

Operating pressure: max. 0,6 MPa

Recommended operating pressure: 0,2 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 60°C

Recommended hot water temp.: 42°C

Thermal disinfection: max. 70°C / 4 min

The product is exclusively designed for drinking water!

Symbol description

Do not use silicone containing acetic acid!

Cleaning (see page 46)

Test certificate (see page 48)

Dimensions (see page 31)

Flow diagram (see page 32 - 43)

Spare parts (see page 48)

Installation example (see page 32 - 43)

Center shower tub

Warm water

Cold water

The wall must be reinforced in this area.

Shut oﬀ valve

Quattro 4-Way Diverter Valve

Trio 2-Way Diverter Valve with integrated Shut-oﬀ

valve

Plug the unused outlet.

Safety gloves must be worn

Eye protection must be worn

natural sponge

Decalcifier (Citric acid base)

Avoid contact with eyes and skin. If this product

contacts your eyes, rinse thorougly with water.

The waste drain performance must be more than

50 l/min.

Waste

Quattro

Trio

> 50 l/min

Raindrain

Italiano

Montaggio vedi pagg. 44

U Indicazioni sulla sicurezza

UDurante il montaggio, per pevitare ferite da schiacciamento e da taglio

bisogna indossare guanti protettivi.

UIl braccio del soﬃone della doccia è progettato per sostenere solo

quest’ultimo, non va sovraccaricato con altri oggetti!

UI bambini e gli adulti aﬀetti da menomazioni ﬁsiche, psichiche e/osen-

soriali devono utilizzare il sistema della doccia solo sotto la supervisio-

ne di unaa persona responsabile.

UBisogna evitare il contatto fra il getto della doccia e parti del corpo

delicate (ad es. gli occhi). Fra il soﬃone ed il corpo va mantenuta una

distanza suﬃciente.

UIl sistema doccia deve essere utilizzato esclusivamente per l’giene del

corpo.

UAttenzione! Compensare le diﬀerenze di pressione tra i collegamenti

dell’acqua fredda e dell’acqua calda.

Istruzioni per il montaggio

• Montare, lavare e controllare tubature e rubinetteria rispettando le

norme correnti.

• Per il montaggio del prodotto da personale specializzato qualiﬁcato

bisogna fare attenzione, che la superﬁcie di ﬁssaggio, in tutto il campo

di ﬁssaggio, sia piana (nessuna giunzione sporgente o sfalsamento

di piastrella), la costruzione della parete sia adatta al montaggio del

prodotto e che non presenti alcun punto debole.

• E’ necessario montare i ﬁltri per la raccolta della sporcizia per evitare

che eventuali impurità provenienti dalla rete delle tubazioni causino

danni. Queste possono infatti compromettere le funzioni e/o causare

danni a parti funzionali della rubinetteria. La Hansgrohe non risponde di

danni da ciò causati.

• I miscelatori non sono compatibili con le caldaie istantanee.

Dati tecnici

Pressione d’uso: max. 0,6 MPa

Pressione d’uso consigliata: 0,2 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell’acqua calda: max. 60°C

Temp. dell’acqua calda consigliata: 42°C

Disinfezione termica: max. 70°C / 4 min

Il prodotto è concepito esclusivamente per acqua potabile!

Descrizione simbolo

Non utilizzare silicone contenente acido acetico!

Pulitura (vedi pagg. 46)

Segno di verifica (vedi pagg. 48)

Ingombri (vedi pagg. 31)

Diagramma flusso (vedi pagg. 32 - 43)

Parti di ricambio (vedi pagg. 48)

Esempio di installazione (vedi pagg. 32 - 43)

Centro piatto doccia

Acqua calda

Acqua fredda

In questa zona è necessario un rinforzo della

parete.

Rubinetto di arresto

Quattro Valvola a quattro vie

Trio arresto/deviatore

Chiudere con un tappo l’uscita non utilizzata.

Indossare guanti di protezione

Indossare la protezione per gli occhi

spugna naturale

Decalcificatore (a base di acido citrico)

Evitare il contatto con gli occhi e la pelle. Nel

caso il prodotto penetra negli occhi, sciacquarlo

accuratamente con acqua.

La portata di scarico deve esere superiore a 50

l/min.

Scarico

Quattro

Trio

> 50 l/min

Raindrain

Español

Montaje ver página 44

U Indicaciones de seguridad

UDurante el montaje deben utilizarse guantes para evitar heridas por

aplastamiento o corte.

UEl brazo del pulverizador de ducha solo está previsto para soportar el

pulverizador de ducha !no debe cargarse con otros objetos!

UNiños, así como adultos con limitaciones corporales, mentales y/o

sensoriales no deben utilizar el sistema de duchas sin vigilancia. Perso-

nas que se encuentran bajo el efecto de alcohol o drogas, no deben

utilizar el sistema de duchas.

UDebe evitarse el contacto del chorro del pulverizador con partes

sensibles del cuerpo (por ej. ojos). Debe mantenerse una distancia

suﬁciente entre pulverizador y cuerpo.

UEl sistema de ducha solo debe ser utilizado para ﬁnes de baño, higie-

ne y limpieza corporal.

UGrandes diferencias de presión en servicio entre agua fría y agua

caliente deben equilibrarse.

Indicaciones para el montaje

• Los conductos y la grifería deben montarse, lavarse y comprobarse

según las normas vigentes.

• Durante el montaje del producto, mediante personal especializado,

se debe asegurar de que la superﬁcie de sujeción en todo el área de

la ﬁjación sea plana (sin fugas o azulejos que sobresalgan), que la

estructura del muro sea adecuada para el montaje del producto y que

no presente puntos débiles.

• Los tamices recogelodos deben ser instalados para evitar las partículas

de suciedad procedentes de las tuberías. Inﬁltraciones de suciedad

pueden deteriorar el funcionamiento y/o pueden causar daños en los

componentes de las válvulas que no están cubiertos por la garantía de

Hansgrohe.

• Los mezcladores no pueden usarse con calentadores instantaneos man-

dados hidraulicamente o térmicamente.

Datos técnicos

Presión en servicio: max. 0,6 MPa

Presión recomendada en servicio: 0,2 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 60°C

Temp. recomendada del agua caliente: 42°C

Desinfección térmica: max. 70°C / 4 min

El producto ha sido concebido exclusivamente para agua potable.

Descripción de símbolos

No utilizar silicona que contiene ácido acético!

Limpiar (ver página 46)

Marca de verificación (ver página 48)

Dimensiones (ver página 31)

Diagrama de circulación (ver página 32 - 43)

Repuestos (ver página 48)

Ejemplos de montaje (ver página 32 - 43)

Centro la plato de ducha

Agua caliente

Agua fría

En este sector es necesario un refuerzo del muro.

Llave de paso

Quattro válvula de 4 vías

Trio llave de paso y distribuidor

La salida que no se utiliza debe ser tapada.

Proteccíon obligatoria de la vista

Protección obligatoria de las manos

Esponja natural

Descalcificador (a base de ácido

cítrico)

Evitar el contacto con ojos y piel. En caso de que

el producto entre en contacto con los ojos, debe

lavarlos muy bien con agua.

El caudal de desagüe debe ser como mínimo de

50 l/min

Desagüe

Quattro

Trio

> 50 l/min

Raindrain

Nederlands

Montage zie blz. 44

U Veiligheidsinstructies

UBij de montage moeten ter voorkoming van knel- en snijwonden hand-

schoenen worden gedragen.

UDe arm van de hoofddouche is uitsluitend voor het vasthouden van de

hoofddouche bedoeld en mag niet met verdere voorwerpen worden

belast!

UKinderen en volwassenen met lichamelijke, geestelijke en/of senso-

rische beperkingen mogen het douchesysteem niet zonder toezicht

gebruiken. Personen onder invloed van alcohol of drugs mogen het

douchesysteem niet gebruiken.

UHet contact van de douchestraal met gevoelige lichaamsdelen (bijv.

ogen) moet worden voorkomen. Er moet voldoende afstand tussen

douche en lichaam aangehouden worden.

UHet douchesysteem mag alleen voor het wassen, hygiënische doelein-

den en voor de lichaamreiniging worden gebruikt.

UGrote drukverschillen tussen de kouden warm wateraansluitingen

dienen vermeden te worden.

Montage-instructies

• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontro-

leerd worden volgens de geldige normen.

• Bij de montage van het product door gekwaliﬁceerd vakpersoneel moet

erop gelet worden dat het montagevlak in het volledige bereik van de

bevestiging vlak is (geen uitstekende voegen of verspringende tegels),

dat de wand geschikt is voor de montage van het product en geen

zwakke plaatsen vertoont.

• De vuilzeefjes moeten ingebouwd worden om te vermijden dat vuil uit

het leidingwater meekomt. Vuil uit de leidingen kan de werking negatief

beïnvloeden en/of de armatuur beschadigen. Voor daaruit resulterende

schade is Hansgrohe niet aansprakelijk.

• Hansgrohe kranen mogen niet in verbinding met hydraulische en ther-

misch gestuurde geisers geplaatst worden.

Technische gegevens

Werkdruk: max. max. 0,6 MPa

Aanbevolen werkdruk: 0,2 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 60°C

Aanbevolen warm water temp.: 42°C

Thermische desinfectie: max. 70°C / 4 min

Het product is uitsluitend ontworpen voor drinkwater!

Symboolbeschrijving

Gebruik geen zuurhoudende silicone!

Reinigen (zie blz. 46)

Keurmerk (zie blz. 48)

Maten (zie blz. 31)

Doorstroomdiagram (zie blz. 32 - 43)

Service onderdelen (zie blz. 48)

Montagevoorbeelden (zie blz. 32 - 43)

Midden Douchebak

Warm water

Koud water

In dit bereik is een wandversterking noodzakelijk.

Inbouwstopkraan

Quattro 4-weg omstelkraan

Trio stop- en omstelkraan

De niet benodigde uitgang moet met een blindstop

worden afgedicht.

Veiligheidshandschoenen verplicht

Oogbescherming verplicht

Natuurzwam

Ontkalker (citroenzuurbasis)

Contact met huid en ogen vermijden. Indien het

product in de ogen terecht komt, moet het grondig

met water uitgespoeld worden.

De afvoercapaciteit moet meer dan 50 l/min

bedragen.

Afvoer

Quattro

Trio

> 50 l/min

Raindrain

Dansk

Montering se s. 44

U Sikkerhedsanvisninger

UVed monteringen skal der bruges handsker for at undgå kvæstelser og

snitsår.

UStangen til hovedbruseren er kun beregnet til at holde hovedbruseren.

Den må ikke belastes med andre genstande!

UBørn som også voksne med fysiske, mentale og / eller sensoriske

begrænsninger må ikke bruge brusersystemet uden opsyn. Personer

som er under indﬂydelse af alkohol eller narkotika må ikke bruge

brusersystemet.

UBruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås.

Der skal være en tilstrækkelig afstand mellem bruseren og kroppen.

UBrusersystemet må kun bruges til bade-, hygiejne og rengøringsformål.

UStørre trykforskelle mellem koldt og varmt vand bør udjævnes.

Monteringsanvisninger

• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de

gældende standarder.

• Ved montering af produktet igennem kvaliﬁcerede fagfolk skal der

holdes øje med, at fastgørelsesoverﬂaden er plan i alle områder hvor

produktet monteres (ingen fremragende fuger eller ﬂiseforskydninger),

at væggene er velegnet til monteringen af produktet og ikke har svare

områder.

• Smudsfangssierne skal sættes i for at undgå snavs fra rørsystemet. Tilsmu-

dsningen kan påvirke funktionen og/eller føre til skader på armaturets

funktionskomponenter. Hansgrohe er ikke ansvarligt for heraf resulteren-

de skader.

• Hansgrohe armaturer kan ikke anvendes i forbindelse med hydraulisk og

termisk styrede vandvarmere.

Tekniske data

Driftstryk: max. 0,6 MPa

Anbefalet driftstryk: 0,2 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 60°C

Anbefalet varmtvandstemperatur: 42°C

Termisk desinfektion: max. 70°C / 4 min

Produktet er udelukkende beregnet til drikkevand!

Symbolbeskrivelse

Der må ikke benyttes eddikesyreholdig silikone!

Rengøring (se s. 46)

Godkendelse (se s. 48)

Målene (se s. 31)

Gennemstrømningsdiagram (se s. 32 - 43)

Reservedele (se s. 48)

Monteringseksempler (se s. 32 - 43)

Midt brusekar

Varmt vand

Kold vand

I dette område er en forstærkning af væggen

nødvendigt.

Afspæringsventil

Quattro 4-weg omstelkraan

Trio afspæringsventil og omskifter

Afgangen, der ikke benyttes, skal afproppes.

Beskyttelseshandsker påbudt

Øjenværn påbudt

Natursvamp

Afkalkningsmiddel (citronsyrebasis)

Undgå kontakt med øjne og huden. Skyl grundigt

med vand, hvis produktet kommer i øjnene.

Aﬂøbskapaciteten skal være mere end 50 l/min.

Aﬂøb

Quattro

Trio

> 50 l/min

Raindrain

Português

Montagem ver página 44

U Avisos de segurança

UDurante a montagem devem ser utilizadas luvas de protecção, de

modo a evitar ferimentos resultantes de entalamentos e de cortes.

UO braço do chuveiro foi concebido apenas para servir de apoio à ca-

beça do chuveiro, pelo que não pode ser sujeito a cargas de objectos

adicionais!

UCrianças e adultos com deﬁciências motoras, mentais e/ou sensoriais

não podem utilizar o sistema de duche sem monitorização. Pessoas

que estejam sob a inﬂuência de álcool ou drogas não podem utilizar

o sistema de duche.

UDeve-se evitar o contacto dos jactos de água com partes do corpo

sensíveis (p. ex. olhos). É necessário manter uma distância suﬁciente

entre o chuveiro e o corpo.

UO sistema de duche só pode ser utilizado para ﬁns de higiene pessoal.

UGrandes diferenças entre as pressões das águas quente e fria devem

ser compensadas.

Avisos de montagem

• As tubagens e a torneira têm que ser montadas, enxaguadas e veriﬁca-

das de acordo com as normas em vigor.

• Durante a montagem efectuada por técnicos qualiﬁcados deve ter-se em

atenção que a superfície de ﬁxação seja plana em toda a sua extensão

(sem juntas ou ladrilhos salientes), que a estrutura da parede seja

adequada para a montagem do produto e que não apresente pontos

fracos.

• Os colectores de sujidade/impurezas têm que ser montados, de modo

a evitar o enxaguamento de sujidade proveniente da rede de água. A

sujidade proveniente da rede pode inﬂuenciar o funcionamento e/ou

provocar danos nas peças funcionais do equipamento. A Hansgrohe

não se responsabiliza por danos daí resultantes.

• As misturadoras não são compatíveis com o uso de esquentadores

instantâneos hidráulicos, electrónicos ou térmicos.

Dados Técnicos

Pressão de funcionamento: max. 0,6 MPa

Pressão de func. recomendada: 0,2 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 60°C

Temp. água quente recomendada: 42°C

Desinfecção térmica: max. 70°C / 4 min

Este produto foi única e exclusivamente concebido para água potável!

Descrição do símbolo

Não utilizar silicone que contenha ácido acético!

Limpeza (ver página 46)

Marca de controlo (ver página 48)

Medidas (ver página 31)

Fluxograma (ver página 32 - 43)

Peças de substituição (ver página 48)

Exemplos de montagem (ver página 32 - 43)

Meio da base de duche

Água quente

Água fria

Nesta zona é necessário um reforço na parede.

Torneira de passagem

Quattro válvula de diversão de 4 vias

Trio universal inversor/válvula de corte

Tamponar a saída não utilizada.

Protecção obrigatória das mãos

Protecção obrigatória dos olhos

Esponja natural

Descalcificador (À base de ácido

cítrico)

Evitar contacto com os olhos e pele. Se o produto

entrar em contacto com os olhos deve lavar

abundantemente com água.

Capacidade de escoamento tem que ser superior

a 50 l/min.

Escoamento

1010

Quattro

Trio

> 50 l/min

Raindrain

Polski

Montaż patrz strona 44

U Wskazówki bezpieczeństwa

UAby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas

montażu należy nosić rękawice.

URamię prysznica jest przystosowane do trzymania głowicy prysznica i

nie może być obciążane innymi przedmiotami!

UZarówno dzieci, jak i dorośli z ﬁzycznymi, psychicznymi i/lub senso-

rycznymi ograniczeniami nie mogą korzystać z prysznica bez opieki.

Osoby znajdujące się pod wpływem alkoholu lub narkotyków nie

mogą korzystać z prysznica.

UNależy unikać kontaktu strumienia wypływającego z głowicy z

wrażliwymi częściami ciała (np. oczami). Należy zachowywać

odpowiednią odległość pomiędzy głowicą a ciałem.

UPrysznic może być używany tylko w celach kąpieli, higieny i utrzyma-

nia czystości ciała.

UZnaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą

zostać wyrównane.

Wskazówki montażowe

• Przewody i armatura muszą być montowane, płukane i kontrolowane

według obowiązujących norm.

• Przy montażu produktu przez wykwaliﬁkowany personel fachowy

należy zważać na to, by powierzchnia mocowania na całym obszarze

mocowania była równa (by nie było szczelin wzgl. wzajemnie

przesuniętych płytek), rodzaj ściany nadawał się do montażu produktu i

zwłaszcza, by nie było żadnych słabych miejsc.

• Należy zamontować sitka łapaczy, aby zatrzymać zanieczyszczenia

przedostające się z sieci instalacyjnej. Przedostające się zanieczysz-

czenia mogą mieć negatywny wpływ na działanie i/lub prowadzić do

usterek w działaniu akcesoriów; za powstałe z tego tytułu szkody ﬁrma

Hansgrohe nie ponosi odpowiedzialności.

• Armatura Hansgrohe może być wykorzystywana w połączeniu z

hydraulicznie, elektronicznie i termicznie sterowanym ogrzewaczem

przepływowym.

Dane techniczne

Ciśnienie robocze: maks. 0,6 MPa

Zalecane ciśnienie robocze: 0,2 – 0,4 MPa

(1 MPa = 10 bary = 147 PSI)

Temperatura wody gorącej: maks. 60°C

Zalecana temperatura wody gorącej: 42°C

Dezynfekcja termiczna: maks. 70°C / 4 min

Produkt stworzono wyłącznie do wody pitnej!

Opis symbolu

Nie stosować silikonów zawierających kwas octowy!

Czyszczenie (patrz strona 46)

Znak jakości (patrz strona 48)

Wymiary (patrz strona 31)

Schemat przepływu (patrz strona 32 - 43)

Części serwisowe (patrz strona 48)

Przykłady montażowe (patrz strona 32 - 43)

Środek brodzika

Ciepła woda

Zimna woda

W tym obszarze konieczne jest wzmocnienie

ściany.

Zawór podtynkowy

Regulator czterodrożny Quattro

Zawór odcinający i regulacyjny Trio Universal

Niewykorzystany wylot należy zakorkować

dołożonym w dostawie korkiem.

Nosić rękawice ochronne

Nosić okulary ochronne

Gąbka naturalna

Środek odkamieniający (na bazie

kwasu cytrynowego)

Unikać kontaktu z oczami i skórą. Jeżeli produkt

dostanie się do oczu, należy je gruntownie

wypłukać wodą.

Wydajność odpływu musi być wyższa niż 50

l/min.

Odpływ

Autres manuels pour Raindance Rainfall

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Hans Grohe Appareil de salle de bains

Hans Grohe

Hans Grohe Pulsify S 260 1jet EcoSmart 24141 0 Series Manuel utilisateur

Hans Grohe

Hans Grohe Croma Select E Multi Wallbar Set 049410... Mode d’emploi

Hans Grohe

Hans Grohe Pulsify S 1jet EcoSmart 24125 Series Manuel utilisateur

Hans Grohe

Hans Grohe Ecos 32126000 Manuel

Hans Grohe

Hans Grohe AXOR Starck 10465000 Manuel

Hans Grohe

Hans Grohe Axor Starck 10929000 Manuel

Hans Grohe

Hans Grohe ShowerTablet Select 300 13151 Series Manuel utilisateur

Hans Grohe

Hans Grohe Croma Select S Multi 26800 Series Manuel utilisateur

Hans Grohe

Hans Grohe Croma E 280 1jet EcoSmart 26258000 Manuel utilisateur

Hans Grohe

Hans Grohe Raindance Select S Showerpipe 240 1jet PowderRain... Manuel

Hans Grohe

Hans Grohe ShowerSelect 15738400 Manuel

Hans Grohe

Hans Grohe Raindance Lift 27003407 Manuel utilisateur

Hans Grohe

Hans Grohe Croma Select S 180 27258400 Manuel

Hans Grohe

Hans Grohe AXOR Starck 10905 Series Manuel utilisateur

Hans Grohe

Hans Grohe Vernis Blend Manuel utilisateur

Hans Grohe

Hans Grohe SAM Set Plus 04527000 Mode d’emploi

Hans Grohe

Hans Grohe Crometta 160 26578 1 Series Mode d’emploi

Hans Grohe

Hans Grohe Showerpipe 260 1jet Eco Smart 24221 Series Manuel utilisateur

Hans Grohe

Hans Grohe Croma S 280 Showerpipe 26548001 Mode d’emploi

Hans Grohe

Hans Grohe AXOR Starck Organic 12426000 Manuel

Hans Grohe

Hans Grohe Crometta S 240 Varia Showerpipe Manuel

Hans Grohe

Hans Grohe AXOR Uno 41560 Series Manuel

Hans Grohe

Hans Grohe Croma Showerpipe 160 1jet 26222009 Manuel utilisateur

Hans Grohe

Hans Grohe Raindance Unica Set Manuel utilisateur

Manuels Appareil de salle de bains populaires d'autres marques

DURAVIT

DURAVIT C.1 C15240 0090 Manuel

Heatstore

Heatstore HSTRL500WTN Manuel utilisateur

Sunshower

Sunshower PURE SOLO Manuel utilisateur

Delabie

Delabie Delabie Sporting 714700 Manuel utilisateur

Kohler

Kohler K-13056 Instructions de montage

ESS

ESS Container TCL-11 Manuel utilisateur

Mustee

Mustee 22C Manuel utilisateur

VITRA

VITRA V-Flow Manuel utilisateur

baliv

baliv DUK-80.30 T Manuel utilisateur

Malmet

Malmet B105BT Manuel utilisateur

bathstore

bathstore Transition H1690MM Mode d’emploi

BELLOSTA

BELLOSTA Edward 0800/M Manuel utilisateur

baliv

baliv DU-5160 Manuel utilisateur

Franke

Franke PRTR0006 Manuel utilisateur

Gessi

Gessi RILIEVO 59011 Manuel utilisateur

noken

noken VITAE 100188525-N299998810 Manuel utilisateur

Allen + Roth

Allen + Roth 1142VA-30-201 Manuel utilisateur

Britex

Britex HBDA Manuel utilisateur
