Hans Grohe Focus E 31720000 Manuel
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за
употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Focus E
31720000 / 31725000
Focus E
31700000 / 31715000 /
31718000
Montage siehe Seite 31
Prüfzeichen (siehe Seite 40)
Installationskitt (nicht im Lieferumfang
enthalten)
Sonderzubehör
Montageschlüssel 58085000 (nicht im
Lieferumfang enthalten)
Serviceteile (siehe Seite 37)
Bedienung (siehe Seite 38)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
Durchflussdiagramm
(siehe Seite 35)
mit EcoSmart®
ohne EcoSmart®
Maße (siehe Seite 34)
Reinigung
siehe beiliegende Broschüre.
Kein essigsäurehaltiges Silikon verwenden!
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 36. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.

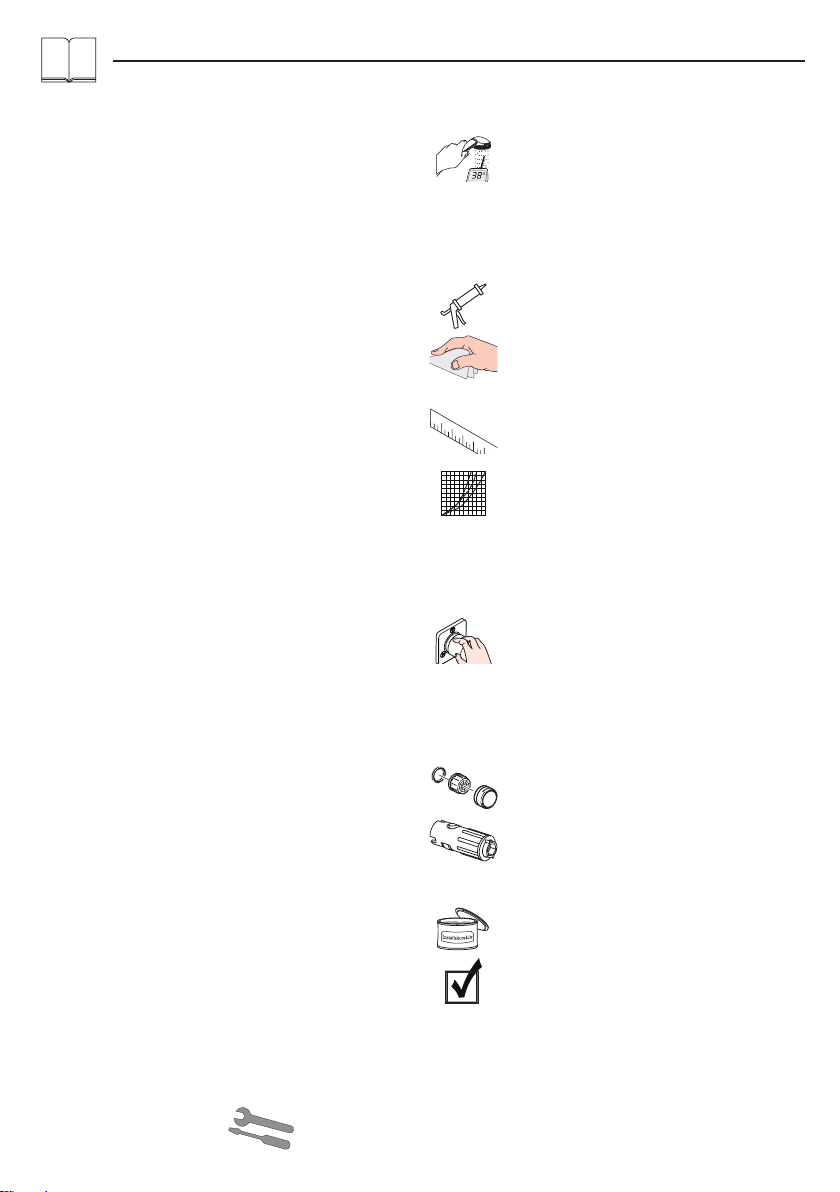

Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden.
Nach dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens 0,15
MPa beträgt.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2
Montage voir page 31
Classification acoustique et
débit (voir page 40)
Mastic d’installation (ne fait pas partie de la
fourniture)
Accessoires en option
clé de montage 58085000 (ne fait pas
partie de la fourniture)
Pièces détachées (voir pages 37)
Instructions de service (voir page
38)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Diagramme du débit
(voir page 35)
avec EcoSmart®
sans EcoSmart®
Dimensions (voir page 34)
Nettoyage
voir la brochure ci-jointe.
Ne pas utiliser de silicone contenant de
l’acide acétique!
Etalonnage
Mitigeur avec limitation de la température:
consulter la page 36 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d‘eau doit être plus important, il est possible
d‘enlever l‘EcoSmart® (limiteur de débit) se trouvant
derrière l‘aérateur.
• Avant son montage, s‘assurer que le produit n‘a subi
aucun dommage pendant le transport.
Après le montage, tout dommage de transport ou de
surface ne pourra pas être reconnu
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Le produit est exclusivement conçu pour de l’eau
potable!
Français
3
Assembly see page 31
Test certificate (see page 40)
Installation putty (order as an extra)
Special accessories
special tool 58085000 (order as an extra)
Spare parts (see page 37)
Operation (see page 38)
Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a prolonged
period of non-use.
Flow diagram
(see page 35)
with EcoSmart®
without EcoSmart®
Dimensions (see page 34)
Cleaning
see enclosed brochure.
Do not use silicone containing acetic acid!
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 36. No adjustment
is necessary when using a continuous flow
water heater.
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
• Prior to installation, inspect the product for transport
damages.
After it has been installed, no transport or surface
damage will be honoured.
Technical Data
This mixer series-produced with EcoSmart®
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
The product is exclusively designed for drinking water!
English
4
Montaggio vedi pagg. 31
Segno di verifica (vedi pagg. 40)
Mastice d’installazione (non contenuto nel
volume di fornitura)
Accessori speciali
chiave per montaggio 58085000 (non
contenuto nel volume di fornitura)
Parti di ricambio (vedi pagg. 37)
Procedura (vedi pagg. 38)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Diagramma flusso
(vedi pagg. 35)
con EcoSmart®
senza EcoSmart®
Ingombri (vedi pagg. 34)
Pulitura
vedi il prospetto accluso.
Non utilizzare silicone contenente acido
acetico!
Taratura
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 36. In combinazione con le
caldaie istantanee, il limitatore di erogazione
di acqua calda non è necessario.
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schi-
acciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusiva-
mente per l’giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare il
EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto.
Una volta eseguito il montaggio, non verranno rico-
nosciuti eventuali danni di trasporto o delle superfici.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5
Montaje ver página 31
Marca de verificación (ver
página 40)
Masilla (no incluido en el suministro)
Opcional
Llave de montaje 58085000 (no incluido
en el suministro)
Repuestos (ver página 37)
Manejo (ver página 38)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Diagrama de circulación
(ver página 35)
con EcoSmart®
sin EcoSmart®
Dimensiones (ver página 34)
Limpiar
ver el folleto adjunto.
No utilizar silicona que contiene ácido
acético!
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 36. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart® (limitador de caudal), situado
detrás del aireador.
• Antes del montaje se debe examinarse el producto
contra daños de transporte.
Después de la instalación so se reconoce ningún
daño de transporte o de superficie.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre que
la presión en servicio ascienda a un mínimo de 0,15
MPa.
El producto ha sido concebido exclusivamente para
agua potable.
Español
6
Montage zie blz. 31
Keurmerk (zie blz. 40)
Kit (behoort niet tot het leveringspakket)
Toebehoren
montagesleutel 58085000 (behoort niet tot
het leveringspakket)
Service onderdelen (zie blz. 37)
Bediening (zie blz. 38)
Hansgrohe raadt aan om ‚s morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Doorstroomdiagram
(zie blz. 35)
met EcoSmart®
zonder EcoSmart®
Maten (zie blz. 34)
Reinigen
zie bijgevoegde brochure.
Gebruik geen zuurhoudende silicone!
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 36. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
• Vóór de montage moet het product gecontroleerd
worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakte-
schade meer aanvaard.
Technische gegevens
Armatuur standaard met EcoSmart® (door-
stroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7
Montering se s. 31
Godkendelse (se s. 40)
Kitt (ikke med i leveringsomfang)
Specialtilbehør
Monteringsnøgle 58085000 (ikke med i
leveringsomfang)
Reservedele (se s. 37)
Bediening (se s. 38)
Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som
drikkevand.
Gennemstrømningsdiagram
(se s. 35)
med EcoSmart®
uden EcoSmart®
Målene (se s. 34)
Rengøring
se venligst den vedlagte brochure.
Der må ikke benyttes eddikesyreholdig
silikone!
Forindstilling
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 36. I forbindelse med
gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
• Før monteringen skal produktet kontrolleres for trans-
portskader.
Efter monteringen godkendes transportskader eller
skader på overfladen ikke længere.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på 0,15
MPa.
Produktet er udelukkende beregnet til drikkevand!
Dansk
8
Montagem ver página 31
Marca de controlo (ver página
40)
Mástique (não incluído no volume de
fornecimento)
Acessórios especiais
Chave especial 58085000 (não incluído
no volume de fornecimento)
Peças de substituição (ver página
37)
Funcionamento (ver página 38)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Fluxograma
(ver página 35)
com EcoSmart®
sem EcoSmart®
Medidas (ver página 34)
Limpeza
consultar a seguinte brochura.
Não utilizar silicone que contenha ácido
acético!
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 36). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte.
Após a montagem não são aceites quaisquer danos
de transporte ou de superfície.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico) desde
que a pressão de utilização seja, no minimo, de 0,15
MPa.
Este produto foi única e exclusivamente concebido para
água potável!
Português
9
Montaż patrz strona 31
Znak jakości (patrz strona 40)
Kit instalatorski (Nie jest częścią dostawy)
Wyposażenie specjalne
Klucz montażowy 58085000 (Nie jest
częścią dostawy)
Części serwisowe (patrz strona
37)
Obsługa (patrz strona 38)
Hansgrohe zaleca, by z rana lub po
dłuższym czasie niekorzystania, pierwsze
pół litra wody nie używać jako wody pitnej.
Schemat przepływu
(patrz strona 35)
z EcoSmart®
bez EcoSmart®
Wymiary (patrz strona 34)
Czyszczenie
patrz dołączona broszura.
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie
Mieszacz jednouchwytowy z ogranicznikiem
temperatury wody, ustawianie, patrz
str. 36. W połączeniu z przepływowym
podgrzewaczem wody ogranicznik
temperatury wody nie jest konieczny.
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ograni-
cznik przepływu) znajdujący się za napowietrzaczem.
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych
ani szkód na powierzchni.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Produkt stworzono wyłącznie do wody pitnej!
Polski
10
Autres manuels pour Focus E 31720000
1
Ce manuel convient aux modèles suivants
4
Table des matières
Langues :
Autres manuels Hans Grohe Appareil de salle de bains
Hans Grohe
Hans Grohe Cento 14050000 Manuel utilisateur
Hans Grohe
Hans Grohe Raindance Imperial 28412181 Guide d'installation
Hans Grohe
Hans Grohe Club 1 28330 Series Manuel utilisateur
Hans Grohe
Hans Grohe Rainfinity 130 3jet 26865 7 Series Manuel
Hans Grohe
Hans Grohe Raindance 04731 0 Series Mode d’emploi
Hans Grohe
Hans Grohe Croma 220 Air 1jet 26465 Series Manuel utilisateur
Hans Grohe
Hans Grohe Raindance Showerpipe 27101000 Manuel
Hans Grohe
Hans Grohe Rainmaker Select 460 1jet24003400 Manuel
Hans Grohe
Hans Grohe Locarno 048220 Series Mode d’emploi
Hans Grohe
Hans Grohe AXOR Starck 26414 1 Series Mode d’emploi
Hans Grohe
Hans Grohe Logis C 41611 Series Manuel
Hans Grohe
Hans Grohe Showerpipe Croma 100 27154000 Manuel
Hans Grohe
Hans Grohe Crometta S 240 1jet Showerpipe Reno EcoSmart... Manuel
Hans Grohe
Hans Grohe Croma 100 Vario 28535000 Manuel utilisateur
Hans Grohe
Hans Grohe Raindance C Manuel utilisateur
Hans Grohe
Hans Grohe Metropol74515 Series Manuel utilisateur
Hans Grohe
Hans Grohe AXOR 250/580 3jet 35283000 Manuel
Hans Grohe
Hans Grohe Raindance Select E 360 Showerpipe 27288000 Manuel
Hans Grohe
Hans Grohe 32128000 Manuel
Hans Grohe
Hans Grohe Clubmaster 04907 0 Series Mode d’emploi
