Haier QBJ1-200A Instructions de montage

QBJ1-130A

QBJ1-150A

QBJ1-175A

QBJ1-200A

Chauffe-eau solaire

Modèle:

mode d'emploi

Table des matières

Données techniques

Précautions de sécurité

Instructions s avant l'utilisation

Directives d'installation

Notice d'utilisation

Caractéristiques du produit………………………...1

Apparence et composants…………………….….. 2

Paramètres techniques……………………………. 2

Recommandations importantes………………….. 4

Choix de l'emplacement d'installation………….... 5

Apparence et dimensions d'installation

du chauffe-eau horizontal ….............................… 5

Montage du bâti ……………………….………….. .6

Montage du réservoir d'eau………………………...7

Fixation du bâti…………………………..............….7

Montage des tubes à vide…………........................8

Schéma de raccordement

extérieur du réservoir d'eau…….......………..........9

Schéma de raccordement intérieur du circuit….…9

Directives de raccordement du circuit……………10

Mise en service…………………………………… 11

Résolution de problèmes………………...............12

Liste de colisage…………………………………...13

Table des matières

1 Réservoir intérieur inox SUS304

Le réservoir intérieur SUS 304 est inoxydable : qualité alimentaire, protection

anticorrosion excellente, longue durée de vie utile.

2 Couche d'isolation thermique à haute efficacité et à économie d'énergie :

Moussé totale en polyuréthane spécial à chauffe-eau solaire, bon calorifuge,

déperdition de chaleur en minimum.

3 Capot de réservoir en aluminium galvanisé

Matériel d'acier en aluminium galvanisé : résistance excellente à la pourriture,

à l'oxydation et aux intempéries, le meilleur choix du matériel de protection en

plein air.

4 Bâti de tour

Bâti de tour pulvérisé en plastique après la formation de l'acier au carbone :

esthétique, stable et anticorrosif.

Caractéristiques du produit

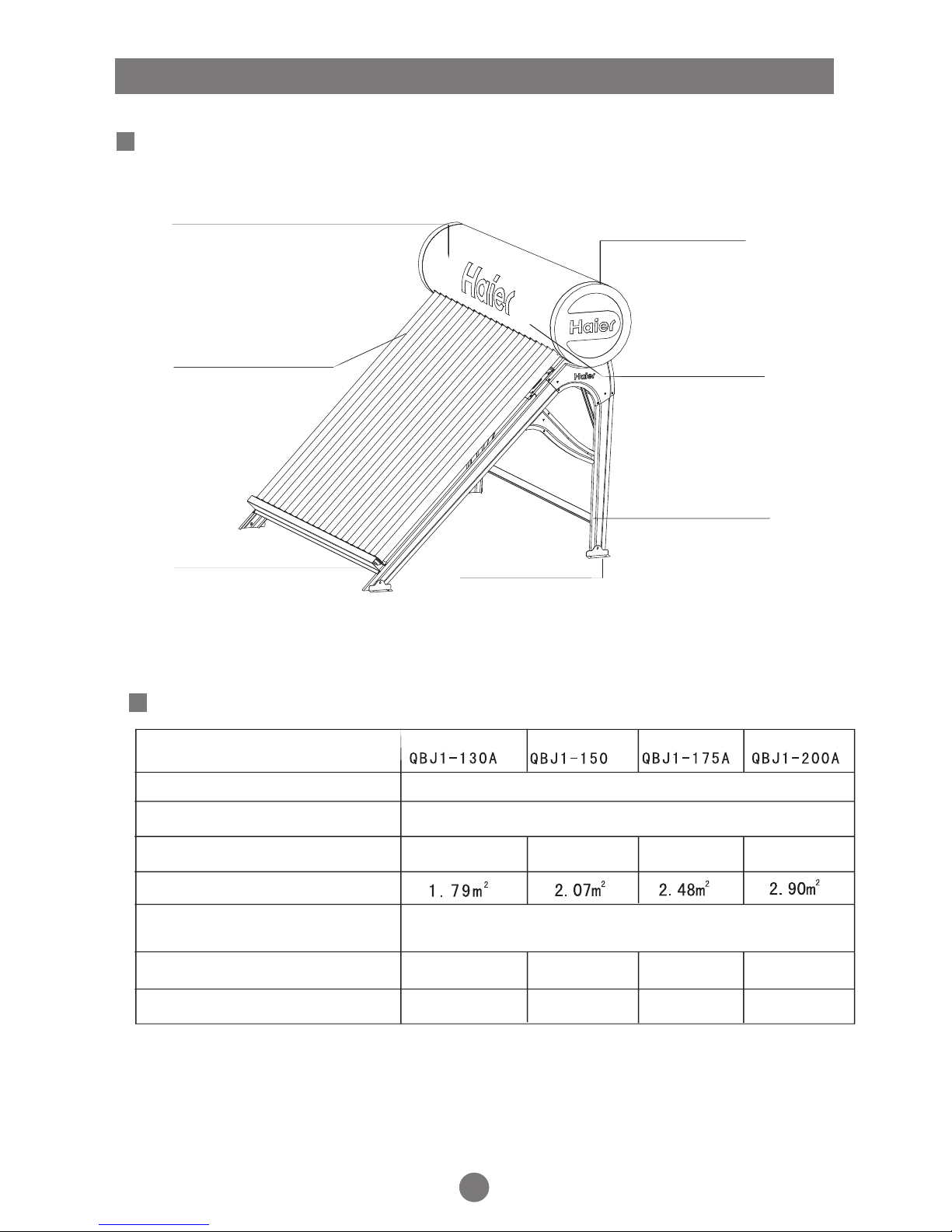

Apparence et composants

Paramètres techniques

Ö58mm×l 800mm Tube à vide du capteur solaire en verre

Installation horizontale d'uneinclinaison de 45°

NOTABENE : L'erreur de dimension de la surface d'absorption solaire ne

dépasse pas 3%,celle de la capacité ne dépassepas 5%. D'autres erreurs

de dimension autorisées sont de + ou -10%.

14 16 19 22

2.6L

130L 150L 175L 200L

74kg 81kg 91kg 107kg

Table des matières

Capot du réservoir d'eau Couvercle du réservoir

Tubes à vide Joint d'étanchéité

Patte d'ancrage

Support de base Bâti de tour

Modèle

Modèle du tube à vide

Forme du bâti

Nombre des tubes à vide

Surface d'absorption solaire

Capacité de conduite

hydraulique unique

Capacité d'eau utilisable

Poids tota

Précautions de sécurité

1. Ne pas laisser longtemps les tubes à vide non remplis sous l'ensoleillement

afin de garantir la bonne longévité. Si vous n'utilisez pas les tubes à vide

immédiatement, les couvrir.

2. Procéder au premier remplissage du réservoir avec de l'eau aux moments

où l'ensoleillement est déficient comme le matin et le soir. Ne pas remplir le

réservoir sous un fort ensoleillement pour éviter que les tubes ne s'abîment.

3. En cas de la déficience de la pression de l'eau du robinet qui entraînerait

l'anomalie du remplissage hydraulique, un surpresseur sera nécessaire.

4. Ne pas orienter directement la sortie d'eau chaude sanitaire vers le corps.

Veiller à bien régler la température de l'eau sanitaire pour éviter toute brûlure.

5. Cet appareil est le chauffe-eau compact non-pression. L'eau chaude

s'écoule en profitant de l'altitude du réservoir et de celle du lieu d'utilisation.

La tension d'écoulement est proportionnelle à son altitude. Dans le cas d'un

écart d'altitude insuffisant, un surpresseur pour l'écoulement serait

indispensable pour garantir le bon fonctionnement.

6. Dans le cas d'un rayonnement solaire insuffisant, ne pas procéder au

remplissage hydraulique plusieurs fois au cours d'une journée pour assurer

un bon fonctionnement.

7.Comme ce chauffe-eau a pour origine l'énergie solaire, l'eau ne serait pas

assez chaude pour être utilisée en temps de pluie, de neige et nuageux,

où l'ensoleillement sera insuffisant.

8. Nettoyer les tubes à vide avant l'arrivée de l'hiver et garder sa surface

propre pour garantir l'efficacité du capteur solaire.

9. Les tubes à vide fonctionnent jusqu'à 70° au-dessous du point de gel

lorsqu'ils ne sont pas remplis d'eau. En hiver où le temps nuageux dure

plusieurs jours ou lorsque la neige recouvre les tubes, veiller à garder le

réservoir rempli d'eau et à remplacer régulièrement (une fois tous les 2 jours)

l'eau hypothermique pour éviter que le gel dans les tubes ne les abîme.

Instructions s avant l'utilisation

Recommandations importantes

LISEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS CI-DESSOUS

AVANT D'INSTALLER ET D'UTILISER CE CHAUFFE-EAU.

GARDEZ CES INSTRUCTIONS À PORTÉE DE MAIN. IL FAUT

CONSERVER CE MAUNEL DE NOTICE.

1. Vérifier le contenu du kit en ouvrant le carton. Se référer à la liste de

colisage qui se trouve dans le présent manuel.

2. Le défaut d'utiliser le chauffe-eau entraînerait une grave brûlure. Il est

indispensable de mélanger l'eau chaude avec l'eau froide pour l'utilisation

sanitaire.

3. Comme le chauffe-eau est muni des tuyaux de dégazage et

d'évacuation spéciaux, ne jamais modifier ni boucher les orifices, ce qui

entraînerait le dégonflement du réservoir d'eau.

Directives d'installation

Attention : Ce chauffe-eau ne devrait être installé que par un installateur accrédité.

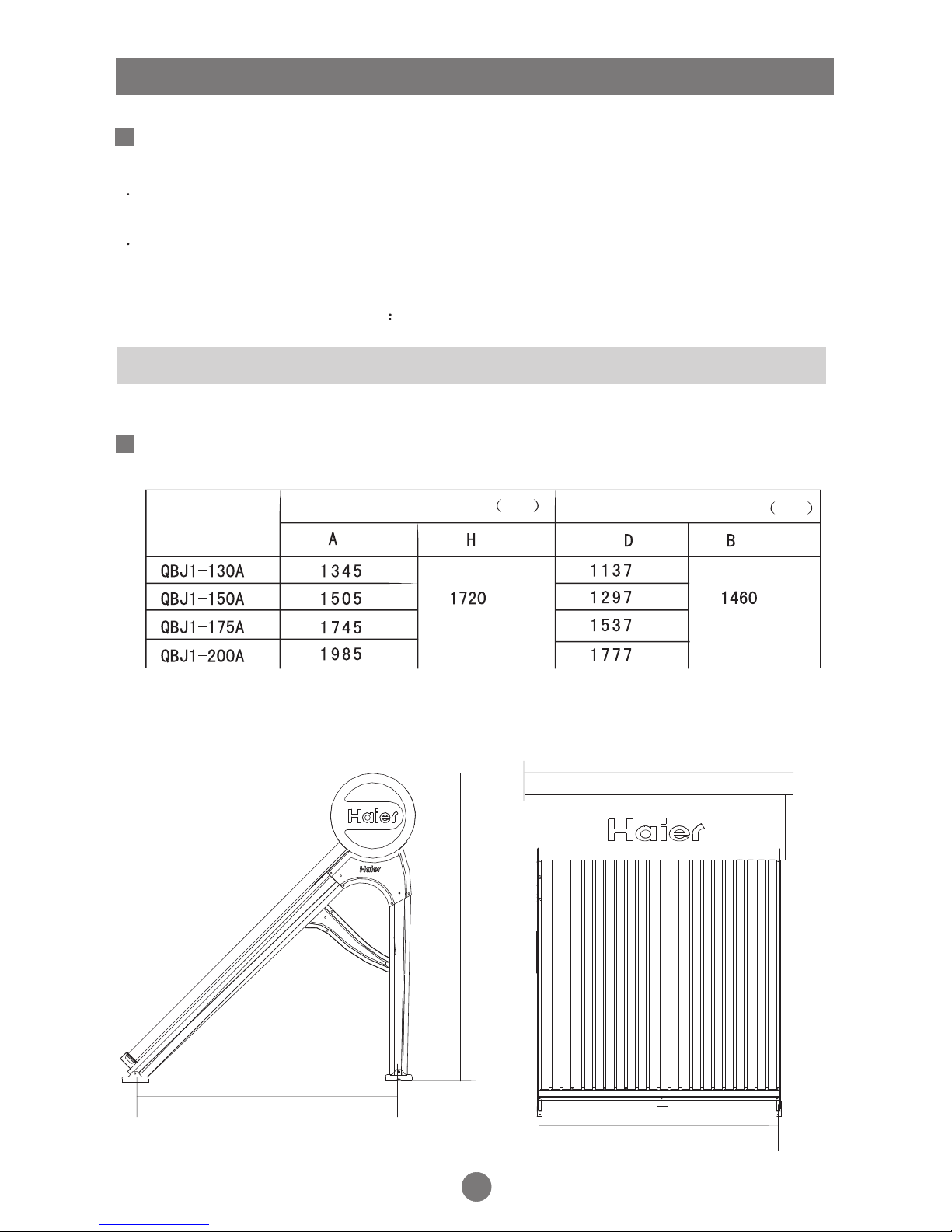

Apparence et dimensions d'installation du chauffe-eau horizontal

Modèle

1 Dans les régions où les coups de foudre sont fréquents, le chauffe-eau doit être

installé à l'abri du paratonnerre. .

2 Le chauffe-eau doit être orienté entre 10° en direction du sud-est et 15° sud-ouest.

3. S'assurer qu'il n'y a aucun obstacle devant l'emplacement de l'appareil. S'il y a un

obstacle, l'écart entre le chauffe-eau et l'obstacle doit être plus que L=H/tg(66.5- ) ,

( H : la hauteur de l'obstacle ; la latitude locale)

NOTA: L'erreur des dimensions mentionnées ci-dessus est de +ou- 10%

Choix de l’emplacement d'installation

Dimension d'apparence en mm Dimension d'installation en mm

Directives d'installation

1)Montage de la partie gauche :Fixer le pilier incliné antérieur gauche et le pilier de

support postérieur gauche au support du ballon gauche.Raccorder le pilier incliné

antérieur gauche au pilier de support postérieur gauche à l'aide du boulon.

2)Montage du support droit :Fixer le pilier incliné antérieur droit et le pilier de support

postérieur droit au support du ballon droit.Raccorder le pilier incliné antérieur droit au

pilier de support postérieur droit à l'aide du boulon.

3) Montage du bâti antérieur : Fixer le rail du fond et une poutre au raccord

correspondant qui se trouve sur le support gauche (droit) au moyen du boulon.

Raccorder cette poutre aux deux petites poutres inclinées, aux deux petits triangles,

ainsi qu'aux piliers inclinés, puis les fixer.

4) Montage du bâti postérieur:Raccorder les deux piliers de support postérieur aux

deux poutres (respectivement en haut et en bas). Raccorder ensuite aux deux petites

poutres inclinées, la poutre en haut et les piliers de support.

5) Fixer les pattes d'ancrage et la pièce de support.

Procédures de montage

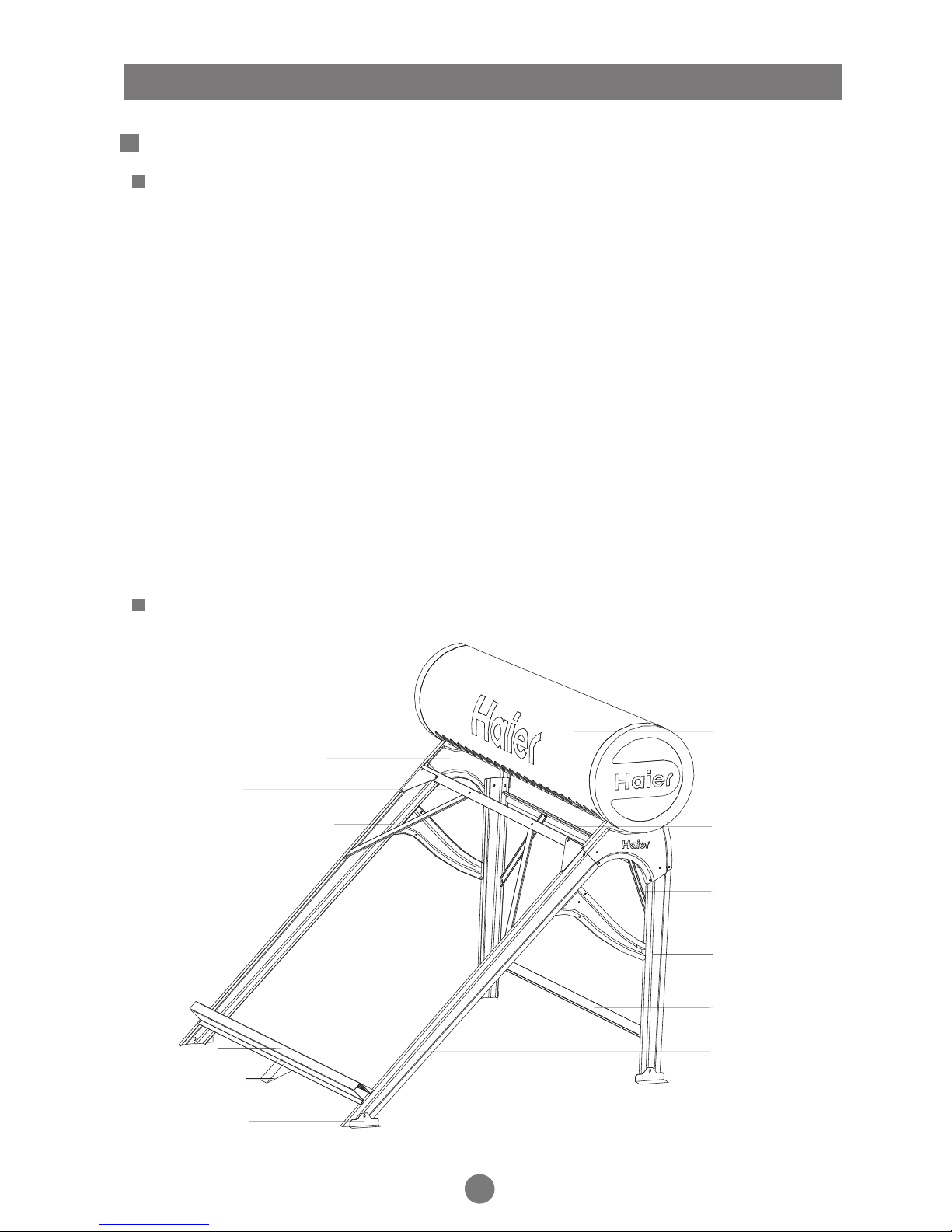

Schéma de montage du bâti

Montage du bâti

Poutre

petite poutre inclinée

Pilier incliné

Rail du fond Pilier incliné

antérieur

patte d'ancrage

Petit triangle

Petite poutre

inclinée

Pilier de support

postérieur

Support du ballon

Réservoir d'eau

pièce de support

Montage du réservoir d'eau

1. Sortir le réservoir d'eau du carton et enlever les écrous et les rondelles fixés aux

boulons à ses deux extrémités.

2. Insérer le boulon en bas du réservoir dans la tubulure se trouvant au support du

ballon. Fixer la rondelle et l'écrou.

Attention :

1. Ne détacher le revêtement plastique du capot du réservoir qu'après l'installation en

raison de protection. Attention au moment du déballage de ne pas rayer ou

détériorer les matériels avec l'utilisation de cutters ou de couteaux.

2. Comme ce chauffe-eau se compose par le raccord des boulons et la fixation des

écrous, ne fixer les écrous qu'après que tout le montage soit terminé.

3.S'assurer que la ligne médiane du trou de raccord des tubes à vide reste parallèle

aux piliers inclinés du bâti lors de l'installation du réservoir.

Fixation du bâti

1. Pour le chauffe-eau à installation horizontale, il est recommandé de fixer les pattes

d'ancrage à la base de support munie d'une pièce de fer enterrée ou aux boulons à

expansion sur une brique de ciment.

2.Régler la hauteur du bâti par la rondelle hydrofuge. Veiller à ce que le réservoir se

place horizontalement et que les pattes d'ancrage portent une force uniforme.

Attention :

1. S'assurer que toutes les pattes d'ancrage touchent fermement la surface du support.

La suspension de la patte peut entraîner la déformation du bâti, ce qui

endommagerait le produit.

2. Aux régions risque d'être affectées par le typhon, il est recommandé de fixer

solidement le réservoir et le bâti à la base d'installation par le câble d'acier.

3. Comme les intempéries entraîneraient l'endommagement ou l'accident, l'installation

doit être fermée et stable,

Directives d'installation

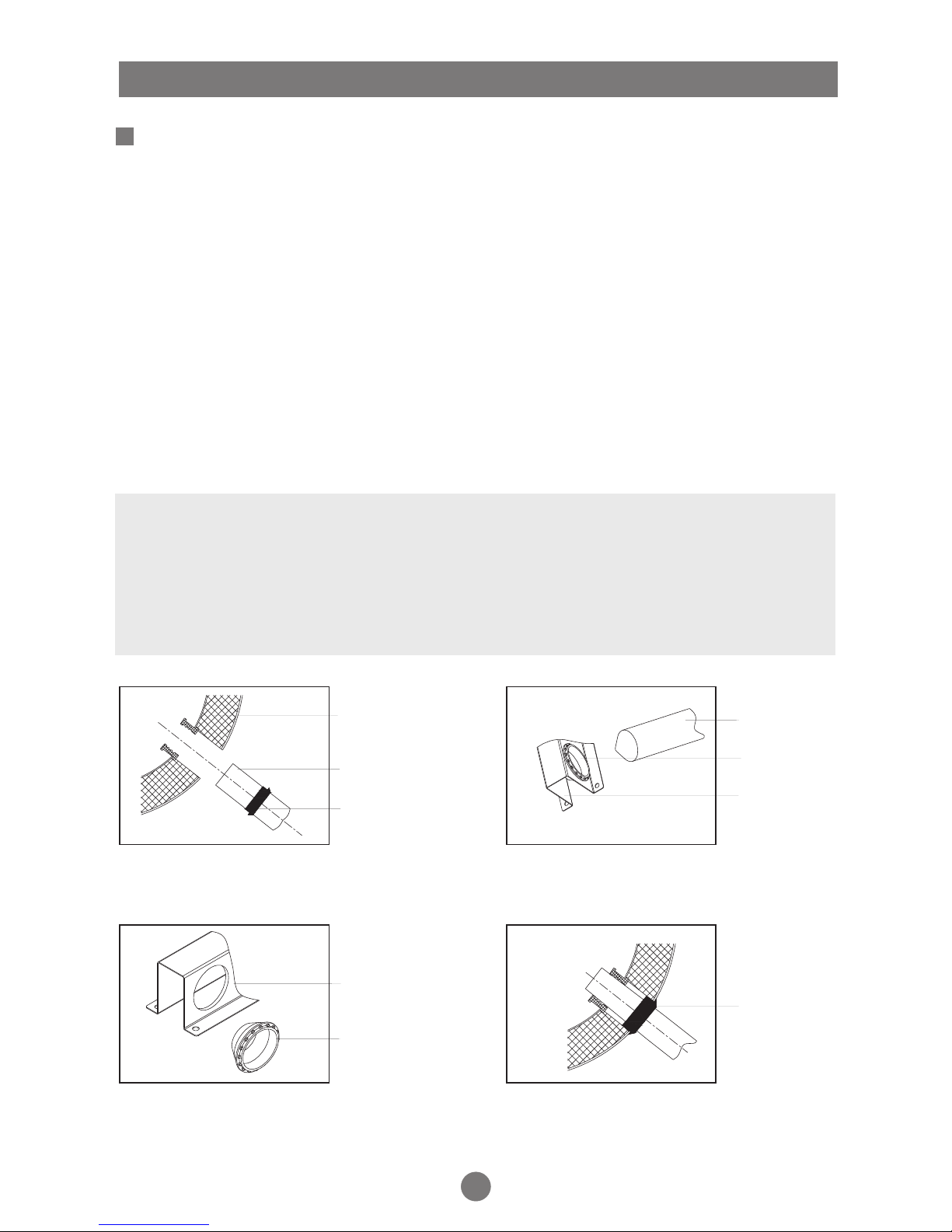

Montage des tubes à vide

1. Laisser les tubes à vide dans l'ombrage avant le montage pour éviter toute brûlure

lors de l'installation

2. Entourer le tube à vide avec le joint anti-courant d'air (fig. A).

3. Insérer le tube à vide dans le joint d'étanchéité en le serrant avec la force dont la

résultante se dirige vers l'orientation de l'axe du tube.

4. Mettre le support de la base dans le rail du fond du bâti (fig. B), fixer le tube au

support de la base (fig. C).

5. La profondeur du tube dans lequel s'insère le joint d'étanchéité mesure environ 1

cm. Pousser le joint anti-courant d'air jusqu'à la position du raccord du réservoir pour

le boucher (fig. D).

6. Il est recommandé de commencer par monter respectivement un tube à deux

extrémités du réservoir d'eau afin de bien cadrer le système.

Attention :

1. Vérifier si les joints d'étanchéité dans le trou du réservoir sont complets et que la

surface d'étanchéité est propre et intacte.

2. Tremper l'orifice du tube à vide pour bien monter. Orienter la face inclinée du joint

anti-courant d'air vers le bas, entourer le tube par le joint avec un écart à l'orifice

d'environ 10cm.

Tube à vide

Support de la base

Support de

la base

Rail du fond

Rail de fond

Joint d'étanchéïté

Tube à vide

Jointanti-courant d'air

Joint

anti-courant

d’air

Position du

bouchon
