HAGOR PLD Single HD Manuel utilisateur

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Installationsanleitung

PLD Single HD

Art.-Nr.: 2700

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

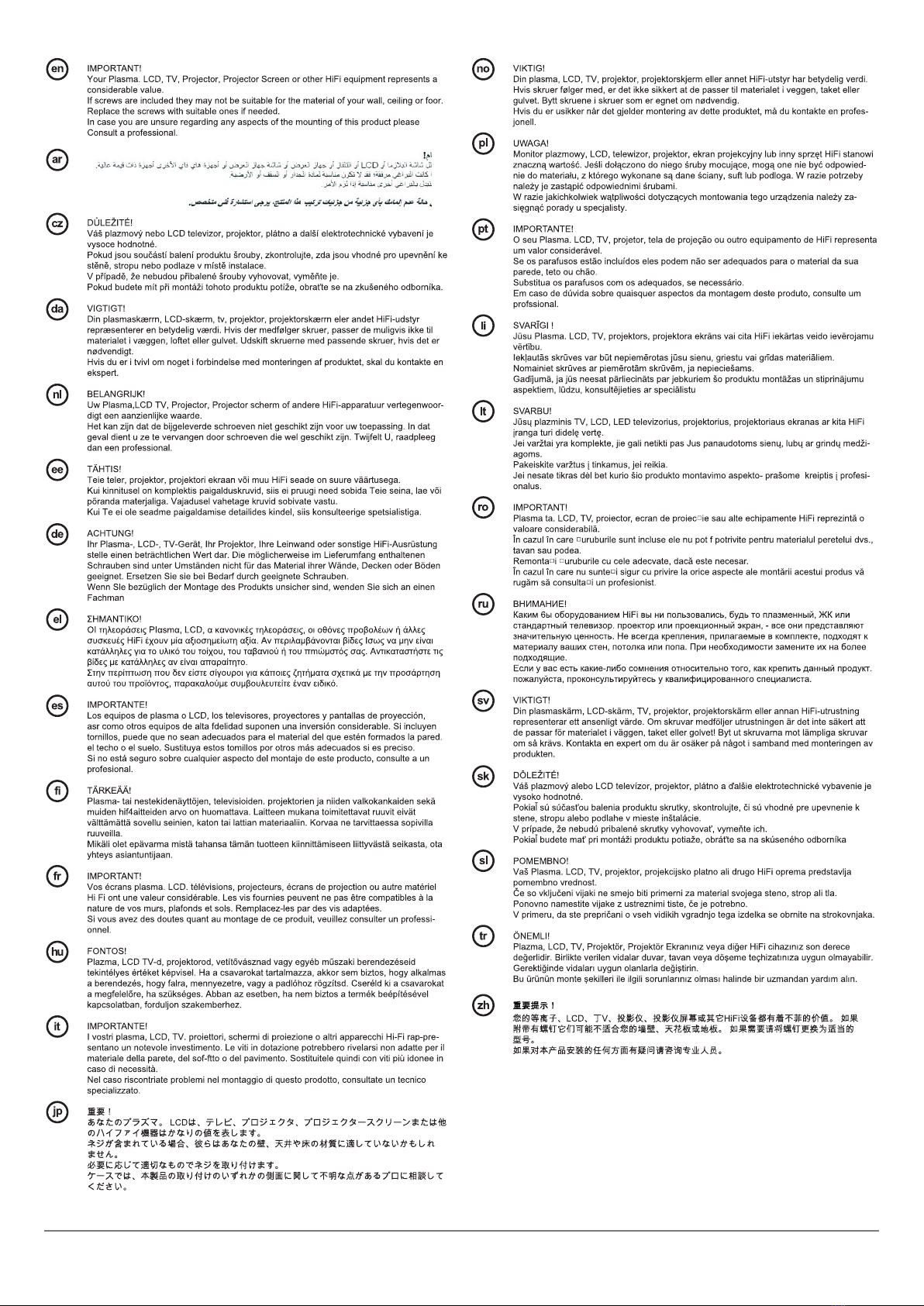

ACHTUNG! | CAUTION

Die Verwendung mit Bildschirmen, die schwerer als die angegebene max. Traglast sind,

kann zu Instabilität führen und verursachen möglicherweise Verletzung oder Beschädigungen.

• Bitte befolgen Sie die Montageanleitung genau. Eine unsachgemäße Installation kann zu Schäden oder

schwere Personenschäden führen.

• Es müssen Sicherheitsausrüstung und geeignetes Werkzeug verwendet werden.

Dieses Produkt sollte nur von Fachpersonal installiert werden.

• Dieses Produkt ist nur für die Installation an Betondecken vorgesehen.

• Stellen Sie sicher, dass die Montageäche das kombinierte Gewicht der

Geräte und alle angeschlossenen Hardware und Komponenten trägt.

• Verwenden Sie die mitgelieferten Befestigungsschrauben und ziehen Sie die

Befestigungsschrauben NICHT ZU FEST.

• Dieses Produkt enthält kleine Gegenstände, die beim Verschlucken eine Erstickungsgefahr darstellen können.

Halten sie diese Gegenstände von Kindern und Haustieren fern.

• Dieses Produkt ist nur für den Gebrauch in Innenräumen bestimmt. Die Verwendung dieses Produkts

im Freien kann zu Produktfehlern oder Personenschäden führen.

Use with products heavier than the rated weights indicated may result in instability causing possible injury.

• Please closely follow the assembly instructions. Improper installation may result in

damage or serious personal injury.

• Safety gear and proper tools must be used. This product should only be installed by

professionals.

• This product is designed to be installed on concrete ceiling only.

• Make sure that the supporting surface will safely support the combined weight of the

equipment and all attached hardware and components.

• Use the mounting screws provided and DO NOT OVER TIGHTEN mounting screws.

• This product contains small items that could be a choking hazard if swallowed.

Keep these items away from children or pets.

• This product is intended for indoor use only. Using this product outdoors could lead to

product failure and personal injury.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

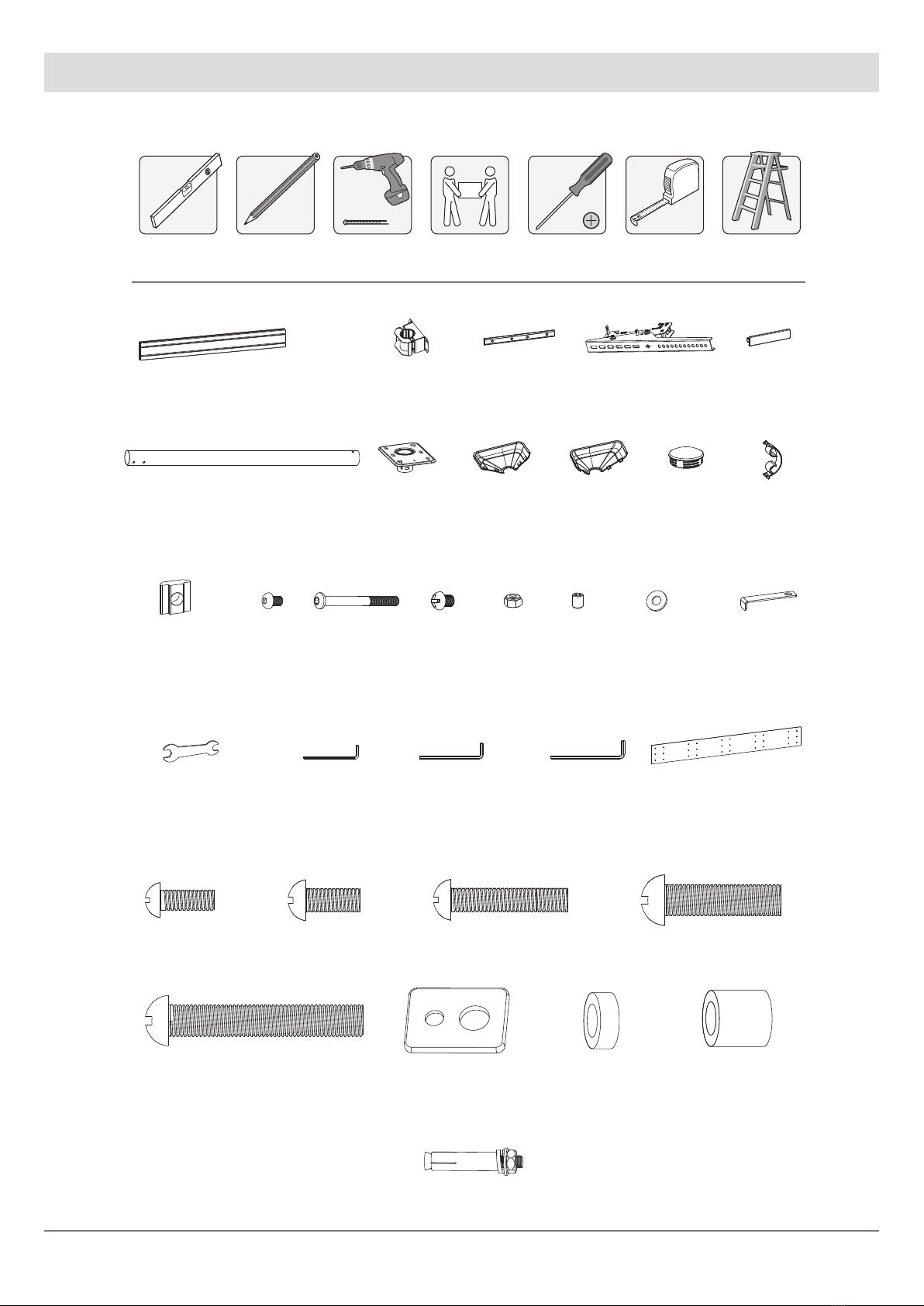

Lieferumfang | Scope of delivery

Benötigt aber nicht im Lieferumfang enthalten | Needed but not included

A (x1) B (x2) D (x2) E (x2)C (x3)

J (x2) K (x2)

F (x2) G (x2) H (x2) I (x2)

M8x12

M8x80

XT U

3 mm

4 mm

5 mm

M8x10

W-A

M-F M-G M-H

M8x50

M-E

M5x14

M-A

M6x14

M-B

M6x30

M-C

(x4) M8x30

M-D

A (x1) B (x2) D (x2) E (x2)C (x3)

J (x2) K (x2)

F (x2) G (x2) H (x2) I (x2)

M8x12

M8x80

XT U

3 mm

4 mm

5 mm

M8x10

W-A

M-F M-G M-H

M8x50

M-E

M5x14

M-A

M6x14

M-B

M6x30

M-C

(x4) M8x30

M-D

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

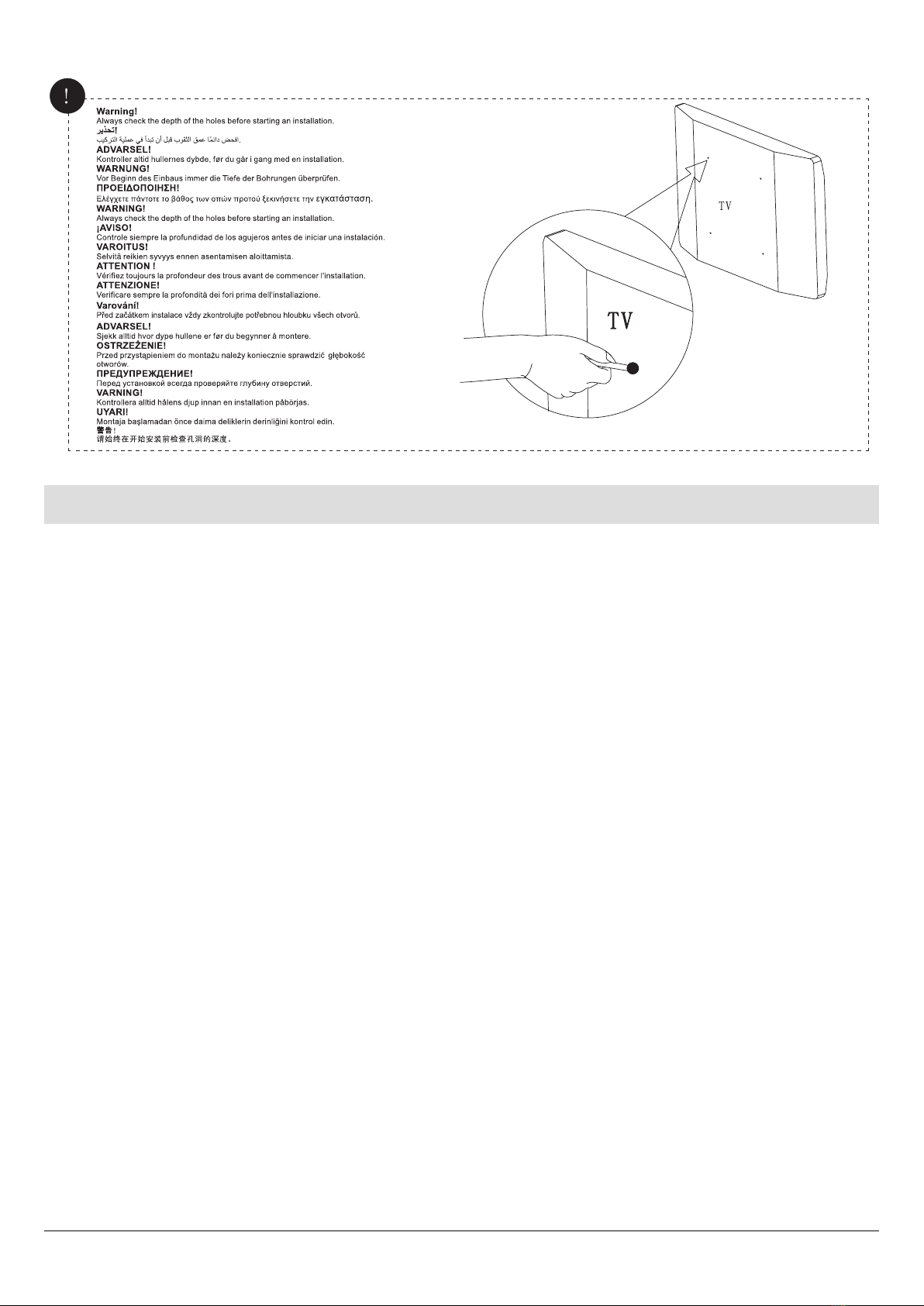

Setzen Sie den Spreizdübel wie abgebildet in das Loch ein. Entfernen Sie nach dem Einsetzen die Unterlegscheiben und Sechskantmuttern.

Insert the expansion bolts into the hole as shown. Once inserted, remove the washers and hex nuts.

Montieren Sie die Sechskantmuttern an den entsprechenden Spreizdübeln zum Schlüssellochmuster auf der Deckenplatte. Nicht

zu fest anziehen und einen kleinen Spalt lassen, damit die Deckenplatte in die Schlüssellochschlitze geschoben werden kann.

Attach the hex nuts to the expansion bolts corresponding to the keyhole pattern found on the ceiling plate. Do not overtighten and

leave a small gap so the ceiling plate will slide into the keyhole slots.

60mm45mm

ø 12mm

(ø 1/2")

W-A

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

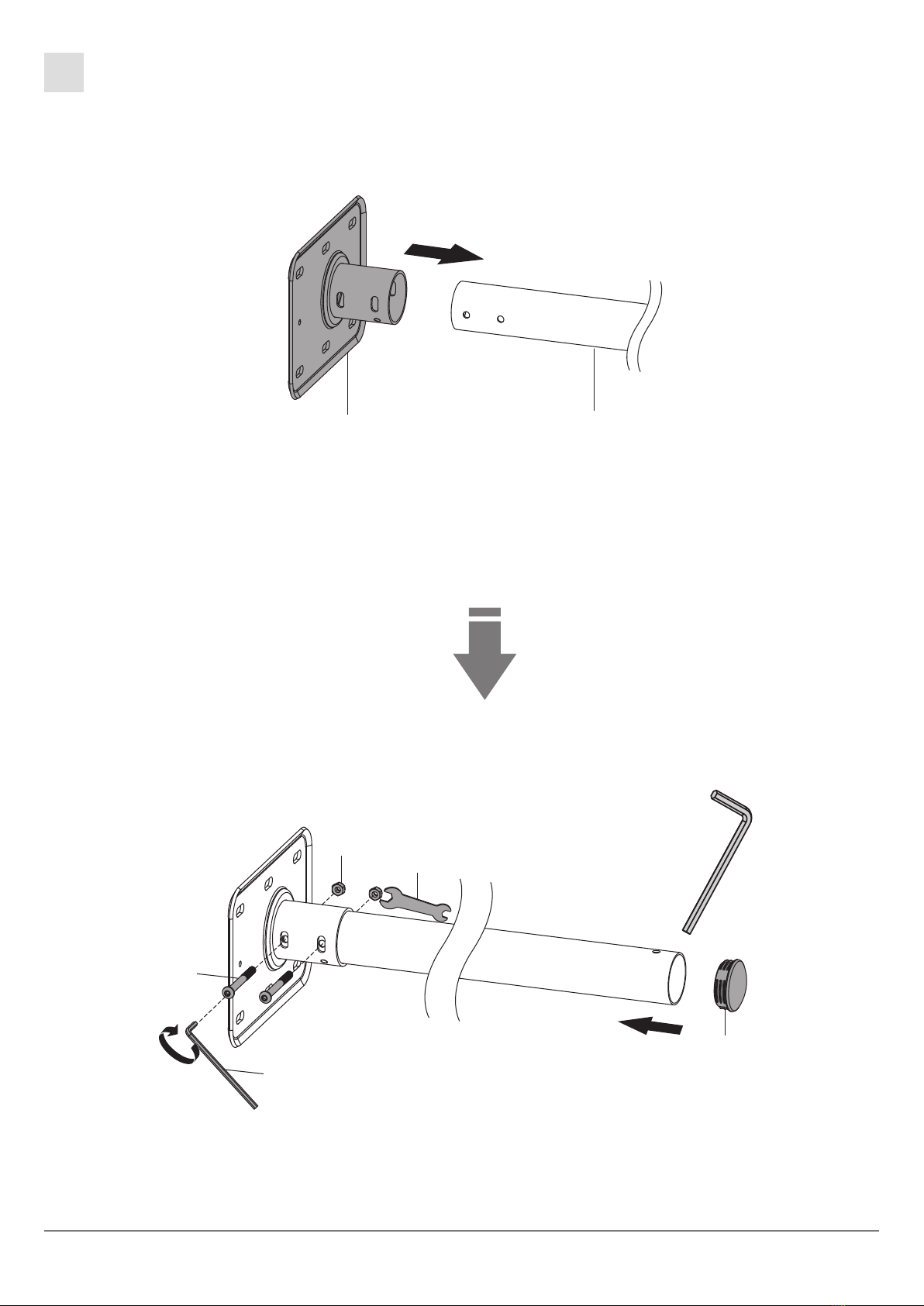

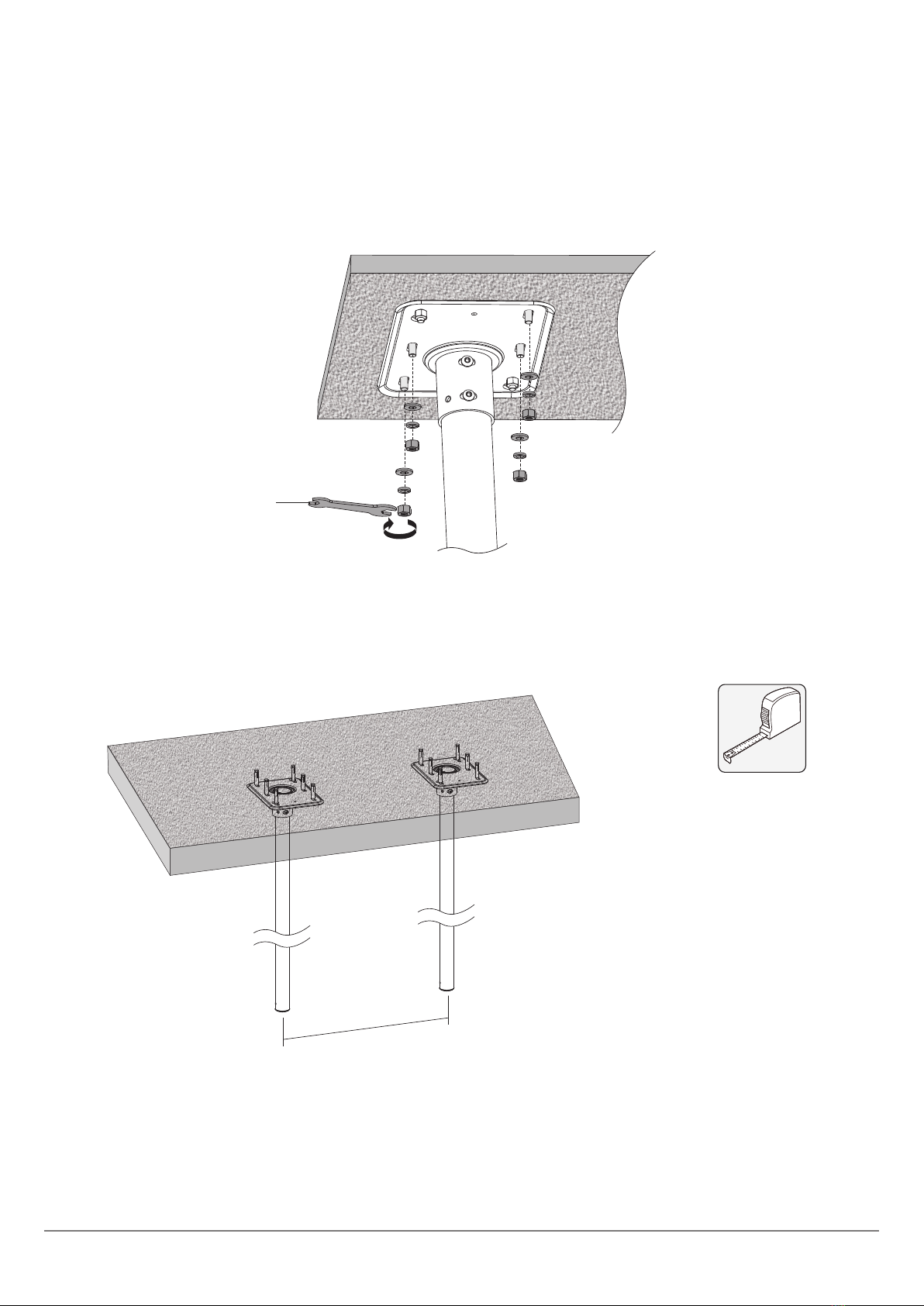

X = 1070 mm

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Achten Sie darauf die Rail-Adapter in der selben Ausrichtung zu montieren. Stellen Sie sicher, dass der Abstand zwischen

den Hälften auf beiden Seiten gleich ist.

Keep the mounting direction of collars are the same. Ensure the gap between the collar halves on both sides are equal.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

X X

√

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

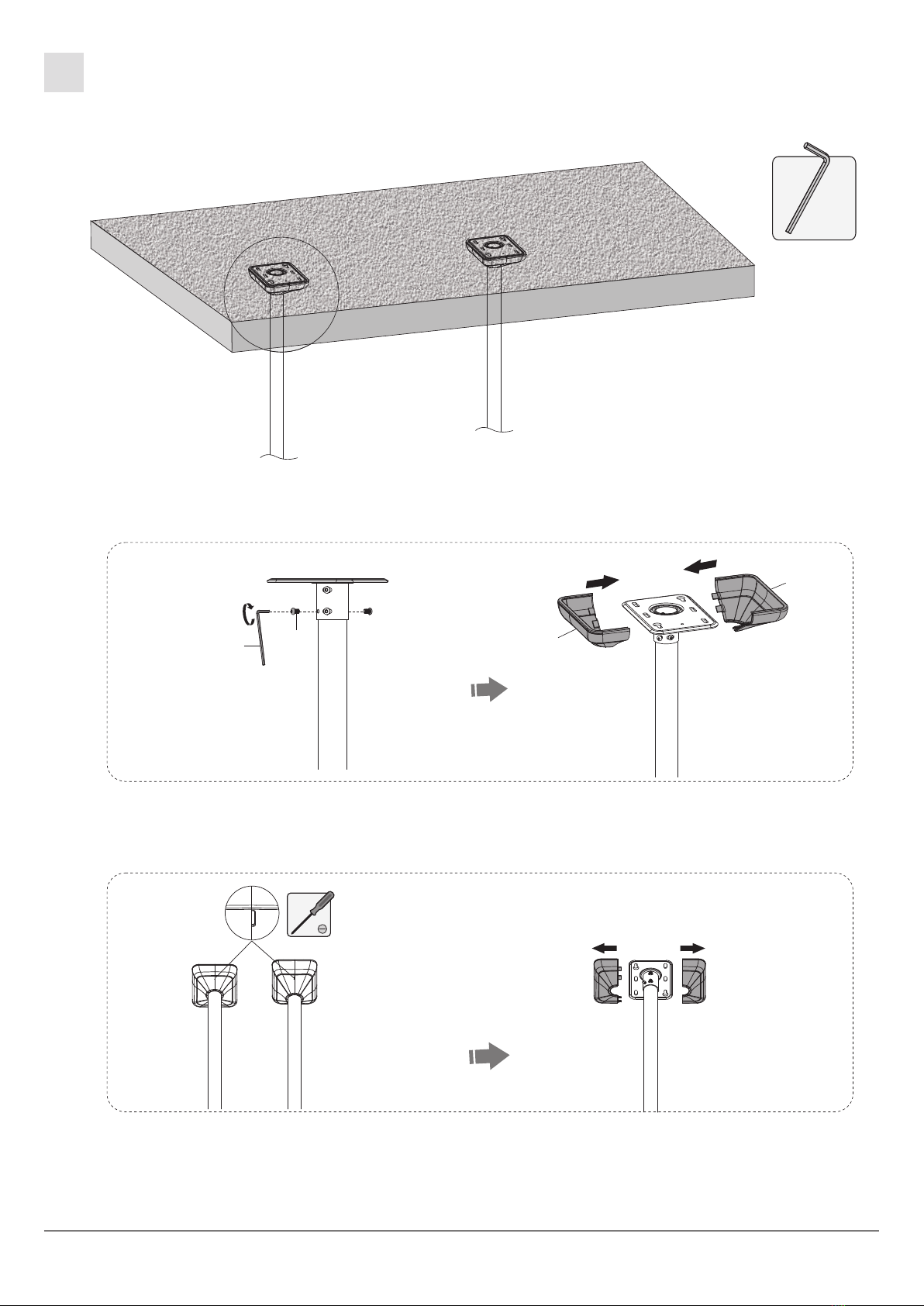

Abdeckung anbringen | Attach the Cover

Abdeckung entfernen | Remove the Cover
