HAGOR 5834 Manuel utilisateur
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
Installationsanleitung
HA WH One:Quick | Art.-Nr.: 5834
DE Installationsanleitung
ES Guía de instalación
GB Installation manual
FR Guide d‘installation
SE Installationsanvisning
TR Yükleme Rehberi
RU инструкция по установке
NL Installatievoorschrift
CN 安装指南
328 mm
42,5
42,5
268 mm
115 115
Ø10
272 mm
VESA 200
305 mm
328 mm
VESA 200
VESA 100
VESA 100
Dieses Dokument ist Eigentum der HAGOR Products GmbH. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet.
Zuwiderhandlung verpichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
DE
GB
Achtung!
Technische Geräte stellen einen beträchtlichen Wert dar. Sie sollten daher bei
der Installation vorsichtig mit den Komponenten umgehen und diese bei Bedarf
schützen.
Auch sollte, falls nötig, der Installtionsbereich abgesichert werden. Herabfallen-
de Teile können zu Verletzungen und Materialschäden führen.
Die im Lieferumfang enthaltenen Materialien sind unter Umständen nicht für die
speziellen Gegebenheiten am Installationsort geeignet. Bitte prüfen Sie dies
vorab und ersetzen Sie diese bei Bedarf durch geeignete Materialien.
Falls Sie Bezüglich der Installation des Produkts unsicher sind oder noch Fra-
gen haben wenden Sie sich an uns oder anderes ausgebildetes Fachpersonal.
Caution!
Technical devices are of considerable value. You should therefore handle the
components carefully during installation and protect them if necessary.
If necessary, the installation area should also be secured. Falling parts can cause
injuries and material damage.
The materials included in the scope of delivery may not be suitable for the spe-
cial conditions at the installation site. Please check this in advance and replace it
with suitable materials if necessary.
If you are unsure about the installation of the product or have any questions,
please contact us or other trained specialists.
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
Lieferumfang | Scope of delivery
A
B
B
C
1
2
C
M6x35
A
115 115
Ø
10
272 mm
VESA 200
305 mm
328 mm
VESA 200
VESA 100
VESA 100
Nur geeignet für Bildschirme mit zentriertem VESA-Lochbild.
Only suitable for screens with centered vesa holes.
!
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
1
A
B
B
C
1
2
C
M6x35
A
115 115
Ø
10
272 mm
VESA 200
305 mm
328 mm
VESA 200
VESA 100
VESA 100
Montieren Sie die Halterung (A) an der Wand (siehe grau markierte Löcher) mit Montagematerialien, die
für den Zweck und die Art der Wand geeignet sind. Prüfen Sie die Festigkeit der verwendeten Dübel und
Schrauben.
Achtung! Achten Sie darauf, dass die Ausrichtung perfekt horizontal verläuft.
------------------------------------------------------------------------------------------------------------------------------------------------
Mount the bracket (A) on the wall (see holes marked in gray) using mounting materials suitable for the purpo-
se and type of wall. Check the strength of the dowels and screws used.
Caution! Make sure that the alignment is perfectly horizontal.
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
2
A
B
B
C
1
2
C
M6x35
A
115 115
Ø
10
272 mm
VESA 200
305 mm
328 mm
VESA 200
VESA 100
VESA 100
Montieren Sie auf der Rückseite des Bildschirms die Einhängebolzen (B)
mittels der Schrauben (C) wie in der Abbildung oben dargestellt.
--------------------------------------------------------------------------------------------------------------------------------------------
On the back of the screen, mount the suspension bolts (B) with the screws (C)
as shown in the gure above.
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
3
A
B
B
C
1
2
C
M6x35
A
115 115
Ø10
272 mm
VESA 200
305 mm
328 mm
VESA 200
VESA 100
VESA 100
Hängen Sie den Bildschirm ein.
Stellen Sie sicher, dass die Bolzen richtig in die Schlüssellöcher eingehängt wurden.
-------------------------------------------------------------------------------------------------------------------------------------------
Hang up the screen.
Make sure that the bolts are correctly inserted into the keyholes.
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

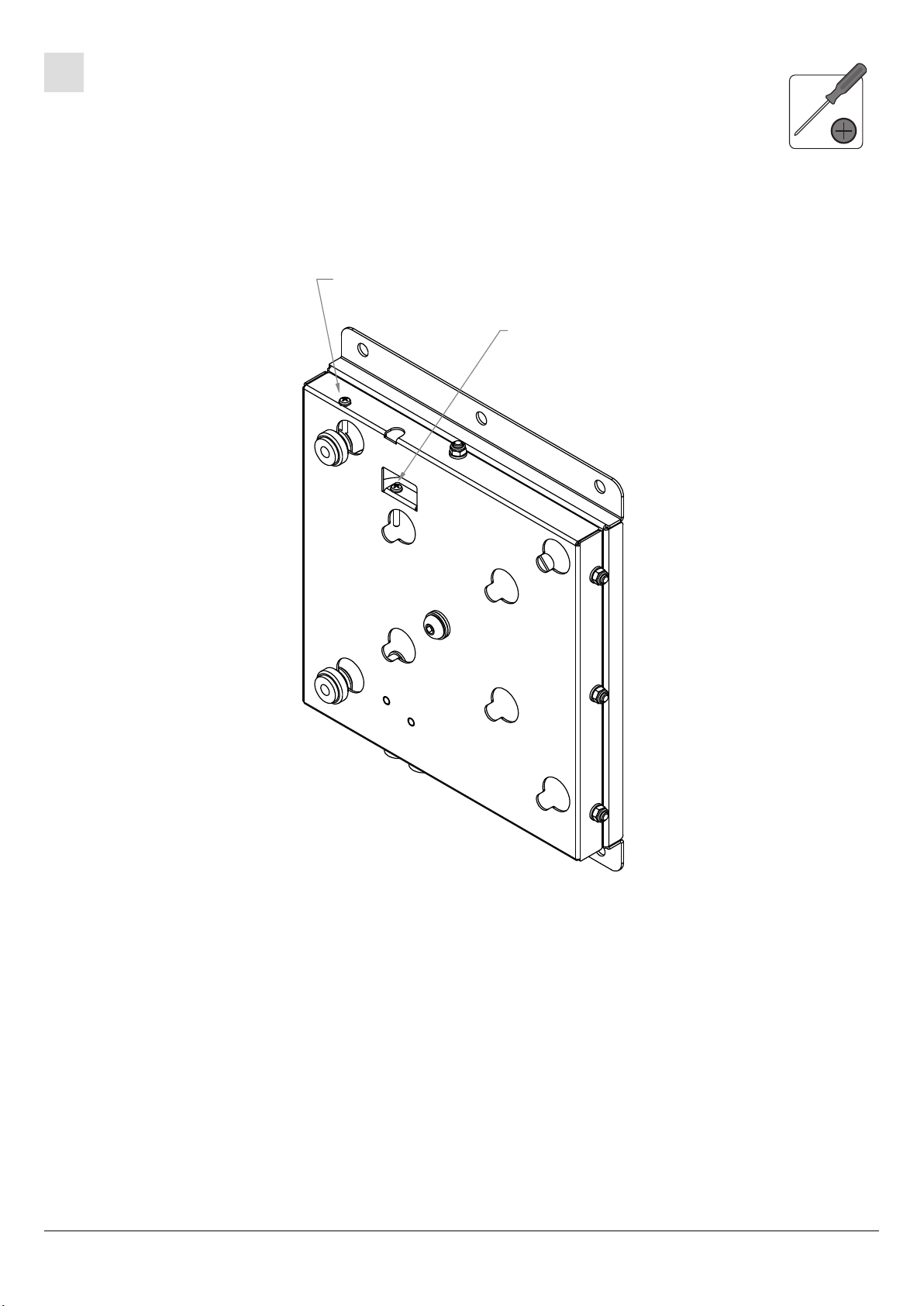

4
Sicherungsschraube anziehen!
------------------------------------------
Tighten the securing screw!
Sicherung | Security lock
VESA 200
Sicherung | Security lock
VESA 100
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
Position 1 | Landscape
Position 2 | Portrait
5
S2 S1
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
Prüfen Sie, ob die Bildschirmlinie perfekt horizontal ist (Position 1 und 2).
Zur Einstellung drehen Sie die Halterung in Position 3 und stellen mittels der Schrauben nach.
S1 = horizontale Einstellung
S2 = vertikale Einstellung
Anziehen für Einstellung im Uhrzeigersinn
Lösen für Einstellung gegen den Uhrzeigersinn.
-----------------------------------------------------------------------------------------------------------------------------------------------
Check that the screen line is perfectly horizontal (positions 1 and 2).
To adjust, turn the bracket to position 3 and adjust it with the screws.
S1 = horizontal adjustment
S2 = vertical adjustment
Tighten for clockwise adjustment
Loosen for counterclockwise adjustment.
S2 S1
Position 3 | Neutral
(Einstellung nur in dieser Position vornehmen! | Adjust only in this position!)
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
max. 25 kg
Abmessungen | Dimensions
328 mm
42,5
42,5
268 mm
115 115
Ø
10
272 mm
VESA 200
305 mm
328 mm
VESA 200
VESA 100
VESA 100
Dieses Dokument ist Eigentum der HAGOR Products GmbH. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet.
Zuwiderhandlung verpichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
max. 30 kg
