Guardian 42113 Manuel utilisateur

Do not throw instructions away.

Read and understand instructions before

using this equipment.

Instruction

Manual

B

TETHER TAPE & D-RING

TOOL ATTACHMENT

Parts # , , 

5 Manual de instrucciones Español

7 Gebrauchsanleitung Deutsch

9 Manuel d’instructions Français

11 Manuale di istruzioni Italiano

13    

15 Korisnički priručnik Hrvatski

17 Návod k použití Čeština

19 Brugsanvisning Dansk

21 Gebruiksaanwijzing Nederlands

23 Kasutusjuhend Eesti keel

25 Käyttöohje Suomi

27 Εγχειρίδιο οδηγιών Ελληνικά

29 Használati útmutató Magyar

31 Lietošanas instrukcija Latviešu

33 Instrukcijų vadovas Lietuviškai

35 Bruksanvisning Norsk

37 Instrukcja obsługi Polski

39 Manual de instruções Português

41 Manual cu instruciuni Română

43 Navodila za uporabo Slovenščina

45 Návod na používanie Slovensky

47 Bruksanvisning Svenska

49 Kullanım Kılavuzu Türkçe

51 使用说明书中文版

53 取扱説明書 日本語

55  

Important Notes

Tether tape and D-ring style tool

attachments are suitable only for hand

tools weighing the specified weight rating

or less when combined with the specified

tether length (see Specifications).

This product is intended for use

by personnel who are trained

and knowledgeable regarding

working with hand tools at height

and/or near machinery.

Inspect before each use for

damage and proper function:

1. Check all hardware for abrasion,

deformity, cuts and sharp edges.

2. Check for tears, cuts, fraying, abrasion,

discoloration, burns, holes, mold,

unsplicing, pulled or broken stitches,

or other signs of wear or damage.

3. Do not use and always quarantine if

any of the above apply or if damaged

or not functioning correctly.

Ensure the installation location is free

of sharp edges that may cut the tape.

Restart the installation with new tape if

not enough tape is cut to fully install.

Applicable Safety Standards

Meets or exceeds:

ANSI / ISEA 121-2018

Safety Information

WARNING!Do not use near

moving parts, mechanisms, running

machinery or rotating equipment.

May contain electrically

conductive materials.

Do not alter product in any way

from its original state.

English

Installation

D-ring Tool Attachment #42113

Max. Tool

Weight

Max. Tool

Diameter

Max. Tether

Length

0.68 kg (1.5 lbs) 6.4mm (0.25”) 122 cm (48”)

0.68 kg (1.5 lbs) 12.7 mm (0.5”) 122 cm (48”)

1.13 kg (2.5 lbs) 6.4 mm (0.25”) 30.5 cm (12”)

1.13 kg (2.5 lbs) 12.7 mm (0.5”) 30.5 cm (12”)

D-ring Tool Attachment #42139

Max. Tool

Weight Max. Tool

Diameter Max. Tether

Length

1.36 kg (3 lbs) 25.4 mm (1”) 122 cm (48”)

1.36 kg (3 lbs) 51 mm (2”) 122 cm (48”)

2.94 kg (6.5 lbs) 25.4 mm (1”) 30.5 cm (12”)

2.94 kg (6.5 lbs) 51 mm (2”) 30.5 cm (12”)

Step 1

Select an install location on a tool

that will support the tool in its

entirety in the event of a drop.

Step 2

Cut the required amount of

tape and discard the liner.

Step 3

While stretching the tape wrap three

revolutions directly onto the tool with 100%

overlap, then apply the tool attachment

with folds facing out (1), and wrap three

revolutions with 100% overlap near

either ledge. Be sure to keep label (2)

exposed throughout entire installation.

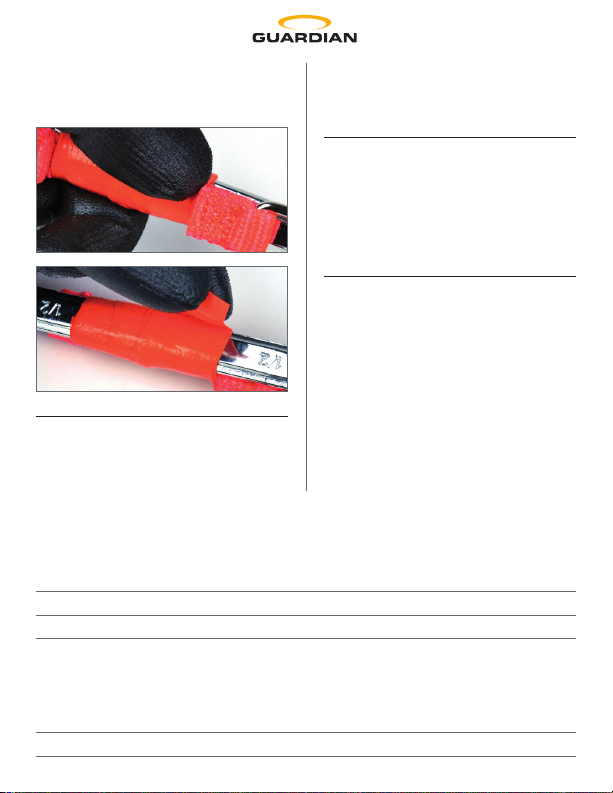

Step 4

Continue to wrap (and stretch) from

starting ledge with 50% overlap until

the tape meets the opposite ledge.





English

Materials

Nylon, stainless steel,

molecular bonding tape.

Maintenance, Cleaning,

and Storage

Clean with a damp cloth and mild soap,

wipe o excess and thoroughly dry.

Store this product away from tools and

other objects that could cause damage.

Step 5

While stretching wrap four revolutions with

100% overlap when reaching opposite ledge.

Specifications

D-ring Tool Attachments

Part # Max. Tool Weight Max. Tool Weight Width

30.6 cm (12”) Tether 122.4 cm (48”) Tether

or shorter or shorter

42113 1.36 kg (3 lbs) 0.68 kg (1.5 lbs) 12.7 mm (0.5”)

42139 1.36 kg (3 lbs) 0.45 kg (1 lb) 25.4 mm (1”)

Tether Tape

Part # Length Width

42119 183 cm (6’) 25.4 mm (1”)

Español

FIJACIÓN PARA

HERRAMIENTAS

CON CINTA Y

ANILLA TIPO D

N.º de pieza , , 

Observaciones importantes

Las fijaciones para herramientas con cinta

y anilla tipo D son aptas únicamente para

herramientas de mano del peso indicado

o inferior, combinadas con una correa

de la longitud especificada (consulte

las características del producto).

Este producto está pensado para su uso

por parte de personal con formación y con

experiencia en el trabajo con herramientas

de mano en altura o cerca de maquinaria.

Antes de cada uso, compruebe que

el producto funciona correctamente

y no presenta daños:

1. Compruebe que la tornillería no

presenta abrasiones, deformidades,

cortes o bordes afilados.

2. Compruebe que no haya desgarros,

cortes, partes deshilachadas,

abrasiones, decoloración,

quemaduras, agujeros, moho,

roturas, costuras sueltas o rotas,

u otros signos de desgaste o daño.

3. Si el producto presenta alguno de

los desperfectos anteriores, o si está

dañado o no funciona correctamente,

no lo utilice: póngalo en cuarentena.

Asegúrese de que en el punto de

instalación no haya bordes afilados

que puedan rajar la cinta.

Si no ha cortado cinta suficiente para

instalar el producto correctamente,

vuelva a empezar el proceso de

instalación con cinta nueva.

 No tire las instrucciones.

 Asegúrese de leer y entender las

instrucciones antes de usar el equipo.

Manual de

instrucciones

Estándares de seguridad aplicables

Cumple o supera:

ANSI / ISEA 121-2018

Información de seguridad

ADVERTENCIA:No utilice este producto

cerca de componentes o mecanismos

en movimiento, maquinaria en

funcionamiento o equipos giratorios.

Puede contener materiales conductores

de electricidad.

No altere en modo alguno el estado

original del producto.

Instalación

Consulte las imágenes de la página 3

Fijación para herramientas de anilla tipo

D n.º 42113

Peso máx.

de las

herramientas

Diámetro

máx. de las

herramientas

Longitud

máx. de la

correa

0,68 kg (1,5 lbs) 6,4 mm (0,25") 122 cm (48")

0,68 kg (1,5 lbs) 12,7 mm (0,5") 122 cm (48")

1,13 kg (2,5 lbs) 6,4 mm (0,25") 30,5 cm (12")

1,13 kg (2,5 lbs) 12,7 mm (0,5") 30,5 cm (12")

Español

Materiales

Nailon, acero inoxidable y cinta de

adhesión por contacto molecular.

Mantenimiento, limpieza

y almacenamiento

Límpiela con un paño húmedo y jabón suave,

enjugue el exceso de humedad y séquela bien.

Guarde este producto lejos de herramientas

u otros objetos que pudieran dañarlo.

Fijación para herramientas de anilla tipo

D n.º 42139

Peso máx.

de las

herramientas

Diámetro

máx. de las

herramientas

Longitud

máx. de

la correa

1,36 kg (3 lbs) 25,4 mm (1") 122 cm (48")

1,36 kg (3 lbs) 51 mm (2") 122 cm (48")

2,94 kg (6,5 lbs) 25,4 mm (1") 30,5 cm (12")

2,94 kg (6,5 lbs) 51 mm (2") 30,5 cm (12")

Paso 1

En la herramienta, seleccione un punto

de instalación que aguante la totalidad

de la herramienta en caso de caída.

Paso 2

Corte la cantidad necesaria de cinta

y tire el revestimiento.

Paso 3

Mientras estira la envoltura de cinta tres

vueltas directamente en la herramienta

con un solapamiento del 100 %, aplique la

fijación para herramientas con los pliegues

hacia fuera (1) y enrolle tres vueltas con un

solapamiento del 100 % junto a cada borde.

Asegúrese de mantener la etiqueta (2)

expuesta durante toda la instalación.

Paso 4

Siga enrollando (y estirando) la cinta desde el

borde de inicio con un 50 % de solapamiento

hasta que la cinta llegue al borde opuesto.

Paso 5

Siga estirando y dé otras cuatro vueltas

con un 100 % de solapamiento al llegar

al borde opuesto.

Características

Fijación para herramientas con anilla tipo D

N.º de pieza Peso máx. de la herramienta

con correa de 30,6 cm

(12") o menos

Peso máx. de la herramienta

con correa de 122,4 cm

(48") o menos

Anchura

42113 1,36 kg (3 lbs) 0,68 kg (1,5 lbs) 12,7 mm (0.5")

42139 1,36 kg (3 lbs) 0,45 kg (1 lb) 25,4 mm (1")

Cinta

N.º de pieza Longitud Anchura

42119 183 cm (6') 25,4 mm (1")

Deutsch

SICHERUNGSTAPE

UND D-RING WERK-

ZEUGBEFESTIGUNG

ART.-NR. , , 

Wichtige Hinweise

Werkzeugbefestigungen in der Art

von Sicherungstapes und D-Ringen

sind nur für Handwerkzeuge bis

zum zulässigen Maximalgewicht

unter Einhaltung der zulässigen

Maximallänge des Sicherungsbands

bestimmt (siehe Technische Daten).

Dieses Produkt ist ausschließlich

für Fachkräfte bestimmt, die im

Umgang mit Handwerkzeugen

bei Höhenarbeiten und/oder nahe

maschinellen Anlagen ausgebildet sind.

Vor jedem Gebrauch auf Schäden

und Funktionstüchtigkeit prüfen:

1. Die gesamte Ausrüstung auf

Abrieb, Verformung, Einschnitte

und scharfe Kanten prüfen.

2. Auf Risse, Einschnitte, Ausfransungen,

Abrieb, Verfärbungen, Brandflecken,

Löcher, Schimmel, Aufspleißen,

lose oder aufgerissene Nähte und

andere Anzeichen von Verschleiß

oder Beschädigungen prüfen.

3. Bei einem der oben genannten

Anzeichen, bei einer Beschädigung

oder bei mangelhafter Funktion:

Die Sicherheitsausrüstung

keinesfalls verwenden, sondern

in ein Sperrlager einlagern.

Sicherstellen, dass der Anbringungsort

keine scharfen Kanten aufweist, die

das Tape beschädigen könnten.

Die Anbringung mit einem neuen

Tape beginnen, wenn das Tape für

eine ordnungsgemäße Befestigung

zu kurz abgelängt wurde.

 Bewahren Sie diese

Gebrauchsanleitung sorgfältig auf.

 Lesen Sie die Gebrauchsanleitung vor

der Verwendung dieser Ausrüstung

sorgfältig durch und stellen Sie sicher,

dass Sie alle Punkte verstanden haben.

Gebrauchsanleitung

Anwendbare Sicherheitsnormen

Erfüllt oder übertrit:

ANSI/ISEA 121-2018

Sicherheitshinweise

WARNUNG!Nicht in der Nähe von

beweglichen Teilen, Mechanismen,

laufenden Maschinen oder rotierenden

Maschinenteilen verwenden.

Kann elektrisch leitendes

Material enthalten.

Der Originalzustand des Produkts darf

in keinster Weise verändert werden.

Anbringung

Siehe Abbildungen auf Seite 3

D-Ring Werkzeugbefestigung #42113

Max.

Werkzeug-

gewicht

Max.

Werkzeug-

durchmesser

Max.

Sicherungs-

bandlänge

0,68 kg 6,4 mm 122 cm

0,68 kg 12,7 mm 122 cm

1,13 kg 6,4 mm 30,5 cm

1,13 kg 12,7 mm 30,5 cm

Deutsch

Materialien

Nylon, nichtrostender Stahl,

Molekularklebstoband.

Wartung, Reinigung und Lagerung

Mit einem feuchten Tuch und milder

Seife reinigen, danach sorgfältig

abwischen und gründlich trocknen.

Dieses Produkt abseits von Werkzeugen

und anderen Gegenständen lagern, die

Beschädigungen verursachen könnten.

D-Ring Werkzeugbefestigung #42139

Max.

Werkzeug-

gewicht

Max.

Werkzeug-

durchmesser

Max.

Sicherungs-

bandlänge

1,36 kg 25,4 mm 122 cm

1,36 kg 51 mm 122 cm

2,94 kg 25,4 mm 30,5 cm

2,94 kg 51 mm 30,5 cm

Schritt 1

Einen Anbringungsort am Werkzeug

auswählen, der das Werkzeug bei einem

Fall in seiner Gesamtheit sichert.

Schritt 2

Die erforderliche Länge Sicherungstape

ablängen und die Schutzfolie entsorgen.

Schritt 3

Während Sie das Band dehnen, wickeln Sie

drei Umdrehungen direkt auf das Werkzeug

mit 100 % Überlappung, dann legen Sie

die Werkzeugbefestigung mit den Falten

nach außen an (1) und wickeln Sie drei

Umdrehungen mit 100 % Überlappung

in der Nähe der beiden Leisten.

Stellen Sie sicher, dass das Etikett (2)

während der gesamten Anbringung freiliegt.

Schritt 4

Das Umwickeln (und Dehnen) von der

Anfangsnahtkante mit 50 % Überlappung

fortsetzen, bis das Tape an der

gegenüberliegenden Nahtkante ankommt.

Schritt 5

Bei Ankunft an der gegenüberliegenden

Nahtkante das Tape dehnen und vier

Umwicklungen mit 100 % Überlappung

vornehmen.

Technische Daten

D-Ring Werkzeugbefestigung

Art.-Nr. Max. Werkzeuggewicht

30,6 cm Sicherungsband

oder kürzer

Max. Werkzeuggewicht

122,4 cm Sicherungsband

oder kürzer

Breite

42113 1,36 kg 0,68 kg 12,7 mm

42139 1,36 kg 0,45 kg 25,4 mm

Cinta

Art.-Nr. Länge Breite

42119 183 cm 25,4 mm

Français

ACCESSOIRES

D’OUTIL RUBAN

D’ATTACHE ET

ANNEAU EN D

Réf., , 

Remarques importantes

Les accessoires d’outil de type ruban

d’attache et anneau en D ne sont

compatibles qu’avec les outils manuels

pesant au maximum le poids spécifié

lorsqu’ils sont utilisés avec la longueur

d’attache indiquée (voir les Spécifications).

Ce produit est destiné à être utilisé

par du personnel dûment formé

et informé concernant le travail

en hauteur et/ou à proximité de

machines avec des outils manuels.

Avant chaque utilisation, vérifier

l’absence de dommages et le bon

fonctionnement du produit :

1. Contrôler l’absence d’abrasions,

de déformations, de coupures et de

bords tranchants sur le matériel.

2. Vérifier l’absence de déchirures, de

coupures, d’effilochage, d’abrasions,

de décolorations, de marques de

brûlure, de trous, de moisissures,

de désépissage ou encore de points

cassés et de toute autre marque

d’usure ou de dommage.

3. Le cas échéant ou en cas de dommage

ou encore de dysfonctionnement,

ne pas utiliser et toujours

isoler dans un endroit sûr.

S’assurer que l’endroit de montage

ne présente pas de bords tranchants

susceptibles d’endommager le ruban.

Dans le cas où le ruban serait trop

court, recommencer l’opération

avec un autre morceau de ruban.

 Conserver ces instructions.

 Lire et comprendre les instructions

avant d’utiliser cet équipement.

Manuel

d’instructions

Normes de sécurité applicables

Est conforme ou dépasse :

ANSI / ISEA 121-2018

Consignes de sécurité

AVERTISSEMENT !Ne pas utiliser

à proximité de pièces mobiles, de

mécanismes, de machines en service

ou d’équipements rotatifs.

Peut contenir des matériaux

conducteurs électriques.

Ne modifier d’aucune manière le produit

par rapport à son état d’origine.

Installation

Voir les images à la page 3

Accessoire d’outil anneau en D réf. 42113

Poids max.

outil Diamètre

max. outil Longueur

d’attache

maximale

0,68 kg (1,5 lb) 6,4 mm (0,25 po) 122 cm (48 po)

0,68 kg (1,5 lb) 12,7 mm (0,5 po) 122 cm (48 po)

1,13 kg (2,5 lb) 6,4 mm (0,25 po) 30,5 cm (12 po)

1,13 kg (2,5 lb) 12,7 mm (0,5 po) 30,5 cm (12 po)

Français

Matériaux

Nylon, acier inoxydable, ruban

adhésif moléculaire.

Entretien, nettoyage et stockage

Nettoyer avec un chion humide et du savon

doux, enlever le surplus et bien sécher.

Ranger ce produit loin d’outils et d’autres

objets susceptibles de l’endommager.

Accessoire d’outil anneau en D réf. 42139

Poids max.

outil Diamètre

max. outil Longueur

d’attache

maximale

1,36 kg (3 lb) 25,4 mm (1 po) 122 cm (48 po)

1,36 kg (3 lb) 51 mm (2 po) 122 cm (48 po)

2,94 kg (6,5 lb) 25,4 mm (1 po) 30,5 cm (12 po)

2,94 kg (6,5 lb) 51 mm (2 po) 30,5 cm (12 po)

Étape 1

Choisir un emplacement de montage sur

un outil capable de soutenir entièrement

l’autre outil en cas de chute.

Étape 2

Couper la longueur de ruban désirée et retirer

le film.

Étape 3

Tout en étirant le ruban, enroulez trois tours

directement sur l'outil avec un chevauchement

de 100 %, puis appliquez l'attache de l'outil

avec les plis vers l'extérieur (1), et enroulez trois

tours avec un chevauchement de 100 % près

de chaque rebord.

Veiller à ne pas dissimuler l’étiquette (2)

pendant toute l’opération d’installation.

Étape 4

Continuer à enrouler (tout en tendant)

le ruban en partant du premier côté

jusqu’à atteindre l’autre, en chevauchant

chaque tour à moitié.

Étape 5

Une fois de l’autre côté, continuer

à tendre le ruban et faire quatre tours en

les chevauchant à chaque fois à 100 %.

Spécifications

Accessoire d’outil anneau en D

Réf. Poids maxi des outils

Attache maxi de

30,6 cm (12 po)

Poids maxi des outils

Attache maxi de

122,4 cm (48 po)

Largeur

42113 1,36 kg (3 lb) 0,68 kg (1,5 lb) 12,7 mm (0,5 po)

42139 1,36 kg (3 lb) 0,45 kg (1 lb) 25,4 mm (1 po)

Ruban d’attache

Réf. Longueur Largeur

42119 183 cm (6') 25,4 mm (1 po)

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Guardian Équipements de sécurité

Guardian

Guardian CR3-EDGE SELF-RETRACTING LIFELINE Manuel utilisateur

Guardian

Guardian PitchPro Manuel utilisateur

Guardian

Guardian PBH05 Manuel utilisateur

Guardian

Guardian XPLORER Manuel utilisateur

Guardian

Guardian 42120 Manuel utilisateur

Guardian

Guardian MDS86012CHR Guide d'installation

Guardian

Guardian G-Rail Manuel utilisateur

Guardian

Guardian 42100 Manuel utilisateur

Guardian

Guardian WEB HORIZONTAL LIFELINE Manuel utilisateur

Guardian

Guardian 00240 Manuel utilisateur

Guardian

Guardian DIABLO 10967 Manuel utilisateur

Guardian

Guardian FABXR Manuel utilisateur

Guardian

Guardian G2-200KHX1 Manuel utilisateur

Guardian

Guardian 42110 Manuel utilisateur

Guardian

Guardian 10920 Manuel utilisateur

Guardian

Guardian 10785 Manuel utilisateur

Guardian

Guardian Non-Shock Lanyard Manuel utilisateur

Guardian

Guardian 15220 Manuel utilisateur

Guardian

Guardian 10785 Manuel utilisateur

Guardian

Guardian 00260 Manuel utilisateur

Guardian

Guardian G-CAS Manuel utilisateur

Guardian

Guardian FABX Manuel utilisateur

Guardian

Guardian ATOM-X RETRACTABLE TYPE FALL ARRESTER Manuel utilisateur

Guardian

Guardian 10870 Manuel utilisateur

Manuels Équipements de sécurité populaires d'autres marques

Innova

Innova Xtirpa Mode d’emploi

bolle SAFETY

bolle SAFETY B810 Manuel utilisateur

SHENZHEN FANHAI SANJIANG ELECTRONICS

SHENZHEN FANHAI SANJIANG ELECTRONICS A9060T Manuel utilisateur

Hiltron security

Hiltron security POWER8E Mode d’emploi

Hatco

Hatco B-950P Manuel utilisateur

Sitec

Sitec TX MATIC Manuel utilisateur

TEUFELBERGER

TEUFELBERGER GRIP 12 Manuel utilisateur

MSA

MSA PremAire System Manuel utilisateur

AMC

AMC 1022M Series Manuel utilisateur

Trinity

Trinity CASS S3 Manuel utilisateur

CMC

CMC Helitack HotSeat Manuel utilisateur

Force

Force P-35 Manuel utilisateur

ACM

ACM SAFETY D200 Manuel du produit

Honeywell

Honeywell Miller H-Design DuraFlex Manuel de l'opérateur

ROCK

ROCK P-451 AS Manuel utilisateur

Power first

Power first 2XYR7A Manuel de service

SCHUBERTH

SCHUBERTH SHP 28-C Manuel utilisateur

Trango

Trango CINCH Manuel utilisateur
