Grohe Talia 33 233 Manuel utilisateur

33 233

Talia

English .....1

Français .....2

Español .....3

94.798.131/ÄM 212225/04.08

Talia

S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Entregue estas instrucciones al usario final de la grifería!

Please pass these instructions on to the end user of the fitting!

English

Application

Operation is possible in conjunction with:

- Pressurized storage heaters

Operation is not possible with:

- low-pressure storage heaters

(displacement water heaters)

Specifications

•Max. flow

8.3 L/min or 2.2 gpm/60 psi

GROHE WaterCare 5.7 L/min or 1.5 gpm/60 psi

•Flow pressure

- min. 7.25 psi

- recommended 14.5 - 72.5 psi

- greater than 72.5 psi, fit pressure reducing valve

•Max. operating pressure 145 psi

•Test pressure 232 psi

•Temperature

- max. (hot water inlet) 176 °F

Scalding protection possible by fitting a handle

rotation stop (order no. 46 308).

•Water connection cold - RH

hot - LH

•Non reversible cartridge

Note:

Major pressure differences between cold and hot

water supply should be avoided.

Installation

Flush pipes thoroughly!

Mount faucet on basin

See dimensional drawing fold-out page I.

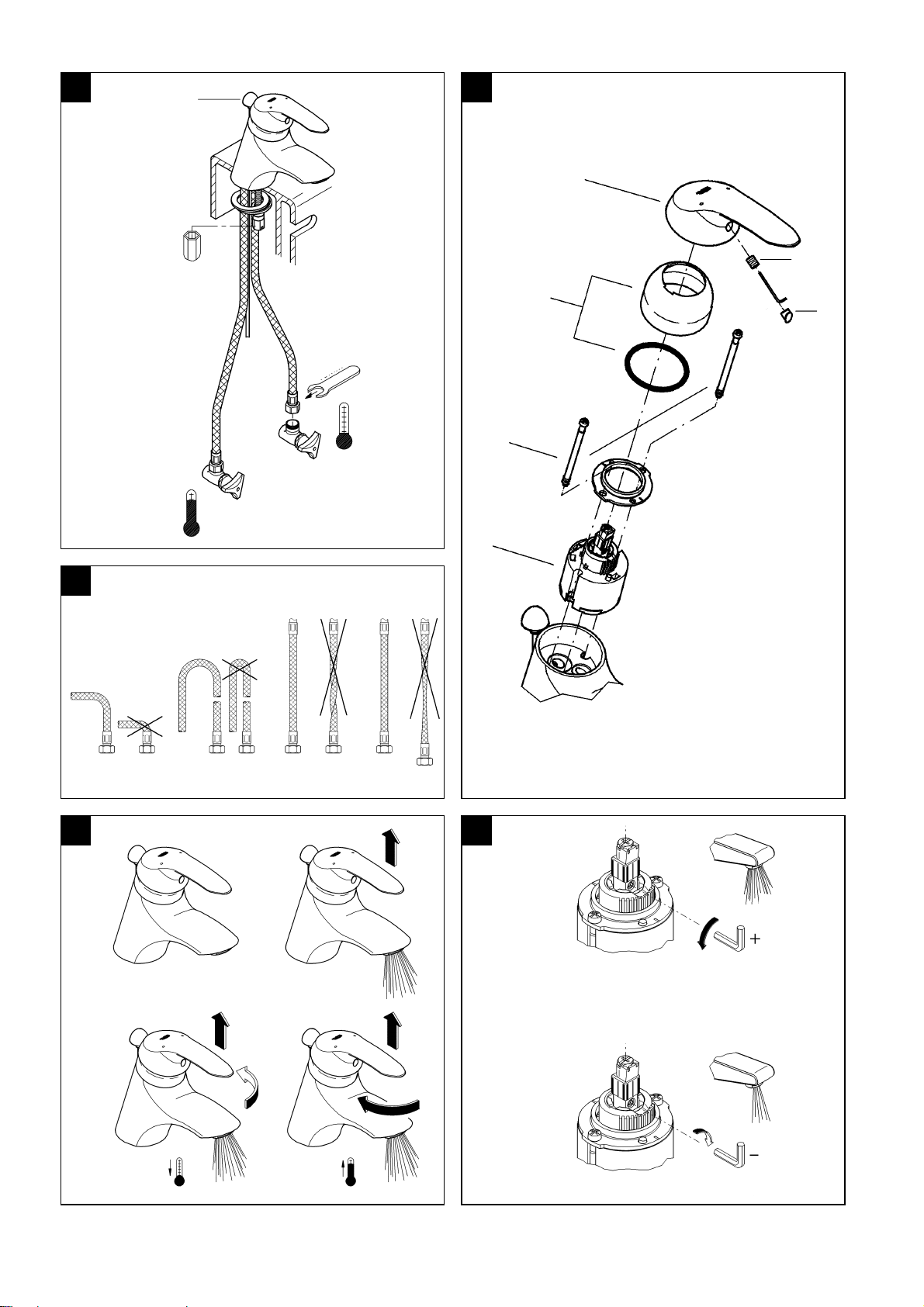

For installation, see fold-out page III, fig. [1].

Lift rod (A) must be inserted into the mixer body during

installation.

Connect faucet

For this purpose the supply hoses must be connected

to the angle stops (or other supply points), see figs. [1]

and [2].

The cold water supply should be connected on the

right, the hot water supply on the left side.

Avoid cross connection. The cartridge is not

reversible.

Fit pop-up drain (28 957), see fold-out page II, ensure

that flange of pop-up drain is sealed.

Open angle stops and check faucet for correct

function, see fig. [3].

Lift lever = open (water flow)

Press lever down = closed (off)

Move lever to right = cold water

Move lever to left = hot water

Check connections for leakage.

Flow rate limiter

This mixer is fitted with a flow rate limiter, permitting an

infinitely individual variable reduction in the flow rate.

The highest possible flow rate is set by the factory

before despatch. The use of flow rate limiters in

combination with hydraulic instantaneous water

heaters is not recommended.

For commissioning see “Replacing the cartridge”

point 1 to 3, fig. [4] and [5].

Maintenance

Inspect and clean all parts, replace as necessary and

grease with special grease.

Shut off the hot and cold water supply!

I. Replacing the cartridge, see fig. [4].

1.Lever out plug (B).

2.Loosen set screw (C) with 3mm socket spanner

and detach lever (D).

3. Remove cap (E).

4.Remove screws (F) and detach complete

cartridge (G).

5.Replace complete cartridge (G).

Assemble in reserve order.

Observe the correct installation position!

Make sure that the cartridge seals engage in the

grooves on the housing. Fit screws (F) and tighten

evenly and alternately.

II. Unscrew and clean flow regulator (13 955), see

fold-out page II.

Assemble in reverse order.

Replacement parts, see fold-out page II ( * = special

accessories).

Care

Instructions for care of this faucet will be found in the

Limited Warranty supplement.

Français

Domaine d'application

Le service est possible en combinaison avec:

- Des chauffe-eau à accumulateur sous pression

Le service n'est pas possible en combinaison avec:

- Des systèmes d'eau chaude à écoulement libre

Caractéristiques techniques

•Débit maxi. 8,3 l/min ou 2,2 g/min/4,1 bar

GROHE WaterCare 5,7 l/min ou 1,5 g/min/4,1 bar

•Pression dynamique

- mini. 0,5 bar

- recommandée 1 - 5 bar

- supérieure à 5 bar, mise en place d'un réducteur

de pression

•Pression de service maxi. 10 bar

•Pression d'épreuve 16 bar

•Température

- maxi. (admission d'eau chaude) 80 °C

Installer un butée de poignée (réf. 46 308) pour

éviter tout risque d'échaudage.

•Raccord d'eau froide - à droite

chaude - à gauche

•Cartouche non réversible

Remarque

Il convient d'éviter toute différence de pression impor-

tante entre l'alimentation en eau froide et chaude.

Montage

Purger à fond les canalisations!

Monter le mitigeur sur le lavabo

Voir diagramme dimensionnel, voir volet I.

Pour le montage, voir volet III, fig. [1].

Lors du montage, engager la tirette de vidage (A) dans

le corps du mitigeur.

Raccorder le mitigeur

Pour ce faire, les conduites en cuivre doivent être

ajustées sur les robinets d'équerre (ou autre points

d'alimentation), voir figs. [1] et [2].

L'alimentation en eau froide doit être raccordée sur la

droite et l'alimentation en eau chaude sur la gauche.

Eviter de croisere les raccordements. La cartouche

n'est pas réversible.

Monter la bonde de vidage (28 957), voir volet II,

s'assurer que le joint de clapet est étanche.

Ouvrir les robinets d'équerre et vérifier que le

mitigeur fonctionne correctement, voir fig. [3].

Soulever le levier = ouvert (écoulement

d'eau)

Appuyer sur le levier = fermé

Levier tourné vers la droite = eau froide

Levier tourné vers la gauche = eau chaude

Vérifier l'étanchéité des raccordements.

Limiteur de débit

Cette robinetterie est équipée d'un limiteur de volume.

Celui-ci permet une limitation individualisée, en

continu, du débit.

Le débit maximal est pré-réglé en usine. Son utilisation

n'est pas recommandée avec des chauffe-eau

instantanés à commande hydraulique.

Pour la mise en service, voir «Remplacement de la

cartouche», point 1 à 3, fig. [4] et [5].

Maintenance

Contrôler, nettoyer et, si nécessaire, remplacer les

pièces. Les graissé avec une graisse spéciale.

Arrêter les arrivées d'eau froide et d'eau chaude!

I. Remplacement de la cartouche, voir fig. [4].

1.Retirer le bouchon (B) en faisant levier.

2.Dévisser la vis sans tête (C) avec une clé Allen

de 3mm et déposer le levier (D).

3. Dévisser le capuchon (E).

4.Desserrer les vis (F) et retirer la cartouche

complète (G).

5.Remplacer la cartouche complète (G).

Montage dans l'ordre inverse.

Tenir compte de la position de montage!

Il faut veiller à ce que les joints de cartouche

s'engagent correctement dans les logements du corps

de robinetterie. Engager les vis (F) et les serrer

alternativement et progressivement.

II. Déposer et nettoyer la régulateur de jet (13 955),

voir volet II.

Montage dans l'ordre inverse.

Pièces de rechange, voir volet II (* = accessoires

spéciaux).

Entretien

Vouz trouverez les instructions d'entretien de ce

mitigeur dans le supplément Garantie Limitée.

Español

Campo de aplicación

Es posible el funcionamiento en conjunción con:

- Acumuladores de presión

No instalar con:

- acumuladores de baja presión (calentadores de

agua sin presión)

Datos técnicos

•Caudal máx.

8.3 L/min o 2.2 gpm/60 psi

GROHE WaterCare 5.7 L/min o 1.5 gpm/60 psi

•Presión

- mín. 7,25 psi

- recomendada 14,5 - 72,5 psi

- si la presión es superior a 72,5 psi, se deberá

instalar una válvula reductora de presión

•Presión de utilización máx. 145 psi

•Presión de verificación 232 psi

•Temperatura

- máx. (entrada del agua caliente) 176 °F

posible incorporar una protección contra

escaldaduras, instalando un tope de rotación de la

palanca (N° de ref. 46 308).

•Acometida del agua fría - a la derecha

caliente - a la izquierda

•Cartucho irreversible

Nota:

Deberán evitarse las diferencias de presión entre las

acometidas del agua fría y del agua caliente.

Instalación

¡Purgar a fondo las tuberías!

Montar el mezclador

Ver el diagrama de la página desplegable I.

Para la instalación, ver la página desplegable III,

fig. [1].

La varilla del vaciador (A) deberá colocarse antes de

montar el monomando.

Conectar el mezclador

Para esta finalidad, las tuberías deberán estar ins-

taladas a las llaves de escuadra (o a los otros puntos

de alimentación), ver las figs. [1] y [2].

La acometida del agua fría deberá conectarse a la

derecha, y la acometida del agua caliente deberá

conectarse a la izquierda.

Evite coneciones cruzadas. El cartucho no es

reversible.

Montar el desague (28 957), ver la página desplega-

ble II, asegurarse de que esté sellado el cuerpo de la

válvula del desague.

Abrir las llaves de escuadra y comprobar el cor-

recto funcionamiento del mezclador, ver la fig. [3].

Levantar palanca = abrir (sale el agua)

Bajar palanca = cerrar

Girar palanca a la derecha = agua fría

Girar palanca a la izquierda = agua caliente

Revisar las coneciones para comprobar la

ausencia de escapes.

Limitador de caudal

Este monomando está equipado con una limitación de

caudal. Gracias a ello es posible una limitación

individual, sin escalonamientos del caudal.

El caudal sale de fábrica preajustado al máximo

posíble. No es recomendable aplicar la limitación de

caudal en combinación con calentadores instantáneos

con control hidráulico.

Para de la puesta en servicio véase “Cambio del

cartucho” pto. 1 - 3, fig. [4] y [5].

Mantenimiento

Revisar, limpiar y cambiar eventualmente todas las

piezas, y engrasarlas con grasa especial para grifería.

¡Cerrar la llaves de las tuberías del agua fría y del

agua caliente!

I. Cambio del cartucho, ver la fig. [4].

1.Quitar el tapón (B) haciendo palanca.

2.Con una llave allen de 3mm, desenroscar el tornillo

prisionero (C) y quitar la palanca (D).

3. Desenroscar la carcasa (E).

4.Aflojar los tornillos (F) y quitar el cartucho (G)

completo.

5.Cambiar el cartucho (G) completo.

El montaje se efectúa procediendo en orden inverso.

¡Prestar atención a la posición de montaje!

Hay que asegurarse de que las juntas del cartucho

encajen en las entallas del cuerpo del mezclador

monomando. Enroscar los tornillos (F) y apretarlos

con uniformidad alternativamente.

II. Desenroscar y limpiar el aireador (13 955), ver

página desplegable II.

El montaje se efectúa procediendo en orden inverso.

Componentes de sustitución, Consulte la página

desplegable II (* = accesorios especiales).

Cuidados periódicos

En el suplemento Garantía a Limitada encontrará las

instrucciones relativas al cuidado de esta batería.

III

13mm

16mm

3mm

2.5mm

Grohe Canada Inc.

1226 Lakeshore Road East

Mississauga, Ontario

Canada, L5E 1E9

Technical Services

Services Techniques

Phone/Tél: 905/271-2929

Fax/Télécopieur: 905/271-9494

Grohe America Inc.

241 Covington Drive

Bloomingdale, IL

60108

U.S.A.

Technical Services

Phone: 630/582-7711

Fax: 630/582-7722

Table des matières

Langues :

Autres manuels Grohe Équipements de cuisine et de salle de bain

Grohe

Grohe Euroeco Special 32 788 Manuel utilisateur

Grohe

Grohe EUROSMART 33 161 Manuel utilisateur

Grohe

Grohe Grandera 19 931 Manuel utilisateur

Grohe

Grohe Ondus 36 082 Manuel utilisateur

Grohe

Grohe Ladylux Pro 32 245 Manuel utilisateur

Grohe

Grohe GROHTHERM 2000 34 174 Manuel utilisateur

Grohe

Grohe Bridgeford 25 079 Manuel utilisateur

Grohe

Grohe Tectron Manuel utilisateur

Grohe

Grohe EURODISC JOYSTICK 23 430 Manuel utilisateur

Grohe

Grohe Eurosmart 33 490 Manuel utilisateur

Grohe

Grohe ALLURE 23 534 Manuel utilisateur

Grohe

Grohe 32 824 Manuel utilisateur

Grohe

Grohe 23 036 Manuel utilisateur

Grohe

Grohe Wave 32449 Manuel utilisateur

Grohe

Grohe Atrio 20 069 Manuel utilisateur

Grohe

Grohe Zedra 33 707 Manuel utilisateur

Grohe

Grohe Geneva 25 506 Manuel utilisateur

Grohe

Grohe Euroeco Special 32 780 Manuel utilisateur

Grohe

Grohe Eurosmart 33 202 Manuel utilisateur

Grohe

Grohe Blue 33 251 Manuel utilisateur

Grohe

Grohe 36 211 Manuel utilisateur

Grohe

Grohe Tectron 36 201 Manuel utilisateur

Grohe

Grohe Arden 20121 Manuel utilisateur

Grohe

Grohe Blue HOME 31 606 Manuel utilisateur

Manuels Équipements de cuisine et de salle de bain populaires d'autres marques

Hans Grohe

Hans Grohe Zenio Metro 31811000 Manuel utilisateur

Gröne

Gröne Zedra 32 555 Manuel utilisateur

Transform

Transform QL045 Manuel utilisateur

Sanela

Sanela SLU 09PTB Manuel utilisateur

Glacier bay

Glacier bay FP4A0052BNV Instructions de montage

Lefroy Brooks

Lefroy Brooks C1-1400 Instructions de montage

Danze

Danze D302455 Manuel utilisateur

Waterworks

Waterworks CEKM30 Feuille d'instructions

Helvex

Helvex Omega TV-298 Manuel utilisateur

Tribata.

Tribata. GEORGIAN G5393 Manuel utilisateur

Alpha Bidet

Alpha Bidet Alpha One Manuel utilisateur

InSinkErator

InSinkErator H/HC3300 Manuel d'installation

Clou

Clou Xo type 1 Manuel utilisateur

Kohler

Kohler Contra 26448T-4 Manuel utilisateur

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Manuel utilisateur

Wickes

Wickes MONO SINK MIXER Manuel utilisateur

Oliveri

Oliveri Munich MU7063C Manuel utilisateur

Graff

Graff PHASE E-6659-LM45W Manuel de l'opérateur
