Grohe 23 036 Manuel utilisateur

English .....1

Français .....2

Español .....3

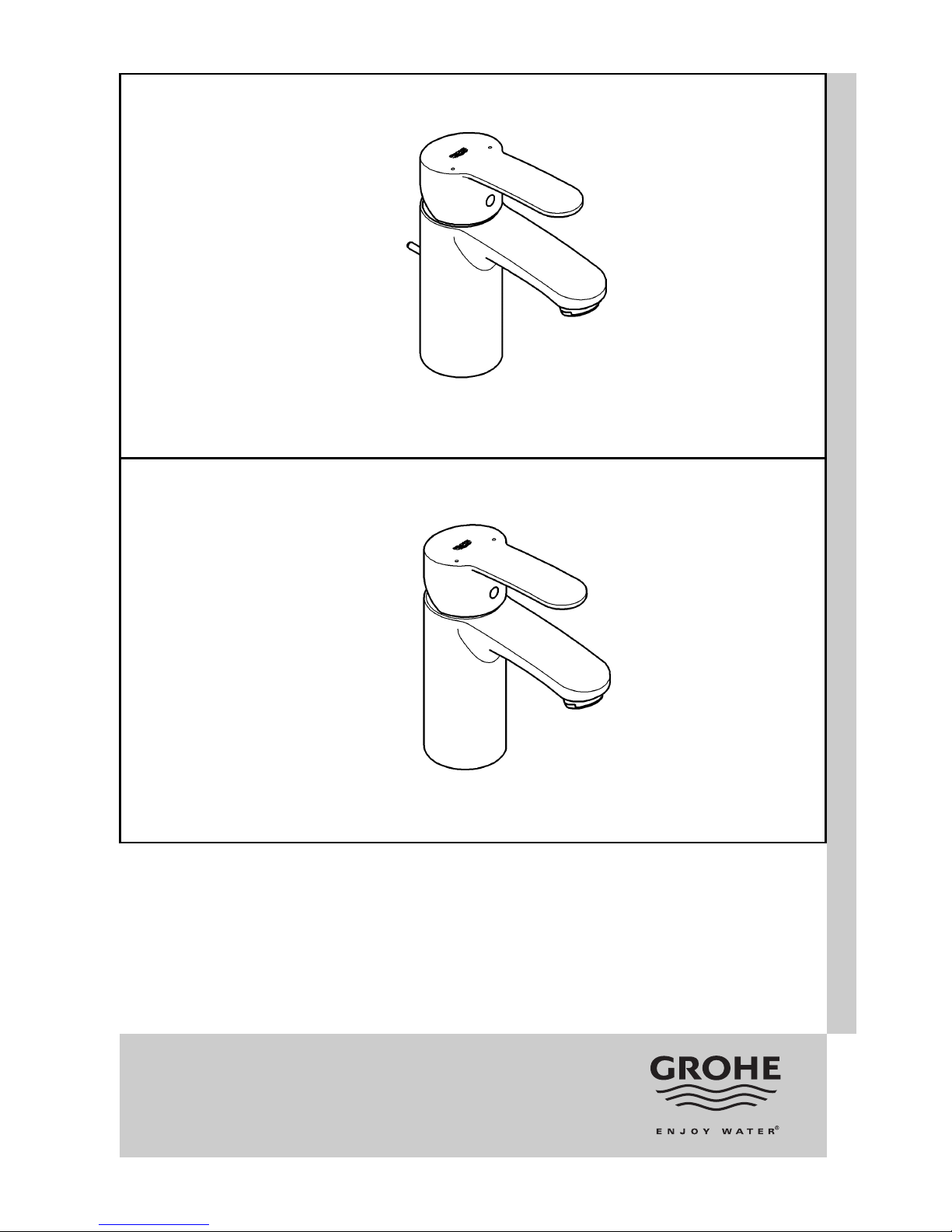

Design & Quality Engineering GROHE Germany

Eurostyle Cosmopolitan

99.209.031/ÄM 218774/12.10

23 036

23 042

S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Entregue estas instrucciones al usario final de la grifería!

Please pass these instructions on to the end user of the fitting!

23 036

23 042

English

Application

Operation is possible in conjunction with:

- Pressurized storage heaters

Operation is not possible with:

- Low-pressure storage heaters

(displacement water heaters)

Specifications

•Max. flow

8.3 L/min or 2.2 gpm/60 psi

•Flow pressure

- min. 7.25 psi

- recommended 14.5 - 72.5 psi

- greater than 72.5 psi, fit pressure

reducing valve

•Max. operating pressure 145 psi

•Test pressure 232 psi

•Temperature

- max. (hot water inlet) 176 °F

Scalding protection possible by fitting a handle

rotation stop (order no. 46 375).

•Water connection hot - LH

cold - RH

•Non reversible cartridge

Note

Major pressure differences between hot and cold

water supply should be avoided.

Installation

Flush piping system prior and after installation of

faucet thoroughly!

Mount faucet on basin

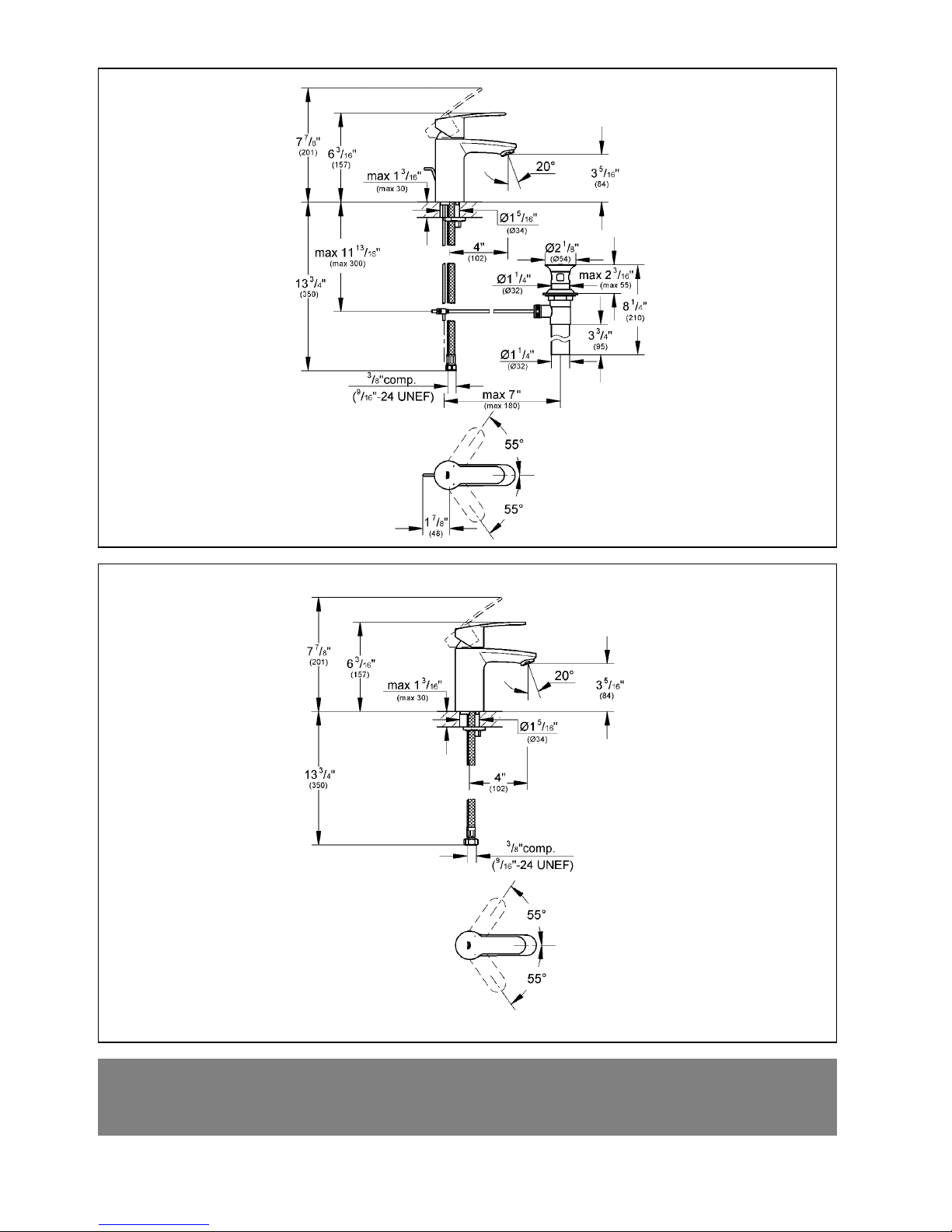

See dimensional drawing fold-out page I.

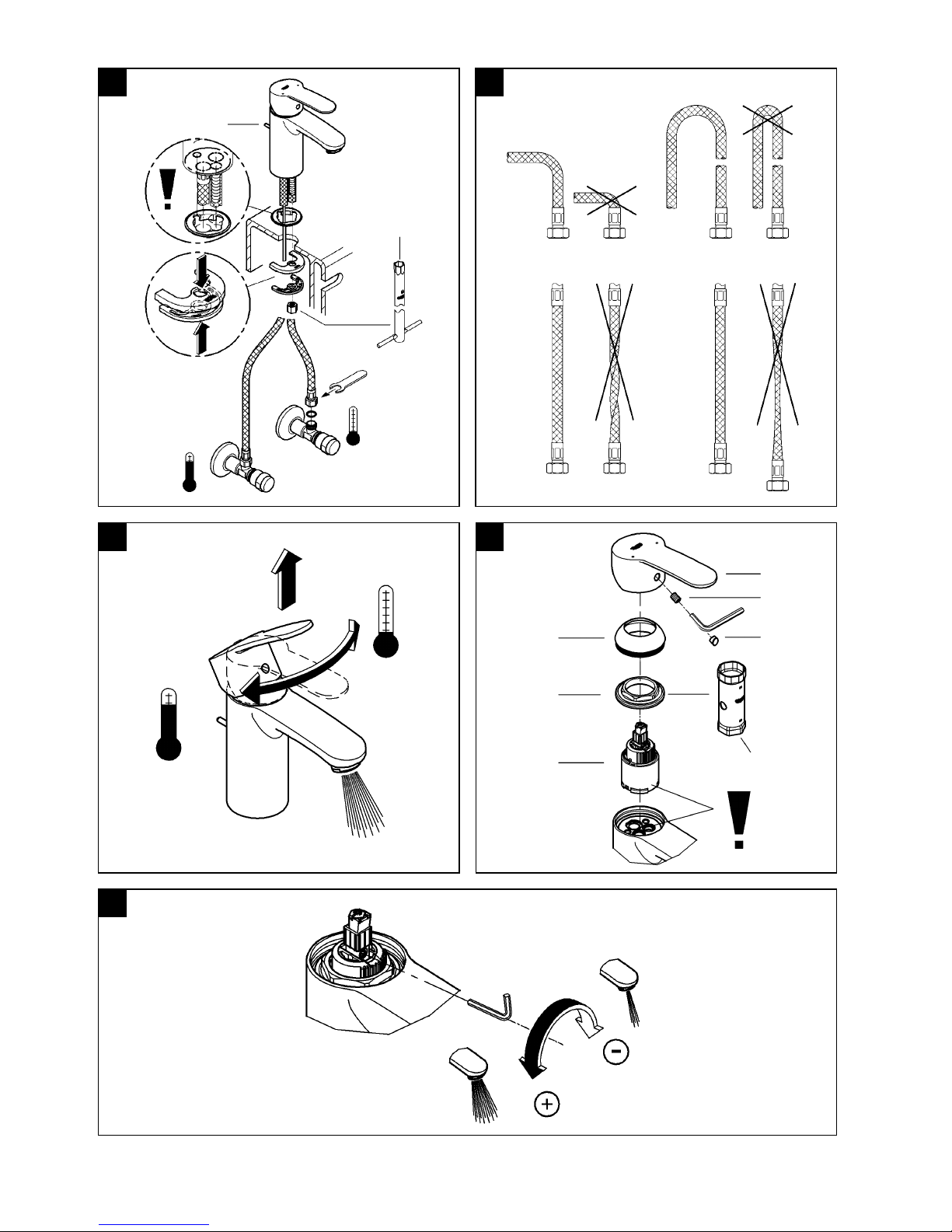

For installation, see fold-out page III, fig. [1].

Lift rod (A) must be inserted into the mixer body during

installation.

Connect faucet

For this purpose the supply hoses must be connected

to the angle stops (or other supply points), see figs. [1]

and [2].

The hot water supply should be connected on the left,

the cold water supply on the right side.

Avoid cross connection. The cartridge is not

reversible.

Fit pop-up drain (28 957), see fold-out page II, ensure

that flange of pop-up drain is sealed.

Open angle stops and check faucet for correct

function, see fig. [3].

Lift lever = open (water flow)

Press lever down = closed (off)

Move lever to right = cold water

Move lever to left = hot water

Check connections for leakage.

Flow rate limiter

This mixer is fitted with a flow rate limiter, permitting an

infinitely individual variable reduction in the flow rate.

The highest possible flow rate is set by the factory

before despatch.

The use of flow rate limiters in combination with

hydraulic instantaneous water heaters is not

recommended.

For commissioning see “replacing the cartridge”

point 1 to 3, fig. [4] and [5].

Maintenance

Inspect and clean all parts, replace as necessary and

grease with special grease.

Shut off the hot and cold water supply!

I. Replacing the cartridge, see fig. [4].

1. Lever out plug (B).

2. Remove set screw (C) using a 3mm socket wrench

and pull off lever (D).

3. Pull off cap (E).

4. Turn out screwing (F) with key 32mm.

5. Change complete cartridge (G).

Assemble in reserve order.

Observe the correct installation position!

Make sure that the cartridge seals engage in the

grooves and the locating pins at the base of the

cartridge slot into the apertures on the housing.

Screw in and tighten screwing (F).

II. Flow control, see fold-out page II.

Unscrew and clean flow regulator (13 955).

Assemble in reverse order.

Replacement parts, see fold-out page II ( * = special

accessories).

Care

Instructions for care of this single lever faucet will be

found in the Limited Warranty supplement.

Français

Domaine d'application

Le service est possible en combinaison avec:

- Des chauffe-eau à accumulateur sous pression

Le service n'est pas possible en combinaison avec:

- Des systèmes d'eau chaude à écoulement libre

Caractéristiques techniques

•Débit maxi.

8,3 l/min ou 2,2 g/min/4,1 bar

•Pression dynamique

- mini. 0,5 bar

- recommandée 1 - 5 bar

- supérieure à 5 bar, mise en place

d'un réducteur de pression

•Pression de service maxi. 10 bar

•Pression d'épreuve 16 bar

•Température

- maxi. (admission d'eau chaude) 80 °C

Installer un butée de poignée (réf. 46 375) pour

éviter tout risque d'échaudage.

•Raccord d'eau chaude - à gauche

froide - à droite

•Cartouche non réversible

Remarque

Il convient d'éviter toute différence de pression impor-

tante entre l'alimentation en eau chaude et froide.

Montage

Bien rincer les canalisations avant et après

l’installation!

Monter le mitigeur sur le lavabo

Voir diagramme dimensionnel, voir volet I.

Pour le montage, voir volet III, fig. [1].

Lors du montage, engager la tirette de vidage (A) dans

le corps du mitigeur.

Raccorder le mitigeur

Pour ce faire, les conduites en cuivre doivent être

ajustées sur les robinets d'équerre (ou autre points

d'alimentation), voir figs. [1] et [2].

L'alimentation en eau chaude doit être raccordée sur

la gauche et l'alimentation en eau froide sur la droite.

Eviter de croisere les raccordements. La cartouche

n'est pas réversible.

Monter la bonde de vidage (28 957), voir volet II,

s'assurer que le joint de clapet est étanche.

Ouvrir les robinets d'équerre et vérifier que le

mitigeur fonctionne correctement, voir fig. [3].

Soulever le levier = ouvert (écoulement

d'eau)

Appuyer sur le levier = fermé

Levier tourné vers la droite = eau froide

Levier tourné vers la gauche = eau chaude

Vérifier l'étanchéité des raccordements.

Limiteur de débit

Cette robinetterie est équipée d'un limiteur de volume.

Celui-ci permet une limitation individualisée, en

continu, du débit.

Le débit maximal est pré-réglé en usine.

Son utilisation n'est pas recommandée avec des

chauffe-eau instantanés à commande hydraulique.

Pour la mise en service, voir «Remplacement de la

cartouche», point 1 à 3, fig. [4] et [5].

Maintenance

Contrôler, nettoyer et, si nécessaire, remplacer les

pièces. Les graissé avec une graisse spéciale.

Arrêter les arrivées d'eau froide et d'eau chaude!

I. Remplacement de la cartouche, voir fig. [4].

1. Retirer le bouchon (B) en faisant levier.

2. Dévisser la vis sans tête (C) avec une clé Allen

de 3mm et déposer le levier (D).

3. Dévisser le capuchon (E).

4. Desserrer la bague filetée (F) avec une clé Allen

de 32mm.

5. Remplacer la cartouche complète (G).

Le montage s'effectue dans l'ordre inverse.

Tenir compte de la position de montage!

S'assurer que les joints et les détrompeurs de la

cartouche s'engagent sans forcer dans les logements

prévus dans le corps.

Insérer la bague filetée (F) et serrer jusqu'au blocage.

II. Régulateur de jet, voir volet II.

Dévisser et nettoyer le régulateur de jet (13 955).

Montage dans l'ordre inverse.

Pièces de rechange, voir volet II (* = accessoires

spéciaux).

Entretien

Les instructions d'entretien de ce mitigeur monocom-

mande se trouvent dans l'annexe Garantie Limitée.

Español

Campo de aplicación

Es posible el funcionamiento en conjunción con:

- Acumuladores de presión

No instalar con:

- acumuladores de baja presión (calentadores de

agua sin presión)

Datos técnicos

•Caudal máx.

8.3 L/min or 2.2 gpm/60 psi

•Presión

- mín. 7,25 psi

- recomendada 14,5 - 72,5 psi

- si la presión es superior a 72,5 psi, se deberá

instalar una válvula reductora de presión

•Presión de utilización máx. 145 psi

•Presión de verificación 232 psi

•Temperatura

- máx. (entrada del agua caliente) 176 °F

Es posible incorporar una protección contra

escaldaduras, instalando un tope de rotación de la

palanca (N° de ref. 46 375).

•Acometida del agua caliente - a la izquierda

fría - a la derecha

•Cartucho irreversible

A tener en cuenta

Deberán evitarse las diferencias de presión entre las

acometidas del agua fría y del agua caliente.

Instalación

¡Purgar a fondo el sistema de tuberías antes y

después de la instalación!

Montar el mezclador

Ver el diagrama de la página desplegable I.

Para la instalación, ver la página desplegable III,

fig. [1].

La varilla del vaciador (A) deberá colocarse antes de

montar el monomando.

Conectar el mezclador

Para esta finalidad, las tuberías deberán estar ins-

taladas a las llaves de escuadra (o a los otros puntos

de alimentación), ver las figs. [1] y [2].

La acometida del agua caliente deberá conectarse a la

izquierda, y la acometida del agua fría deberá

conectarse a la derecha.

Evite coneciones cruzadas. El cartucho no es

reversible.

Montar el desague (28 957), ver la página desplega-

ble II, asegurarse de que esté sellado el cuerpo de la

válvula del desague.

Abrir las llaves de escuadra y comprobar el cor-

recto funcionamiento del mezclador, ver la fig. [3].

Levantar palanca = abrir (sale el agua)

Bajar palanca = cerrar

Girar palanca a la derecha = agua fría

Girar palanca a la izquierda = agua caliente

Revisar las coneciones para comprobar la

ausencia de escapes.

Limitador de caudal

Este monomando está equipado con una limitación de

caudal. Gracias a ello es posible una limitación

individual, sin escalonamientos del caudal.

El caudal sale de fábrica preajustado al máximo

posíble. No es recomendable aplicar la limitación

de caudal en combinación con calentadores

instantáneos con control hidráulico.

Para de la puesta en servicio véase “cambio del

cartucho” pto. 1 - 3, Fig. [4] y [5].

Mantenimiento

Revisar, limpiar y cambiar eventualmente todas las

piezas, y engrasarlas con grasa especial para

grifería.

Cerrar la llaves de las tuberías del agua fría y del

agua caliente!

I. Cambio del cartucho, ver la fig. [4].

1. Quitar el tapón (B) haciendo palanca.

2. Con una llave Allen de 3mm, desenroscar el tornillo

prisionero (C) y quitar la palanca (D).

3. Quitar la carcasa (E).

4. Desenroscar la unión atornillada (F) con una llave

de 32mm.

5. Cambiar el cartucho (G) completo.

El montaje se efectúa en el orden inverso.

¡Atender a la posición de montaje!

Hay que asegurarse de que las juntas del cartucho y

los tetones ubicados en la base del mismo encajen en

las entallas y orificios del cuerpo del monomando.

Enroscar la unión atornillada (F) y apretar

fuertemente.

II. Aireador, ver la página desplegable II.

Desenroscar y limpiar el aireador (13 955).

El montaje se efectúa procediendo en orden inverso.

Componentes de sustitución, Consulte la página

desplegable II (* = accesorios especiales).

Cuidados periódicos

Las instrucciones a seguir para dar los necesarios

cuidados periódicos a este mezclador monomando se

dan en las Garantía Limitada que se adjuntan.

III

13mm

*19 017

16mm

3mm

32mm

*19 332

2,5mm

Grohe Canada Inc.

1230 Lakeshore Road East

Mississauga, Ontario

Canada, L5E 1E9

Technical Services

Services Techniques

Phone/Tél: 905/271-2929

Fax/Télécopieur: 905/271-9494

Grohe America Inc.

241 Covington Drive

Bloomingdale, IL

60108

U.S.A.

Technical Services

Phone: 630/582-7711

Fax: 630/582-7722

www.grohe.com

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Grohe Équipements de cuisine et de salle de bain

Grohe

Grohe Atrio 20 008 Manuel utilisateur

Grohe

Grohe Contromix 36 109 Manuel utilisateur

Grohe

Grohe EUROSMART COSMOPOLITAN E + POWERBOX 36 386 Manuel utilisateur

Grohe

Grohe Alira Manuel utilisateur

Grohe

Grohe Eggeman Eurotec 41 206 Manuel utilisateur

Grohe

Grohe Blue HOME 31 606 Manuel utilisateur

Grohe

Grohe 32 125 Manuel utilisateur

Grohe

Grohe EUROSMART COSMOPOLITAN E 36 324 Manuel utilisateur

Grohe

Grohe Grohtherm 2000 Special 34 427 Manuel utilisateur

Grohe

Grohe VELETTO 30366000 Manuel utilisateur

Grohe

Grohe 19 491 Manuel utilisateur

Grohe

Grohe 30365000 Manuel utilisateur

Grohe

Grohe 31 054 Manuel utilisateur

Grohe

Grohe 33 780 Manuel utilisateur

Grohe

Grohe Tectron 36 201 Manuel utilisateur

Grohe

Grohe Tenso 32 924 Lavatory Centerset Manuel utilisateur

Grohe

Grohe Atrio Manuel utilisateur

Grohe

Grohe 34 573 Manuel utilisateur

Grohe

Grohe MintaTouch 31 358 Manuel utilisateur

Grohe

Grohe Bridgeford 20 158 Manuel utilisateur

Grohe

Grohe ARDEN 20 388 Manuel utilisateur

Grohe

Grohe Eurofresh 19 194 Manuel utilisateur

Grohe

Grohe BauLoop 20 333 Manuel utilisateur

Grohe

Grohe 31 055 Manuel utilisateur

Manuels Équipements de cuisine et de salle de bain populaires d'autres marques

Hans Grohe

Hans Grohe Zenio Metro 31811000 Manuel utilisateur

Gröne

Gröne Zedra 32 555 Manuel utilisateur

Transform

Transform QL045 Manuel utilisateur

Sanela

Sanela SLU 09PTB Manuel utilisateur

Glacier bay

Glacier bay FP4A0052BNV Instructions de montage

Lefroy Brooks

Lefroy Brooks C1-1400 Instructions de montage

Danze

Danze D302455 Manuel utilisateur

Waterworks

Waterworks CEKM30 Feuille d'instructions

Helvex

Helvex Omega TV-298 Manuel utilisateur

Tribata.

Tribata. GEORGIAN G5393 Manuel utilisateur

Alpha Bidet

Alpha Bidet Alpha One Manuel utilisateur

InSinkErator

InSinkErator H/HC3300 Manuel d'installation

Clou

Clou Xo type 1 Manuel utilisateur

Kohler

Kohler Contra 26448T-4 Manuel utilisateur

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Manuel utilisateur

Wickes

Wickes MONO SINK MIXER Manuel utilisateur

Oliveri

Oliveri Munich MU7063C Manuel utilisateur

Graff

Graff PHASE E-6659-LM45W Manuel de l'opérateur
