Model H8225 21⁄2 Gallon Paint Tank with Gun -18-

H8225 PAINT TANK







































 





REF PART # DESCRIPTION REF PART # DESCRIPTION

1 PH8225001 FLUID OUTLET ADAPTER 12 PH8225012 SWIVEL ADAPTER

2 PH8225002 FLUID TUBE 13 PH8225013 REGULATOR

3 PH8225003 HINGE PIN 14 PH8225014 GAUGE

4 PH8225004 COTTER PIN 15 PH8225015 ADAPTER

5 PH8225005 LID CLAMP 16 PH8225016 LID ASSEMBLY

6 PH8225006 WING SCREW M10-1.5 X 40 17 PH8225017 LID GASKET

7 PH8225007 FLUID OUTLET ADAPTER 18 PH8225018 TANK SHELL ASSEMBLY

8 PN03M HEX NUT M8-1.25 19 PH8225019 MATERIAL HOSE

9 PH8225009 HANDLE M8-1.25 20 PH8225020 AIR HOSE

10 PH8225010 SAFETY VALVE 21 PH8225021 BARBED HOSE FITTING

11 PH8225011 T-BRANCH 22 PH8225022 COMPRESSION NUT 1/4" NPT

-19-Model H8225 21⁄2 Gallon Paint Tank with Gun































































REF PART # DESCRIPTION REF PART # DESCRIPTION

101 PH8225101 AIR INLET PLUG 117 PH8225117 CONNECT SCREW

102 PH8225102 BLOCK 118 PH8225118 SPECIAL WASHER

103 PH8225103 GUN BODY 119 PH8225119 HEAD

104 PH8225104 DIRECTION PIPE 120 PH8225120 FLUID NOZZLE

105 PH8225105 FLUID ADJ. NEEDLE 121 PH8225121 AIR CAP

106 PH8225106 SPECIAL WASHER 122 PH8225122 DIRECTION SCREW

107 PH8225107 FLUID CONTROL SCREW 123 PH8225123 SWITCH SPRING

108 PH8225108 FLUID ADJ. SCREW 124 PH8225124 SWITCH PIPE

109 PH8225109 PATTERN ADJ. SCREW 125 PH8225125 SEALING WASHER

110 POR0082 O-RING 2.5 X 2.1 126 PH8225126 SWITCH SEAT

111 PH8225111 PATTERN ADJ. KNOB 127 PH8225127 SPECIAL WASHER

112 PH8225112 SNAP RETAINER 128 PH8225128 SPECIAL NUT

113 PH8225113 PATTERN ADJ. NEEDLE 129 PH8225129 BRUSH

114 PH8225114 TRIGGER PIN 130 PH8225130 SERVICE WRENCH

115 PH8225115 TRIGGER 131 PH8225131 O-RING REPAIR KIT

116 PH8225116 SNAP RETAINER

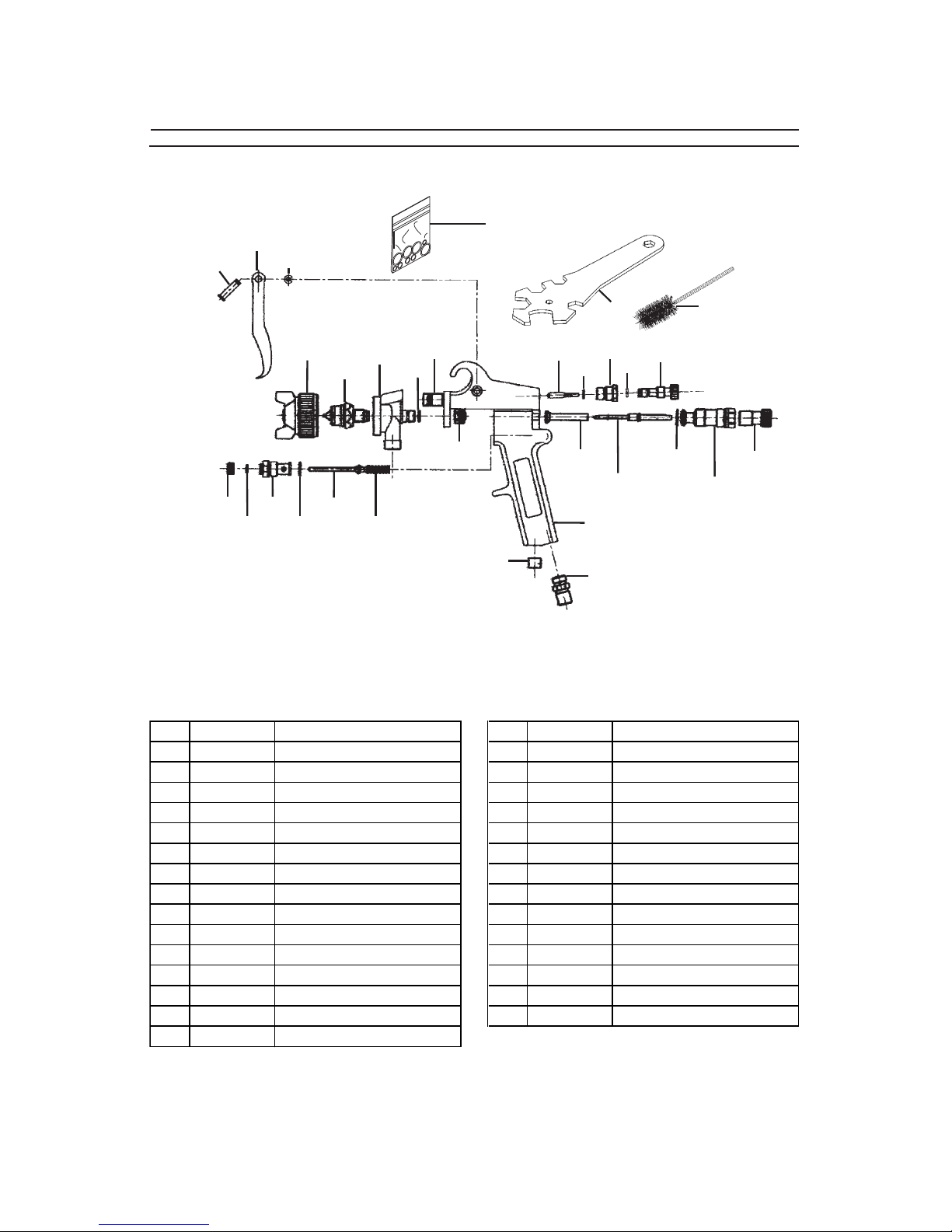

H8225 SPRAY GUN
