GBFU SIMPLICITY

2 / 50

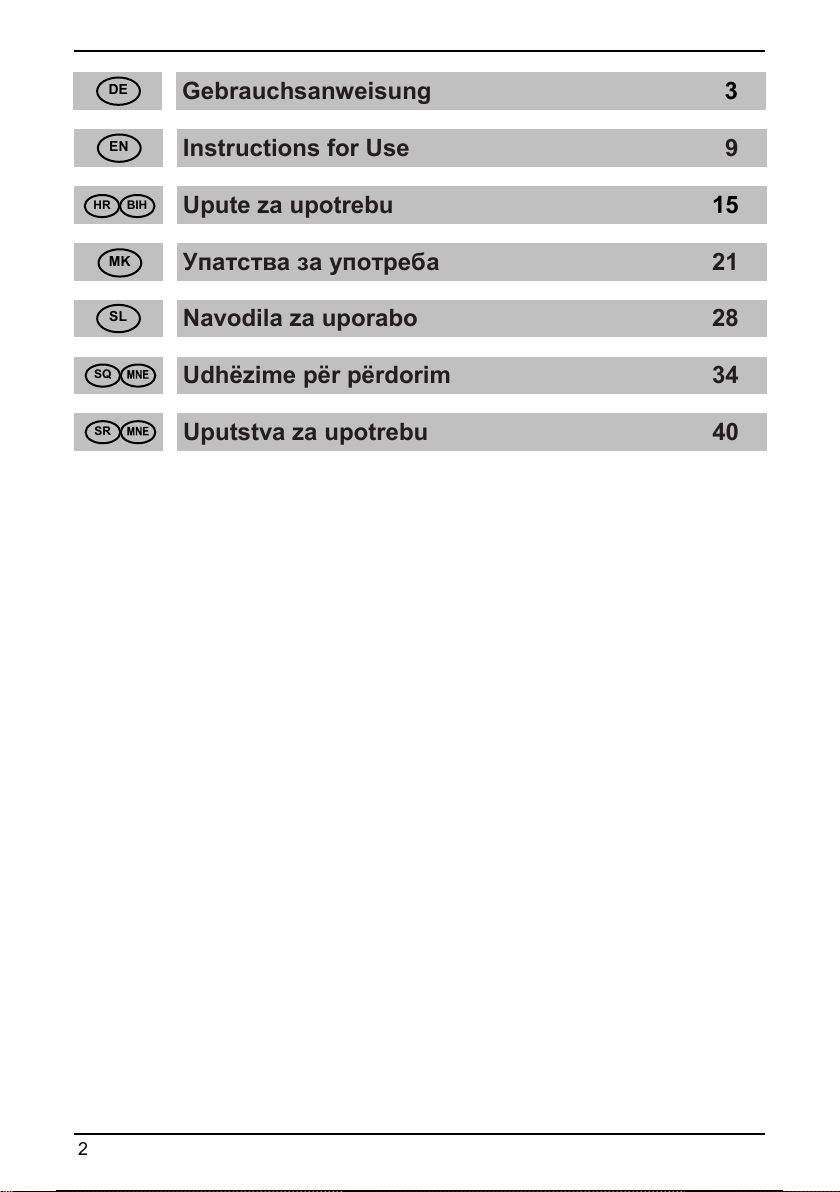

Gebrauchsanweisung 3DE

Instructions for Use 9EN

Upute za upotrebu 15

Упaтства за употребa21

Navodila za uporabo 28

Udhëzime për përdorim 34

HR BIH

Uputstva za upotrebu 40SR

3 / 50

HINWEISE

Das Gerät kann von Kindern ab 8 Jahren und Personen mit

begrenzten physischen, sinnlichen und psychischen

Fähigkeiten oder mit ungenügend Erfahrungen bzw. Kenntnis

benutzt werden, falls sie dabei kontrolliert werden oder über die

sichere Anwendung des Gerätes belehrt worden sind und dass

sie die eventuelle damit verbundene Gefahr verstehen.

Kinder dürfen mit dem Gerät nicht spielen.

Kinder dürfen das Gerät nicht reinigen oder warten, wenn

sie dabei nicht von einer befähigten Person kontrolliert werden.

Die Installation ist nach den gültigen Vorschriften und nach

Anweisungen des Herstellers auszuführen. Die Installation darf

nur ein fachlich ausgebildeter Installateur ausführen.

Bei geschlossenem Druckanschlusssystem ist am

Zuflussrohr des Warmwasserspeichers unbedingt ein

Sicherheitsventil mit Nenndruck von 0,6 MPa (6 bar), 0,9 MPa

(9 bar) oder 1,0 MPa (10 bar) (siehe das Typenschild)

anzuschließen, damit der Nenndruck im Kessel nicht um mehr

als 0,1 MPa (1 bar) übersteigen kann.

Wasser kann aus der Auslassöffnung des Sicherheitsventils

tropfen, d.h. die Auslassöffnung ist auf Atmosphärendruck zu

öffnen.

Der nach unten gerichtete Auslass des Sicherheitsventils

darf in keiner Frostumgebung installiert werden.

Um einen störungsfreien Betrieb zu gewährleisten, ist das

Sicherheitsventil regelmäßig auf Funktion und Leckage zu

überprüfen und bei Bedarf ist der Kalk zu entfernen.

Zwischen dem Warmwasserbereiter und dem

Sicherheitsventil darf kein Absperrventil eingebaut werden, da

sonst die Funktion des Rückschlagventils verhindert ist!

Bevor Sie den Warmwasserbereiter ans Stromnetz

anschließen, ist er unbedingt mit Wasser zu füllen!

Der Warmwasserbereiter ist mit einer zusätzlichen

Thermosicherung versehen. Bei nicht funktionierendem

Arbeitsthermostat kann die Wassertemperatur im

Warmwasserbereiter im Einklang mit den Sicherheitsnormen bis

zu 130 °C steigen. Bei den Wasserleitungsinstallationen sind

deshalb die eventuell aufkommenden Temperaturüberlastungen

unbedingt zu beachten.

4 / 50

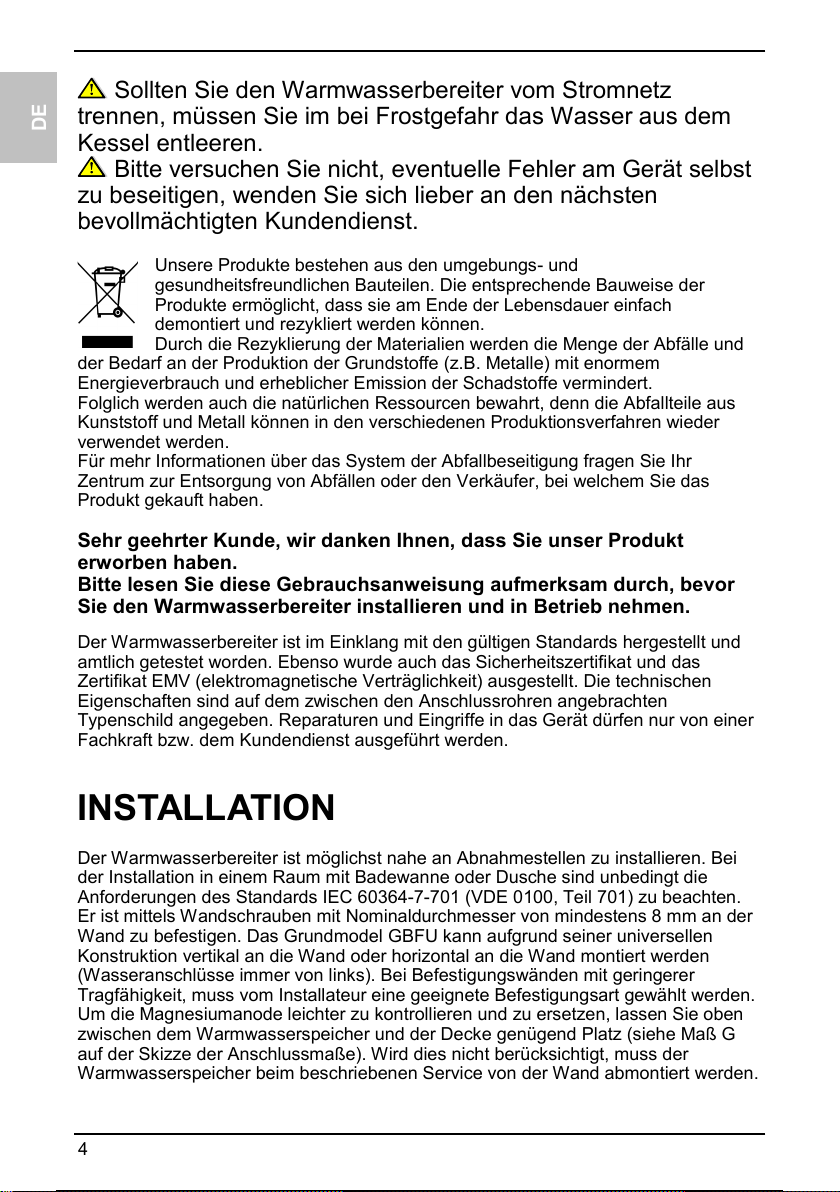

Sollten Sie den Warmwasserbereiter vom Stromnetz

trennen, müssen Sie im bei Frostgefahr das Wasser aus dem

Kessel entleeren.

Bitte versuchen Sie nicht, eventuelle Fehler am Gerät selbst

zu beseitigen, wenden Sie sich lieber an den nächsten

bevollmächtigten Kundendienst.

Unsere Produkte bestehen aus den umgebungs- und

gesundheitsfreundlichen Bauteilen. Die entsprechende Bauweise der

Produkte ermöglicht, dass sie am Ende der Lebensdauer einfach

demontiert und rezykliert werden können.

Durch die Rezyklierung der Materialien werden die Menge der Abfälle und

der Bedarf an der Produktion der Grundstoffe (z.B. Metalle) mit enormem

Energieverbrauch und erheblicher Emission der Schadstoffe vermindert.

Folglich werden auch die natürlichen Ressourcen bewahrt, denn die Abfallteile aus

Kunststoff und Metall können in den verschiedenen Produktionsverfahren wieder

verwendet werden.

Für mehr Informationen über das System der Abfallbeseitigung fragen Sie Ihr

Zentrum zur Entsorgung von Abfällen oder den Verkäufer, bei welchem Sie das

Produkt gekauft haben.

Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser Produkt

erworben haben.

Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor

Sie den Warmwasserbereiter installieren und in Betrieb nehmen.

Der Warmwasserbereiter ist im Einklang mit den gültigen Standards hergestellt und

amtlich getestet worden. Ebenso wurde auch das Sicherheitszertifikat und das

Zertifikat EMV (elektromagnetische Verträglichkeit) ausgestellt. Die technischen

Eigenschaften sind auf dem zwischen den Anschlussrohren angebrachten

Typenschild angegeben. Reparaturen und Eingriffe in das Gerät dürfen nur von einer

Fachkraft bzw. dem Kundendienst ausgeführt werden.

INSTALLATION

Der Warmwasserbereiter ist möglichst nahe an Abnahmestellen zu installieren. Bei

der Installation in einem Raum mit Badewanne oder Dusche sind unbedingt die

Anforderungen des Standards IEC 60364-7-701 (VDE 0100, Teil 701) zu beachten.

Er ist mittels Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an der

Wand zu befestigen. Das Grundmodel GBFU kann aufgrund seiner universellen

Konstruktion vertikal an die Wand oder horizontal an die Wand montiert werden

(Wasseranschlüsse immer von links). Bei Befestigungswänden mit geringerer

Tragfähigkeit, muss vom Installateur eine geeignete Befestigungsart gewählt werden.

Um die Magnesiumanode leichter zu kontrollieren und zu ersetzen, lassen Sie oben

zwischen dem Warmwasserspeicher und der Decke genügend Platz (siehe Maß G

auf der Skizze der Anschlussmaße). Wird dies nicht berücksichtigt, muss der

Warmwasserspeicher beim beschriebenen Service von der Wand abmontiert werden.

5 / 50

Anschluss- und Montagedimensionen des

Warmwasserbereiters [mm]

WASSERANSCHLUSS

Die Wasseristallation muss gemäß DIN1988 durchgefürt werden. Die Anschlüsse des

Warmwasserspeichers sind farblich gekennzeichnet, der Kaltwasserzulauf ist blau

und der Warmwasserzulauf ist rot gekennzeichnet.

Der Anschluss des Warmwasserbereiters kann auf zweierlei Arten erfolgen. Das

geschlossene System (druckfestes System) versorgt mehrere Zapfstellen, während

beim offenen System (druckloses System) die Wasserentnahme nur an einer Stelle

erfolgen kann. Je nach ausgewähltem System sind auch entsprechende

Mischbatterien zu installieren.

Bei einem offenen (druckloses) System muss am Warmwasserbereiter ein

Rückschlagventil eingebaut werden, welches das Auslaufen des Wassers aus dem

Kessel verhindert. Wird das im Gerät befindliche Wasser erwärmt, so dehnt sich

dessen Volumen aus. Dies hat zur Folge, dass das Auslaufrohr der Armatur zu

tropfen beginnt. Starkes Festdrehen der Armatur kann bzw. darf dieses Ausdehnen

und Tropfen nicht verhindern, sondern führt möglicherweise zu einer Beschädigung

der Armatur.

Bei einem geschlossenen (druckfesten) System müssen an den Entnahmestellen die

Druckmischbatterien verwendet werden. Am Zulaufstutzen ist wegen der

Funktionssicherheit unbedingt ein Sicherheitsventil oder eine Sicherheitsgruppe

einzubauen, die das Erhöhen des Drucks im Kessel um mehr als 0,1 MPa (1 bar)

über den Nominalwert verhindert. Die Auslassdüse am Sicherheitsventil muss

unbedingt über einen Auslass für den Luftdruck verfügen.

Bei der Aufheizung des Wassers wird der Druck im Kessel erhöht bis er den am

Sicherheitsventil eingestellten Wert erreicht. Da die Rückleitung des Wassers zurück

in die Wasserleitung verhindert ist, kann es zum Abtropfen des Wassers aus der

Auslassöffnung des Sicherheitsventils kommen. Das abtropfende Wasser kann durch

den Auffangansatz, den Sie unter dem Sicherheitsventil anbringen, in den Ablauf

abgeleitet werden. Das Ablaufrohr unter dem Auslass des Sicherheitsventils muss in

der Richtung gerade nach unten und in einer frostfreien Umgebung angebracht

werden.

Falls die bereits ausgeführte Installation keine Möglichkeit bietet, das tropfende

Wasser aus dem Sicherheitsventil in den Abfluss zu leiten, kann das Tröpfeln auch

ABCGD

GBFU 50 596 365 185 260145

GBFU 80 816 565 205 360345

GBFU 100 961 715 200 510495

6 / 50

durch das 3 l- Expansionsgefäß verhindert werden. Das Gefäß montieren Sie am

Zulaufrohr des Warmwasserbereiters.

Das richtige Funktionieren des Sicherheitsventils müssen Sie in regelmässigen

Zeitabständen selber überprüfen und nach Bedarf den Kalk entfernen und die

eventuelle Blockade des Ventils beseitigen. Bei einer Prüfung ist durch Verschiebung

des Hebels oder durch Lösen der Ventilmutter (je nach Ventiltyp) der Auslauf aus

dem Sicherheitsventil zu öffnen. Dabei muss aus der Auslaufdüse des Ventils das

Wasser ausfließen, was die einwandfreie Funktion des Ventils bestätigt.

Geschlossenes System (druckfestes System) Offenes System (druckloses System)

Es darf kein Absperrventil zwischen dem Warmwasserbereiter und

Sicherheitsventil installiert sein, da sonst die Funktion des Sicherheitsventils

verhindert wird.

Der Warmwasserbereiter kann an die Haushaltswasserleitung ohne Reduzierventil

angeschlossen werden, wenn der Druck in der Leitung niedriger als der Nenndruck

ist. Sollte der Druck in der Leitung den Nenndruck überschreiten, so müssen Sie das

Reduzierventil unbedingt einbauen.

Bevor Sie das Gerät an das Stromnetz anschließen, ist es unbedingt mit Wasser zu

füllen. Bei erster Befüllung ist der Warmwasserhebel an der Mischbatterie zu öffnen.

Der Warmwasserbereiter ist voll, wenn das Wasser durch das Ausflussrohr der

Mischbatterie ausfliest.

ELEKTRISCHER ANSCHLUSS

Vor dem Anschluss an das Stromnetz muss ein angemessenes Anschlusskabel von

minimalem Durchschnitt von 1,5 mm2 (H05VV-F 3G 1,5 mm2) eingebaut werden.

Dazu ist der Schutzdeckel abzuschrauben.

Der Anschluss des Warmwasserbereiters an das Stromnetz hat in Übereinstimmung

mit den gültigen Normen zu erfolgen. Dem Gerät muss eine allpolige

Trennvorrichtung vorgeschaltet werden, der sämtliche Speisepole laut nationalen

Installationsvorschriften unterbricht.

Legende:

1 - Druckmischbatterien

2 - Expansionsgefäß

3 - Sicherheitsventil

a - Ablaufrohr

b - Rückflussstopp

4 - Ablaufsiphon

5 - Prüfstutzen

6 - Druckminderer

7 - Absperrventil

8 - Rückflussstopp

9 - Niederdruck-Mischbatterie

H - Kaltwasser

T - Warmwasser

7 / 50

Legende:

1 - Thermostat

2 - Heizsicherung

3 - Heizkörper

4 - Kontrolleuchte

5 - Anschlussklemme

L - Phasenleiter

N - Neutralleiter

- Schutzleiter

Elektroschaltbild

HINWEIS: Vor jedem Eingriff ist der Warmwasserspeicher spannungsfrei zu

schalten!

GEBRAUCH UND WARTUNG

Nach dem Anschluss an die Wasserleitung und das Stromnetz ist der

Warmwasserbereiter zum Gebrauch bereit. Durch Drehen des

Thermostatdrehknopfes an der unteren Seite des Schutzdeckels können Sie die

gewünschte Wassertemperatur zwischen 10 °C und 75 °C wählen. Wir empfehlen

den Drehknopf auf die "eco" Position zu stellen. Das ist die sparsamste Einstellung;

die Wassertemperatur ist etwa 55 °C, die Kalkablagerung und der Wärmeverlust sind

geringer als bei höherer Temperatur. Im Betriebszustand, ist ein Geräusch im

elektrischen Heizkörper hörbar. Die Funktion des elektrischen Heizkörpers wird durch

die Kontrolleuchte gezeigt.

Wenn Heizkörper längere Zeit nicht aktiv ist, verhindern Sie das Einfrieren dessen

Inhalts so, dass Sie den Thermostatdrehknopf auf die Position " " stellen, der

Heizkörper bleibt aber angeschlossen. In dieser Einstellung hält das Gerät bei

minimalem Energieverbrauch das Wasser auf einer Temperatur von etwa 10 °C.

Sollten Sie den Heizkörper ausschalten, müssen Sie bei Frostgefahr das Wasser

auslassen. Danach kann an einer der angeschlossenen Armaturen das

Warmwasserventil geöffnet werden. Das Wasser wird über den Kaltwassereinlauf

oder über das Sicherheitsventil abgelassen, so dass der Hebel oder die Kappe des

Sicherheitsventils wie bei der Kontrolle auf seine einwandfreie Funktion gedreht wird.

Es ist sinnvoll bei der Montage einen speziellen Reduziernippel (T-Stück) oder ein

Auslassventil zwischen dem Sicherheitsventil und dem Zuflussrohr zu installieren.

Das verbleibende Restwasser im Gerät kann durch Abdrehen des Heizflansches

abgelassen werden.

Die Außenseite des Warmwasserbereiters reinigen Sie mit einem weichen Tuch und

einer milden für glatte lackierte Oberflächen geeignete Waschmittellösung.

Verwenden Sie keine alkoholhaltigen oder grobe Reinigungsmittel.

Durch die regelmäßigen Servicekontrollen werden einwandfreie Funktion und eine

lange Lebensdauer des Warmwasserbereiters gewährleistet. Die

Durchrostungsgarantie des Kessels gilt nur bei vorgeschriebenen regelmäßigen

Prüfungen der Antikorrosions-Schutzanode auf Abnutzung. Die Zeit zwischen den

einzelnen regelmäßgien Prüfungen darf nicht länger sein als in der Garantierklärung

festgelegt wird. Die Prüfungen sind von einem autorisierten Servicemann

durchzuführen, der die Kontrolle in die Garantieurkunde des Produktes einträgt.

8 / 50

Dabei ist die Antikorrosions-Schutzanode auf Abnutzung zu prüfen und nach Bedarf

der Kalk zu entfernen, der sich je nach Qualität, Menge und Temperatur des

verbrauchten Wassers im Inneren des Warmwasserbereiters bildet. Der

Kundendienst wird Ihnen je nach festgestelltem Zustand auch den Termin für die

nächste Servicekontrolle empfehlen.

Bitte, versuchen Sie nicht, eventuelle Fehler am Gerät selbst zu beseitigen,

wenden Sie sich lieber an den nächsten bevollmächtigten Kundendienst.

TECHNISCHE CHARAKTERISTIKEN

1) Verordnung der Kommission EU 812/2013; EN 50440

2) EN 50440

WIR BEHALTEN UNS DAS RECHT FÜR ÄNDERUNGEN VOR, DIE DIE

FUNKTIONALITÄT DES GERÄTES NICHT BEEINTRÄCHTIGEN.

Die Gebrauchsanweisungen finden Sie auch auf unseren Webseiten

http://www.gorenje.com.

Typ GBFU 50 GBFU 80 GBFU 100

Angegebenes Lastprofil MML

Energieeffizienzklasse 1) CCC

Warmwasserbereitungs-

Energieeffizienz (ƞwh) 1) [%] 36,0 36,0 37,1

Jährlicher Stromverbrauch 1) [kWh] 1427 1428 2762

Täglicher Stromverbrauch 2) [kWh] 6,692 6,698 12,850

Temperatureinstellung des

Thermostats "eco" "eco" "eco"

Wert "smart" 000

Volumen [l] 47,1 75,1 96,2

Mischwassermenge bei 40 °С

V40 2) [l] 66 92 131

Aufwärmezeit von 10 °С bis 65 °С[h] 1:38 2:37 3:16

Nenndruck [MPa

(bar)] 0,6

(6)

Gewicht / voll [kg] 21/71 27/107 31/131

Korrosionsschutz des Kessels emailliert / Mg-Schutzanode

Leistung des elektrischen

Heizkörpers [W] 2000

Anschlussspannung [V~] 230

Schutzklasse I

Schutzart (Schutzstufe) IP24

9 / 50

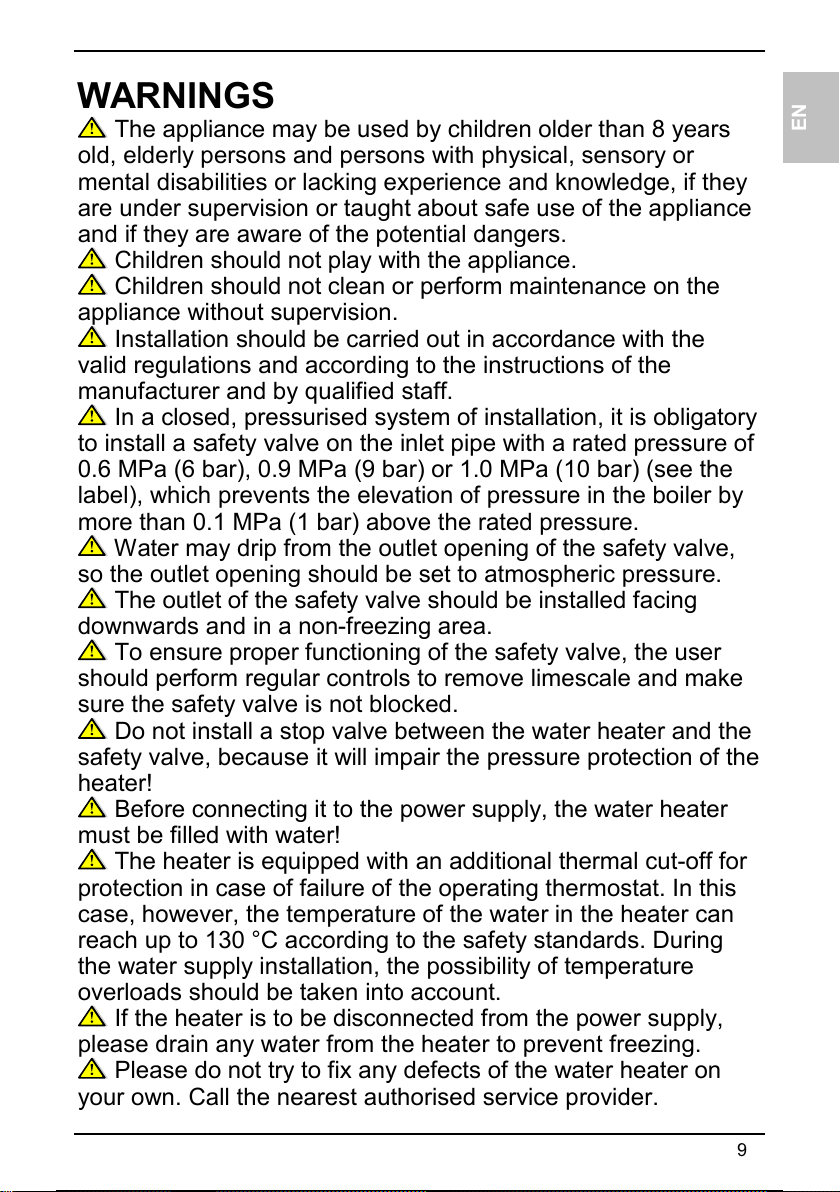

WARNINGS

The appliance may be used by children older than 8 years

old, elderly persons and persons with physical, sensory or

mental disabilities or lacking experience and knowledge, if they

are under supervision or taught about safe use of the appliance

and if they are aware of the potential dangers.

Children should not play with the appliance.

Children should not clean or perform maintenance on the

appliance without supervision.

Installation should be carried out in accordance with the

valid regulations and according to the instructions of the

manufacturer and by qualified staff.

In a closed, pressurised system of installation, it is obligatory

to install a safety valve on the inlet pipe with a rated pressure of

0.6 MPa (6 bar), 0.9 MPa (9 bar) or 1.0 MPa (10 bar) (see the

label), which prevents the elevation of pressure in the boiler by

more than 0.1 MPa (1 bar) above the rated pressure.

Water may drip from the outlet opening of the safety valve,

so the outlet opening should be set to atmospheric pressure.

The outlet of the safety valve should be installed facing

downwards and in a non-freezing area.

To ensure proper functioning of the safety valve, the user

should perform regular controls to remove limescale and make

sure the safety valve is not blocked.

Do not install a stop valve between the water heater and the

safety valve, because it will impair the pressure protection of the

heater!

Before connecting it to the power supply, the water heater

must be filled with water!

The heater is equipped with an additional thermal cut-off for

protection in case of failure of the operating thermostat. In this

case, however, the temperature of the water in the heater can

reach up to 130 °C according to the safety standards. During

the water supply installation, the possibility of temperature

overloads should be taken into account.

If the heater is to be disconnected from the power supply,

please drain any water from the heater to prevent freezing.

Please do not try to fix any defects of the water heater on

your own. Call the nearest authorised service provider.

10 / 50

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Gorenje Chaudière

Gorenje

Gorenje TEG 5 O Manuel utilisateur

Gorenje

Gorenje GBU 50 EDD/V9 Manuel utilisateur

Gorenje

Gorenje OTG 50 SLSIM Manuel utilisateur

Gorenje

Gorenje TC 80-120 Z Manuel utilisateur

Gorenje

Gorenje TEG 5 Series Manuel utilisateur

Gorenje

Gorenje AQUA ECOLOGIC 25C Manuel utilisateur

Gorenje

Gorenje GBU 50 EDD/V6 Manuel utilisateur

Gorenje

Gorenje TGR 120 NG Manuel utilisateur

Gorenje

Gorenje OGB 80 SM Manuel utilisateur

Gorenje

Gorenje TG 120 NG Manuel utilisateur

Gorenje

Gorenje TC 80 ZNT Manuel utilisateur

Gorenje

Gorenje TGR 30 SM Manuel utilisateur

Gorenje

Gorenje ECO HEAT 5 CA II PLUS Manuel d'utilisation

Gorenje

Gorenje GBFU 50 EDD/V6 Manuel utilisateur

Gorenje

Gorenje GV Series Manuel utilisateur

Gorenje

Gorenje TGR 100 NG Manuel utilisateur

Gorenje

Gorenje GBFU50SIM Manuel utilisateur

Gorenje

Gorenje OTG80SLSIM Manuel utilisateur

Gorenje

Gorenje GBK 80 ORRN Manuel utilisateur

Gorenje

Gorenje GBFU 50 E/V6 Manuel utilisateur

Gorenje

Gorenje GBFU 50-150EDD/V9 Manuel utilisateur

Gorenje

Gorenje SIMPLICITY OTG 30 SLIM Manuel utilisateur

Gorenje

Gorenje FTG 30 E5 Manuel utilisateur

Manuels Chaudière populaires d'autres marques

Vaillant

Vaillant uniSTOR VIH SW GB 500 BES Manuel utilisateur

Radijator

Radijator BIO max 23.1 Manuel utilisateur

Brunner

Brunner BSV 20 Manuel utilisateur

Buderus

Buderus Logamax GB062-24 KDE H V2 Manuel utilisateur

Potterton

Potterton 50e Fiche technique

UTICA BOILERS

UTICA BOILERS TriFire Manuel utilisateur

Joannes

Joannes LADY Series Manuel

ECR International

ECR International UB90-125 Manuel d'instructions

Froling

Froling FHG Turbo 3000 Manuel utilisateur

Froling

Froling P4 Pellet 8 - 105 Manuel utilisateur

U.S. Boiler Company

U.S. Boiler Company K2 Manuel utilisateur

Henrad

Henrad C95 FF Manuel utilisateur

NeOvo

NeOvo EcoNox EF 36 Manuel utilisateur

Potterton

Potterton PROMAX SL 12 Manuel utilisateur

Eco Hometec

Eco Hometec EC 25 COMPACT Manuel utilisateur

Viessmann

Viessmann VITODENS 200 Mode d’emploi

Baxi

Baxi Prime 1.24 Manuel utilisateur

REXNOVA

REXNOVA ISA 20 BITHERMAL Manuel utilisateur
